Cảm biến áp suất

Cảm biến áp suất là giải pháp hiệu quả và tối ưu cho các hệ thống có nhu cầu đo, kiểm soát áp suất của môi chất. Nhờ thiết kế đa dạng các loại, độ chính xác cao, nhanh nhạy, dải đo rộng, đảm bảo an toàn và hiệu suất vận hành cho hệ thống. Chi tiết về sản phẩm, xem ngay bài viết dưới đây.

Giới thiệu chung về cảm biến áp suất

Cảm biến áp suất là gì?

Cảm biến áp suất tiếng Anh là Pressure Sensor là một trong những thiết bị cảm biến được dùng để đo lường và giám sát áp suất của chất lỏng, khí trong hệ thống đường ống. Hiểu đơn giản, khi áp suất thay đổi, cảm biến áp suất sẽ tiếp nhận tín hiệu thông qua màng ngăn và chuyển đổi đại lượng áp suất thành tín hiệu điện, truyền đến hệ thống PLC, trung tâm điều khiển.

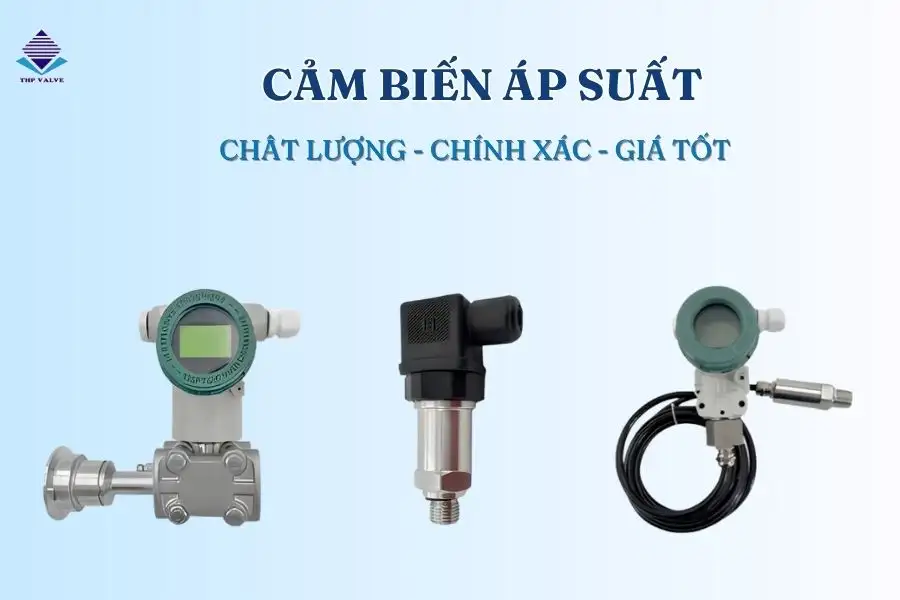

Cảm biến áp suất được dùng để đo lường, kiểm soát áp suất trong hệ thống

Cảm biến áp suất thường sử dụng tín hiệu ngõ ra dạng Analog 4 -20mA, một số model có tích hợp thêm giao thức HART. Ưu điểm đo chính xác cao, dải đo rộng, đa dạng mẫu mã, kết nối lắp ren hoặc lắp bích linh hoạt tại nhiều vị trí. Hệ thống ứng dụng phổ biến dây chuyền sản xuất thực phẩm, hệ thống cấp thoát nước, HVAC…

Cấu tạo

Cảm biến áp suất được thiết kế đa dạng các loại nhưng về cấu tạo cơ bản gồm các bộ phận chính dưới đây:

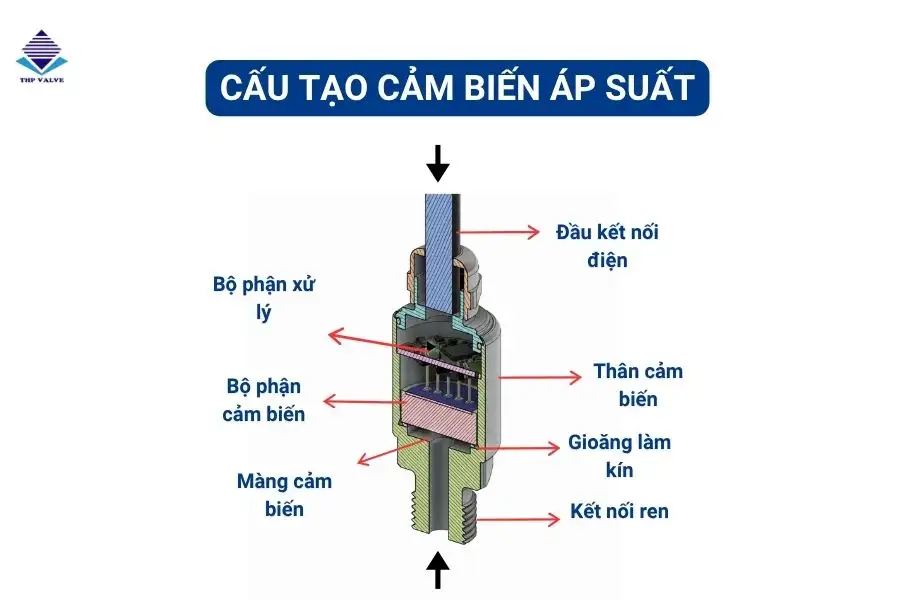

Cấu tạo cơ bản của cảm biến áp suất

• Thân cảm biến

Là phần bên ngoài có nhiệm vụ bảo vệ các chi tiết bên trong cảm biến và tiếp xúc trực tiếp với môi trường. Chất liệu chế tạo chủ yếu inox 304, inox 316 chống ăn mòn tốt, chịu áp suất cao. Thân cảm biến kết nối với đường ống dạng nối ren, nối bích hoặc clamp, tùy thuộc nhu cầu sử dụng.

• Màng cảm biến

Bộ phận nằm bên trong cảm biến, có chức năng tiếp nhận giá trị áp suất từ môi chất và truyền đến bộ phận cảm biến. Lưu ý, màng cảm biến chỉ nhận tác động của áp suất, không cho môi chất đi qua.

• Bộ phận cảm biến

Bộ phận cảm biến nằm ở phía trên màng ngăn, nhiệm vụ nhận tín hiệu áp suất từ màng và chuyển sang tín hiệu điện trở, điện dung… để truyền tín hiệu về bộ phận xử lý.

• Bộ phận xử lý

Chức năng nhận tín hiệu từ bộ phận cảm biến và chuyển đổi tín hiệu đó sang dạng tín hiệu chuẩn như tín hiệu ngõ ra Analog 4-20mA.

• Đầu kết nối điện

Đầu kết nối điện hay còn gọi là cáp kết nối, là bộ phận nằm ở phía trên đầu cảm biến với nhiệm vụ nhận tín hiệu từ bộ phận xử lý và truyền đến các thiết bị hiển thị, điều khiển…

• Gioăng làm kín

Được làm bằng cao su có khả năng đàn hồi tốt, giúp tăng khả năng làm kín tại vị trí tiếp xúc giữa màng cảm biến và mặt trong của thân, tránh cho môi chất đi qua.

Nguyên lý hoạt động

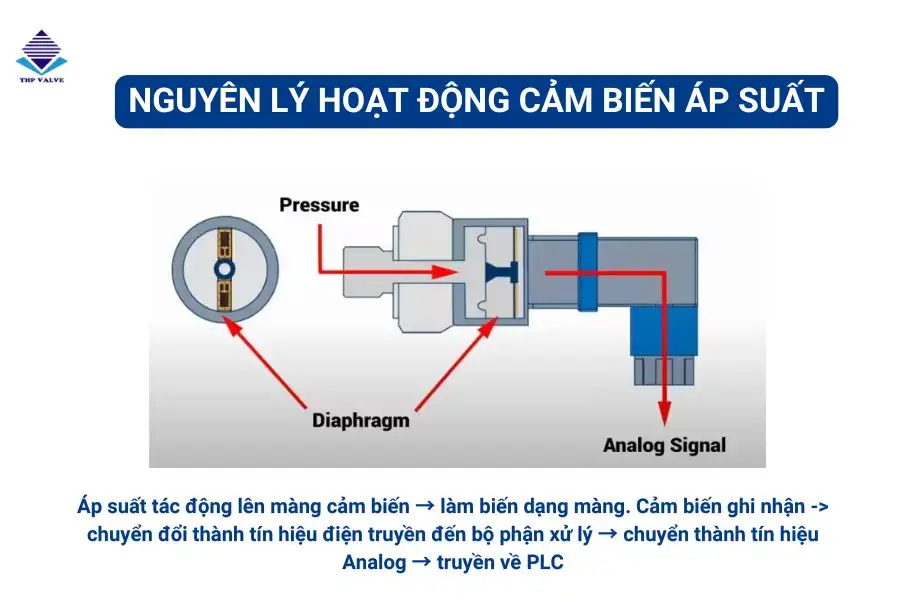

Nguyên lý hoạt động của cảm biến áp suất

Khi áp suất của môi chất tác động lên màng cảm biến sẽ làm biến dạng màng. Lúc này bộ phận cảm biến bên trong sẽ ghi nhận sự thay đổi và chuyển đổi thành tín hiệu điện truyền đến bộ phận xử lý. Tại đây tín hiệu đó sẽ được khuếch đại, hiệu chỉnh và chuyển đổi thành dạng tiêu chuẩn như 4-20mA và truyền về hệ thống PLC, bộ điều khiển trung tâm. Có thể hiểu đơn giản, khi áp suất thay đổi, tín hiệu đầu ra cũng sẽ thay đổi và giúp hệ thống giám sát, điều khiển chính xác hơn.

Tại sao nên sử dụng cảm biến áp suất trong hệ thống?

Không phải ngẫu nhiên cảm biến áp suất được ưu tiên lắp đặt trong các hệ thống cần đo lường, kiểm soát áp suất. Đó là nhờ các ưu điểm vượt trội dưới đây:

• Độ chính xác cao, phản hồi nhanh nhạy trước sự thay đổi của áp suất và giúp người vận hành theo dõi, kiểm soát hệ thống hiệu quả.
• Dải đo rộng từ 0 -100KPa, đáp ứng tốt yêu cầu của các hệ thống khác nhau như nước, khí nén, hơi, dầu…
• Sử dụng tín hiệu ngõ ra thông dụng 4-20mA và có một số loại có tích hợp giao thức HART giúp truyền tín hiệu đi xa, hạn chế nhiễu và kết nối thuận tiện với PLC, tủ điều khiển.
• Kiểu kết nối linh hoạt các dạng nối ren, lắp bích hoặc Clamp, thích hợp với nhiều điều kiện lắp đặt khác nhau.
• Màng cảm biến được làm bằng vật liệu inox bền bỉ, chống ăn mòn tốt, đảm bảo hoạt động ổn định trong môi trường ẩm, hóa chất, nhiệt độ cao.
• Nhiều model được trang bị màn hình LCD cho phép quan sát trực tiếp giá trị đo tại chỗ tiện lợi, dễ dàng.
• Ứng dụng rộng rãi trong nhiều hệ thống, môi chất như nước, khí nén, dầu, hơi, hóa chất…

Phân loại cảm biến áp suất

Cảm biến áp suất được phân loại đa dạng theo nhiều tiêu chí khác nhau. Dưới đây là các loại phổ biến:

Theo loại áp suất đo

• Cảm biến áp suất tương đối

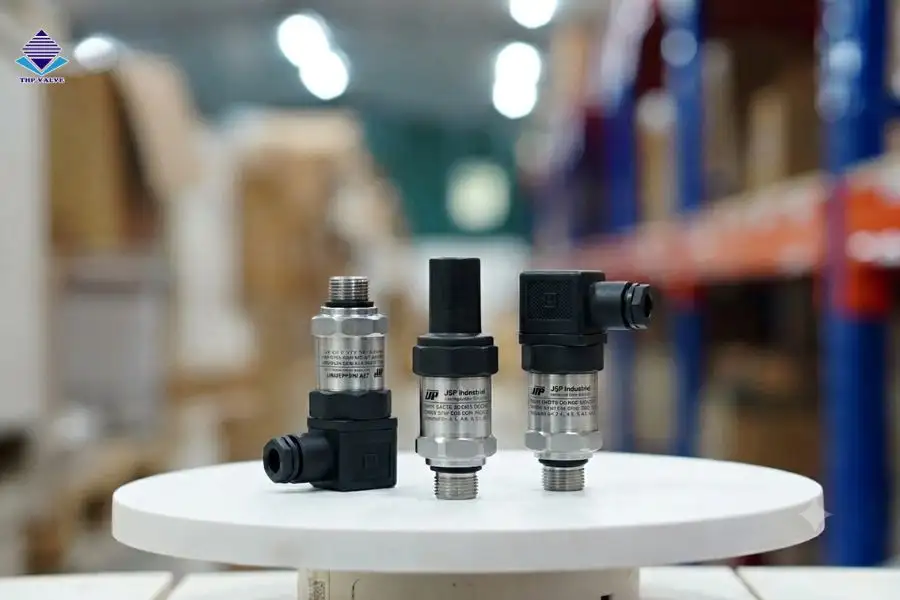

Cảm biến áp suất tương đối

Là loại cảm biến được dùng để đo áp suất môi chất bằng cách so sánh với áp suất khí quyển tại môi trường xung quanh. Cụ thể, cảm biến sẽ hiển thị giá trị áp suất được đo từ chênh lệch giữa áp suất hệ thống và áp suất khí quyển tại cùng một thời điểm đo. Hệ thống ứng dụng cấp nước, khí nén, thủy lực, máy bơm…

• Cảm biến áp suất tuyệt đối

Là cảm biến đo áp suất so với mức chân không tuyệt đối (áp suất bằng 0). Theo đó, phù hợp với hệ thống cần kết quả ổn định, không ảnh hưởng bởi các biến động của áp suất khí quyển. Điển hình như đo áp suất khí quyển, áp suất chân không và luôn cho giá trị dương.

• Cảm biến chênh áp

Cảm biến chênh áp là thiết bị được dùng để đo sự chênh lệch áp suất giữa hai vị trí trong một hệ thống. Hệ thống ứng dụng phổ biến dùng để đo áp suất trong bồn chứa, đường ống và kiểm tra tổn thất áp suất trên đường ống

Theo công nghệ cảm biến

• Cảm biến áp suất điện trở áp điện

Là loại cảm biến hoạt động dựa trên sự thay đổi điện trở của phần từ cảm biến khi màng đo bị giới hạn bởi áp suất. Ưu điểm độ nhạy cao, nhỏ gọn, dễ lắp đặt tại nhiều vị trí, hệ thống khác nhau. Hệ thống ứng dụng tự động hóa, thủy lực, khí nén…

• Cảm biến áp suất silic đơn tinh thể

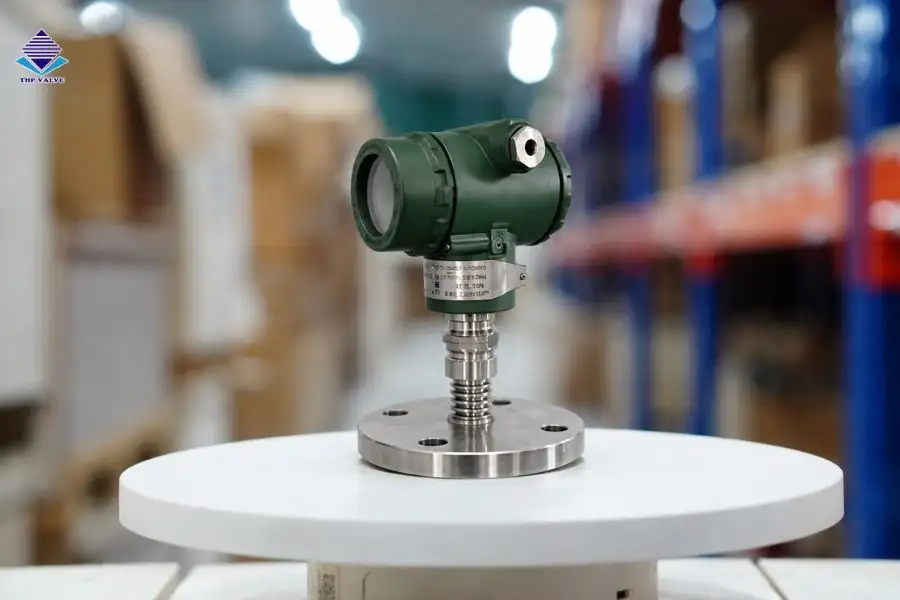

Cảm biến áp suất silic đơn tinh thể

Loại cảm biến này sử dụng công nghệ đo áp suất bằng silic đơn tinh thể có độ nhạy, độ ổn định cao. Đặc biệt, so với các mẫu khác độ chính xác cao hơn, tốc độ phản hồi nhanh và ít bị ảnh hưởng bởi các yếu tố bên ngoài như nhiệt độ. Hệ thống ứng dụng chủ yếu công nghiệp yêu cầu độ tin cậy cao.

• Cảm biến áp suất điện dung

Là thiết bị giúp xác định áp suất nhờ sự thay đổi điện dung giữa hai bản cực khi màng ngăn dịch chuyển. Thiết bị phù hợp để đo áp suất thấp, chênh áp nhỏ, độ chính xác cao, đo lường nhanh nhạy. Do đó, thường được dùng trong hệ thống HVAC, phòng sạch…

• Cảm biến áp suất điện

Là thiết bị đo áp suất bằng cách chuyển đổi lực tác động của áp suất thành tín hiệu điện và truyền đến màn hình, PLC, trung tâm điều khiển. Đây là loại phổ biến nhất, sử dụng tín hiệu đầu ra thường là 4-20mA giúp việc giám sát, đo lường thuận tiện, chính xác và đáng tin cậy.

Theo kiểu kết nối

• Cảm biến áp suất nối ren

Là dạng cảm biến được thiết kế kết nối với đường ống thông qua dạng nối ren tiện lợi, dễ lắp đặt, không yêu cầu cao về kỹ thuật. Thông thường được sản xuất kích cỡ nhỏ nên phù hợp với hệ thống đường ống có quy mô nhỏ.

• Cảm biến áp suất lắp bích

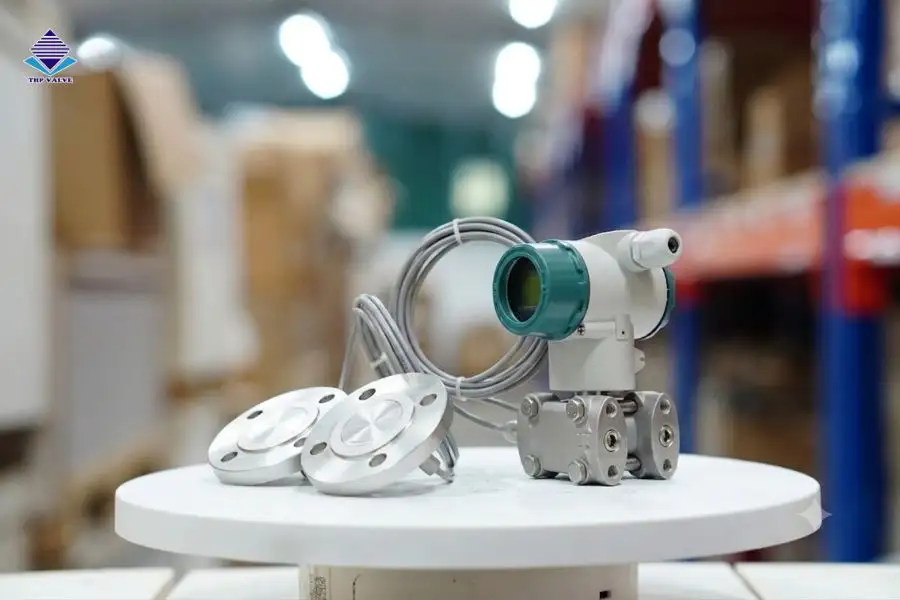

Cảm biến áp suất lắp bích

Cảm biến áp suất lắp bích sử dụng mặt bích để kết nối với đường ống hoặc bồn chứa. Thiết kế đa dạng 1 mặt bích hoặc hai mặt bích, tùy thuộc nhu cầu của hệ thống để lựa chọn. Ưu điểm chịu áp lực cao tốt, đáp ứng môi chất có độ nhớt cao, dễ kết tinh.

• Cảm biến áp suất kết nối Clamp

Là loại cảm biến sử dụng khớp kẹp vệ sinh để kết nối, cho phép lắp đặt, tháo rời dễ dàng, nhanh chóng. Đặc biệt, sản phẩm còn có lợi thế hạn chế tích tụ cặn, dễ làm sạch nên được ứng dụng nhiều trong các ngành yêu cầu độ sạch cao như thực phẩm, đồ uống, dược phẩm…

Ứng dụng thực tế của cảm biến áp suất

Với thiết kế đa dạng mẫu mã và đo lường, giám sát áp suất hiệu quả trong các hệ thống, cảm biến áp suất đang được ứng dụng rộng rãi trong nhiều hệ thống. Cụ thể như sau:

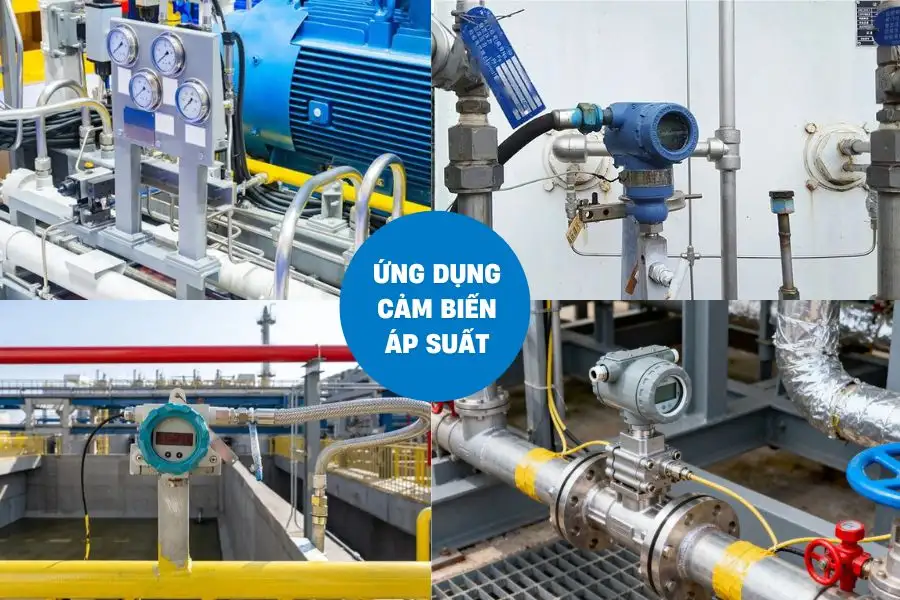

Ứng dụng thực tế của cảm biến áp suất

• Trong hệ thống cấp thoát nước được lắp trên đường ống, máy bơm hoặc bồn chứa để kiểm soát, theo dõi áp lực nước.
• Trong hệ thống khí nén được lắp tại máy nén, bình tích khí và các nhánh đường ống để giám sát vận hành.
• Trong hệ thống thủy lực được dùng để kiểm soát áp lực dầu trong máy ép, xi lanh, máy nâng…
• Trong hệ thống điều hòa không khí và thông gió HVAC được sử dụng để giám sát đường ống, chênh áp qua bộ lọc, phòng sạch.
• Trong ngành thực phẩm đồ uống được lắp đặt trên dây chuyền sản xuất sữa, bia, nước giải khát…
• Trong hệ thống lò hơi, thiết bị sử dụng nhiệt cần đo áp suất để hỗ trợ điều khiển, cảnh báo, bảo vệ an toàn cho hệ thống.

Tuấn Hưng Phát – Báo giá cảm biến áp suất mới nhất 2026

Tại thị trường Việt Nam, Tuấn Hưng Phát tự hào là đơn vị chuyên cung cấp các dòng cảm biến áp suất chất lượng, chính hãng, giá thành hợp lý. Với hơn 16 năm kinh nghiệm, chúng tôi sẵn sàng cam kết, khi mua hàng quý khách sẽ nhận được:

• Sản phẩm chính hãng, đa dạng thiết kế, dải đo, kết nối.
• Đầy đủ giấy tờ chứng nhận chất lượng, xuất xứ CO, CQ, catalogue.
• Đội ngũ nhân viên chuyên nghiệp, có trình độ chuyên môn cao, giúp khách hàng lựa chọn model phù hợp với hệ thống và tối ưu chi phí.
• Chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.

Về giá thành sản phẩm, quý khách hoàn toàn yên tâm mức giá chúng tôi đưa ra đảm bảo cạnh tranh, hợp lý nhất thị trường. Nhờ khâu nhập khẩu trực tiếp, chính hãng, không qua bất kỳ một đơn vị trung gian nào nên tối ưu được chi phí đầu vào. Tuy nhiên, về mức giá cụ thể tùy thuộc vào chủng loại, kích thước, xuất xứ, thời điểm nhập hàng sẽ có sự chênh lệch nhau.

Chính vì thế, nếu quý khách có nhu cầu mua cảm biến áp suất các loại, tại thời điểm quan tâm chỉ cần liên hệ qua hotline, nhân viên của Tuấn Hưng Phát luôn sẵn sàng làm việc 24/7 để tư vấn, gửi báo giá chính xác.
