Van bi điều khiển điện

Van bi điều khiển điện loại van công nghiệp có cấu tạo gồm 2 bộ phận: Van bi và bộ điều khiển điện. Van có vai trò vận hành hệ thống hoạt động theo cơ chế tự động khi sử dụng các mức điện áp phổ biến của bộ điều khiển. Nhờ vào khả năng đóng mở tự động và nhanh chóng, dòng van bi điện được ứng dụng trong nhiều môi trường khác nhau như nước, khí, gas, hóa chất…

Van bi điều khiển điện là gì?

Van bi điều khiển điện có tên tiếng anh là Electric Actuator Ball Valve. Đây là loại van hoạt động nhờ bộ điều khiển điện mà không cần dùng đến sức người. Van có khả năng đóng ngăn dòng lưu chất không đi qua hoặc mở cho phép lưu chất qua đường ống dẫn tự động.

Van bi điện có cấu tạo gồm 2 phần: Thân van bi và bộ điều khiển điện sử dụng nguồn điện áp từ 24V, 220V hoặc 380V giúp chuyển hóa điện năng thành cơ năng để van thực hiện chu trình đóng mở. Van có kích thước đa dạng từ DN15 đến DN200, nhiều kiểu kết nối như lắp ren, lắp bích, rắc co, thời gian đóng mở nhanh, chính xác và độ an toàn cao, đạt tiêu chuẩn chất lượng IP67, IP68.

Van bi điều khiển điện

Thông số kỹ thuật van bi điều khiển điện

• Kích thước van bi: DN15 – DN200
• Kiểu kết nối: lắp ren, lắp bích hoặc rắc co
• Chất liệu van bi: inox 303, inox 316, nhựa PVC, UPVC, CPVC
• Điện áp sử dụng: 24V, 220V, 380V
• Áp lực làm việc: PN16, 25bar, 40kg, PN60
• Nhiệt độ làm việc: – 10 độ C ~ 200 độ C
• Kiểu hoạt động: ON/OFF hoặc tuyến tính
• Thiết bị điều khiển: Bộ điều khiển điện
• Thương hiệu sản xuất van bi: Wonil Hàn Quốc, Bueno…
• Thương hiệu sản xuất bộ điện áp: Haitima, Kosaplus
• Nhập khẩu: Hàn Quốc, Đài Loan, Trung Quốc
• Bảo hành: 24 tháng
• Tình trạng: Sẵn hàng SLL, giao hàng toàn quốc

Cấu tạo van bi điều khiển điện

Van bi điều khiển điện có cấu tạo gồm 2 phần: Thân van bi và bộ điều khiển điện.

1. Bộ điều khiển điện

Bộ điều khiển điện hay motor điện có cấu tạo gồm: Vỏ bên ngoài, mạch điện, tụ điện, công tắc giám sát, công tác hành trình, bánh răng truyền lực. Chất liệu chế tạo bộ điều khiển điện là hợp kim nhôm nguyên khối, bên ngoài phủ lớp sơn cách điện, chống nước và kháng bụi. Thiết bị truyền động điện này sử dụng nguồn điện áp từ 24v, 110v, 220v hoặc 380v nên có thể sử dụng trong quy mô lớn nhỏ khác nhau, thích hợp ứng dụng công nghiệp hoặc dân dụng.

Đây là bộ phận quan trọng của van bi điện, có chức năng chuyển hóa điện năng thành cơ năng khi được cấp nguồn điện phù hợp. Hai thương hiệu sản xuất bộ điều khiển điện nổi tiếng hiện nay là Haitima Đài Loan và KosaPlus Hàn Quốc với 2 kiểu điều khiển On/Off hoặc tuyến tính.

Bộ điều khiển điện

2. Thân van bi

Thân van bi là bộ phận trực tiếp điều hướng dòng chảy có cấu tạo gồm: Phần thân van, trục van, gioăng làm kín, đĩa van.

• Thân van

Thường được làm từ gang, nhựa, inox với chức năng bảo vệ và cố định các bộ phận bên trong giúp van hoạt động tốt, không bị ảnh hưởng bởi tác nhân bên ngoài như nước, nhiệt độ, va đập, oxy hóa…Van bi được thiết kế nhiều kiểu như: 1 mảnh, 2 mảnh, 3 mảnh, kết hợp với đường ống bằng theo kiểu rắc co, lắp bích, ren.

Hiện nay Tuấn Hưng Phát đang phân phối thân van bi được nhập khẩu trực tiếp tại nhà máy sản xuất Wonil Hàn Quốc, Kitz Nhật Bản, Bueno Đài Loan…Cam kết thiết bị được sản xuất đạt tiêu chuẩn quốc tế IP67, IP68 khả năng kháng nước kháng bụi, chống va đập, chịu nhiệt tốt.

Thân van bi inox

• Trục van

Là bộ phận kết nối trực tiếp với bộ truyền động điện, có nhiệm vụ nhận lực và truyền lực trong quá trình đóng mở van nên yêu cầu có độ cứng cao, khả năng chống chịu tốt. Trục van thường được làm từ kim loại sắt hoặc thép nguyên khối, có dạng hình dọc, thiết kế hai đầu khác nhau. Đầu có ren để nối với thiết bị điều khiển, đầu còn lại rỗng kết nối với van bi để chuyền dẫn chất lỏng.

• Đĩa van

Có hình dạng viên bi rỗng, được dục lỗ xuyên tâm, nằm chính giữa van bi và kết nối trực tiếp trục van và gioăng làm kín. Đây được xem như là khóa van, có chức năng đóng, mở hoặc điều tiết dòng chảy qua van với các góc nhỏ hơn 90 độ.

• Gioăng làm kín

Là điểm kết nối các bộ phận với nhau giúp van vận hành ổn định, ngăn cho lưu chất không bị rò rỉ và không gây ra tiếng ồn khi vận hành. Để gioăng không bị biến dạng khi xảy ra ma sát cần lựa chọn các vật liệu có tính đàn hồi cao như Teflon, cao su EPDM…

Cấu tạo van bi điều khiển điện

Nguyên lý hoạt động van bi điều khiển điện

Van bi điều khiển điện sử dụng nguồn điện tác động làm chuyển động và thay đổi các góc quay của viên bi mà thực hiện quá trình đóng mở van. Dựa vào kiểu điều khiển điện mà van có hai kiểu hoạt động sau:

• Van bi điều khiển điện đóng mở ON/OFF: có thể cài đặt khi van ở trạng thái đóng hoặc mở. Khi cấp nguồn điện vào động cơ quay, tác động đến trục bánh răng và truyền chuyển động làm trục van quay. Trục van bi sẽ tác động đến bi van làm bi van dịch chuyển từ trạng đóng sang mở hoặc mở sang đóng. Bộ điều khiển được thiết kế một công tắc hành trình cho phép van tự động ngắt điện khi hết một hành trình. Từ đó đảm bảo an toàn, tránh chập cháy điện và giữ nguyên trạng thái.

• Van bi điều khiển điện đóng mở tuyến tính: kiểu vận hành đóng mở theo góc tùy ý: Trong quá trình hoạt động dòng van bi điện tuyến tính này có thể tùy chỉnh góc độ đóng mở cánh van từ 0-90 độ tùy thuộc vào nhu cầu sử dụng của hệ thống. Bộ điều khiển nhận tín hiệu điện dạng 4-20mA và được trang bị thêm màn hình hiển thị giúp người dùng kiểm soát được góc độ đóng mở của cánh van là bao nhiêu.

Nguyên lý hoạt động van bi điện

THAM KHẢO THÊM:

• Van bi điều khiển điện tuyến tính KosaPlus
• Van bi điện tuyến tính Haitima

Các loại van bi điều khiển điện hiện nay

Van bi điều khiển điện lắp ren

Đây là kiểu van bi điện được sử dụng nhiều nhất nhờ vào kiểu kết nối ren dễ lắp đặt với các thiết bị, đường ống. Chỉ cần lắp các đầu ren của van bi vào các vòng ren của đường ống và siết chặt lại là tạo thành hệ thống điều khiển chắc chắn, giúp van hoạt động tốt, ổn định. Tuy nhiên cần lưu ý không được siết ren quá chặt không sẽ làm hư hỏng làm chất lỏng bị rò ra bên ngoài.

Van bi nối ren điện chỉ có kích thước nhỏ là DN15 – DN50, làm từ inox SUS304, SUS316, theo dạng 1 ngã, 2 ngã, 3 ngã…Với cấu tạo đơn giản van có thể lắp với bộ điện áp 220v hoặc 380v, khả năng chịu nhiệt lên đến 200 độ C thích hợp sử dụng trong lĩnh vực công nghiệp, nhà máy sản xuất quy mô lớn.

Van bi điều khiển điện lắp ren

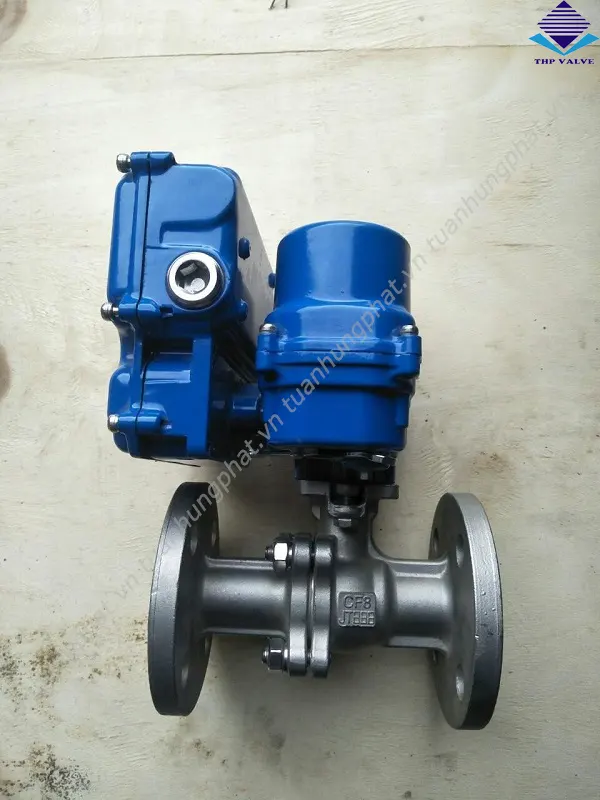

Van bi điều khiển điện dạng lắp bích

Là dòng van sử dụng phương thức kết nối là lắp bích hoặc mặt bích cho các đường ống có kích thước lớn DN50, DN65, DN80, DN100, DN125, DN150, DN200. Mặt bích có độ dày khác nhau phù hợp với từng loại van bi, đạt tiêu chuẩn: JIS, DIN, BS thích hợp lắp với đường ống có kích thước lớn, môi trường làm việc khắc nghiệt, áp lực cao.

Khi lắp đặt cần lựa chọn mặt bích của van khớp với mặt bích của đường ống và cố định chúng bằng bulong, ốc vít. Kiểu kết nối này giúp quá trình tháo lắp, bảo dưỡng dể dàng hơn, không làm tốn kém nhiều thời gian hay chi phí bảo trì.

Dựa vào thương hiệu sản xuất bộ điều khiển điện, khách hàng có thể tham khảo 2 loại van sau:

• Van bi mặt bích điều khiển điện Haitima
• Van bi mặt bích điều khiển điện KosaPlus Hàn Quốc

Van bi điều khiển điện lắp bích

Van bi vi sinh điều khiển điện

Van bi vi sinh kết hợp với thiết bị điều khiển motor điện điều khiển từ xa khi nhận được tín hiệu điện áp từ 4 đến 20mA, chuyên dụng cho hệ thống vi sinh, hệ thống thực phẩm hoặc hệ thống vận hành tự động hóa. Van được làm từ inox vi sinh 304, inox vi sinh 316 sản xuất đạt chuẩn FDA, đảm bảo an toàn, kết hợp với gioăng làm kín làm từ teflon, EPDM có độ co dãn, đàn hồi tốt giúp van không bị rò rỉ chất lỏng khi hoạt động.

Van bi nhựa điều khiển điện

Được làm chủ yếu từ nhựa là PVC hay cPVC có tính chống ăn mòn tốt nên thường được dùng trong các môi trường có tính axit, môi trường nước thải, hóa chất, kiềm,…Van bi nhựa điều khiển điện có chức năng đóng mở van, giúp điều khiển lưu lượng dòng chảy tự động với độ chính xác cao, tuy nhiên thân van được làm từ nhựa nên khả năng chịu nhiệt và áp lực sẽ thấp hơn so với van bi inox, gang, thép…

Khi nhận được tín hiệu điện áp, thiết bị điều khiển điện sẽ tạo ra momem xoắn từ trục van tác động lên bi van làm nó xoay chuyển. Bi van sẽ xoay chuyển theo góc từ 0 đến 90 độ, làm mở cửa van từ đó cho phép dòng nước đi qua dễ dàng. Khi ngắt tín hiệu điện van sẽ chạy hết chu trình rồi từ từ đóng lại, bi van trở về trạng thái bình thường chặn cửa van lại.

Van bi nhựa điều khiển điện

Van bi inox điều khiển điện

Van bi inox điều khiển điện được làm từ chất liệu inox 304, inox 316 nên có khả năng chịu nhiệt cao, áp lực lớn, chống ăn mòn, chống oxy hóa tốt. Thân van bi được nhập khẩu trực tiếp từ Hàn Quốc do thương hiệu Wonil sản xuất đảm bảo chất lượng cao, đạt tiêu chuẩn quốc tế phù hợp sử dụng cho hệ thống nước sinh hoạt, nhà máy sản xuất thực phẩm, nước có ga, y dược…

Với những môi trường yêu cầu tính vệ sinh cao thường ưu tiên lựa chọn van bi inox. Ngoài ra van có nhiều kích thước lớn nhỏ khác nhau từ DN15 đến DN300 với 2 kiểu kết nối phổ biến là lắp ren, lắp bích…đảm bảo tương thích với nhiều đường ống, vị trí lắp đặt khác nhau.

Van bi inox điều khiển điện

Van bi gang điều khiển điện

Van bi gang điều khiển điện có đặc điểm nổi bật là thân van bi được làm từ chất liệu gang cầu, gang xám, gang dẻo, có thể chịu nhiệt tốt, chống va đập, tác động mạnh giúp bảo vệ các thiết bị, phụ kiện bên trong không bị hư hỏng. Thiết bị thủy lực này có chức năng kiểm soát dòng chảy chất lỏng linh hoạt nhờ vào cấu tạo bi van có thể xoay chuyển góc 90 độ.

Có thể sử dụng van bi gang trong ứng dụng khai thác dầu mỏ, tàu thuyền, hệ thống dầu khí, khí gas, hệ thống truyền dẫn khí đốt, hệ thống sưởi ấm…

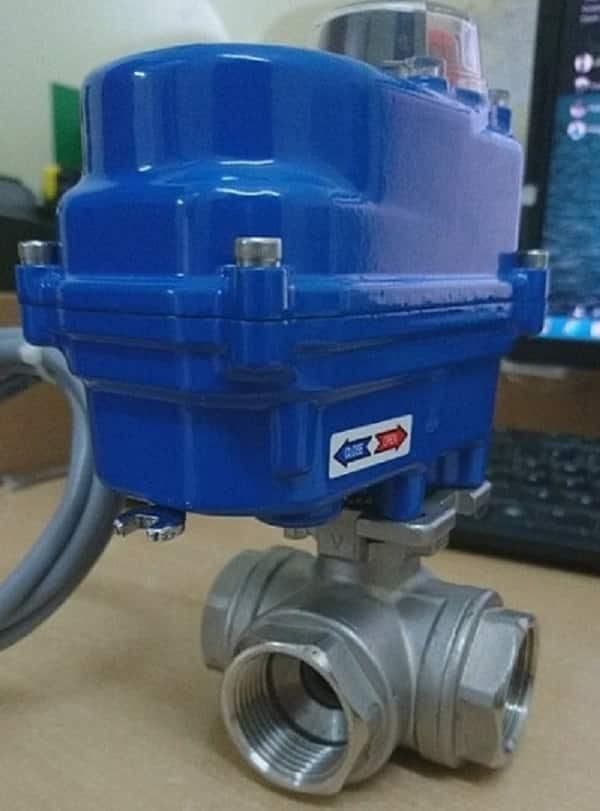

Van bi 3 ngã điều khiển điện

Là dòng van bi có thiết kế bi van theo kiểu 3 ngã cho phép dòng lưu chất đi qua 3 hướng khác nhau theo hướng chữ T (2 cửa mở, 1 cửa đóng hoặc 3 cửa mở) hoặc chữ L (2 cửa mở và 1 cửa đóng). Van bi 3 ngã điều khiển điện có 2 kiểu tác động khác nhau là điều khiển on/off (đóng mở van hoàn toàn) hoặc điều khiển tuyến tính (đóng mở van theo góc độ). Với mỗi kiểu điều khiển sẽ có ưu điểm khác nhau mà tùy vào nhu cầu và mục đích sử dụng người vận hành có thể lựa chọn loại van phù hợp hoặc liên hệ với chúng tôi để được nhân viên tư vấn và hỗ trợ sớm nhất.

Van bi 3 ngã điều khiển điện

Van bi 2 ngã điều khiển điện

Là dạng van bi có thiết kế 2 cửa gồm 1 cửa ra và 1 cửa vào. Van có khả năng làm giảm áp lực của dòng chảy, giảm thiểu tình trạng búa nước xảy ra trong đường ống và điều khiển bi van đóng hoặc mở theo yêu cầu.

Van bi có nhiều kích thước khác nhau từ DN15 đến DN250 tương thích với đường ống có phi từ 1/2” đến 10”, có các kiểu lắp kết nối van như rắc co, lắp ren, mặt bích, hàn…Dựa vào kiểu điều khiển có thể chia van bi 2 ngã theo dạng van cơ điều khiển bằng tay quay, tay gạt và dạng van điều khiển tự động sử dụng bộ điều khiển điện hoặc bộ điều khiển khí nén. Hoặc phân loại van theo chất liệu sản xuất thân như inox, đồng, gang, nhựa…

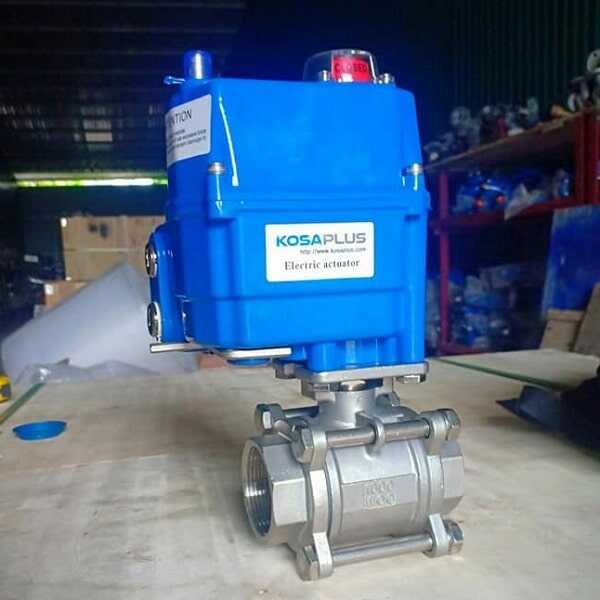

Van bi điều khiển điện Kosaplus Hàn Quốc

Là loại van điều khiển điện được nhập khẩu từ Hàn Quốc do thương hiệu KosaPlus sản xuất. Khi được cấp nguồn điện áp từ 24v, 110v, 220v, 380v van sẽ bắt đầu hoạt động. Nguồn điện áp sẽ được xử lý và chuyển đổi hóa sang momen xoắn tạo ra cơ năng tác động đến trục van và làm xoay chuyển bi van theo các góc từ 0 đến 90 độ.

Nếu sử dụng loại điều khiển on/off van sẽ chỉ đóng hoặc mở hoàn toàn, còn kiểu điều khiển tuyến tính sẽ điều chỉnh được góc đóng mở của van từ đó giúp người vận hành dễ dàng theo dõi và kiểm soát lưu lượng chất lỏng phù hợp.

Van bi điều khiển điện KosaPlus

Van bi điều khiển điện Haitima Đài Loan

Được sản xuất nhiều kiểu model, lực kéo khác nhau, đảm nhận nhiệm vụ điều khiển van bi đóng hoặc mở khi nhận được tín hiệu điện đã được cài đặt sẵn trong thời gian ngắn. Ưu điểm nổi bật của van bi điện Haitima là bộ điều khiển điện được sản xuất tại Đài Loan do thương hiệu Haitima chế tạo và nhập khẩu về Việt Nam, cam kết đầy đủ giấy tờ CO CQ, thời gian bảo hành 12 tháng.

Sản phẩm được đánh giá cao về chất lượng, độ bền, phù hợp sử dụng trong môi trường nước sạch, nhà máy xử lý nước thải, nhà máy bia, thực phẩm, nước giải khát…Sản xuất theo tiêu chuẩn IP67, làm từ hợp kim nhôm cao cấp, bộ điện áp từ 24v, 220v, 380v.

Van bi điều khiển điện Haitima

Ưu và nhược điểm van bi điều khiển điện

Ưu điểm

• Thân van được làm từ nhiều chất liệu cao cấp khác nhau phù hợp với nhiều môi trường lắp đặt hệ thống van mà vẫn đảm bảo được tính bền, khả năng chịu nhiệt, chống ăn mòn, chống oxy hóa và chịu áp lực tốt.
• Vận hành theo cơ chế tự động với hai bộ điều khiển điện: ON/OFF hoặc tuyến tính, giúp giảm thiểu sức người so với loại van tay quay hoặc van tay gạt.
• Van có cấu tạo đơn giản, thiết kế thông minh, dễ sử dụng, vận hành và tháo lắp.
• Bộ điều khiển điện an toàn, đạt tiêu chuẩn IP67, IP68 chống nước, chống bụi, không gây nguy hiểm cho người sử dụng, hạn chế tình trạng cháy nổ và phù hợp với nhiều hệ thống có điện áp khác nhau từ công nghiệp đến dân dụng.
• Thời gian đóng mở van nhanh và chính xác, người vận hành có thể dễ dàng xác định thời điểm phù hợp để đóng mở van với lưu lượng cần thiết.

Nhược điểm

• Do được lắp thêm bộ điều khiển điện nên so với các loại van bi cơ điều khiển bằng tay chúng vẫn hơi cồng kềnh và lắp đặt phức tạp hơn.
• Dải kích thước van bi hạn chế trong khoảng DN15 – DN200
• Thời gian đóng mở tương đối chậm hơn so với van bi điều khiển khí nén.
• Giá thành cao hơn van điều khiển thủ công bằng tay, các dòng van điện từ, van bướm điều khiển điện.

Ưu nhược điểm van bi diều khiển điện

Ứng dụng van bi điều khiển điện

Nhờ vào những tính năng nổi bật trên mà van bi điều khiển điện được ứng dụng rộng rãi trong lĩnh vực công nghiệp tại các vị trí lắp đặt phức tạp, trong các môi trường chứa nhiều chất ăn mòn, oxy hóa, độc hại bao gồm:

• Các hệ thống đường ống sinh hoạt, sản xuất tại chung cư, khu công nghiệp, xưởng sản xuất, nhà máy…
• Môi trường chứa nhiều hóa chất, các chất ăn mòn, khí thải độc hại như: CO2, H2S, NOX
• Khu vực sản xuất, chế tạo có nhiệt độ cao, áp lực lớn như: Lò hơi, lò sấy…
• Các hệ thống khí nén, hệ thống đường ống dẫn gas, xăng, dầu, hệ thống phòng cháy chữa cháy…
• Nhà máy, xưởng sản xuất, chế biến thực phẩm, đồ uống, dược phẩm…

Xem thêm: Hướng dẫn lắp đặt van bi điều khiển điện đúng kỹ thuật

Bảng giá van bi điều khiển điện mới nhất

Tuấn Hưng Phát nhập khẩu nguyên bộ và trực tiếp van bi điều khiển điện từ những thương hiệu nổi tiếng như: KosaPlus, Haitima. Các sản phẩm này đều không qua trung gian hay bất cứ một đơn vị thương mại nào. Vì vậy, giá thành các sản phẩm bên chúng tôi luôn ở mức ưu đãi và chiết khấu tốt nhất cho khách hàng.

Dưới đây là bảng báo giá van bi điều khiển điện lắp ren nhập khẩu Đài Loan, mời quý khách tham khảo:

Lưu ý: Mỗi kích thước van bi điều khiển điện DN15, DN20, DN 25,… DN200 đều sẽ mức giá khác nhau. Tùy vào chất liệu van, kích cỡ, kiểu kết nối…giá van sẽ thay đổi khác nhau vì vậy để biết thêm thông tin chi tiết về các sản phẩm cũng như nhận được báo giá nhanh nhất, quý khách hãy liên hệ qua số hotline 0961694858 của chúng tôi.

Mua van bi điều khiển điện giá rẻ tại THP

Mua van bi điều khiển điện ở đâu giá rẻ?

Thực tế hiện nay có nhiều đơn vị sản xuất và phân phối nên tạo ra nhiều sự lựa chọn đơn vị hợp tác để cung cấp được đa dạng các sản phẩm van bi điện. Tuy nhiên, chúng tôi tin rằng quý khách có đủ cách nhìn nhận về một đơn vị chất lượng, uy tín. Và sẽ thật thiếu sót nếu như quý khách hàng không hợp tác cùng với TUẤN HƯNG PHÁT. Vì những lý do sau:

• Tuấn Hưng Phát là đơn vị hàng đầu, chuyên nhập khẩu trực tiếp van bi điều khiển điện hoặc các thiết bị công nghiệp hàng đầu hiện nay.
• Với tất cả các thiết bị điều tiết lưu lượng đều được chúng tôi cam kết giá thành tốt nhất – rẻ nhất – chiết khấu gần với giá gốc – giá nhập khẩu nhất trên thị trường.
• Công ty có đội ngũ kỹ thuật, chuyên viên được đào tạo bài bản với hơn 14 năm kinh nghiệm. Vì thế, sẵn sàng phục vụ quý khách 24/7 và có thể tư vấn, giải đáp được các thắc mắc nhanh chóng. Đồng thời, đưa ra các giải pháp tối ưu và tiết kiệm nhất cho khách hàng.
• Tuấn Hưng Phát là đơn vị chuyên cung cấp các thiết bị công nghiệp hàng đầu hiện nay.
• Chúng tôi làm việc và phát triển với phương châm: Chất lượng – Dịch vụ – Tạo nên thương hiệu.

Trên đây là thông tin liên quan đến sản phẩm van bi điều khiển điện. Hy vọng bài viết đã cung cấp những thông tin hữu ích đến bạn, giúp bạn có thêm nhiều kiến thức chuyên môn về loại van này. Nếu còn thắc mắc nào khác hãy liên hệ ngay với với chúng tôi hoặc để bình luận bên dưới bài viết để được tư vấn và giải đáp nhanh nhất.
