Van bướm điều khiển điện

Van bướm điều khiển điện là dòng van được sử dụng khá phổ biến ở các hệ thống tự động hóa trong công nghiệp. Ngày nay với sự phát triển vượt bật của công nghệ van bướm điện càng được ứng dụng nhiều hơn.

Vậy van bướm điều khiển bằng điện là gì? Chúng có những ưu điểm gì, trên thị trường có những loại nào?….Hãy tham khảo bài viết dưới đây để tìm hiểu toàn bộ về loại van bướm này nhé.

Van bướm điều khiển điện là gì?

Van bướm điều khiển điện tiếng Anh còn được gọi là Electric control butterfly valve là dòng van được thiết kế phần thân là van bướm cơ kết hợp với bộ điều khiển điện. Với cơ chế hoạt động tự động nhờ quá trình biến đổi điện năng thành động năng từ nguồn năng lượng điện được cấp vào. Và chức năng tương tự các dòng van bướm khác đó là kiểm soát, đóng mở cho phép dòng chảy lưu thông trong hệ thống đường ống.

Van bướm điện có thể hoạt động đóng mở hoàn toàn (on/off) hoặc đóng mở theo góc độ khác nhau (tuyến tính), tùy thuộc vào cấu tạo của bộ truyền động điện và tùy chỉnh cài đặt. Nguồn điện áp sử dụng để vận hành van là 24V, 220V hoặc 380V…cùng chất liệu chế tạo van đa dạng gang, inox, thép…

Điểm cộng của dòng van này là mang bản chất của dòng van bướm hai chiều vậy nên được sử dụng khá rộng rãi từ công nghiệp đến dân dụng, từ môi trường nước, khí đến hóa chất, hơi nóng…. Ngoài tên gọi chính van còn có các tên gọi khác khác nhau như:

• Van bướm điện
• Van bướm điều khiển bằng điện
• Van bướm điều khiển bằng mô tơ điện…

Cấu tạo van bướm điện

Như đã nói, cấu tạo van bướm điều khiển điện về cơ bản gồm hai bộ phận chính: thân van bướm cơ và bộ điện điều khiển van (mô tơ điện). Theo đó, chi tiết hơn:

Thân van bướm điều khiển bằng điện

• Thân van dạng khung tròn được đúc nguyên khối. Chất liệu thân van có thể bằng gang, inox, nhựa, thép. Trên thân van có thể có các lỗ bulong để bắt nối với đường ống (ở dạng kết nối hai mặt bích); và tai van giúp cố định vị trí khi bắt nối (với dạng wafer).

• Kết cấu truyền động ty – đĩa van: ty van dạng trục, một đầu gắn cố định với đĩa van, 1 đầu gắn với mô tơ điện; làm nhiệm vụ truyền động từ mô tơ điện đến đĩa van. Đĩa van dạng tròn dẹt giống cánh bướm. Chất liệu kết cấu này thường bằng inox 304 để đảm bảo tuổi thọ van. Đĩa van có thể xoay ngang góc từ 0 – 90 độ, tương ứng cho phép hay không cho phép lưu chất qua vị trí van.

• Gioăng làm kín: có thể bằng chất liệu cao su, teflon, viton…với nhiệm vụ làm kín khít các mối kết nối của thân van bướm; ngăn không cho lưu chất rò rỉ ra ngoài hệ thống.

Thiết bị truyền động cho van bướm điều khiển bằng điện

Là thiết bị sử dụng nguồn điện 220V, 24V, 380V để vận hành mô tơ. Chất liệu chế tạo hợp kim nhôm nguyên khối hoặc nhựa cách điện, tiêu chuẩn kháng nước, kháng bụi IP67, IP68. Cách thức hoạt động đóng mở ON/OFF hoặc tuyến tính theo góc. Với bộ điện tuyến tính, van được gắn thêm thiết bị “Modulating type” có tín hiệu điện từ 4 – 20mA. Đây là thiết bị điều khiển hành trình dựa trên tín hiệu analog.

Nguyên lý hoạt động

Về chơ chế hoạt động của van bướm điều khiển điện, ban đầu van sẽ ở trạng thái đóng hoàn toàn. Khi được cấp nguồn điện, điện năng sẽ biến đổi thành động năng, momen xoắn sẽ thực hiện việc truyền lực thông qua các hệ thống bánh răng dẫn truyền tác động đến trục van và đĩa van. Kết quả làm đĩa van dịch chuyển sang trạng thái mở, công tắc hành trình sẽ ngắt điện để tránh om điện.

Ngược lại, khi muốn đóng van tương tự chỉ cần cấp điện theo sơ đồ đấu nối bảng mạch, khi đó các hộ số bánh răng sẽ di chuyển kéo theo trục van và đĩa van dịch chuyển trở về trạng thái đóng hoàn toàn. Kết thúc hành trình công tắc giới hạn sẽ tiến hành ngắt điện, khóa vị trí và động cơ điện cũng ngừng hoạt động.

Video cấu tạo – nguyên lý hoạt động của van bướm điều khiển bằng điện

Đặc tính của van bướm điều khiển điện

Sản phẩm van bướm điện sở hữu đầy đủ các đặc tính của cả van bướm và van điều khiển bằng điện. Cụ thể dưới đây:

• Thiết kế đơn giản, nhỏ gọn dễ dàng vận chuyển, tháo lắp, vận hành cũng như bảo trì và bảo dưỡng.
• Tiết kiệm không gian lắp đặt, phù hợp với vị trí phức tạp dưới sâu, trên cao hoặc khuất tầm nhìn.
• Thời gian chạy hết một chu trình đóng – mở linh hoạt, nhanh từ 10 – 30 giây, tránh gây hiện tượng sốc áp trong đường ống.
• Van vận hành tự động, điều khiển trực tiếp từ xa hoặc cài đặt giờ đóng mở thông qua tủ trung tâm điều khiển.
• Van đạt tiêu chuẩn chống nước IP67. Song không được khuyên dùng lắp đặt trực tiếp ngoài trời. Khi lắp đặt van bướm điều khiển điện tại môi trường ngoài trời, Quý vị nên che chắn cẩn thận.
• Có thể được ứng dụng trong các hệ thống khác nhau, lắp đặt theo chiều thẳng đứng, nằm ngang đều được.
• Có khả năng đóng mở hoàn toàn hoặc đóng mở theo các góc khác nhau tùy thuộc nhu cầu lắp đặt và sử dụng.
• Chất liệu chế tạo thân van bằng gang, inox, nhựa… đảm bảo phù hợp với mọi điều kiện môi trường khác nhau.
• Bộ điều khiển điện được thiết kế vô lăng tay quay hoặc compak để giúp van vận hành trong trường hợp chưa chạy hết chu trình mà gặp sự cố về nguồn điện hoặc chập cháy điện.

Các loại van bướm điều khiển bằng điện

Theo chất liệu thân van bướm điện

Đây là tùy chọn về vật liệu chế tạo lên thân van bướm điện. Quý vị nên chú ý về lưu chất và điều kiện làm việc thực tế để có thể lựa chọn tối ưu nhất; hay liên hệ Hotline để kỹ thuật viên có thể hỗ trợ tư vấn tốt nhất.

• Van bướm thân gang cánh inox gioăng cao su EPDM

Chất liệu chế tạo thân gang, cánh inox có đặc tính đúc tốt, độ bền cao, chịu nhiệt tốt. Sử dụng nguồn điện áp thông dụng 24V, 220V, 380V, phù hợp với nhiều khu vực có điện áp khác nhau. Bên ngoài thân van được sơn phủ Epoxy màu xanh chống bám bụi, tăng thẩm mỹ, độ bền dưới tác động của môi trường. Được ứng dụng rộng rãi trong nhiều môi trường, hệ thống đường ống khác nhau: nước sạch, nước thải, khí nén, hơi nóng, xăng, hóa chất… Xem chi tiết: Van bướm gang điều khiển điện

• Van bướm toàn thân inox gioăng teflon PTFE

Kết cấu chắc chắn, chất liệu bền bỉ, nên có tuổi thọ cao. Chất liệu inox có khả năng chống ăn mòn, chống bám bụi, có tính vệ sinh cao. Van bướm điều khiển bằng điện sử dụng nguồn điện 220V, 380V, 24V; có thể phù hợp với các hoàn cảnh đặc thù khác nhau. Do mô tơ điều khiển sử dụng điện nên được khuyên dùng lắp trong nhà hoặc ngoài trời phải có mái che chắn. Xem chi tiết: Van bướm inox điều khiển điện

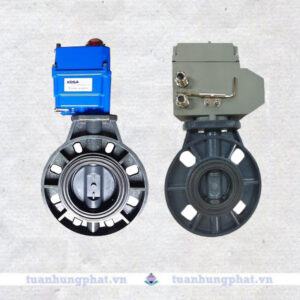

• Van bướm nhựa PVC – uPVC gioăng teflon PTFE

Được chế tạo toàn thân từ nhựa UPVC, CPVC, PVC, PVPC…gioăng làm kín là cao su Viton, EPDM, FPM, NBR, trục van là chất liệu inox cao cấp. Có khả năng làm việc tốt trong điều kiện môi trường hóa chất nồng độ cao: axit, bazo… Đa dạng kích cỡ đảm bảo phù hợp với mọi hệ thống đường ống có kích cỡ khác nhau. Sử dụng nguồn điện áp thông dụng 24V, 220V nên có thể lắp đặt ở các khu công nghiệp, nhà máy, xí nghiệp… Xem chi tiết: Van bướm nhựa điều khiển điện

Theo tiêu chuẩn kết nối

Tiêu chuẩn kết nối là phương thức gắn kết, cố định thân van bướm điều khiển điện lên đường ống, hiện nay trên thị trường gồm 2 loại chính là wafer mà mặt bích. Cụ thể như sau:

• Van bướm wafer điều khiển điện

Kiểu kết nối wafer dạng kẹp đa tiêu chuẩn; có thể phù hợp với nhiều tiêu chuẩn kết nối khác nhau. Đơn giản để kết nối, lắp đặt và thi công nhanh chóng.  Dễ dàng vận hành, tiện lợi khi bảo trì bảo dưỡng bảo trì. Cần số lượng bulong ít, giúp tiết kiệm chi phí khi lắp đặt. Không cần thiết kế thêm gioăng làm kín mà vẫn đảm bảo độ khít, tránh rò rỉ lưu chất ra bên ngoài môi trường.

• Van bướm hai mặt bích điều khiển điện

Tiêu chuẩn kết nối mặt bích: JIS, BS, chất liệu thân: gang, inox, nhựa… Kết nối đảm bảo chắc chắn, an toàn, phù hợp với hệ thống có quy mô lớn. Khi lắp đặt cần thêm gioăng làm kín ở giữa đường ống và mặt bích để tăng khả năng làm kín. Được ứng dụng rộng rãi trong hệ thống hơi nóng, khí nén, xăng, gas…

Theo kiểu vận hành đóng mở

Đây là tùy chọn khá đặc thù cho mô tơ điều khiển van; căn cứ tình hình thực tế về nhu cầu sử dụng đóng – ngắt hay điều tiết dòng lưu chất của hệ thống. Cánh của van sẽ được điều khiển đóng – mở hoàn toàn hay theo một góc nhất định. Cụ thể như sau:

• Van bướm điều khiển điện ON/OFF

Tùy chọn sản phẩm này có kiểu điều khiển để thân van đóng hoặc mở hoàn toàn. Tức là khi vận hành đóng hay mở van, mô tơ điện sẽ chạy hết hành trình và đĩa van sẽ quay đủ một góc 90 độ. Đây là một sản phẩm rất phổ biến, và trở thành mặc định cho van bướm điều khiển bằng điện.

• Van bướm điều khiển điện tuyến tính – đóng mở theo góc

Đây là loại van bướm điều khiển bằng điện được trang bị thêm bộ tuyến tính (thiết bị phát tín hiệu điều khiển hành trình): “Modulating type“; điều khiển van đóng mở theo một góc được cài đặt. Tùy vào nhu cầu thực tế mà nhân viên kỹ thuật sẽ Setup góc đóng mở cho phù hợp. “Modulating type” sử dụng tín hiệu Analog 4 – 20mA hoặc 0 – 10 V.DC. Tín hiệu analog “Input” biểu thị đến số phần trăm hành trình cần vận hành đóng/mở; tương ứng với góc đóng/mở: 10, 20, 45, hay 75 độ…

Bên cạnh những phân loại trên, van bướm điện còn được phân loại dựa vào nguồn điện áp sử dụng, cụ thể gồm các loại dưới đây:

• Van bướm điều khiển bằng điện 24VDC
• Van bướm điện 220VAC
• Van bướm mô tơ điện 380VAC

Các hãng van bướm điện được phân phối độc quyền tại thị trường Việt Nam bởi THP

Sản phẩm van bướm điều khiển điện của chúng tôi gồm mô tơ điều khiển van(bộ điều khiển điện) mang thương hiệu KosaPlus, Haitima; thân van là van bướm Wonil Hàn Quốc, được đặt hàng theo kích thước yêu cầu. Xin Quý vị lưu ý đặc điểm này để tránh mua phải hàng giả, hàng nhái.

Van bướm điều khiển điện KosaPlus Hàn Quốc

Như đã trình bày, sản phẩm là tổ hợp của bộ điều khiển điện KosaPlus Hàn Quốc và thân van bướm Wonil Hàn Quốc. Cả 2 thương hiệu đều do Tuấn Hưng Phát độc quyền phân phối tại thị trường Việt Nam. Sản phẩm được lưu kho sẵn hàng các tùy chọn sau:

• Tùy chọn điện áp: 220V và 24VDC. Với điện áp 380V, Chúng tôi lưu kho số lượng có hạn.
• Tùy chọn về chức năng: ON/OFF và tuyến tính. Cả 2 tùy chọn về chức năng này đều có sẵn ở điện áp 220V, 24V – full size.
• Tùy chọn về kích cỡ: Có đủ size từ DN40 đến DN300. Kích cỡ lớn hơn số lượng có hạn và ít được nhập khẩu bổ sung do nhu cầu thị trường hạn chế.
• Tùy chọn chất liệu thân van: Thân gang cánh inox – toàn thân inox – nhựa.

Van bướm điều khiển điện Haitima Đài Loan

Cũng như mẫu sản phẩm thương hiệu Kosaplus nói trên, van bướm điều khiển bằng điện Haitima Đài Loan do Tuấn Hưng Phát độc quyền phân phối. Sản phẩm là tổ hợp giữa bộ điều khiển điện Haitima Đài Loan và thân van bướm Hàn Quốc Wonil. Sản phẩm được lưu kho sẵn hàng các tùy chọn sản phẩm sau:

• Tùy chọn điện áp: 220V, 24V, 380V. Hàng có sẵn tại kho
• Tùy chọn chức năng: ON/OFF và tuyến tính
• Tùy chọn kích cỡ: lưu kho sẵn hàng đủ các kích cỡ từ DN40 – DN300. Kích cỡ lớn hơn vui lòng liên hệ nhận tư vấn đặt hàng.
• Tùy chọn chất liệu thân van: Gang – inox – nhựa

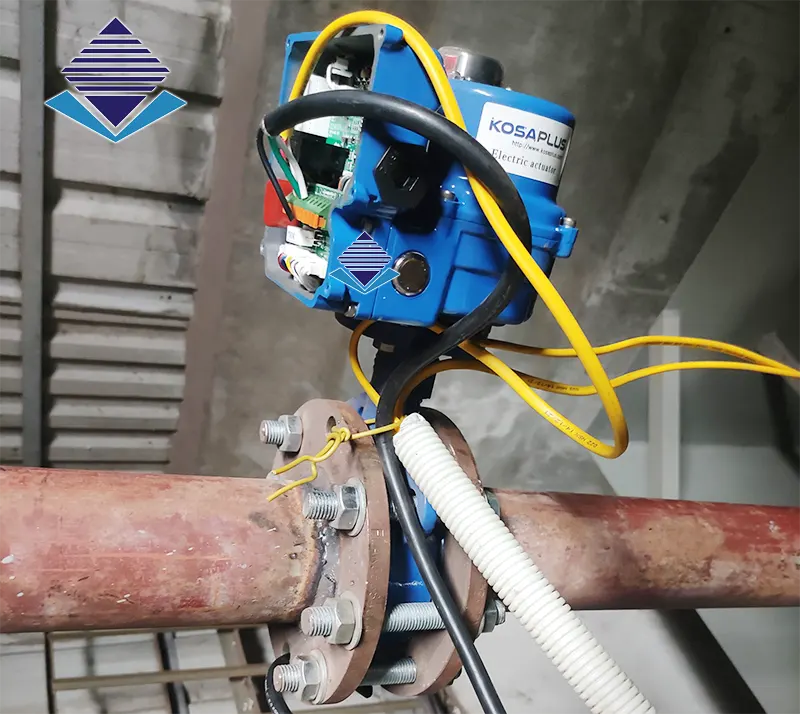

Hướng dẫn lắp đặt van bướm điều khiển điện

Trong quá trình lắp đặt van bướm điện, để đảm bảo van vận hành ổn định, đạt hiệu quả cao và đảm bảo an toàn. Qúy vị nên thực hiện theo hướng dẫn dưới đây của chúng tôi:

Bước 1: Kiểm tra thiết bị

• Đầu tiên, cần kiểm tra van bướm xem có đúng kích cỡ với đường ống, đúng thông số kỹ thuật và tình trạng van bướm phải đảm bảo van ở trang thái đóng trước khi tiến hành lắp đặt.
• Chuẩn bị đầy đủ các dụng cụ: cờ lê, bulong, đai ốc, các long đen, các lớp gioăng, các thiết bị máy móc phụ trợ.
• Chuẩn bị nguồn điện kết nối để sử dụng trong trường hợp cần thiết.

Bước 2: Tiến hành lắp đặt

• Làm sạch bên trong đường ống, vị trí kết nối với van và bên trong van bướm, tránh dính cặn bẩn, rác thải.
• Cố định vị trí van bướm, đặt gioăng làm kín vào đường ống, bắt các bulong ốc, long đen định vị vị trí van bướm trước khi siết chặt.
• Sau khi đã định vị van bướm xong bắt đầu xiết chặt từng bulong đều theo vòng tròn một cách đều tay để tránh bị lệch.
• Hoàn tất xong khâu kết nối, tiến hành kết nối với bộ điều khiển theo hướng dẫn sơ đồ lắp đặt.

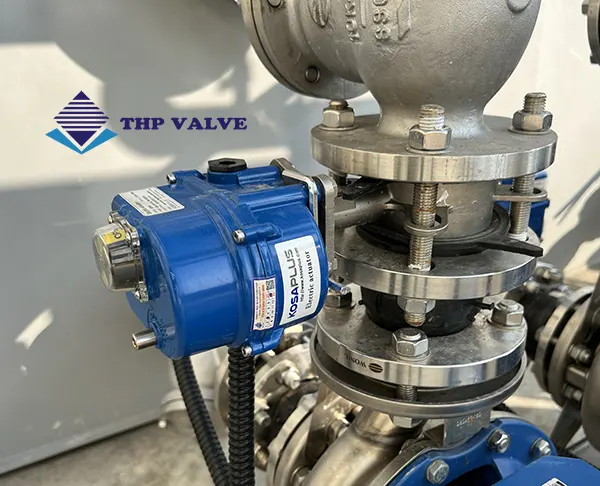

Bước 3: Kiểm tra và sử dụng

Cuối cùng, cấp nguồn điện áp cho van và theo dõi hành trình đóng, mở của van. Đồng thời quan sát xem khả năng làm kín, có bị rò rỉ lưu chất không và dùng bút thử điện kiểm tra xem có bị rò rỉ nguồn điện không. Hoàn tất bước này và đảm bảo thiết bị vận hành ổn định mới đưa vào sử dụng.
