Van điều khiển điện

Van điều khiển điện là gì?

Van điều khiển điện hay còn gọi là van điện, tiếng Anh là Electric Actuator Valve. Đây là dòng van được thiết kế gồm 2 phần: van cơ có thể là van bi, van bướm, van cầu, van cổng… và bộ điều khiển điện hay còn gọi là motor điện. Để vận hành van sẽ cần sử dụng nguồn điện áp 24V, 220V hoặc 380V.

Ưu điểm của van điều khiển điện là có tính tự động hóa cao, khi vận hành không cần dùng sức người. Do đó giúp tiết kiệm chi phí nhân công cho hệ thống. Ngoài ra, loại van này còn có khả năng lắp đặt tại nhiều vị trí phức tạp như dưới sâu, trên cao, dưới hầm mà các loại van thủ công không đáp ứng được.

Hiện nay, van điện đã và đang được sử dụng phổ biến và thông dụng trên thị trường. Với nhiều tùy chọn về loại van, kích cỡ, chất liệu và cả bộ truyền động điện. Ví dụ như van bi điện Kosaplus Hàn Quốc, van bướm điện Hiatima Đài Loan, van cầu điều khiển điện…

Cấu tạo van điện

Như đã trình bày ở trên, về cấu tạo van điều khiển điện được thiết kế gồm 2 bộ phận chính là thân van cơ và bộ điều khiển bằng điện. Cụ thể chi tiết như sau:

Thân van cơ

Phần van cơ có thể là van bi, van bướm, van cầu hoặc van cổng… Được thiết kế bằng chất liệu inox, gang, thép hoặc nhựa có độ bền cao, chịu nhiệt, chống ăn mòn tốt. Cấu tạo gồm các phần: thân van, trục van, đĩa van, gioăng làm kín bằng cao su EPDM hoặc PTFE.

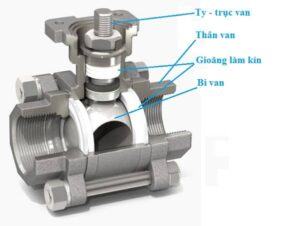

Cấu tạo thân van bi điều khiển điện

Cấu tạo thân van bướm điều khiển điện

Bộ điều khiển điện

Hiện nay có 2 dạng là đóng mở ON/OFF và đóng mở tuyến tính. Được cấu tạo gồm 4 bộ phận chính và được sản xuất bởi các thương hiệu lớn như Haitima Đài Loan hoặc Kosaplus Hàn Quốc.

• Vỏ bên ngoài bằng hợp kim nhôm nguyên khối có độ bền cao, chống va đập tốt, tiêu chuẩn chống bụi, chống nước IP68 hoặc IP67.
• Bảng mạch điện: có chức năng tiếp nhận nguồn điện áp cấp vào, phát tín hiệu về trung tâm trạng thái hoạt động của van và tác động điều khiển van đóng, mở.
• Bánh răng truyền động: có nhiệm vụ nhận tác động từ bảng mạch điện và thực hiện quay để đóng, mở van.
• Công tắc hành trình: thông báo trạng thái mở hoặc đóng của van về trung tâm điều khiển.
• Công tắc giới hạn: nhiệm vụ ngắt điện khi kết thúc 1 chu trình vận hành tránh tình trạng om hay chập điện để đảm bảo an toàn cho người vận hành và hệ thống.

Nguyên lý hoạt động

Về cơ chế vận hành, ở trạng thái bình thường nếu chúng ta không cấp điện cho van, van sẽ ở trạng thái đóng. Khi cấp nguồn điện áp thích hợp, điện năng sẽ được chuyển hóa thành cơ năng và truyền tác động xuống trục van, làm dịch chuyển đĩa van sang trạng thái mở, cho phép dòng chảy lưu chất đi qua van.

Lúc này nếu muốn đóng van chỉ cần ngắt điện, đĩa van sẽ quay về trạng thái ban đầu, đóng van. Đây là với bộ điều khiển ON/OFF, với bộ tuyến tính cũng tương tự nhưng khi đóng mở sẽ cho phép theo các góc khác nhau, tùy ý người vận hành.

Ưu, nhược điểm của van điện

Ưu điểm:

• Thiết kế đơn giản nhưng khâu lắp đặt khá phức tạp, yêu cầu kỹ thuật có trình độ chuyên môn vì cần đấu nối vào bảng mạch điện.
• Thời gian đóng mở nhanh, tiện lợi, linh hoạt.
• Được lắp đặt tại nhiều vị trí, môi trường khác nhau mà các loại van điều khiển thủ công không đáp ứng được.
• Cách thức hoạt động đóng mở dạng ON/OFF hoặc tuyến tính theo góc tùy chỉnh.
• Chất liệu chế tạo van cơ đa dạng: inox, gang, nhựa, đồng… có đặc tính chịu bền cao, chịu nhiệt độ cao tốt, chịu áp lực lớn và hoạt động tốt trong điều kiện môi trường khắc nghiệt ngoài trời.
• Van cơ được thiế kế gồm nhiều loại khác nhau: van bướm, van cổng, van cầu, van bi… đảm bảo phù hợp lắp đặt với nhiều môi trường, vị trí khác nhau.

Nhược điểm:

• Giá thành cao hơn loại thủ công bằng tay.
• Đòi hỏi không gian lắp đặt rộng hơn vì được thiết kế thêm bộ điều khiển điện.

Phân loại van điều khiển điện

Theo cách thức hoạt động

• Van điều khiển điện ON/OFF

Được thiết kế kiểu dáng gồm 2 trạng thái đóng hoặc mở hoàn toàn tương ứng với góc 90 độ. Do đó sẽ được lắp đặt trong hệ thống có nhu cầu đóng mở cho lưu chất đi qua, không được sử dụng điều tiết như các dòng van tuyến tính. Ưu điểm đóng mở nhanh, vận hành đơn giản, tiện lợi, thiết kế đơn giản, phù hợp với không gian lắp đặt có diện tích hẹp không lắp đặt được tuyến tính.

Thông số kỹ thuật:

• Kích cỡ: từ DN50 trở lên.
• Chất liệu: inox, gang, nhựa…
• Loại van cơ: van bi, van cầu, van bướm…
• Điện áp: 24V, 220V, 380V…
• Kiểu đóng mở: ON/OFF, góc mở 90 độ.
• Thương hiệu sản xuất: Haitima, Kosaplus, …
• Xuất xứ: Đài Loan, Hàn Quốc…

Van điều khiển điện tuyến tính

Van điều khiển điện tuyến tính hay còn được gọi là van điện tuyến tính hay van tuyến tính điều khiển điện, van điện đóng mở theo góc… Điểm khác biệt so với dạng ON/OFF đó là có khả năng điều tiết, kiểm soát đóng mở theo các góc khác nhau tùy ý người vận hành. Với tín hiệu sử dụng là Analog 4 – 20mA hoặc 0 – 10VDC.

Ưu điểm phù hợp lắp đặt tại những vị trí có nhu cầu điều tiết dòng chảy với các góc nhỏ hơn 90 độ. Điện áp sử dụng 24V, 220V… Loại van cơ phổ biến là van bi và van bướm với chức năng đóng, mở cho phép lưu chất đi qua van. Nhược điểm có khả năng cao xảy ra hiện tượng búa nước do các góc mở nhỏ với dòng chảy có áp lực lớn.

Thông số kỹ thuật:

• Kích cỡ: > DN50
• Chất liệu van cơ: gang, inox, đồng, nhựa…
• Bộ tuyến tính tín hiệu: 4 – 20mA; hoặc 0 – 10VDC
• Thương hiệu sản xuất: Haitima, Kosaplus, …
• Tiêu chuẩn kháng bụi, nước: IP67 hoặc IP68.
• Xuất xứ: Đài Loan, Hàn Quốc…
• Bảo hành: 12 tháng

Theo loại van cơ

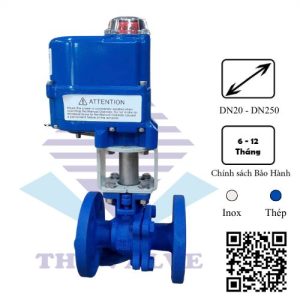

• Van bi điều khiển điện

Được thiết kế phần thân là van bi chất liệu inox, nhựa, gang hoặc đồng, kiểu dáng 2 ngã, 3 ngã, kiểu kết nối lắp ren hoặc lắp bích. Bộ điện ON/OFF hoặc tuyến tính, môi trường ứng dụng: nước, khí, hơi nóng, hóa chất…

Khi vận hành chỉ cần cấp điện, lúc này dưới tác động của bộ điều khiển đĩa van có dạng viên bi được đục lỗ xuyên tâm sẽ đóng mở van. Nếu phần đục lỗ song song với đường ống thì van ở trạng thái mở, nếu vuông góc với đường ống sẽ ở trạng thái đóng.

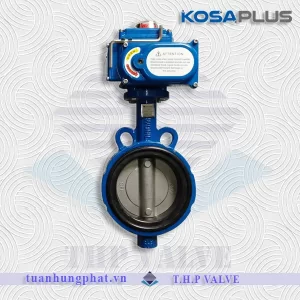

• Van bướm điều khiển điện

Van bướm điều khiển điện được thiết kế phần van cơ là van bướm với đĩa van có dạng 2 nửa bán nguyệt. Nếu đĩa van song song với dòng chảy van ở trạng thái mở, còn nếu vuông góc thì ở trạng thái đóng. Kiểu dáng lắp đặt van: lắp bích, wafer, tai bích rút gọn…Ưu điểm đóng mở nhanh, không gây tổn thất dòng, lắp đặt đơn giản, vận hành dễ dàng…

Ứng dụng nổi bật của van điều khiển điện

Hiện nay, van điều khiển điện được ứng dụng nhiều trong những hệ thống mang tính tự động hóa. Vì cơ chế vận hành hoàn toàn tự động, không cần dùng sức người, thời gian đóng mở nhanh, linh hoạt, chính xác. Một số ứng dụng phổ biến:

• Trong môi trường hóa chất, nước thải có tính chất ăn mòn mạnh, độc hại ảnh hưởng đến sức khỏe của người vận hành.
• Trong các khu công nghiệp, nhà máy, xí nghiệp có quy mô, hệ thống lớn.
• Trong hệ thống PCCC.
• Trong hệ thống môi trường hơi nóng có mức nhiệt cao tại các lò hơi, lò sấy…
• Trong hệ thống khí nén có áp lực lớn.

Khi mua van điều khiển điện, Bạn cần cân nhắc yếu tố gì?

Van điều khiển bằng điện là một thiết bị van đường ống, cũng là một thiết bị sử dụng điện năng. Mà đã là thiết bị thì cần phải có những thông số về kỹ thuật để đảm bảo chúng vận hành tốt, hiệu quả. Vậy khi mua, chúng ta cần cân nhắc đến những thông số nào của van điều khiển điện?

• Thân van: Để lắp đặt được lên hệ thống đường ống thì cần phải lựa chọn kích cỡ phù hợp. Bên cạnh đó, kiểu kết nối và tiêu chuẩn kết nối của van cũng phải được đồng bộ cùng hệ thống. Và thân van tiếp xúc trực tiếp với lưu chất nên cần phải lựa chọn chất liệu sở hữu các thông số kỹ thuật phù hợp với điều kiện làm việc.
• Bộ điện: Bên cạnh các thông số về điện áp, dòng điện VAC hay VDC, Bạn cần phải chú trọng về hiệu năng của bộ điện. Các thiết bị có thân van càng lớn càng yêu cầu lực momen xoắn lớn để đủ sức vận hành đóng mở. Thông thường, Nhà sản xuất sẽ cung cấp thông tin về model bộ điện tương ứng với kích cỡ van và từng loại van. Bạn hãy chú ý về điểm này.
• Vận hành ON/OFF hay tuyến tính? Nhu cầu của bạn tại vị trí lắp van là mở – chặn hay điều tiết lưu chất? Thực tế, van điều khiển điện tuyến tính hoàn toàn có thể vận hành chức năng đóng mở ON/OFF khi cấp tín hiệu 10VDC hoặc 20mA (tùy loại). Tuy nhiên, giá thị trường của van tuyến tính thường cao hơn khoảng 1,5 đến 2,5 lần so với van ON/OFF.

Vận hành van điều khiển bằng điện cần chú ý điều gì?

• Điều kiện lắp đặt van được chúng tôi khuyến nghị là nên lắp trong nhà ở điều kiện khô ráo. Nếu vị trí van cần lắp ngoài trời hoặc vị trí có nước – dung dịch bắn thì nên thiết kế mái che. Mặc dù van điều khiển bằng điện có trang bị tiêu chuẩn IP67, song điều này giúp van của bạn có tuổi thọ tốt hơn.
• Đây là một thiết bị sử dụng điện làm năng lượng vận hành. Vì vậy, điều đầu tiên chúng ta cần chú ý nguồn điện đấu nối cho van điều khiển điện đã phù hợp chưa? Nguồn điện cấp vào có ổn định hay không? Hệ thống dây dẫn điện cấp nguồn có bị rò rỉ, đứt, chập hay không? Trước khi khởi động vận hành, Bạn nên kiểm tra kỹ những vấn đề trên nhé.
• Thiết bị van cũng là một mắt xích trong hệ thống đường ống. Vì vậy, thiết bị van điều khiển điện cũng cần phải được kiểm tra, bảo dưỡng thường xuyên. Các vấn đề như lỏng các mối nối gây rò rỉ, hay thậm chí nứt vỡ do tác động từ bên ngoài,… đều cần phải được phát hiện và khắc phục sớm nhất có thể. Đây chính là lý do Bạn cần có lịch trình bảo trì bảo dưỡng hệ thống định kỳ.
• Khi mua, Bạn đã cần phải cân nhắc thiết bị có đáp ứng được điều kiện làm việc của hệ thống hay không: lưu chất có phù hợp hay không, nhiệt độ môi trường có phù hợp không?,… Tuy nhiên trong vận hành hệ thống sẽ không thiếu trường hợp bị quá tải áp suất, nhiệt độ lưu chất bỗng dững tăng vọt,… Khi có hiện tượng bất thường thì các thiết bị nói chung rất dễ bị tổn hại. Hãy kiểm tra và đánh giá mức ảnh hưởng đến thiết bị Bạn nhé.
