Cách đấu điện van điện từ

Bạn đang tìm hiểu cách đấu điện van điện từ sao cho đúng kỹ thuật và an toàn? Bài viết này sẽ hướng dẫn chi tiết từ việc nhận biết dây, chọn đúng nguồn điện 12V – 24V – 220V cho đến sơ đồ đấu dây thực tế và những lỗi thường gặp khi thi công. Nắm rõ cách đấu điện van điện từ không chỉ giúp thiết bị hoạt động ổn định mà còn tăng độ bền và hạn chế rủi ro trong vận hành.

Các bước chuẩn bị khi đấu điện van điện từ

Để quá trình đấu điện diễn ra chính xác, an toàn và đảm bảo van điện từ vận hành ổn định, bạn cần thực hiện đầy đủ các bước chuẩn bị sau:

Trước khi đấu điện van điện từ cần phải chuẩn bị: tua vít, đồng hồ đo, Băng keo, Kìm,…

Kiểm tra điện áp cuộn coil (24VDC, 12VDC, 220VAC,…)

Trước khi đấu dây, hãy kiểm tra tem thông số hoặc ký hiệu trên cuộn coil của van.

• Van điện từ DC (12V/24V) thường dùng cho hệ thống điều khiển, PLC hoặc các ứng dụng yêu cầu an toàn điện.
• Van điện từ AC 110V/220V dùng phổ biến trong dân dụng và công nghiệp.

Việc đấu sai điện áp có thể khiến cuộn coil cháy, gây nguy hiểm hoặc làm van không hoạt động.

Xác định môi trường lắp đặt

Môi trường đặt van ảnh hưởng trực tiếp đến độ bền của cuộn coil.

• Ưu tiên vị trí khô thoáng, tránh nước mưa, tránh hơi ẩm.
• Nếu lắp ngoài trời hoặc gần nguồn nước, nên chọn coil có chuẩn IP65 – IP67 để chống bụi và chống nước.
• Không để cuộn coil tiếp xúc trực tiếp với hóa chất hoặc nước nóng.

Chuẩn bị dụng cụ cần thiết

Để thao tác chính xác và nhanh chóng, bạn nên chuẩn bị: Tua vít, Đồng hồ đo điện, Băng keo điện hoặc ống gen co nhiệt, Kìm tuốt dây, kìm bấm cos.

>> Bạn cũng có thể xem cách lắp đặt van điện từ chi tiết, dễ thực hiện tại đây!

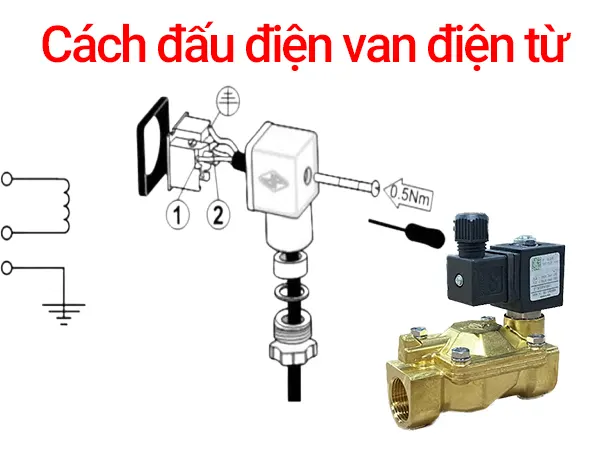

Cách đấu điện van điện từ

Cách đấu điện van điện từ 220V

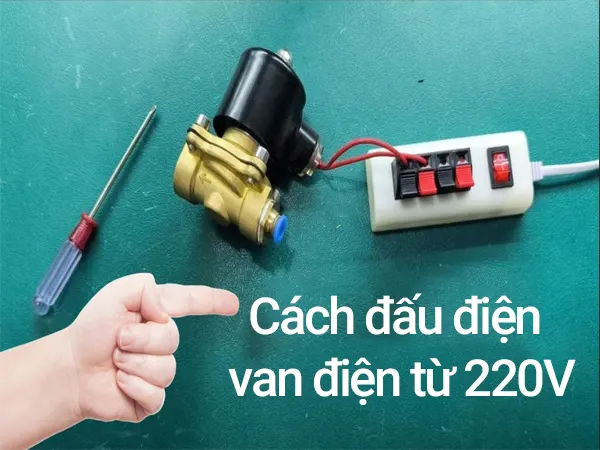

Hướng dẫn chi tiết cách đấu điện van điện từ 220V

Đối với loại van điện từ 220V, bạn có thể thực hiện theo các cách sau:

• Đấu 1 dây coil vào dây L (dây nóng) của nguồn điện 220V.
• Đấu dây còn lại vào dây N (dây trung tính).
• Nếu van có vỏ kim loại, nên đấu thêm dây nối đất vào thân van tại ký hiệu “⏚”.
• Sau khi đấu xong, cấp nguồn để kiểm tra. Van sẽ phát tiếng “tạch nhẹ” và mở khi có điện.

Lưu ý về tiếp địa – chống giật – an toàn vận hành

• Bắt buộc phải đấu tiếp địa nếu cuộn coil hoặc thân van bằng kim loại.
• Dùng CB chống giật (ELCB/RCD) nếu khu vực ẩm hoặc gần nước.
• Không để nước hoặc hơi nước phun trực tiếp vào coil 220V.
• Cuộn coil 220V vận hành lâu có thể ấm hoặc nóng nhẹ → đây là bình thường, nhưng nóng quá là dấu hiệu đấu sai điện áp hoặc kẹt lõi thép.

Cách đấu điện van điện từ 24VDC / 12VDC

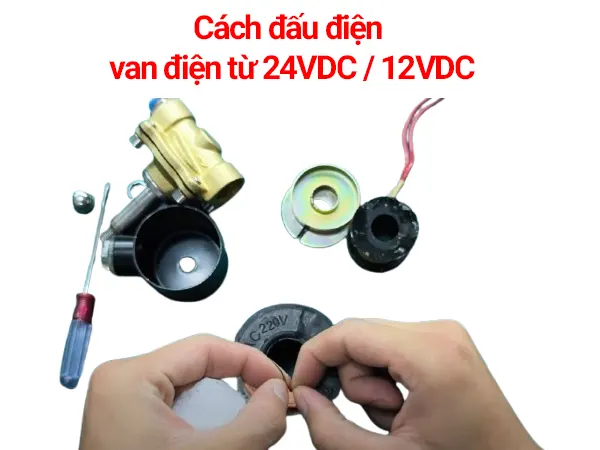

Hướng dẫn chi tiết cách đấu điện van điện từ 24V

Giải thích đấu cực dương (+) và cực âm (–)

Van điện từ 24VDC bắt buộc phải đấu đúng cực:

• Dây màu đỏ → cực dương (+)
• Dây màu đen → cực âm (–)

Nếu đấu ngược, phần lớn coil DC vẫn hoạt động, nhưng dễ gây từ trường yếu, van mở không hết hoặc nhanh hỏng.

Các bước đấu điện chi tiết

Bước 1: Ngắt toàn bộ nguồn điện

• Để đảm bảo an toàn và tránh chập điện khi thao tác.

Bước 2: Xác định dây dương và âm

Từ bộ nguồn:

• Dây màu đỏ / ký hiệu V+ → Dương
• Dây màu đen / ký hiệu V− → Âm

Bước 3: Kết nối dây dương (+) vào coil

• Dùng domino hoặc jack nối
• Siết chặt để tránh đánh lửa hoặc tiếp xúc kém

Bước 4: Kết nối dây âm (–) vào coil

• Hoàn tất mạch điện kín
• Kiểm tra lại xem dây có bị hở hay đảo cực không

Bước 5: Cấp nguồn thử nghiệm

• Bật nguồn → nghe tiếng “tạch” nhẹ khi van mở

Bước 6: Kiểm tra

• Van không nóng bất thường
• Lưu lượng nước/khí qua van đúng như thiết kế

Lưu ý quan trọng khi đấu van điện từ DC

• Không dùng nhầm nguồn AC cho van DC. Vì nó sẽ gây cháy cuộn coil ngay lập tức.
• Tránh cấp điện quá áp
• Nên dùng diode chống ngược. Khi điều khiển qua relay hoặc PLC, diode chống ngược bảo vệ linh kiện khỏi xung điện cảm khi ngắt cuộn coil:
• Không để van cấp điện liên tục 24/24. Điều này làm cho cuộn coil nóng và giảm tuổi thọ. Nếu bạn cần vận hành lâu dài thì hãy dùng timer hoặc relay nhiệt thay thế.
• Sau khi đã đấu nối van điện từ DC xong bạn cần kiểm tra xem van điện từ vận hành ổn định chưa.

Việc đấu điện van điện từ tưởng đơn giản nhưng đòi hỏi sự chính xác và tuân thủ đúng kỹ thuật. Chọn đúng điện áp, đấu dây đúng cách và kiểm tra an toàn trước khi vận hành sẽ giúp van hoạt động bền bỉ, ổn định và hạn chế tối đa sự cố. Chỉ cần thực hiện đúng các bước hướng dẫn, bạn hoàn toàn có thể lắp đặt van điện từ nhanh chóng và an toàn cho mọi hệ thống.
