Đồng hồ đo lưu lượng hơi nóng

Đồng hồ đo lưu lượng hơi nóng là thiết bị được sử dụng rất nhiều trong các công trình vận hành bằng hơi nước hiện nay. Mục đích của việc lắp là giúp người dùng kiểm tra chính xác lượng hơi đã dùng trong thời gian nhất định tính theo m3. Vậy bạn có biết chính xác thiết bị này là gì không? Hãy cùng tìm hiểu dưới đây nhé!

Mô tả sản phẩm đồng hồ đo lưu lượng hơi nóng

Đồng hồ hơi nóng là gì? Là một thiết bị lưu lượng kế; dùng để đo đạc thông số về lưu lượng của hơi trong hệ thống đi qua vị trí lắp đồng hồ. Đồng hồ đo lưu lượng hơi có thể dùng cho các môi trường lưu chất như: hơi nóng, các chất khí, chất lỏng; Song thường được gọi chung là đồng hồ hơi nóng hoặc đồng hồ đo lưu lượng hơi nóng.  Sản phẩm thường được ứng dụng trong các hệ thống hóa dầu – dầu khí, nhiệt điện, ngành công nghiệp thực phẩm,…

Sản phẩm đồng hồ hơi nóng do Tuấn Hưng Phát phân phối của thương hiệu Woteck Đài Loan. Chúng sử dụng cơ chế cảm ứng điện từ cho kết quả đo đạc có độ chính xác cao. Thông số đo đạc bao gồm lưu lượng tức thời và lưu lượng toàn thời gian (lưu lượng tổng).

Thông số kỹ thuật đồng hồ hơi

Nhằm đáp ứng nhu cầu đại chúng, Đơn vị sẽ nhập khẩu lưu kho sẵn hàng các sản phẩm có tính phổ biến. Tuy vậy, những sản phẩm có tính chất đặc thù về chất liệu, kích cỡ,… có thể đặt hàng theo yêu cầu. Vì vậy, Quý vị đừng vội thất vọng khi không thấy thông số kỹ thuật mình yêu cầu nhé.

• Tùy chọn phiên bản: Compact – Remote
• Kích cỡ: DN25 – DN150 có sẵn/ DN200 – DN300 đặt hàng
• Kích thước và áp lực: DN15 – DN200 MAX 4.0MPa, DN250-DN300 MAX 1.6MPa
• Kiểu kết nối: Mặt bích BS, JIS 10K
• Chất liệu thân: SS316 (Có tùy chọn vật liệu khác)
• Chất liệu sensor cảm biến: SS316L
• Màn hình hiển thị: 2 dòng 16 ký tự
• Thông số hiển thị: lưu lượng tức thời và lưu lượng tổng
• Nhiệt độ làm việc:
  + Loại áp điện: -40 ~ 150°C , -40 ~ 260°C, -40 ~ 330°C
  + Loại điện dung: -40 ~ 400°C, -40 ~ 500°C ( Liên hệ đặt hàng )
• Gia tốc rung cho phép: 1.0 ~ 2.0g
• Cấp chính xác: ± 1% R, ± 1,5% R ; Trình cắm : ± 2,5% R ,
• Nguồn điện: 12V, 24V, 220V / Sử dụng pin: pin 3.6V
• Tín hiệu đầu ra: 4 ~ 20mA
• Hệ số tổn thất áp suất: tiêu chuẩn Cd ≤ 2.4 của JB / T9249
• Chứng chỉ cháy nổ: ExdⅡia CT2-T5, ExdⅡCT2-T5
• Cấp độ bảo vệ: IP68
• Điều kiện môi trường xung quanh: Nhiệt độ: -20 ~ 55, độ ẩm tương đối: 5% ~ 90%, khí quyển áp lực: 86 ~ 106kPa
• Môi trường lưu chất: nước, hơi nóng, khí nén, khí gas,…
• Khoảng cách truyền:
  + Loại đầu ra xung hệ thống ba dây: ≤300m
  + Loại đầu ra tiêu chuẩn hệ thống hai dây (4 ~ 20mA) 1500m
  + RS485/HART ≤ 1200m.
• Thương hiệu sản phẩm: Woteck
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng
• Tình trạng: Sẵn hàng các size DN25 – DN150

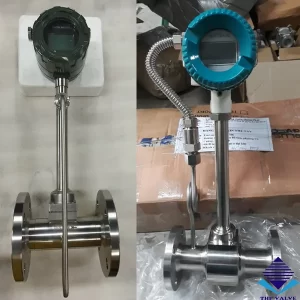

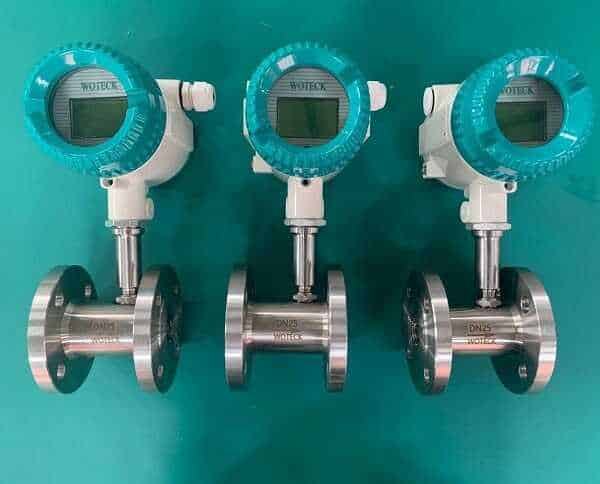

Hình ảnh thực tế đồng hồ hơi nóng tại kho Tuấn Hưng Phát

Các loại đồng hồ đo lưu lượng hơi nóng

Để đo lưu lượng hơi, hơi nóng, người ta đã sử dụng đến 7 công nghệ, cơ chế khác nhau. Tuy nhiên, ở đây Tuấn Hưng Phát sẽ giới thiệu đến Quý Vị 2 trong số đó:

• Vortex street flow meter (Đồng hồ đo lưu lượng hơi dạng đường xoáy) hoặc có thể gọi là Vortex shedding flow meter (Đồng hồ đo lưu lượnghơi dạng dòng xoáy)
• Flow Meter (đồng hồ đo lưu lượng hơi dạng cơ)

Các sản phẩm đồng hồ đo hơi nóng Tuấn Hưng Phát đang phân phối sử dụng 2 công nghệ này. Những công nghệ còn lại Tuấn Hưng Phát chưa hiểu quá rõ nên xin update sau. Dưới đây Chúng ta cùng đi sâu tìm hiểu về sản phẩm sử dụng 2 công nghệ trên.

Đồng hồ đo lưu lượng hơi nóng kiểu Vortex – (dòng xoáy)

Dạng đồng hồ đo hơi dạng dòng xoáy (vortex) này được ứng dụng rất phổ biến. Loại đồng hồ này sử dụng một vật cản trong lòng của đồng hồ để tạo các dòng xoáy hơi; và sensor cảm biến dao động của những dòng xoáy đó. Vì vậy, cơ chế của dạng đồng hồ này bị ảnh hưởng bới bọt khí, sự dung động của đường ống,… Thiết bị đồng hồ đo lưu lượng hơi dạng dòng xoáy thường được dùng trong hệ thống hơi nóng, hơi bão hòa.

Để được ứng dụng phổ biến như vậy đồng hồ hơi nóng vortex sở huux rất nhiều ưu điểm vượt trội:

• Thiết lập, cài đặt đơn giản
• Có chức năng tự chuẩn đoán
• Có khả năng tự bù nhiệt và áp suất
• Chất liệu – kết cấu chịu tải tốt, vận hành ổn định
• Sở hữu đa dạng tùy chọn: tùy chọn tín hiệu đầu ra, nguồn điện cấp,… phù hợp đa dạng nhu cầu các hệ thống khác nhau.

Đồng hồ đo lưu lượng hơi nóng dạng cơ

Đồng hồ đo lưu lượng hơi nóng dạng cơ này cũng được ứng dụng rất nhiều trong các hệ thống đường ống hiện nay. Nó thường thấy xuất hiện trong các công ty về may mặc, dệt nhuộm hay thực phẩm có sử dụng lò hơi, hơi nóng.

Sản phẩm này có cấu tạo đặc biệt hơn so với những dòng đồng hồ làm việc trong môi trường bình thường khác. Các bộ phận, linh kiện trong thiết bị đều là loại tốt và có khả năng chịu nhiệt cao. Đồng hồ cũng có 2 bộ phận chính là thân đồng hồ và mặt đồng hồ – bộ đếm số.

Nguyên lý làm việc cũng rất đơn giản. Khi dòng nước đi qua đồng hồ thì lực đẩy sẽ tác động lên trên cánh quạt khiến chúng quay liên tục.

Từ đó, nó sẽ tạo thêm 1 tác động lên trên hệ thống bánh răng bên trong bộ đếm số và làm cho các tuabin số được kết nối với bánh răng hoạt động theo trình tự đã cài đặt. Cuối cùng, bộ đếm số sẽ thực hiện chức năng của mình để đưa ra thông số chính xác nhất lên mặt hiển thị.

Đồng hồ đo nước nóng dạng cơ có khả năng đưa ra các giá trị đo được nhanh chóng. Với kiểu dáng đẹp mắt và thông dụng với người sử dụng.

Phần nắp được làm từ vật liệu nhựa bền, chống va đập tốt. Hộp số được lắp bên trong thên đồng hồ, nên đảm bảo tính chính xác cao, dễ đọc và có độ bền lớn. Vì thế, nó có thể ứng dụng trong mọi môi trường thời tiết khác nhau.

Kiểu lắp đặt đồng hồ cũng khá đa dạng với 2 loại cơ bản là: lắp ren và lắp bích. Qua đó, giúp người sử dùng dễ lắp đặt, bảo trì, bảo dưỡng.

Hiện nay trên thị trường có rất nhiều thương hiệu nổi tiếng sản xuất dòng đồng hồ đo nước nóng này. Chúng ta có thể kể đến như: Unik, Zenner, Pmax, Komax,… Đa số đều chỉ chịu mức nhiệt độ khoảng 80 độ C. Còn dòng chịu nhiệt tốt hơn có thể kể đến đồng hồ đo hơi nóng Woteck, Hansung chịu nhiệt lên đến 180 độ C.

Ứng dụng của đồng hồ đo hơi nóng

Tất nhiên đồng hồ đo hơi nóng sử dụng chủ yếu cho môi trường là hơi có nhiệt độ cao. Tuy nhiên, cụ thể thì thiết bị sử dụng cho môi trường lưu chất là hơi gì? sử dụng ở những hệ thống nào?

• Sử dụng để đo lưu lượng hơi bão hòa, hơi quá nhiệt, khí khô, khí ướt
• Giám sát lượng hơi nóng trong lò hơi
• Kiểm soát lưu lượng tổng và lưu lượng tức thời trong hệ thống cung cấp năng lượng
• Đo lưu lượng khí thải trong một hệ thống
• Đo lưu lượng khí đầu ra của máy nén khí

>> Có thể Bạn quan tâm: Van cầu hơi

Lưu ý khi lắp đặt đồng hồ đo lưu lượng hơi

• Trên thân đồng hồ có ký hiệu mũi tên ứng với chiều lưu chất đi qua đồng hồ. Khi lắp đặt Quý vị nên chú ý chiều mũi tên này để lắp đặt cho chính xác.
• Khoảng cách giữa đồng hồ và các thiết bị đường ống khác phải gấp 5 – 15 lần đường kính ống dẫn.
• Kích thước đồng hồ đo hơi phải phù hợp với đường ống, mặt bích. Tiêu chuẩn mặt bích của đồng hồ phải phù hợp với tiêu chuẩn mặt bích hàn chờ trên đường ống.
• Khi lắp đặt cần siết chặt đều các bulong
• Tiến hành vận hành thử và kiểm tra, đánh giá
• Nghiệm thu đưa vào vận hành hệ thống

Hiện nay, Tuấn Hưng Phát đang cung cấp đa dạng các loại đồng hồ đo lưu lượng hơi nước khác nhau. Qua đó sẽ đáp ứng tốt nhu cầu sử dụng của các bạn với những sản phẩm chất lượng. Các sản phẩm do THP cung cấp ra ngoài thị trường cam kết hàng chính hãng và nhập khẩu trực tiếp từ đơn vị sản xuất nên giá thành có độ cạnh tranh rất cao.

Do vậy, nếu bạn đang quan tâm đến sản phẩm và muốn tìm hiểu chi tiết hơn. Hãy liên hệ ngay với chúng tôi qua số hotline: 0915.891.666 hay Email: kinhdoanh@tuanhungphat.vn để được hỗ trợ nhanh chóng.
