Van cổng hay còn được gọi là van cửa, có tên tiếng Anh là Gate valve. Loại van này là một đặc trưng của dòng van chặn và van 2 chiều. Trong thực tế, van cổng được ứng dụng rất phổ biến trong các hệ thống đường ống, đặc biệt là các hệ thống cấp, xả nước – chất lỏng. Kết cấu van chắc chắn, có độ bền cao nên thường được lắp đặt tại các đầu nguồn của hệ thống hay phân nhánh. Hãy cùng chúng tôi tìm hiểu kỹ hơn về loại van cổng này ở bài viết dưới đây nhé!

Giới thiệu chung về van cổng

Van cổng là gì?

Van cổng – van cửa là thiết bị được lắp đặt trên hệ thống đường ống với nhiệm vụ chính là đóng/mở cho dòng lưu chất chảy qua. Van hoạt động dựa trên sự dịch chuyển nâng lên, hạ xuống của cánh van, có thể tưởng tượng giống như cánh cổng, chạy lên chạy xuống. Đây cũng chính là lý do tại sao loại van này có tên gọi phổ biến là van cổng.

Van cổng gang và van cổng inox Wonil Hàn Quốc

Van cửa gang và van cổng inox Wonil Hàn Quốc

Hiện nay, theo thống kê chung van cổng được ứng dụng rộng rãi trong nhiều công trình hệ thống cấp thoát nước, xử lý nước… trong các khu công nghiệp, nhà máy. Tuy nhiên, loại van này chỉ dùng để đóng/mở hoàn toàn lưu chất và không được khuyến khích dùng cho việc điều tiết lưu lượng dòng chảy. Mục đích để đảm bảo an toàn trong quá trình vận hành của hệ thống cũng như tuổi thọ lâu dài của van. Bởi khi đóng/mở áp lực dòng chảy sản sinh gần như không có nên sẽ không ảnh hưởng khi đi qua van.

Lịch sử của van cửa – Gate valve

Vào cuối thế kỷ 18, tại các nước La Mã cổ đại, Hy Lạp, Ai Cập con người đã phát minh ra loại van cổng thô sơ để chặn dòng nước bằng các thanh chắn phục vụ trong việc tưới tiêu. Thế nhưng, thời điểm đó phát minh này chưa có cách thức để đóng hoặc mở dòng chảy khi nước đã đủ mà chỉ đáp ứng được một phần nhu cầu của họ. Sau một thời gian cùng với sự phát triển của công nghệ vào khoảng giữa thế kỷ 19 đã có nhiều bước cải tiến vượt bậc.

Cụ thể van cổng được bắt đầu sử dụng để phục vụ ngành công nghiệp kiểm soát dòng chảy ở Hoa Kỳ, tấm thanh chấn được nâng cấp lên thành các vật liệu cao cấp hơn. Và bằng sáng chế van cổng đầu tiên được cấp cho ông New Haven, Charley W.Peckham ở Mỹ vào năm 1839 nhưng chỉ được áp dụng cho các loại van cửa. Còn van như chúng ta đang sử dụng hiện nay đến năm 1840 mới được cấp bằng sáng chế với tên gọi là “stop cock” và người được nhận là ông Theodore Scowden ở Cincinnati, Ohio.

van cổng năm 1899

van cổng năm 1899

Tuy nhiên, theo nghiên cứu van cổng của ông Scowden thực sự chỉ là van một chiều với nắp ca-po bắt vít nguyên thủy. Chính vì thế, càng về sau những nhà phát minh hàng đầu trên thế giới đã cố gắng cải tiến và sửa đổi các thiết kế bên trong và bên ngoài cũng như chất liệu của loại van cổng đó để đảm bảo phù hợp, đáp ứng được nhu cầu làm việc đa dạng của các công trình, hệ thống…

Gate valve là gì?

Van cổng có tên tiếng Anh là Gate valve. Trong đó, gate là cổng – cửa còn valve là van – một thiết bị đóng mở đường ống. Ngoài ra, van cổng còn được chia ra rất nhiều loại, dưới đây là một số tên gọi của các loại thông dụng:

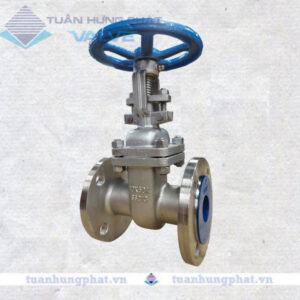

– Van cổng ty nổi: Rising stem gate valve
– Van cổng ty chìm: Non rising stem gate valve
– Van cổng điều khiển điện: Motorized gate valve hoặc Electrically actuated gate valve.
– Van cổng điều khiển bằng khí nén: Pneumatic actuated gate valve.
– Van cổng kết nối ren: Threaded gate valve
– Van cổng kết nối bích: Flange connection gate valve

Các tên gọi khác của van cổng

Bên cạnh tên gọi chính và phổ biến nhất là van cổng hoặc gate valve do đặc thù ngôn ngữ của từng vùng miền van cổng sẽ còn được gọi với một số tên gọi khác như sau:

Van cổng Van cửa
Van chặn Van 2 chiều

Trong thực tế, van cổng và van cửa là hai tên gọi khác nhau của loại van này. Tuy nhiên, van chặn, van 2 chiều là chỉ hai dòng van có tính chất khác nhau. Song loại van cổng lại là điển hình, đại diện cho cả 2 dòng van kể trên. Vì vậy lâu dần người dùng cũng coi van cửa là mặc định của hai dòng van.

Cấu tạo van cửa

Cấu tạo van cổng

Cấu tạo van cổng

Van cổng có cấu tạo dành cho các đường ống, thường có xu hướng công nghiệp hóa, nó thường đúc từ các vật liệu chắc chắn, có độ bền cao, chịu lực tốt như: Van cửa gang, van cổng inox, van cửa đồng, van dao… có đầy đủ các tiêu chuẩn kết nối, phù hợp với hầu hết các đường ống hiện nay.

Thân và nắp van ( Body and bonnet)

Thân và nắp van cổng

Thân và nắp van cổng

Bộ phận quan trọng và lớn nhất có nhiệm vụ bao bọc, bảo vệ các bộ phận bên trong van cửa, được đúc nguyên khối bằng chất liệu gang, inox, đồng, nhựa…Bên ngoài thân thường được sơn phủ thêm một lớp sơn Epoxy để chống bám bụi và tăng khả năng chịu nhiệt, chịu bền dưới tác động của môi trường.

Đĩa van ( Disk)

Các loại đĩa van cổng

Các loại đĩa van cổng

Đĩa van hay còn gọi là cánh van có hình dạng tròn và dẹt, là bộ phận tiếp xúc với lưu chất, thường được làm bằng chất liệu inox để tăng độ bền, khả năng chống chịu ăn mòn cũng áp suất và nhiệt độ cao. Đĩa van có nhiệm vụ đóng/mở dòng lưu chất vì được thiết kế cố định với trục van mà trục van lại liên kết với tay van. Khi thực hiện xoay tay quay sẽ tạo ra tác động giúp đĩa van nâng lên, hạ xuống cho lưu chất đi qua.

Trục van (Ty van)

Trục van cổng ( Ty van)

Trục van cổng ( Ty van)

Là một thanh kim loại dài được làm bằng chất liệu cứng có thể chịu lực, chịu ma sát tốt. Vì trục van là bộ phận kết nối giữa đĩa van và bộ điều khiển với nhiệm vụ nhận tín hiệu từ trung tâm điều khiển để làm đĩa van chuyển trạng thái từ đóng sang mở, hoặc ngược lại nên chịu lực rất nhiều. Ở van cổng ty chìm, đầu dưới kết nối với đĩa van sẽ được thiết kế lỗ ren trên xuống còn van cửa ty nổi là một thanh chốt được hàn cố định nên dễ nhận biết trạng thái của van qua việc quan sát phần ty nổi hay chìm.

Cổng kết nối

Thân van cửa kết nối với hệ thống đường ống bằng 2 kiểu nối bích và nối ren kết hợp với các bulong. Loại lắp bích thường được dùng trong đường ống có kích thước lớn vì có độ bền, chắc chắn cao. Còn loại nối ren thì phù hợp với đường ống nhỏ, thao tác lắp đặt cũng khá dễ dàng, không đòi hỏi kỹ thuật cao.

Thiết bị điều khiển

Đây là 1 thiết bị dùng để điều khiển thay đổi trạng thái đóng mở của van theo ý muốn, có 2 dạng điều khiển chính: điều khiển dạng vô lăng và điều khiển dạng điện và khí nén. Tùy thuộc vào nhu cầu sử dụng, quý khách cần cân nhắc, tham khảo để lựa chọn những dòng van phù hợp với mình.

Gioăng làm kín

Được làm từ cao su PTFE và phân bố ở xung quanh đĩa van và đường ống mục đích tạo độ khít giữa thân van và đường ống, tránh được các hiện tượng rò rỉ, trào ngược lưu chất.

Nguyên lý hoạt động van cửa

Về cơ bản, tất cá các loại van cửa sẽ hoạt động theo nguyên lý nâng lên hạ xuống của đĩa van. Khi có tác động từ bộ phận điều khiển trục van sẽ dịch chuyển và tạo ra một lực khiến đĩa van cũng dịch chuyển theo hướng đi lên hoặc đi xuống để cho phép hoặc ngăn chặn dòng lưu chất chảy qua. Cụ thể:

Mô tả hoạt động của van cổng

Mô tả hoạt động của van cổng

Dòng van điều khiển bằng tay quay: Thường van cửa ty nổi, van ty chìm và van cổng tín hiệu điện sẽ được thiết kế dạng điều khiển này. Cơ chế hoạt động dựa vào sức người, dạng thủ công. Nếu muốn mở van chỉ cần quay vô lăng ngược chiều kim đồng hồ, trục van sẽ kéo đĩa van lên, cho phép dòng chảy đi qua, còn nếu muốn đóng van thì quay ngược lại.
Dòng van điều khiển từ xa bằng điện hoặc khí nén: Cơ chế hoạt động của loại van này hoàn toàn tự động thông qua động cơ điều khiển được kết nối với van thông qua trục van. Khi được cung cấp điện, động cơ sẽ tác động momen xoắn truyền đến trục van giúp đĩa van nâng lên hạ xuống để dòng lưu chất đi qua. Với ưu điểm khả năng đóng mở nhanh, không cần điều khiển thủ công, thích hợp cho những hệ thống có cơ sở hạ tầng đồng bộ, nhiều đường ống cần đóng mở liên tục.

Đánh giá chung về van cổng

Ưu điểm

  • Chất liệu kết cấu nên van cổng được làm 100% từ các kim loại như gang, đồng, inox, thép không gỉ…có độ bền cao cùng khả năng chịu nhiệt độ, áp suất lớn và tác động từ các yếu tố thời tiết.
  • Thân van được đúc nguyên khối đảm bảo độ chắc chắn, an toàn, bên ngoài còn được sơn phủ Epoxy để chống bám bẩn cũng như chống chịu từ môi trường.
  • Có độ bền dài lâu, theo đánh giá chung của khách hàng khi sử dụng dòng van cổng có tuổi thọ 10 năm trở lên.
  • Công suất hoạt động cao, có thể đóng mở liên tục nhiều lần trong 1 ngày. Bên cạnh đó, van cổng đóng mở chuyển động từ từ, nên sẽ không gặp hiện tượng búa nước như các dòng van khác.
  • Do cơ chế đóng mở của đĩa van, khi lưu chất đi qua sẽ không bị ảnh hưởng bởi bất kỳ vật thể nào, lưu chất có thể tự do lưu thông, không bị giảm áp suất, ngoài ra nó còn có thể lưu thông dòng lưu chất từ 2 hướng khác nhau.
  • Cấu tạo khá đơn giản, thiết kế nhỏ gọn tiện lợi cho quá trình vận chuyển, lắp đặt, bảo dưỡng và bảo trì.
  • Phạm vi ứng dụng rộng rãi trong hầu hết các ngành nghề ngoài môi trường chất lỏng như nước, hóa chất dầu, xăng… còn được dùng trong môi trường có chứa chất rắn dạng hạt, hệ thống hơi, khí nén.
  • Van cửa ty nổi được cấu tạo phần ty van nổi nên dễ dàng quan sát quá trình vận hành đóng hay mở của van.
  • Van cổng ty chìm được thiết kế phần ty chìm vào bên trong thân van nên không tốn diện tích lắp đặt, phù hợp với mọi vị trí có không gian hẹp.
  • Van cửa tín hiệu điện truyền tín hiệu thông báo quá trình đóng/mở thông qua công tắc giám sát nên lắp đặt được ở nhiều vị trí khác nhau, nhất là chỗ bị che khuất, dưới sâu, cách xa trung tâm điều khiển.
  • Đa dạng kích cỡ, chủng loại, kích cỡ từ van cổng DN25, DN50, DN80 đến van cổng DN100, DN200…
  • Vận hành đơn giản, ít tốn năng lượng vì cánh van được thiết kế vuông góc với dòng chảy.

Nhược điểm

  • Không được dùng để điều tiết dòng chảy mặc dù có độ bền cao những dưới áp lực lớn đĩa van rất dễ bị cong, vênh, giảm tuổi thọ.
  • Quá trình đóng mở chậm cần mất thời gian, nhất là với loại van vận hành thủ công bằng tay quay. Do vậy nên không được khuyến cáo lắp đặt ở vị trí yêu cầu đóng mở nhanh.
  • Khi không được đóng/mở hoàn toàn dễ tạo ra rung động và tiếng ồn lớn vì cánh van va đập vào dòng chảy.
  • Van ty nổi chiếm nhiều diện tích, không gian lắp đặt vì được thiết kế phần ty van nổi.

Cách vận hành van cổng

Cách vận hành van cổng bằng tay

Cách vận hành van cổng bằng tay

Vận hành bằng tay

Với các loại van cổng như van ty nổi, van ty chìm vận hành bằng tay sẽ dùng 100% sức người để điều khiển quá trình vận hành của van. Cụ thể trên bộ phận tay quay sẽ có mũi tên hướng dẫn chiều quay của vô lăng để đóng hoặc mở van. Khi tiến hành mở chúng ta chỉ cần xoay tay quay vô lăng theo ngược chiều kim đồng hồ, trục van tạo ra một lực tác động kéo đĩa van dịch chuyển theo hướng đi lên, cho phép dòng lưu chất chảy qua. Còn nếu muốn đóng van ngăn chặn không cho lưu chất chảy qua chỉ cần xoay tay quay theo cùng chiều kim đồng hồ.

Vận hành điều khiển điện, khí nén

Tùy chọn này có thân van là van cổng, và bộ phận điều khiển vận hành là mô tơ điện điều khiển hoặc xy lanh khí nén. Thân van được điều khiển đóng/mở hoàn toàn tự động khi được cấp nguồn điện hoặc khí nén. Và người dùng sẽ điều chỉnh theo chỉ báo của bộ phận chỉ báo hoặc công tắc giới hạn. Cụ thể khi cung cấp điện, khí nén động cơ bên trong sẽ biến đổi điện năng thành động năng. Lực này sẽ truyền tải thông qua hệ số bánh răng và hộp số thứ cấp đến trục van. Cùng với đó đĩa van sẽ được xoay 360 độ kéo trục van đi lên và mở van, tạo khoảng trống cho phép dòng lưu chất đi qua. Khi đạt tới vị trí mở hoàn toàn công tắc hành trình sẽ kích hoạt thực hiện ngắt nguồn cung cấp điện. Nếu muốn đóng van lại tiếp tục cấp điện hoặc khí nén.

Ứng dụng van cổng

Hiện nay, van cổng được sử dụng phổ biến trong khá nhiều lĩnh vực, nhất là môi trường chất lỏng. Với mỗi môi chất khác nhau sẽ có những loại van có chất liệu tương ứng, ví dụ như van cửa đồng, gang, inox. Và tùy vào mục đích sử dụng cũng sẽ có những kích cỡ tương ứng như van cổng DN32, van DN40, DN65, DN150, DN200… Dưới đây là một số ứng dụng thiết thực nhất của van cổng:

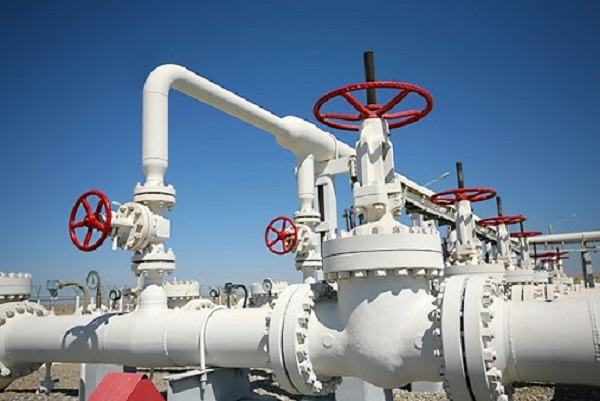

Ứng dụng của van cổng

Ứng dụng của van cổng

  • Trong các nhà máy sản xuất, chế biến: van được sử dụng trong hệ thống HVAC – hệ thống điều hòa không khí bởi độ bền cao, cách sử dụng đơn giản, tiện lợi.
  • Trong công nghiệp dầu khí: sử dụng nhiều van cổng inox trong đường ống dầu, khí đốt vì chịu được ăn mòn hóa chất và được thiết kế đặc biệt theo tiêu chuẩn quốc tế.
  • Trong ngành hàng hải: ứng dụng rộng rãi trong các con tàu lớn đòi hỏi khả năng tạo ra năng lượng, xử lý, quản lý nước thải và kiểm soát HVAC. Bởi van cửa – gate valve có chức năng điều chỉnh tải, lưu trữ năng lượng, cung cấp nước, lưu trữ hàng hóa lỏng…
  • Trong hệ thống phòng cháy chữa cháy và cứu hỏa.
  • Trong ngành thực phẩm, đồ uống, nước giải khát..
  • Trong hệ thống thủy lợi, tưới tiêu nông nghiệp
  • Trong hệ thống cấp nước sạch, nước sinh hoạt hàng ngày cho các khu chung cư, nhà cao tầng…

Phân loại van cổng

Van cổng ty nổi Van cổng ty chìm
Van cổng gang Van cổng inox
Van cổng thép Van cổng đồng
Van cổng nhựa

1. Theo cách hoạt động của trục van

Dựa vào cấu tạo của phân trục van (ty van) có thể chia van cổng thành 2 loại chính là ty nổi và ty chìm, cụ thể:

1.1. Van cổng ty nổi

Hoạt động của van cổng ty nổi

Hoạt động của van cổng ty nổi

Đây là loại van cửa có phần ty van được thiết kế nổi, trong quá trình vận hành có thể dễ dàng quan sát được quá trình đóng mở của van nhờ bộ phần này. Khi trục van được nâng lên phần ty sẽ nổi, đĩa van mở cho dòng lưu chất chảy qua, khi trục van hạ xuống, ty van chìm, đĩa van sẽ được đóng lại để ngăn dòng lưu chất. Thường khi lắp đặt van cổng ty nổi sẽ chiếm nhiều diện tích do phần ty nổi nên không phù hợp ở những nơi có không gian hẹp.

1.2. Van cổng ty chìm

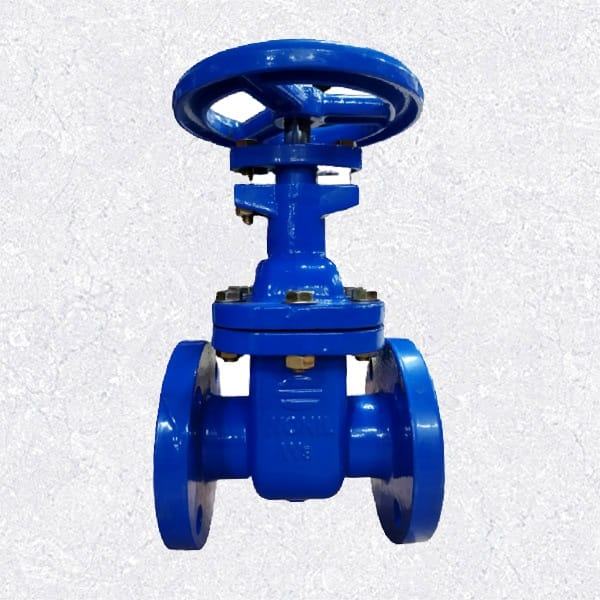

Van cổng ty chìm

Van cổng ty chìm

Van cổng ty chìm sẽ có phần ty nằm gọn bên trong thân van, không nhìn rõ như ty nổi. Do vậy mà khi vận hành sẽ không biết được van đang ở trạng thái đóng hay mở vì chỉ có đĩa van ở bên trong là di chuyển lên xuống. Tuy nhiên, loại van này lại có ưu điểm là toàn bộ van sẽ không thay đổi kích thước khi hoạt động nên thích hợp để lắp đặt ở những nơi có không gian hẹp hoặc dưới lòng đất.

2. Theo phương thức hoạt động

Dựa theo phương thức hoạt động hay cách vận hành van cổng sẽ được chia thành 2 loại; tự động và thủ công, cụ thể:

2.1. Van cổng vận hành thủ công

Đây là loại van được sử dụng nhiều trong hệ thống đường ống có kích thước nhỏ hoặc trung bình. Bởi cách vận hành là thủ công 100% bằng tay, dựa vào sức người để điều khiển quá trình đóng/mở của van. Do vậy nên sẽ mất nhiều thời gian và vận hành cũng tương đối chậm so với loại tự động bằng điện hay khí nén.

2.2. Van cổng vận hành tự động

Van cổng vận hành tự động sẽ được điều khiển bằng khí nén hoặc điện thông qua một động cơ và thay thế hoàn toàn sức người. Khi van hoạt động, động cơ sẽ truyền động qua hộp số tới trục van giúp cánh van nâng lên hoặc hạ xuống để lưu chất đi qua. Ứng dụng của loại van này trong đường ống có kích cỡ lớn và ở những vị trí có diện tích hẹp, khó vận hành bằng tay.

3. Theo vật liệu sản xuất

Để đáp ứng nhu cầu sử dụng trong nhiều loại môi trường khác nhau, van cổng cũng được chế tạo từ nhiều loại vật liệu. Dựa vào yếu tố này có thể chia thành 5 loại chính như sau:

3.1. Van cổng gang

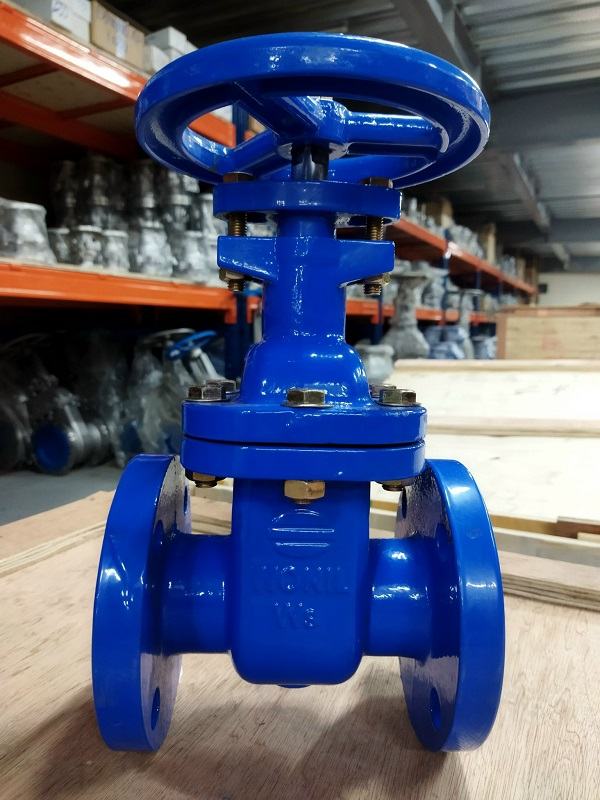

Van cổng gang

Van cổng gang

Đây là loại vật liệu sản xuất van cổng được sử dụng khá rộng rãi vì giá thành thuộc loại rẻ nhất. Hơn nữa đặc thù có độ bền cao, tính đúc và chịu nén tốt, chống mài mòn và chịu tải trọng tĩnh cao. Ứng dụng của van cổng gang trong hệ thống đường ống cấp thoát nước, HVAC, phòng cháy chữa cháy…

3.2. Van cửa đồng

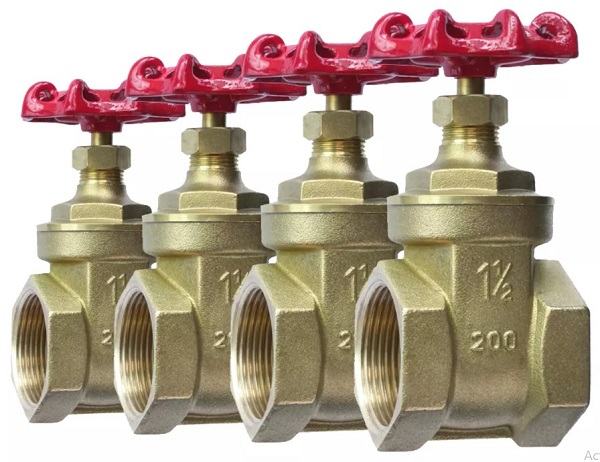

Van cổng đồng

Van cửa đồng

Van cửa đồng thường được chế tạo kiểu nối ren, chất liệu này có tính dẫn nhiệt, dẫn điện, uốn dẻo cao, khả năng chống ăn mòn cực tốt và có thể chịu được nhiệt độ 110 độ C. Chính vì vậy nên được ứng dụng rộng rãi trong hệ thống đường ống có kích thước nhỏ phục vụ sinh hoạt hàng ngày như cấp thoát nước, tưới tiêu nông nghiệp…

3.3. Van cổng thép

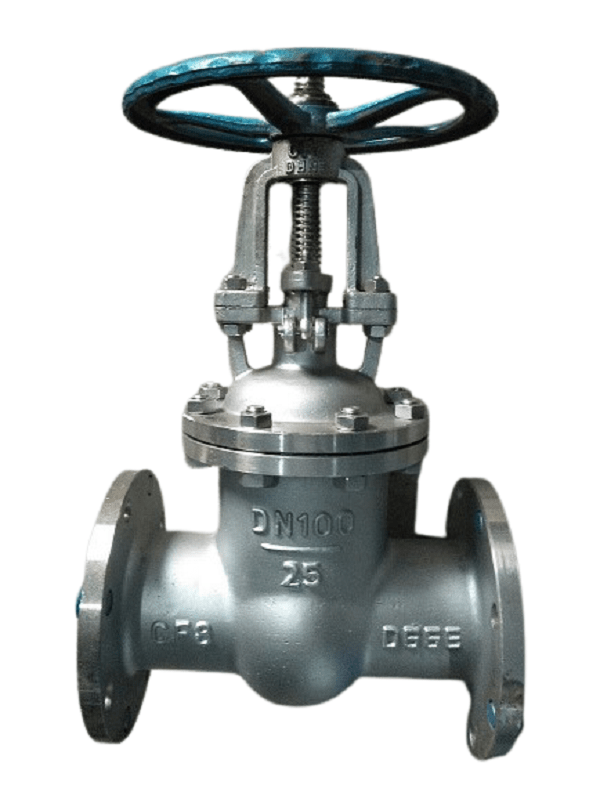

Van cổng thép

Van cổng thép

Van cổng thép có đặc tính chịu áp lực cực tốt từ PN16 đến PN40 trở lên và nhiệt độ tối đa có thể đến 500 độ C. Bởi bản chất thép là chất liệu có độ bền cao, chống va đập, chịu nhiệt, chống han gỉ, ăn mòn… Loại van này được sử dụng nhiều trong môi trường hơi nóng, khí nén, xăng, gas…

3.4. Van cổng nhựa

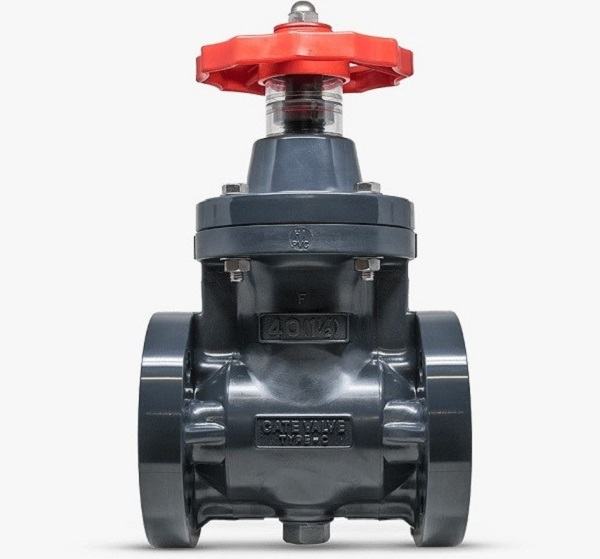

Van cổng nhựa

Van cổng nhựa

Van được làm bằng chất liệu nhựa PVC, UPVC hoặc CPVC…có khả năng chống oxy hóa, kháng hóa chất, không bị co ngót hay biến dạng dưới tác động của môi trường. Ngoài ra, bề mặt của loại van cổng nhựa này khá mượt, không bị nhám nhưng xét về độ bền, nó chỉ chịu được áp lực nhỏ hơn 16 bar. Do vậy nên được sử dụng trong các khu công nghiệp chế biến thực phẩm, đồ uống, bể chứa nước, cấp thoát nước, xử lý nước thải, nước sạch.

3.5. Van cổng inox

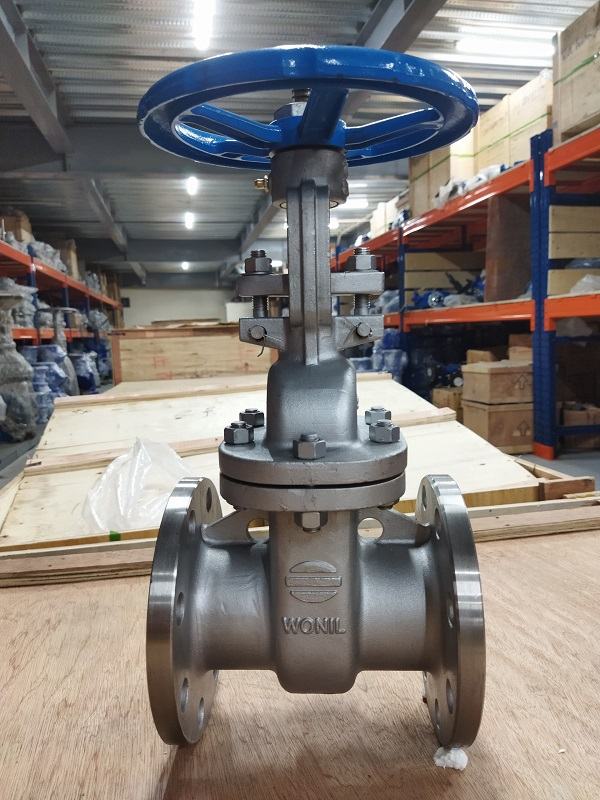

Van cổng inox

Van cổng inox

Van cổng inox là loại thông dụng gần như số 1 với 3 loại chất liệu chính là inox 201, 304 và 316 nhưng phổ biến và được dùng nhiều nhất vẫn là van cửa inox 304. Với khả năng chịu nhiệt cao, chịu lực tốt, không bị ăn mòn, không han gỉ, chống oxy hóa. Nên được dùng nhiều trong hệ thống đường ống ở các khu công nghiệp xăng, dầu, khí nén và cả hóa chất, acid…Tuy nhiên, xét về mặt chi phí so với các chất liệu van khác van cổng inox khá đắt.

4. Theo hãng và các quốc gia

4.1. Van cổng Hàn Quốc

Van cửa Hàn Quốc là dòng van được sử dụng khá nhiều trên thị trường hiện nay bởi giá thành châu Á nhưng lại được sản xuất trên dây chuyền công nghệ của châu u. Đặc biệt, có chất lượng cao, mẫu mã đẹp, nhiều kích cỡ, kiểu dáng nối ren, nối bích, đảm bảo chịu được nhiệt độ, áp suất cao và phù hợp với mọi điều kiện môi trường như nước, hóa chất, xăng, dầu…Một số thương hiệu Hàn Quốc trên thị trường hiện nay: van cổng Wonil, Samwoo, YDK….

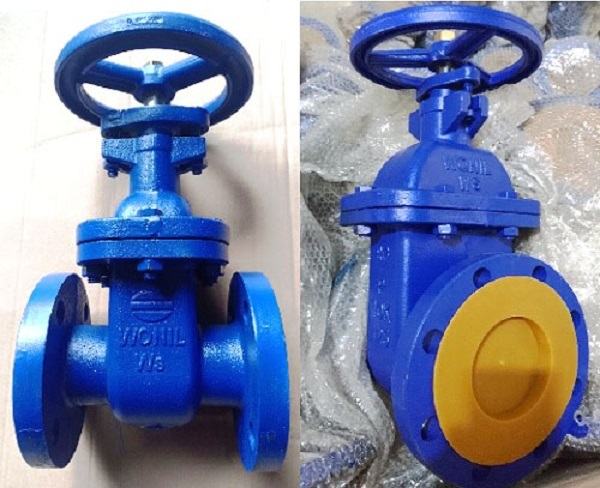

Van cổng Wonil Hàn Quốc

Van cổng Wonil Hàn Quốc

Nổi bật trong số đó có van cổng Wonil – thương hiệu van được thành lập từ năm 1987 với dây chuyền công nghệ sản xuất hiện đại và tất cả các sản phẩm đều đảm bảo đạt tiêu chuẩn chất lượng KS, KFI…Loại van này có thiết kế đơn giản, dễ dàng lắp đặt, trọng lượng nhẹ chỉ bằng 1,5 lần các loại van khác và được ứng dụng trong nhiều môi trường khác nhau: chất lỏng, khí, chất rắn, nhớt, hóa chất…Đặc biệt, còn có đa dạng mẫu mã, kiểu dáng, kích thước, cụ thể:

  • Van cổng gang ty chìm Wonil

Loại van này được sản xuất chất liệu chính là gang dẻo, kiểu kết nối mặt bích tiêu chuẩn JIS10K, thiết kế ty van nằm bên trong nên gọi là van cổng ty chìm. Khi vận hành thì ty van sẽ không được đẩy lên như dạng van ty nổi, van không thay đổi kích thước nên tiết kiệm được diện tích. Cũng chính vì thế mà van cổng ty chìm thường được lắp đặt trong các hệ thống không gian hẹp, vị trí sâu.

van cổng ty chìm wonil Hàn Quốc Van cổng gang ty chìm Wonil Hàn Quốc

  • Model: WGN – 10
  • Kiểu kết nối: JIS5k, JIS10k
  • Chất liệu: Gang cầu, gang xám
  • Trục ty: Thép SS410
  • Đĩa: Đồng
  • Nhiệt độ làm việc: 120ºC

Xem chi tiết

  • Van cổng gang ty nổi Wonil

Loại van này có thiết kế phần ty cao nên thời gian đóng mở lâu hơn van cổng ty chìm. Tuy nhiên lại có ưu điểm chỉ cần quan sát bên ngoài sẽ dễ dàng nhận biết được van đang ở trạng thái đóng hay mở. Bởi khi đóng phần ty của van sẽ hạ xuống còn khi mở thì phần ty van sẽ nhô cao ra ngoài. Thế nhưng van cổng ty nổi lại bị giới hạn không gian sử dụng, nhất là ở những hệ thống ở vị trí dưới sâu và không được sử dụng trong điều tiết lưu lượng nước mà chỉ dùng cho dòng chảy thắng.

Van cổng ty nổi Wonil Hàn Quốc

Van cổng gang ty nổi Wonil Hàn Quốc

  • Model: WG0-10
  • Chất liệu: Gang
  • Áp suất: 25bar
  • Nhiệt độ làm việc: 0 – 130ºC
  • Trục: Thép
  • Đĩa: Đồng hoặc inox
  • Max: 16kgf/cm³

Xem chi tiết

  • Van cổng tín hiệu điện Wonil

Van cổng tín hiệu điện Wonil là dòng van được thiết kế kèm công tắc giám sát hay còn gọi là bộ phận cảm biến để theo dõi, gửi tín hiệu báo cáo tình trạng hoạt động đóng/mở van về trung tâm điều khiển. Do vậy nên loại van này được ứng dụng lắp đặt phổ biến trong nhiều hệ thống đường ống nước sạch hay phòng cháy chữa cháy. Với nhiều không gian, vị trí khác nhau như những chỗ bị che khuất tầm nhìn, vị trí cách xa trung tâm điều khiển, dưới cống ngầm, sâu…

Van cổng tín hiệu điện Wonil Hàn Quốc

Van cổng tín hiệu điện Wonil Hàn Quốc

  • Model: WG0S-10
  • Chất liệu: Gang
  • Áp suất: 25bar
  • Nhiệt độ làm việc: 0 – 130ºC
  • Trục: Thép
  • Đĩa: Đồng hoặc inox
  • Max: 16kgf/cm³

Xem chi tiết

  • Van cổng Inox 304 Wonil

Van cổng inox 304 toàn thân được làm bằng chất liệu inox 304 cao cấp, trừ tay quay bằng gang dẻo, kiểu dáng kết nối mặt bích tiêu chuẩn JIS10K, dạng van ty nổi, điều khiển bằng tay quay. Mặc dù giá thành đắt hơn van cổng gang nhưng lại độ bền cao, chịu nhiệt tốt, chịu áp lực cao, chống ăn mòn, oxy hóa nên được dùng rộng rãi trong nhiều môi trường có tính ăn mòn mạnh, nồng độ axit cao, hóa chất…

Hình ảnh về van cổng inox 304 wonil hàn quốc

Van cổng inox 304 Wonil Hàn Quốc

  • Model: WGN – 10
  • Kiểu kết nối: JIS5k, JIS10k
  • Chất liệu: Gang cầu, gang xám
  • Trục ty: Thép SS410
  • Đĩa: Đồng
  • Nhiệt độ làm việc: 120ºC

Xem chi tiết

4.2. Van cổng Nhật Bản

Đây là dòng van cổng có chất lượng tốt, được khá nhiều khách hàng tin tưởng, chọn lựa. Thân van được thiết kế với đầy đủ các chất liệu phổ biến như inox, gang, thép, đồng, nhựa. Đảm bảo độ bền cao, vận hành ổn định, đầy đủ mẫu mã, kiểu dáng lắp đặt và đáp ứng được một cách tốt nhất các điều kiện môi trường khác nhau. Tuy nhiên, xét về giá thành nó lại khá đắt so với các thương hiệu khác. Một số thương hiệu van cổng Nhật Bản trên thị trường hiện nay:

  • Kizt
  • Toyo
  • Tozen
  • Hitachi

4.3. Van cổng Malaysia

Ưu điểm nổi bật của van cổng Malaysia là giá thành thấp, chất lượng ổn, kiểu dáng chính là ty nổi, ty chìm và chất liệu chính được sản xuất là gang, có sơn phủ Epoxy ở bên ngoài. Dòng sản phẩm này được ứng dụng rất nhiều trong các công trình cấp thoát nước, phòng cháy chữa cháy, chung cư, nhà cao tầng…Một số thương hiệu van cổng Malaysia trên thị trường hiện nay:

  • AUT
  • AMG
  • ARV
  • ATZ
  • ARITA
  • MEIJI

4.4. Van cổng Thổ Nhĩ Kỳ

Van cổng Thổ Nhĩ Kỳ được sản xuất trên dây chuyền công nghệ theo tiêu chuẩn châu u. Về cơ bản chất lượng không được đánh giá cao chỉ được ứng dụng trong một số công trình, hệ thống nhất định. Và mức giá lại gần như là rẻ nhất thị trường nên được nhiều nhà thầu lựa chọn để tăng tính cạnh tranh với các đối thủ, các hãng sản xuất khác. Một số thương hiệu van cổng Thổ Nhĩ Kỳ trên thị trường hiện nay:

  • KVS
  • KBV
  • EKOVAL

4.5. Van cổng Trung Quốc

Van cổng Trung Quốc có nhiều loại khác nhau và được cấu tạo từ nhiều chất liệu như inox, gang, thép. Lớp sơn bên ngoài thường có 2 màu chủ đạo là màu xanh và màu đen. Theo đánh giá chung độ dày và khả năng chịu nhiệt, chịu áp lực của dòng van này khá tốt, giá thành lại hợp lý. Vậy nên phù hợp với các công trình phòng cháy chữa cháy, xử lý nước thải, nước sạch… có chi phí đầu tư vừa phải.

5. Theo kiểu kết nối

5.1. Van cổng mặt bích

Đây là kiểu kết nối thông dụng được kết nối với hệ thống đường ống bằng cách bắt bulong nên dễ dàng lắp đặt, thay thế và bảo dưỡng. Các loại mặt bích phải được lựa chọn cùng tiêu chuẩn với mặt bích của van để đảm bảo chúng có thể kết nối với nhau và có độ khít. Van cổng mặt bích chuyên dùng cho các đường ống có kích thước lớn từ DN60 trở lên và sử dụng được trong nhiều môi trường khác nhau.

5.2. Van cổng nối ren

Van cửa nối ren được dùng trong hệ thống đường ống có kích cỡ nhỏ, từ DN100 trở lại. Với ưu điểm giá thành rẻ, tốn ít vật liệu chế tạo, thiết kế đơn giản, nhỏ gọn, lắp đặt nhanh chóng chỉ cần xoay đúng vào khớp ren, không yêu cầu kỹ thuật cao. Loại van này thường được cấu tạo bởi chất liệu chính là đồng hoặc inox có độ bền cao, tránh han gỉ và đảm bảo an toàn.

5.3. Van cửa nối hàn

Van cửa nối hàn thường sử dụng chất liệu chịu bền, chịu lực tốt như thép hoặc inox. Khâu lắp đặt tương đối phức tạp và khó khăn hơn so với nối ren và nối bích vì phải định vị để đảm bảo độ chính xác. Loại van này được ứng dụng nhiều trong những môi trường, hệ thống phải chịu áp lực lớn, nhiệt độ cao vì có độ an toàn, chắc chắn.

Cách lắp đặt và bảo trì van cổng

Hướng dẫn cách lắp đặt van cổng

Theo nguyên lý hoạt động chung và cấu tạo van cổng, có thể lắp đặt van theo nhiều hướng, tốt nhất là hướng thẳng đứng để quá trình vận hành ổn định và lắp đặt dễ dàng. Cụ thể các bước:

Hướng dẫn cách lắp đặt van cổng

Hướng dẫn cách lắp đặt van cổng

Bước 1: Đầu tiên phải kiểm tra sơ bộ vật liệu, kết cấu của loại van cổng trước khi lắp đặt. Mục đích để đảm bảo van không bị hư hỏng, lỗi do nhà sản xuất hay quá trình vận chuyển.
Bước 2: Tiến hành công việc hàn mặt bích vào đường ống để xác định kích thước cần lắp đặt. Sau đó sử dụng miếng đệm hoặc gioăng làm kín ở giữa mặt bích và đường ống để làm mát đến nhiệt độ thích hợp và tăng độ khít, tránh hiện tượng rò rỉ lưu chất.
Bước 3: Làm sạch đường ống bằng nước hoặc chất tẩy nhẹ để chắc chắn không có dư lượng hàn, mảnh vụn hay rác thải còn bên trong để tránh bị tắc nghẽn trong quá trình vận hành.
Bước 4: Kiểm tra phần mặt bích xem có bị cong vênh hay sai lệch không. Sau đó lắp đặt giá đỡ van để sử dụng trong trường hợp giảm tại cho cụm đường ống.
Bước 5: Lắp đặt bulong đảm bảo đủ khoảng cách và không làm hỏng thành van. Đồng thời điều chỉnh mặt đối diện của hai mặt bích để có khoảng cách trượt van vào hoặc ra.
Bước 6: Dùng toàn bộ lực siết chặt các bulông thật đều giữa van, đếm và mặt bích để đảm bảo độ khít tuyệt đối. Cuối cùng, kiểm tra một lần nữa các bộ phận và bắt đầu vận hành.

Lưu ý khi lắp đặt van cửa

Trong quá trình lắp đặt van cổng để đảm bảo đúng yêu cầu kỹ thuật, van vận hành tốt, ổn định, cần lưu ý một số vấn đề sau đây:

  • Tốt nhất nên lắp đặt theo đúng chiều thẳng đứng đối với kích cỡ lớn để quá trình vận hành dễ dàng.
  • Nên kiểm tra xem loại van cổng có phù hợp với yêu cầu thiết kế, tiêu chuẩn kỹ thuật của hệ thống không.
  • Cần làm sạch khoang bên trong van và bề mặt gioăng để tránh bị tắc nghẽn trong lúc vận hành để ảnh hưởng đến sản phẩm đầu ra.
  • Kiểm tra bulong kết nối đủ độ chặt, đồng đều chưa, gioăng làm kín ép chặt chưa. – Lưu ý không nên xiết chặt quá tránh bị gãy vỡ, hỏng.
  • Trước khi lắp đặt phải chắc chắn van ở vị trí đóng hoàn toàn 100% để tránh trường hợp xấu xảy ra.
  • Tuân thủ đúng chỉ định của van nếu có, cụ thể là dòng chảy trùng với chiều mũi tên.
  • Cần lắp thêm lọc Y trước van để lọc bớt cặn bẩn, rác thải trong hệ thống đường ống.
  • Sau khi lắp đặt xong cần chạy thử nghiệm nhiều lần để đảm bảo van hoạt động tốt, không bị lỗi.

Cách bảo trì van cổng

Trong quá trình sử dụng van cổng việc bảo trì, bảo dưỡng van theo định kỳ 3-6 tháng 1 lần là việc vô cùng cần thiết. Vì công việc này sẽ giúp kiểm tra, phát hiện được những tình trạng lỗi hay hư hỏng của van để kịp thời khắc phục, sửa chữa. Hạn chế được tình trạng phải thay mới tốn kém chi phí. Thông thường quá trình bảo trì sẽ được thực hiện như sau:

  • Tiến hành đóng hệ thống và tháo van xuống khỏi đường ống.
  • Vệ sinh và kiểm tra các bộ phận bên trong van, nếu phát hiện có dấu hiệu hư hỏng cần tìm phương án khắc phục, sửa chữa.
  • Bôi dầu, mỡ bôi trơn cho phần nắp van, trục van, lắp đặt lại van vào hệ thống và theo dõi hoạt động của van sau khi bảo dưỡng.

Mua van cổng ở đâu? Các đơn vị nào cung cấp uy tín – chất lượng?

Hiện nay, nhằm đáp ứng nhu cầu ngày càng lớn của toàn bộ khách hàng ngày càng có nhiều đơn vị cung cấp, phân phối van cổng trên thị trường. Chính vì thế, để tìm được sản phẩm chính hãng, đúng thương hiệu, đảm bảo chất lượng là điều không đơn giản. Bởi tình trạng hàng giả, hàng nhái, kém chất lượng đang tràn lan, khó có thể kiểm soát.

Vậy nên mua van cổng ở đâu uy tín, chính hãng?

Công ty TNHH Thương mại Tuấn Hưng Phát tự hào là đơn vị xứng đáng được khách hàng ưu tiên lựa chọn hàng đầu. Với hơn 10 năm kinh nghiệm trong lĩnh vực van công nghiệp, chúng tôi cam kết tất cả sản phẩm van cổng được nhập khẩu trực tiếp chính hãng từ nhà sản xuất. Được lưu sẵn kho với số lượng lớn, có đầy đủ mẫu mã, kích thước, giấy tờ, chứng chỉ CO, CQ kèm theo. Chúng tôi còn có chính sách vận chuyển, lắp đặt tận nơi và bảo hành 12 tháng, lỗi 1 đổi 1 linh hoạt theo cơ chế của hãng trong thời gian quy định.

Bảng báo giá van cổng (Update 2021)

Bảng giá van cổng ty chìm

Mã van Size  Đơn giá (VND)
WNNR-50 50 2,616,000
WNNR-65 65 3,128,000
WNNR-80 80 3,754,000
WNNR-100 100 4,550,000
WNNR-125 125 6,085,000
WNNR-150 150 7,792,000
WNNR-200 200 10,636,000
WNNR-250 250 18,314,000
WNNR-300 300 23,888,000
WNNR-350 350 27,300,000
WNNR-400 400 49,823,000

Bảng giá van cổng nắp chụp

Mã van Size  Đơn giá (VND)
WNNRC-50 50 2,590,000
WNNRC-65 65 3,097,000
WNNRC-80 80 3,716,000
WNNRC-100 100 4,505,000
WNNRC-125 125 6,024,000
WNNRC-150 150 7,714,000
WNNRC-200 200 10,530,000
WNNRC-250 250 18,130,860
WNNRC-300 300 23,649,000
WNNRC-350 350 27,027,000
WNNRC-400 400 49,325,000

Bảng giá van cổng ty nổi

Mã van Size Đơn giá (VND)
WNGR-50 50 3,313,000
WNGR-65 65 4,050,000
WNGR-80 80 5,032,000
WNGR-100 100 6,260,000
WNGR-125 125 7,916,000
WNGR-150 150 10,064,000
WNGR-200 200 13,378,000
WNGR-250 250 24,424,000
WNGR-300 300 32,033,000
WNGR-350 350 35,715,000
WNGR-400 400 62,593,000

Các câu hỏi thường gặp về van cổng

Van cổng là thiết bị được lắp đặt trên hệ thống đường ống với nhiệm vụ chính là đóng/mở cho dòng lưu chất chảy qua. Van cổng hoạt động dựa trên sự dịch chuyển nâng lên, hạ xuống của cánh van, có thể tưởng tượng giống như cánh cổng, chạy lên chạy xuống. Đây cũng chính là lý do tại sao loại van này có tên gọi phổ biến là van cổng.
Về cơ bản, tất cá các loại van cổng sẽ hoạt động theo nguyên lý nâng lên hạ xuống của đĩa van. Khi có tác động từ bộ phận điều khiển trục van sẽ dịch chuyển và tạo ra một lực khiến đĩa van cũng dịch chuyển theo hướng đi lên hoặc đi xuống để cho phép hoặc ngăn chặn dòng lưu chất chảy qua
Để biết được van cổng – van cửa đang ở trạng thái đóng hay mở thì Đối với van cổng ty nổi chúng ta chỉ cần quan sát trục của van (ty van) nếu trục thò lên trên đỉnh van một đoạn dài là van đang ở trạng thái mở. Nếu trục van thụt xuống chúng ta không quan sát thấy trục, hoặc thấy 1 phần rất ngắn là van đang đóng hoàn toàn.
Van cổng được dùng để đóng, mở dòng lưu chất trên hệ thống đường ống
Cách để sửa hầu hết các loại van công nghiệp nói chung bị rò rỉ là thay các goăng, vòng làm kín trên cổ van, thay giăng làm kín giữa thân và nắp van, vặn chặt các bu lông.

Xem thêm: Kiến thức về van cổng

5/5 - (5 bình chọn)
