Van bi là thiết bị thủy lực dùng để điều khiển van đóng hoặc mở, giúp điều tiết lưu chất đi qua đường ống một cách chính xác. Van được ứng dụng rộng rãi trong nhiều hệ thống khác nhau như: Hệ thống nước, hệ thống khí nén, hệ thống hóa chất, hệ thống nhiệt độ…

Van bi là gì?

Van bi ( Có tên tiếng anh là Ball valve) là thiết bị van đường ống – vật tư ngành nước có thiết kế phần bi van dạng hình cầu rỗng, đục lỗ xuyên tâm với chức năng đóng mở van hoặc kiểm soát lưu lượng của dòng chảy.

Khi phần lỗ của bi van cùng chiều, song song với dòng chảy thì van ở trạng thái mở và ngược lại khi vuông góc 90 độ với dòng chảy thì van sẽ ở trạng thái đóng, ngăn không cho lưu chất đi qua.

Van bi được sản xuất từ hợp kim cao cấp, có khả năng chống chịu tốt, độ bền cao, chống va đập tốt như: Inox, gang, đồng, thép… Với kích thước đa dạng từ DN15 – DN1000 van bi được ứng dụng rộng rãi trong nhiều môi trường khác nhau như: Môi trường nước, môi trường khí nén, nhiệt độ, hóa chất…

Các loại van bi trong công nghiệp

Hiện nay Tuấn Hưng Phát đang là đối tác độc quyền của các thương hiệu van bi nhập khẩu uy tín như: Haitima – Đài Loan, KosaPlus – Hàn Quốc, Wonil – Hàn Quốc…Đây đều là nhà sản xuất van chất lượng hàng đầu, sản phẩm có độ bền cao, khả năng chống nước, chống bụi và đạt các tiêu chuẩn chất lượng gồm: Tiêu chuẩn DIN, tiêu chuẩn JIS, tiêu chuẩn ANSI.

Thông số sản xuất của van bi

Cấu tạo của van bi

Van bi có cấu tạo đơn giản với các bộ phận chính như sau:

Cấu tạo của van bi

Thân van bi

Thân van bi được chế tạo bằng các loại vật liệu có độ bền cao, chịu nhiệt, chịu áp lực tốt như đồng, gang, thép, inox hoặc nhựa… Với vật liệu gang bên ngoài còn được phủ 1 lớp sơn Epoxy chống bám bụi, vật liệu inox bề mặt sáng bóng, thẩm mỹ. Phần thân van sẽ được cấu thành bởi 1, 2, 3 khối modul ghép lại với nhau và tương ứng với các tên gọi van bi 1 PC, 2PCs, 3PCs, ngoài ra, thân van có thể được thiết kế hai cửa, ba cửa.

Thân van bi có thể là các loại: van bi lắp ren, lắp bích, rắc co, nối hàn; van bi 1 thân, 2 thân, 2 ngã hay 3 ngã; van bi vi sinh.

Phần thân van kết nối với đường ống hoặc thiết bị khác kiểu dáng lắp bích với kích cỡ lớn hoặc lắp ren với kích cỡ nhỏ. Về chức năng, thân van giúp bảo vệ các bộ phận bên trong và dòng lưu chất, tránh các tác động từ bên ngoài: môi trường, va đập, rác thải, bụi bẩn…

Thân van bi

Bi van

Bi van được thiết kế từ chất liệu inox (thép không gỉ) với ưu điểm có trọng lượng nhẹ, độ cứng, độ bền cao và chống ăn mòn tốt, làm việc tốt trong nhiều điều kiện môi trường khác nhau. Về hình dạng, bi van sẽ có hình cầu rỗng được đục lỗ xuyên tâm và được cố định bởi gioăng làm kín và trục van. Phần đục lỗ này có đường kính lớn hơn hoặc nhỏ hơn đường kính ống cần lắp đặt. Một số loại bi van còn được khoét lỗ dạng chữ V.

Chức năng của bi van là trực tiếp tiếp xúc và làm nhiệm vụ đóng, mở kiểm soát dòng chảy lưu chất đi qua van. Khi lắp đặt vào trong hệ thống, bi van sẽ được bọc gioăng làm kín cao su bên ngoài để tăng khả năng làm kín, tránh tình trạng rò rỉ lưu chất ra bên ngoài và giúp làm giảm lực ma sát khi vận hành.

Trục van (ty van)

Trục van được thiết kế bằng chất liệu giống thân van: inox, đồng, gang hoặc nhựa… tùy thuộc vào hãng sản xuất, có khả năng chống ăn mòn cao, độ cứng tốt. Phần đầu trục nơi tiếp xúc trực tiếp với bi van sẽ được chế tạo thành một khớp chắc chắn mục đích đảm bảo khi vận hành bi van xoay theo đúng chiều.

Chức năng của trục van là truyền chuyển động từ bộ phận điều khiển xuống bi van giúp bi van mở đóng dòng chảy lưu chất đi qua van. Cụ thể khi có lực tác động hoặc được cấp điện, khí nén, bộ điều khiển sẽ truyền lực xuống trục van. Lúc này trục van sẽ truyền chuyển động momen xoắn xuống bi van để điều khiển đóng, mở.

Trục van bi

Gioăng làm kín

Vòng làm kín được chế tạo từ vật liệu cao su EPDM, Teflon hoặc Viston…có độ bền cao, mức độ làm kín tốt. Bộ phận này được thiết kế để làm kín phần bi van, thân van với trục van và phần kết nối mặt bích của van với đường ống.

Với chức năng đảm bảo độ khít cao nhất, tránh tình trạng lưu chất bị rò rỉ ra bên ngoài, giúp giảm lực ma sát và tăng khả năng đàn hồi khi hệ thống vận hành.

Gioăng làm kín van bi

Bộ phận điều khiển van bi

Bộ phận điều khiển sẽ được kết nối với bi van thông qua trục van, đồng thời truyền tác động tới trục van, để trục van truyền chuyển động tới bi van và điều khiển van đóng mở.

Thiết bị điều khiển được thiết kế có thể là thủ công bằng tay gạt, tay quay hoặc tự động bằng bộ điều khiển điện, khí nén, tùy thuộc vào vị trí lắp đặt và nhu cầu sử dụng.

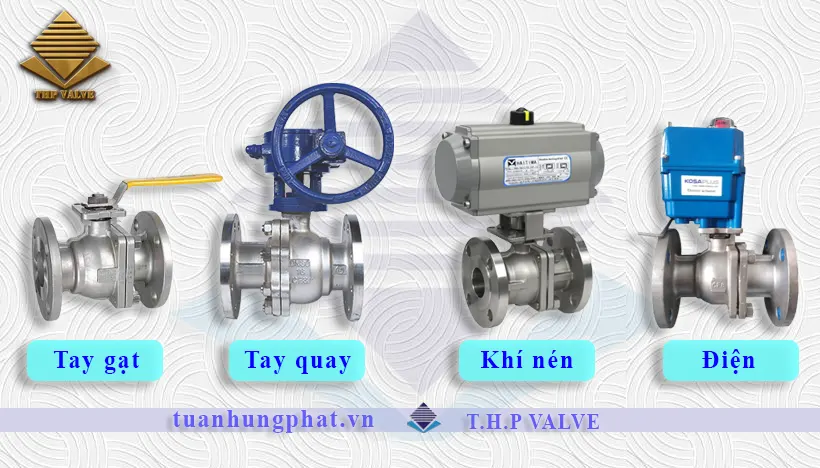

Bộ phận điều khiển điện, khí nén, tay gạt, tay quay của van bi

• Tay gạt: phù hợp với hệ thống có kích thước nhỏ hoặc trung bình vì điều khiển thủ công hoàn toàn bằng sức người. Khi vận hành người dùng chỉ cần gạt phần tay gạt sang bên trái hoặc bên phải. Vị trí lắp đặt: dễ quan sát, dễ điều khiển.
• Tay quay: phù hợp với hệ thống có kích thước lớn và với những vị trí không sử dụng được tay gạt có thể dùng tay quay. Cách thức hoạt động đơn giản vẫn là thủ công dùng sức người xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ để đóng, mở van.
• Bộ điều khiển điện: phù hợp với hệ thống có quy mô lớn và có nhu cầu vận hành thường xuyên. Bởi cơ chế vận hành hoàn toàn tự động, chỉ cần cấp nguồn điện áp thích hợp 24V, 220V hoặc 380V. Vị trí lắp đặt: xa trung tâm, dưới sâu, trên cao, khó quan sát, vận hành.
• Bộ điều khiển khí nén: Tương tự bộ điều khiển điện, có 2 dạng đóng mở ON/OFF và đóng mở tuyến tính theo các góc tùy chỉnh, khi vận hành van cần cấp nguồn khí nén. Do đó được ứng dụng nhiều trong hệ thống khí nén.

Ngoài ra, van bi còn có các bộ phận như bulong, đai ốc để kết nối các mảnh thân van với nhau, tạo thành 1 khối kín lưu chất. Và bạc lót trục van giúp cố định trục van, thân van; bulong neo kết nối tay quay, trục van; tấm chỉ báo cho biết chính xác góc quay của bi van.

Nguyên lý hoạt động của van bi

Van bi có nguyên lý hoạt động khá đơn giản, với mỗi kiểu điều khiển sẽ có cơ chế hoạt động khác nhau nhưng nhìn chung đều là điều khiển viên bi rỗng bên trong để kích hoạt van đóng hoặc mở, từ đó điều tiết lưu lượng của chất lỏng.

Các kiểu vận hành phổ biến của van bi là: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén, tùy vào nhu cầu và mục đích sử dụng để có thể lựa chọn kiểu điều khiển phù hợp.

Nguyên lý hoạt động van bi

Khi van ở trạng thái đóng, phần đục lỗ của bi van sẽ vuông góc với hướng dòng chảy, ngăn không cho lưu chất đi qua. Nếu chúng ta tác động một lực vào bộ phận điều khiển tay quay, tay gạt hoặc cấp nguồn điện áp, khí nén thích hợp vào bộ điều khiển điện, khí nén. Khi đó lực tác động sẽ truyền xuống trục van, trục van sẽ truyền momen xoắn đến bi van. Kết quả làm bi van dịch chuyển song song với dòng chảy, cho phép lưu chất đi qua, lúc này van sẽ ở trạng thái mở.

Van bi có thể chịu được áp suất làm việc lên đến 1000 bar, sử dụng bộ điều khiển điện đa dạng từ 24V, 110V, 220V hoặc 380V nên có thể sử dụng trong quy mô lớn nhỏ khác nhau.

Đặc điểm các loại bi van

Dựa vào cấu tạo thiết kế của bi van mà chia van bi thành các loại chính như sau:

Van bi Full port

Van bi Full port hoạt động dựa vào nguồn điện áp hoặc bộ điều khiển khí nén 4-20mA. Điểm loại bật của van bi Full port là phần bi van có kích thước lỗ xuyên tâm bằng với kích thước đường ống. Khi chất lỏng đi qua van bi sẽ đảm bảo được tốc độ và lưu lượng của lưu chất không đổi, nâng cao hiệu suất hoạt động của hệ thống, phù hợp với các nhà máy xuất, nhà máy chế biến lương thực phẩm.

Van bi Full Port

Van bi Reduce port

Van bi Reduced port thường được lắp trong hệ thống cấp thoát nước, hệ thống xử lý nước thải…Do kích thước của bi van sẽ nhỏ hơn kích thước của đường ống, từ đó sẽ hạn chế lưu lượng chất lỏng chảy qua van. Loại van này thường được làm từ thép không gỉ, inox 304 hoặc inox 316.

Van bi Reduce port

Van bi V port

Đặc điểm nổi bật của dòng van này là thiết kế bi van có dạng hình chữ V, viên bi rỗng, có trọng lượng nhẹ, có 1 đầu to và 1 đầu nhỏ. Van bi V port thực hiện nhiệm vụ kiểm soát lưu lượng dòng chảy, điều chỉnh áp lực, tốc độ dòng chảy phù hợp với hệ thống, đảm bảo an toàn tối đa.

Van bi V port

Van bi Cavity filler

Van bi Cavity filler có thiết kế 2 đầu bi van, với 1 đầu dùng để ngăn chặn lưu chất, tác nhân bên ngoài chảy vào hệ thống, 1 đầu còn lại dùng để dẫn chất lỏng dư thừa ra bên ngoài khi đóng van lại. Với cơ chế hoạt động này, van bi Cavity filler giúp cho van luôn khô ráo, tránh đọng lại chất lỏng, giúp kéo dài tuổi thọ của van và giảm được tình trạng tắc nghẽn, ăn mòn, oxy hóa…

Van bi Cavity filler

Van bi Trunnion

Đây là thiết bị có cấu tạo khác với van bi thông thường. Van có 2 chốt được lắp ở bên trên và bên dưới để cố định bi van thông qua trục van. Chốt bên trên thường được dùng để điều khiển van bi và giúp van thực hiện nhiệm vụ đóng hoặc mở, từ đó cho phép chất lỏng đi qua hoặc ngăn chặn hoàn toàn. Còn chốt bên dưới có chức năng cố định van, giúp van hoạt động ổn định, không bị rung lắc. Loại van này có kích thước lớn, có thể làm việc trong môi trường nhiệt độ cao, áp lực lớn, độ bền vượt trội.

Van bi Trunnion

Van bi Floating

Đây là loại van bi kết nối mặt bích, có bi van đặt giữa thân với đầu trên kết nối với trục van, đầu dưới được thả nổi tự do thích hợp sử dụng cho đường ống kích kích thước nhỏ, áp lực thấp. Do bi van phải chịu áp lực của dòng chảy lưu chất nên khi đóng mở van sẽ tạo ra lực momen lớn, ma sát với seat đầu ra của van gây khó khăn cho việc vận hành.

Van bi Floating

Tổng hợp các loại van bi phổ biến hiện nay

Van bi đồng

Chế tạo bằng chất liệu đồng có đặc tính uốn dẻo tốt, có độ bền cao và khả năng chống chịu được điều kiện nhiệt độ cao, chống ăn mòn, nhất là dẫn nhiệt tốt. Tuy nhiên, đồng cũng rất dễ bị biến dạng ở áp lực lớn và giá thành khá cao. Do đó, van bi đồng được ưu tiên ứng dụng nhiều trong môi trường nước sạch, nước thải, hóa chất…

	Van bi đồng tay gạt Chất liệu: Đồng Seat: PTFE Kích thước: 1/4″ – 4″ Kết nối: Ren Áp suất tối đa: 25bar Nhiệt độ hoạt động: -20 ~ 110ºC
	Van bi đồng tay  Chất liệu: Toàn thân đồng Tiêu chuẩn ren: ISO 228-1- Áp lực làm việc: 16 bar Khả năng chịu nhiệt: Max 90 độ Ứng dụng phổ biến: Môi trường nước
	Van bi đồng điện từ Thân van: Đồng thau Kích cỡ: DN15 – DN50 Áp suất hoạt động: 0 – 16bar  Công suất tiêu thụ: 6W Momen xoắn cao: 6Nm Tốc độ đóng mở: 6-15s

Van bi inox

Chất liệu inox được biết đến là sự lựa chọn tối ưu trong sản xuất các loại van công nghiệp, không chỉ riêng van bi. Van bi inox với đặc tính chống bám bẩn bề mặt, chống nhiễm từ, chống các chất gây ăn mòn, gỉ sét và chịu được môi trường khắc nghiệt có nhiệt độ cao, áp lực lớn. Môi trường ứng dụng đa dạng, phổ biến nhất là nước, hơi nóng, khí nén, xăng, dầu, gas…

	Van bi inox ren tay gạt  Vật liệu chế tạo: inox304 Áp lực: PN10, PN25, PN50, PN65.. Kích thước van Size: DN10 – DN80 Nhiệt độ: 0-185 độ C Kiểu lắp: ren – rắc co
	Van bi inox mặt bích tay gạt Thân van bi: Inox 304, inox 316 Phương thức kết nối: Mặt bích Áp lực làm việc: 16 bar – 64 bar Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI Kích thước tiêu chuẩn: DN50 – DN300

Van bi nhựa

Nhựa có độ dẻo cao, độ bền tốt, chống nhiễm từ, nổi bật nhất là chống ăn mòn cực tốt. Do đó, van bi nhựa được ứng dụng chủ yếu trong môi trường có tính ăn mòn như nước thải, hóa chất… Tuy nhiên, cần lưu ý nhiệt độ và áp lực phải tuân thủ trong mức giới hạn nhất định.

	Van bi nhựa rắc co  Chất liệu: Nhựa PVC, u-PVC, PPR, CPVC, HPDE Kích thước: Phi 21 – phi 114. Đế van: PTFE Gioăng làm kín: EPDM, Teflon, Viton Tiêu chuẩn: ANSI Kết nối: Nối ren, rắc co, mặt bích, đầu hàn
	Van bi nhựa mặt bích  Kích cỡ: A15 – A200 Thân van bi: Nhựa PVC, uPVC Tiêu chuẩn mặt bích: DIN, ANSI, BS, JIS Nhiệt độ làm việc: 0 – 90 độ  Áp lực làm việc: PN10 – PN16 Dạng điều khiển: Tay gạt, điện, khí nén

Van bi gang

Chất liệu gang khá phổ biến và thông dụng trên thị trường hiện nay bởi khả năng chống ăn mòn, rỉ sét, phù hợp với nhiều môi trường khác nhau. Nổi bật nhất là khả năng hấp thụ tiếng ồn, bên ngoài thân van được sơn phủ Epoxy chống bám bụi, tăng thẩm mỹ. Tuy nhiên, Van bi gang có độ đàn hồi kém và dễ vỡ nên chỉ chịu được điều kiện áp lực ở mức cho phép nhất định.

Van bi gang tay gạt  Kích cỡ: DN15 – DN200 Vật liệu: Gang cầu, gang dẻo Vật liệu bi: inox 304 Vật liệu đệm: Teflon PTFE Áp suất: 10bar – 50bar Nhiệt độ: – 5°C ~ 220°C Môi trường: Nước, khí, dầu, gas, hơi nóng

Van bi thép

Van bi thép có kích thước khá đa dạng từ DN15 đến DN300, thân van được làm từ chất liệu thép carbon được đúc kiểu ren hoặc mặt bích để kết nối với đường ống. Sử dụng chất liệu thép giúp van có thể làm việc trong môi trường nhiệt độ cao lên đến 220 độ thích hợp lắp trong môi trường axit, khí gas, chất thải…

Kích cỡ: DN15 ∼ DN200. Áp lực làm việc: PN16, PN25. Nhiệt độ làm việc: ~0 – 220°C. Vật liệu: Thép WCB, Thép cacbon. Xuất xứ: Hàn Quốc, China, Taiwan, Đài Loan Hãng sản xuất: Wonil, YNV Kiểu kết nối: 2 đầu mặt bích chuẩn ASNI, BS, DIN, JIS.

Van bi 3 thân – 3 mảnh

Van bi 3 thân 3 mảnh được thiết kế, lắp ráp từ 3 mảnh bằng các bu lông, đai ốc nhưng có độ chắc chắn, an toàn. Ưu điểm dễ dàng, tiện lợi cho quá trình lắp đặt, sửa chữa và thường được đặt với các thiết bị tự động để giảm thiểu sức lực và nhân công. Kích cỡ van lớn từ DN15 – DN300, áp lực tối đa PN63.

	Van bi 3 thân tay gạt Vật Liệu: SUS304, SUS316 Kích Thước: DN15 – DN100 (1/2″ – 4″) Áp Lực: 1000PSI Nhiệt Độ: 220 độ C Môi Trường Làm Việc: nước, nước thải, hóa chất, xăng, dầu… Bảo Hành: 12 tháng
	Van bi 3 thân điện Chất liệu: INOX  Kích thước: 15A – 250A. Gioăng làm kín: Teflon, EPDM Nhiệt độ: 0 ~ 200 độ c Áp lực làm việc: 16bar, 25bar, 64bar. Kiểu kết nối: Ren, mặt bích Tiêu chuẩn kết nối: ANSI, DIN, PN16, BS, JIS10K
	Van bi 3 mảnh khí nén Kích cỡ: DN15 – DN1500 Thân van: inox, thép không gỉ Áp suất khí nén: 1 – 10 bar Áp suất làm việc: PN10, PN16, PN25, PN40 Nhiệt độ làm việc: – 20 độ C – 250 độ C Bảo hành: 12 tháng

Van bi 3 ngã

Là loại van bi có thiết kế 3 ngã, 3 cửa với phần bi van được khoét rỗng theo dạng hình chữ T hoặc chữ L, cho phép chất lỏng chảy theo 2 hướng hoặc 3 hướng. Van bi 3 ngã thường được làm từ chất liệu inox, kiểu kết nối ren hoặc mặt bích với đầy đủ size từ DN15 đến DN300, nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, cam kết đầy đủ giấy tờ CO CQ.

	Van bi 3 ngã điều khiển điện Tiêu chuẩn bích: BS, Jis, ANSI, DIN Dạng điều khiển: tay gạt, đầu điện, đầu khí nén Đầu điện: 24V, 220V Nhiệt độ làm việc: -10 độ C đến 300 độ C Áp lực làm việc: PN10, PN16, PN25
	Van bi 3 ngã tay gạt Kích thước van: DN15 – DN200 Chất liệu van: SUS304, SUS316 Kiểu điều khiển: Tay gạt Đầu điện: 24V, 220V Áp lực làm việc: PN10, PN16, PN25 Xuất xứ: Hàn Quốc, Đài Loan
	Van bi 3 ngã khí nén Kích thước: Dn50 – Dn300 Hình thức điều khiển: Khí nén Chất liệu đầu khí nén: Hợp kim nhôm Chất liệu thân van bi: Inox, nhựa, gang Dạng hoạt động: On/Off hoặc tuyến tính Xuất xứ: Hàn Quốc, Đài loan Tiêu chuẩn chống nước: IP68, IP67

Van bi tay gạt

Với thiết kế phần thanh cố định nằm phía trên, phần thanh chuyển động nằm phía dưới, khoảng cách giữa 2 thanh khác nhau, tùy kích cỡ van. Khi vận hành van người dùng chỉ cần gạt phần thanh dưới 1 góc 90 độ. Ứng dụng chính của Van bi tay gạt trong hệ thống đường ống có kích cỡ nhỏ, diện tích lắp đặt rộng.

Kích thước: Phi 21 – Phi 114 Tiêu chuẩn ren BS 21 / ISO 228-1-2000 Nhiệt độ làm việc: Max 100°C Áp lực làm việc: 10 Bar ~ 10 Kg/cm2 Áp lực: 25 – 30 Bar

Van bi tay quay

Được thiết kế gắn thêm vô lăng và được gắn trực tiếp với bộ phận truyền động chứa hộp bánh răng. Loại van này được dùng với kích cỡ van lớn hơn DN100 trở lên, kiểu kết nối: nối ren, nối hàn. Khi lắp đặt cần nhiều không gian hơn tay gạt vì vận hành thủ công bằng cách quay vô lăng theo chiều ngược hoặc cùng chiều kim đồng hồ.

Đường kính; DN50 – DN500 Chất liệu; inox 304, 316 Kết nối; Dạng mặt bích, dạng ren Điều khiển; tay quay Nhiệt độ; 0 – 250 độ c Áp suất làm việc; 10bar – 64bar

Van bi điều khiển điện

Với thiết kế gồm 2 phần: phần thân van bi cơ và phần điều khiển là bộ truyền động điện, khi vận hành cần cấp nguồn điện thích hợp 24V, 220V, 380V…điện năng sẽ được chuyển hóa thành cơ năng, tác động giúp bi van đóng, mở tự động. Ưu điểm van bi điều khiển điện là sử dụng nguồn điện áp phổ biến, thông dụng, vận hành đơn giản, tiện lợi.

	Van bi điều khiển điện KosaPlus Vật liệu: Thép không gỉ Kích thước: 1/4″ – 4″ Kết nối: Ren, mặt bích Áp suất tối đa: 63bar Nhiệt độ hoạt động: -25 ~ 180ºC Thương hiệu: KosaPlus Xuất xứ: Hàn Quốc Bảo hành: 12 tháng
	Van bi điều khiển điện Haitima Chất liệu van: Inox 304, 316, nhựa, thép Gioăng làm kín: EPDM, PTFE Kích thước: DN15 – DN200 Nguồn điện áp: 24v, 220v, 380v Kết nối: Ren, mặt bích Chế độ: On off / tuyến tính Áp lực làm việc: 10kg/cm2, 16kg/cm2 Nhiệt độ làm việc: 120 độ C Thương hiệu: Haitima

Van bi điều khiển khí nén

Là loại van vận hành an toàn, đơn giản nhất trong tất cả các dòng van bi hiện nay. Mặc dù chi phí đầu tư cao, cần nguồn khí nén cung cấp để van hoạt động và cần người có trình độ chuyên môn. Nhưng bù lại van bi điều khiển khí nén có thời gian đóng mở nhanh, được thiết kế theo 2 dạng ON/OFF hoặc tuyến tính theo góc tùy ý nên lắp đặt được ở nhiều vị trí, môi trường khác nhau.

	Van bi khí nén KosaPlus Chất liệu: Inox, nhựa Chất liệu bộ khí nén: Hợp kim nhôm Lớp sơn phủ bên ngoài: Sơn Epoxy Kích cỡ van: 15A – 150A Nhiệt độ làm việc: Max 200 độ C Áp lực: PN16, PN 20, PN25, PN40, PN63 Áp lực khí nén: 3 – 8 bar Kiểu tác động: Tác động kép & tác động đơn Kiểu kết nối: Ren, mặt bích
	Van bi khí nén Haitima Kích cỡ: DN15 – DN200… Thân van: Gang, Gang dẻo , Inox 304, Thép, Nhựa Áp lực làm việc: PN16, PN25, PN40, PN63 Nhiệt độ sử dụng: -10 ~ 200 độ C Hoạt đông: ON/OF, tuyến tính (đóng mở theo góc) Kiểu lắp đặt cơ bản: Ren, Rắc co và Lắp bích Nguồn gốc – Xuất xứ: Haitima – Đài Loan Bảo hành: 1 năm

Van bi nối ren

Van bi nối ren được sử dụng trong hệ thống đường ống có kích cỡ nhỏ từ DN50 trở xuống, áp lực thấp, ở mức cho phép. Khâu lắp đặt vô cùng đơn giản không đòi hỏi nhiều về trình độ kỹ thuật quý khách chỉ cần vặn đúng khớp ren. Lưu ý dùng lực đều tay, không dùng lực mạnh tránh bị trượt ren hoặc cháy ren.

	Van bi ren tay gạt Kích cỡ: DN32; 1.1/4″, phi 42 Vật liệu sản xuất: Inox 304 Áp lực: 10bar – 25bar hay 1Mpa – 2,5Mpa. Nhiệt độ: -10 độ C đến 180 độ C Thương hiệu: Wonil – Hàn Quốc Dạng điều khiển: Tay gạt
	Van bi ren điện Chất liệu: inox 304 – 316 Áp lực làm việc : 1,0 MPA – 6,4 MPA Nhiệt độ làm việc : Max -10 – 295 độ C Điện áp : 24V, 220V, 380V Kiểu đóng mở: ON/OFF, tuyến tính Kết nối đường ống: Lắp ren Thương hiệu : Kosa Plus, Haitima Xuất xứ: Hàn Quốc, Đài Loan
	Van bi ren khí nén Thân van: inox 304, inox 316 Bộ điều khiển: Hợp kim nhôm sơn Epoxy Kiểu nối: lắp ren Dạng tác động: tác động đơn, tác động kép Tiêu chuẩn: IP67 Điều khiển: ON/OFF & Tuyến tính theo góc Áp suất khí nén: 3-8 bar Áp lực làm việc: PN16

Van bi mặt bích

Van bi mặt bích được sản xuất để dùng trong hệ thống đường ống có kích cỡ lớn từ DN50 trở lên. Khâu lắp đặt cần vặn đều các bu lông tránh bị lệch sẽ ảnh hưởng đến quá trình hoạt động, tuổi thọ của van.

	Van bi mặt bích điện Model van: KE002 – KE120 Thân van bi: inox 304 (CF8), inox 316, nhựa Đĩa, trục: Inox 304 (CF8), inox 316 Vòng làm kín: Teflon (PTFE), EPDM Nhiệt độ làm việc: 180 độ C Kết nối: Mặt bích Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI Kích thước van: DN15 ~ DN200 Hoạt động bằng điện: 220v, 110v, 24v
	Van bi mặt bích khí nén Kích cỡ van: DN15 – DN200 Vật liệu thân van: inox304, 316 Kết nối: Mặt bích  Đầu khí nén: Hợp kim nhôm cao cấp Điều khiển: Tác động đơn /Tác động kép / Tuyến tính Áp lực đầu khí nén: 2 – 8 bar Áp lực làm việc: 10bar, 16bar Nhiệt độ hoạt động: -10 – 180 độ C Xuất sứ: Hàn Quốc – Đài Loan

Van bi rắc co

Loại van này được làm từ chất liệu nhựa PVC hoặc nhựa uPVC có thiết kế hai đầu theo kiểu rắc co để kết nối với đường ống dẫn nước có đường kính từ DN15 đến DN100. Van bi rắc co có giá thành rẻ, khả năng chịu nhiệt, áp lực kém hơn so với van bi kim loại khác làm từ inox, gang, thép…

	Van bi nhựa rắc co tay gạt Chất liệu: CPVC, uPVC Kích cỡ : DN15, DN20, DN25, DN32, D40, DN50, DN65, DN80, DN100 Kiểu kết nối: Rắc co Tiêu chuẩn : ANSI, DIN, JIS, CNS Áp lực làm việc : 150PSI Môi trường làm việc : CPVC (0-45℃)
	Van bi nhựa rắc co điện Vật liệu sản xuất: Nhựa PVC, UPVC. Kết nối: Rắc co Bộ phận điều khiển: Động cơ điện. Áp lực làm việc: PN10 – PN16 Môi trường sử dụng: Nước, dầu, hoá chất. Hãng sản xuất: Kosaplus – Hàn Quốc, Haitima – Đài Loan Bảo hành 12 tháng, CO, CQ.
	Van bi nhựa rắc co khí nén Kiểu tác động: đơn hoặc kép Hoạt động: on/off hoặc tuyến tính Chất liệu van bi: Nhựa Nhiệt độ sử dụng: -5 ~ 180 độ C Áp lực sử dụng: Max PN16 Hãng sản xuất: Kosaplus, Haitima Xuất xứ: Hàn Quốc, Đài Loan

Ưu, nhược điểm của van bi

Ưu điểm của van bi

• Van bi có cấu tạo đơn giản với bi van được làm từ quả bi rỗng, có lỗ xuyên tâm giúp dòng chảy đi qua dễ dàng, có thể sử dụng cho hệ thống áp suất cao, lưu lượng lớn.
• Quá trình van hoạt động ổn định, khả năng làm kín tuyệt đối nhờ vào gioăng làm kín có độ đàn hồi cao, được lắp ở các vị trí kết nối van với đường ống.
• Thân van bi được làm từ nhiều chất liệu khác nhau như inox, nhựa, gang, đồng…giúp tăng tuổi thọ sử dụng, tăng khả năng chống chịu, đảm bảo hiệu suất hoạt động tối đa.
• Thiết bị thủy lực này có mẫu mã đa dạng, nhiều size, chủng loại khác nhau nên có nhiều mức giá, đảm bảo đáp ứng được mọi yêu cầu của khách hàng.
• Hầu hết van bi đều có khả năng chịu nhiệt, chịu va đáp, áp suất làm việc cao, trong điều kiện môi trường khắc nghiệt như hóa chất, chất ăn mòn, dầu khí…
• Khả năng đóng kín tuyệt đối với momen xoắn nhỏ, cơ chế đóng mở nhanh chóng, thời gian cho 1 chu trình từ 2 đến 3 giây, giảm tình trạng rò rỉ chất lỏng, đảm bảo an toàn cho hệ thống khi vận hành.
• Có đa dạng kiểu vận hành như tay gạt, tay quay, điện, khí nén…giúp linh hoạt trong quá trình điều khiển. Đặc biệt với kiểu điều khiển tự động cho phép vận hành van từ xa, tiết kiệm được nhiều chi phí, thời gian.

Van bi điều khiển điện có thể vận hành tự động

Nhược điểm của van bi

• Hạn chế sử dụng van bi trong môi trường chứa các chất bùn, xi măng, cát bột…để tránh gây tắc nghẽn, hư hỏng van.
• Van đạt hiệu suất cao trong môi trường có áp suất nhỏ.
• Với kích thước lớn hơn dn300 thường không có sẵn hàng.
• Gioăng van bi tiếp xúc trực tiếp với hóa chất nên cần kiểm tra và thay thế thường xuyên.

Ứng dụng của van bi

Với chức năng đóng mở, ngăn chặn và cho phép dòng chảy lưu thông qua với ưu điểm không có tổn thất dòng, chất liệu, kích cỡ đa dạng, đóng mở nhanh, thiết kế đơn giản, lắp đặt tiện lợi, dễ dàng. Hiện nay van bi được ứng dụng rất nhiều trong dân dụng cũng như các ngành công nghiệp: các nhà máy khí, khí hóa lỏng…Cụ thể:

• Hệ thống môi trường xử lý nước sạch, nước thải, hệ thống tưới tiêu trong nông nghiệp…
• Đường ống cấp thoát nước phục vụ sinh hoạt hàng ngày: nước bồn rửa, vòi nước, bên trong máy giặt, máy rửa bát đĩa…
• Hệ thống dẫn hơi nóng, khí nén có áp suất cao nên sử dụng van bi chất liệu inox hoặc thép có độ bền cao, chịu nhiệt tốt.
• Trong hệ thống khí, gas hoặc nước, xăng, dầu yêu cầu không tạo ra bọt khí.
• Các khu công nghiệp, xí nghiệp, nhà máy sản xuất, chế biến thực phẩm, đồ uống…
• Hệ thống các nhà máy sản xuất hóa chất, dung dịch có tính ăn mòn mạnh như axit, bazo, muối…
• Trong các nhà máy, trạm thủy điện, nhiệt điện hoặc trong hệ thống ngầm tại các công trình…

Ứng dụng van bi trong hệ thống sản xuất

Hướng dẫn lắp đặt và bảo trì van bi

4 bước dẫn lắp đặt van bi đúng kỹ thuật

Lắp đặt van bi vào hệ thống đường ống chuẩn xác, đảm bảo đúng kỹ thuật giúp cho quá trình sử dụng van bền lâu, ổn định, ít xảy ra hư hại, rung lắc. Hãy tham khảo ngay 4 bước lắp đặt van chi tiết như sau:

Bước 1: Chuẩn bị vật tư, dụng cụ lắp đặt

Để có thể lắp đặt van bi nhanh chóng, không bị gián đoạn cần chuẩn bị đầy đủ các vật tư cần thiết để lắp van bi bao gồm: Van bi, thiết bị đo áp suất, dụng cụ tháo lắp tua vít, bulong, đường ống, bộ phận khớp nối, gioăng làm kín.

Bước 2: Kiểm tra van và đường ống

• Có rất nhiều loại van bi khác nhau, mỗi dòng sẽ có kích thước, thiết kế, kiểu kết nối và phù hợp với từng môi trường khác nhau vậy nên cần tìm hiểu và lựa chọn loại van bi phù hợp với yêu cầu và tương thích với hệ thống.
• Đo lường kích thước đường ống để chọn size van bi phù hợp.
• Vệ sinh sạch sẽ đường ống, khu vực lắp đặt, loại bỏ các chất cặn bẩn, vật thể rắn để tránh làm tắc nghẽn van khi hoạt động.
• Cần đảm bảo chất lượng van, hoạt động tốt, không bị hư hỏng.

Bước 3: Tiến hành lắp đặt van bi lên đường ống

• Đối với van bi kết nối ren: Dùng băng tan quấn lên các đầu ren nhằm đảm bảo hệ thống kín tuyệt đối và van bi khớp với đường ống hơn. Sử dụng cờ lê xoáy phần ren van vào ren ống theo chiều kim đồng hồ tới khi hết ren. Lưu ý khi xoáy cần chắc chắn, tránh xoáy quá lỏng làm rò rỉ chất lỏng, van sẽ rung lắc khi hoạt động hoặc xoáy quá chặt làm nhờn các khớp ren.
• Đối với van bi lắp bích: Cố định van bi mặt bích vào đường ống bằng bulong và đai ốc. Ở giữa các điểm kết nối này cần đặt gioăng làm kín nhằm tạo hệ thống kín tuyệt đối khi vận hành. Rồi dùng cờ lê siết chặt bulong và đai ốc lại sao cho các mặt bích đối xứng với nhau, không bị nghiêng lệch.

Bước 4: Kiểm tra và tiến hành chạy thử hệ thống

Sau khi lắp đặt xong, cần cho hệ thống van bi chạy thử đảm bảo van không bị rung lắc, rò rỉ hay phát ra tiếng kêu khi hoạt động. Nếu thấy van hoạt động không ổn định hoặc xuất hiện những hiện tượng lạ cần kiểm tra và khắc phục ngay.

Hướng dẫn lắp đặt van bi

Hướng dẫn bảo trì bảo dưỡng van bi

Để hệ thống van bi hoạt động, tránh những sự cố hư hỏng xảy ra, cần bảo trì bảo dưỡng van bi định kỳ như sau

• Kiểm tra trục van và thân van: Đây là các bộ phận quan trọng của van bi và giúp van hoạt động tốt. Vậy nên sau một thời gian sử dụng các bộ phận này thường bị hết dầu bôi trơn và cần thay dầu bôi trơn thường xuyên để chúng có thể hoạt động bình thường, không bị mắc kẹt hay gặp khó khăn trong việc xoay chuyển.
• Kiểm tra và thay thế gioăng làm kín kín: Gioăng thường được làm từ cao su và tiếp xúc trực tiếp với chất lỏng nên chịu ảnh hưởng nhiều về các chất ăn mòn, áp lực, nhiệt độ làm việc nên cần kiểm tra thường xuyên. Nếu thấy gioăng có độ đàn hồi kém, chất lỏng bị rò rỉ ra bên ngoài cần thay gioăng mới.
• Theo dõi áp suất và nhiệt độ hoạt động van, đảm bảo ở trong định mức an toàn cho phép.
• Nếu sử dụng van bi điều khiển điện hoặc khí nén cần bảo dưỡng định kỳ các đầu điều khiển, nhằm đảm bảo chúng hoạt động ổn định, an toàn.

Những lưu ý khi lựa chọn van bi phù hợp

Để lựa chọn được loại van bi phù hợp với hệ thống, quý khách cần lưu ý những điều sau:

• Môi trường lắp đặt và hoạt động van: Dung dịch chảy qua van có nhiều loại như chất lỏng, rắn, khí. Do đó xác định rõ để lựa chọn chất liệu thân van phù hợp nhất, tăng tuổi thọ và độ bền cho toàn hệ thống.
• Đo lường áp suất và nhiệt độ: Trong quá trình hoạt động cần tính toán được nhiệt độ vad áp suất tối đa của hệ thống để chọn loại van phù hợp, chịu được thông số tối đa của hệ thống, đảm bảo an toàn và đạt hiệu suất tốt nhất.
• Lưu ý về kích thước van: Lựa chọn van có cùng kích thước với đường ống, máy bơm.
• Xác định về yêu cầu hệ thống: Tùy vào mỗi hệ thống mà sẽ sử dụng kiểu van bi phù hợp như: Van bi 1pc, 2pc, 3pc, van bi 3 ngã, van bi 1 chiều…
• Lựa chọn nhà cung cấp và thương hiệu uy tín: Hiện nay trên thị trường có rất nhiều đơn vị phân phối van bi công nghiệp của nhiều thương hiệu trên thế giới, vậy nên khách hàng cần tìm hiểu thật kỹ để lựa chọn được đơn vị uy tín, cung cấp sản phẩm chất lượng, chính hãng với mức giá cạnh tranh cao.

Lưu ý khi lựa chọn van bi phù hợp với nhu cầu sử dụng
