Có thể bạn chưa biết, van một chiều (van 1 chiều) là một thiết bị hữu ích mà chúng ta đều sử dụng hằng ngày trong cuộc sống. Chúng có thể đang làm việc hiệu quả trong hệ thống nước sạch gia đình hay trong các hệ thống công nghiệp khổng lồ.

Van một chiều Wonil Hàn Quốc

Van 1 chiều Wonil Hàn Quốc

Tuấn Hưng Phát hiện đang nhập khẩu và phân phối trực tiếp các mẫu van 1 chiều chính hãng Wonil xuất xứ Hàn Quốc, và một sản phẩm một số thương hiệu khác. Hàng hóa được lưu kho sẵn hàng số lượng lớn đảm bảo có khả năng cung ứng tốt mọi nhu cầu của Quý Vị. Cùng tìm hiểu chi tiết về cấu tạo, tác dụng và ưu điểm của van một chiều trong bài viết này!

Van một chiều là gì?

Van một chiều (tiếng Anh còn gọi là (Check valve) là thiết bị được lắp đặt trong hệ thống đường ống dẫn để ngăn dòng chảy ngược. Bản chất của van 1 chiều là cho phép chất lỏng đi qua theo một chiều nhất định, ngăn cản dòng chảy ngược lại. Mục đích của việc này nhằm bảo vệ đường ống, các thiết bị của hệ thống như ống dẫn, máy bơm, bình chứa, v.v. Ngoài ra, van một chiều còn có tác dụng ngăn ngừa sự mất mát chất lỏng – khí khi có những sự cố rò rỉ.

van 1 chiều là gì

Check valves – van 1 chiều

Van 1 chiều dựa trên sự chênh lệch áp suất để làm việc. Cụ thể, cơ chế hoạt động của van, van sẽ mở khi áp lực ở phía đầu vào cao hơn ở phía đầu ra. Và đóng lại khi áp suất đầu ra cao hơn hoặc áp suất đầu vào không đủ lớn.

Về phân loại, dựa vào chất liệu và kiểu lắp đặt sẽ có các tùy chọn như: van một chiều inox lá lật, van 1 chiều lá lật mặt bích, van 1 chiều cánh bướm,…Mỗi loại được ứng dụng với mục đích khác nhau nhằm phát huy công dụng và mang lại hiệu quả, năng suất hoạt động.

Cấu tạo van 1 chiều

Theo thống kê, mỗi loại van 1 chiều sẽ có cấu tạo khác nhau để phù hợp, đáp ứng với mục đích sử dụng. Dưới đây là cấu tạo của một số loại phổ biến, thông dụng chúng tôi đã tổng hợp:

Van 1 chiều lá lật

Van một chiều lá lật được ứng dụng nhiều trong hệ thống đường ống nước sạch, nước thải hay tại các hệ thống khí nén, hơi nóng… Về cấu tạo, sản phẩm được thiết kế từ các bộ phận chính như:

Cấu tạo van một chiều lá lật

Cấu tạo van 1 chiều lá lật

  • Nắp đậy: Bộ phận này đã sử dụng chất liệu giống như thân van là từ inox hoặc gang
  • Chốt định vị và chốt đĩa thường sẽ sử dụng thép không gỉ để tạo nên.
  • Thân van: Đã được sử dụng chất liệu đồng, inox, gang, nhựa,.. đúc nguyên khối. Vì thế, chúng có độ bền cơ học cao và chống chịu tốt trước các điều kiện về nhiệt độ cùng áp lực cao.
  • Đĩa van: Bộ phận này đã được thiết kế với góc nghiêng 45 độ có thể dễ dàng lật lên, lật xuống tự do từ chất liệu inox hoặc thép bọc cao su hay gang. Chúng cũng sẽ là nơi tiếp xúc trực tiếp với dòng môi chất đi qua.
  • Phần kết nối với đường ống: Thường sẽ là kiểu kết nối 2 mặt bích, nhằm đảm bảo độ chắc chắn và độ an toàn cao.
  • Vòng đệm: chất liệu cao su có tính năng mềm dẻo và có độ đàn hồi tốt với khả năng làm kín tốt. Qua đó sẽ tránh được tình trạng rò rỉ lưu chất. Đồng thời cũng làm giảm tiếng ồn trong cả quá trình vận hành.

Van một chiều cánh bướm

Về cấu tạo, điểm khác biệt của dòng van một chiều cánh bướm chính là sẽ có thêm bộ phận lò xo. Cụ thể gồm:

cấu tạo van 1 chiều cánh bướm

Cấu tạo van một chiều cánh bướm

  • Thân van: Bộ phận này đã dùng các chất liệu từ inox, gang, nhựa…hai mặt được sơn phủ thêm một lớp sơn Epoxy cao cấp với độ dày ≥300 μm.
  • Lá van: Với chi tiết này sẽ bao gồm 2 nửa hình bán nguyệt đã dùng chất liệu inox CF8/CF8M để sản xuất và chúng cũng được gắn vào chốt bản lề cùng với lò xo móc.
  • Lò xo móc: Bộ phận này sẽ được được lồng vào trục giữ của lá van với chức năng tạo lực ép cho đĩa van. Chúng được làm từ chất liệu Inox 304/316 với độ bền cao và có khả năng chống rỉ sét.
  • Vòng cao su làm kín: Sử dụng chất liệu cao su để làm giảm âm thanh và làm kín.
  • Chốt bản lề: Dùng để cố định để cánh van xoay quanh.
  • Kiểu kết nối với đường ống: Thường sẽ là dạng wafer (dạng kẹp).

Van 1 chiều bi – Ball check valve

Đây là loại van chuyên sử dụng cho lưu chất là hơi nóng nên có tên gọi khác là van hơi 1 chiều. Được thiết kế theo kiểu chữ Y, đĩa van là một quả bóng hình tròn, cụ thể gồm:

Van một chiều bi

Cấu tạo van 1 chiều bi

  • Thân van: được đúc nguyên khối bằng chất liệu inox 304, 316, đồng, hoặc gang… có đặc tính độ cứng tốt, chịu nhiệt độ cao, áp lực lớn.
  • Nắp van: được thiết kế trên cùng chất liệu giống thân van, bộ phận này được kết nối với thân bằng các bu lông và đai ốc để đảm bảo độ chắc chắn.
  • Bi van: có hình tròn, có trọng lượng nhẹ, được làm bằng inox chống ăn mòn.

Van một chiều cối

Van một chiều cối hay còn gọi là van một chiều đĩa, van một chiều lò xo. Vì cấu tạo của van khá giống đĩa bay, bên trong có lò xo, nhờ vào áp lực của lò xo mà đĩa van đóng, mở. Cấu tạo của van gồm các bộ phận chính như sau:

Van một chiều cối

Van một chiều cối

  • Thân van: Chúng đã dùng kim loại inox và có khả năng chịu lực rất tốt. Đồng thời, nó còn chống ăn mòn tốt và chịu nhiệt cao.
  • Đĩa van: bộ phận này dùng SUS 201 và SUS 304 để tạo thành. Vì chúng là bộ phận sẽ tiếp xúc trực tiếp với lưu chất.
  • Lò xo: chất liệu inox 201, inox 304 có chức năng truyền động, hỗ trợ van đóng mở.

Van 1 chiều đối trọng

Van một chiều đối trọng hay còn được biết đến với tên gọi van một chiều quả cân thủy lực. Đây là loại van đã được tích hợp thêm bộ phận đòn bẩy đối trọng giúp cho quá trình hoạt động trở nên dễ dàng hơn. Cấu tạo sản phẩm bao gồm:

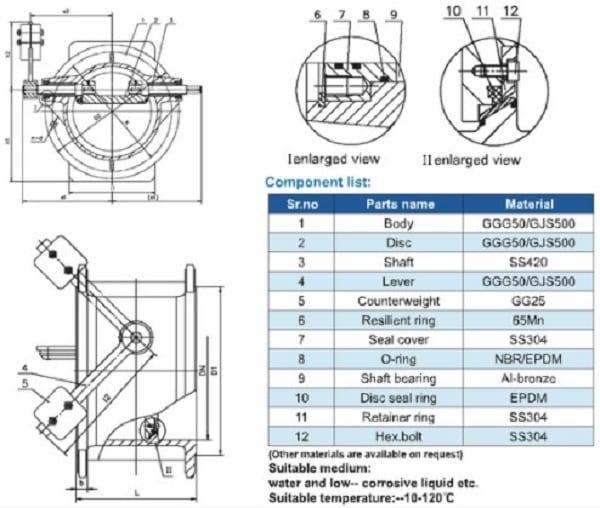

cấu tạo van một chiều đối trọng

Thông số van một chiều đối trọng

  • Thân van: Bộ phận này đã được đúc nguyên khối từ chất liệu inox, gang, thép với kết nối theo kiểu mặt bích với đường ống.
  • Đĩa van: kết nối với trục van với có chức năng đóng mở van và thường làm từ inox cao cấp có khả năng chống ăn mòn tốt. Vì chúng sẽ trực tiếp tiếp xúc với dòng môi chất.
  • Đòn bẩy: là một thanh dài chất liệu chủ yếu là gang, có chức năng điều khiển hoạt động đóng mở của van
  • Đối trọng: được thiết kế bằng gang dẻo hoặc thép, vị trí nằm trên đòn bẩy, có nhiệm vụ cân bằng hệ thống trong quá trình vận hành.
  • Vòng đệm kín: Sử dụng cao su EPDM giúp làm kín và hạn chế tối đa bị rò rỉ. Đồng thời cũng làm giảm tiếng ồn khi hệ thống hoạt động.

Ngoài ra còn có một vài phụ kiện đi kèm khác như vòng khóa, ổ đỡ, chốt, bu lông…

Van một chiều lá

Van 1 chiều lá hay còn gọi là van một chiều dạng đĩa hay van một chiều dạng treo. Về cơ bản nhìn bên ngoài khá giống dạng van 1 chiều lá lật. Chỉ khác là được chế tạo mỏng hơn và trọng lượng nhẹ hơn.

Van một chiều đĩa treo

Van một chiều đĩa treo

Nguyên lý hoạt động của van một chiều

Nguyên lý hoạt động của van một chiều sẽ khác nhau tùy thuộc vào cấu tạo và cách vận hàng của từng loại. Tuy nhiên, khi hoạt động các dòng van 1 chiều sẽ tuân thủ nguyên lý chung là cho dòng lưu chất đi qua không bị cản trở hoặc ngăn dòng lưu chất lại khi đóng van

Cụ thể về cơ chế hoạt động từng loại sẽ được chúng tôi trình bày chi tiết trong từng sản phẩm van 1 chiều. Mời bạn đọc đón xem!

Ưu, nhược điểm của van 1 chiều

Ưu điểm

  • Cơ chế vận hành tự động hoàn toàn dựa vào áp lực của dòng chảy lưu chất.
  • Van có khả năng đóng mở nhanh.
  • Chất liệu chế tạo chủ yếu là gang, thép, inox… có độ bền cao nên có thể sử dụng được ở các môi trường khác nhau.
  • Thiết kế đơn giản, trọng lượng van nhẹ, khi lắp đặt không tốn nhiều diện tích vì không có bộ điều khiển bằng tay quay tay gạt hay tự động bằng điện, khí nén như các loại van khác.
  • Đây là một trong những giải pháp vừa tiết kiệm tiền, vừa mang lại hiệu quả trong việc bảo vệ đường ống dẫn cùng các thiết bị xung quanh.
  • Ngăn chặn hiện tượng búa nước xảy ra khi xuất hiện tình huống mức áp lực quá mạnh và bảo vệ tốt các thiết bị như: máy bơm, van công nghiệp và hệ thống đường ống…
  • Được dùng nhiều trong các ứng dụng khác nhau: HVAC, hệ thống bơm nước hay hệ thống sưởi…Chẳng hạn như đầu ra của máy bơm sẽ giúp bảo vệ máy bơm khỏi dòng lưu lượng bị chảy ngược hay giữ nước bên trong đường ống.
  • Giúp tiết kiệm tối đa các chi phí vận hành. Bởi vì chúng vận hành tự động, nên không cần nhân lực hay các thiết bị khác phụ trợ.
  • Có thể lắp đặt theo 2 chiều ngang và dọc, tùy thuộc vị trí sử dụng van trong hệ thống.

Nhược điểm:

  • Đĩa van sử dụng sau một thời gian rất dễ bị kẹt hoặc bị tắc nghẽn do rác thải hay cặn bẩn tích tụ lâu ngày.
  • Cần phải đặc biệt chú ý về hướng di chuyển của dòng lưu chất để lắp đặt van cho đúng.

Phân loại van 1 chiều

Phân loại van 1 chiều theo môi trường sử dụng

Van 1 chiều khí nén

Van 1 chiều khí nén sẽ vận hành hoàn toàn tự động khi có áp lực 1 chiều duy nhất từ dòng khí nén. Cụ thể, khi van đóng nếu có dòng khí đi qua dưới áp lực của khí nén sẽ làm thay đổi giá trị áp suất. Kết quả cửa xoay sẽ bị đẩy ra và cho phép dòng lưu chất đi qua, lúc này van sẽ ở trạng thái mở. Nếu muốn đóng van chỉ cần không cho lưu chất khí đi qua. Khi đó cửa xoay của van sẽ bị giữ chặt, van sẽ quay về trạng thái đóng.

cấu tạo van 1 chiều khí nén

Van một chiều thủy lực

Van 1 chiều thủy lực là dòng van đơn giản nhất trong hệ thống thủy lực. Chúng cho phép dầu chảy theo 1 hướng và chặn dầu thủy lực chảy theo hướng ngược lại.

van 1 chiều thủy lực

Van 1 chiều thủy lực

Van một chiều thủy lực cũng có thể được sử dụng như một bộ điều khiển hướng hoặc điều áp trong hệ thống thủy lực. Một trong những vị trí lắp đặt phổ biến nhất của van 1 chiều thủy lực là ngay phía dưới của bơm.

Van một chiều hơi

Van một chiều hơi hay còn gọi là van một chiều chữ ngã là thiết bị được dùng cho các hệ thống hơi nóng, dầu khí. Chất liệu chế tạo van là thép, gang hoặc inox có độ bền cao, chịu ăn mòn, nhiệt độ, áp lực cao. Về cấu tạo điểm khác biệt là có lò xo có chức năng nén và phản hồi theo áp lực của lưu chất giúp van đóng và mở.

van một chiều hơi

Cấu tạo van một chiều hơi

Nguyên lý hoạt động hoàn toàn là tự động dựa vào áp lực của lưu chất, khi có lưu chất đi vào van, áp lực của lưu chất thắng lực của lò xo nén đĩa lên trên cho phép lưu chất đi qua van. Khi không có lưu chất lò xo sẽ tự động phản hồi để đóng kín van. Đây cũng là một loại van hơi một chiều.

Van một chiều nước

Van 1 chiều nước hay còn gọi là van khóa nước 1 chiều là sản phẩm được sản xuất chuyên dụng cho môi trường nước thủy lực hoặc khí hóa lỏng. Chất liệu cấu tạo đa dạng: inox, gang, nhựa, thép… Khi lắp đặt thường được lắp ngang hoặc lắp đứng tùy vị trí.

Van một chiều nước

Van một chiều nước

Với cơ chế hoạt động của van chủ yếu dựa vào áp lực của dòng chảy lưu chất. Khi có lưu chất đi qua, dưới áp lực của nước sẽ đẩy đĩa van mở, áp lực càng lớn đĩa van mở càng rộng. Khi áp lực nước giảm, van sẽ trở về trạng thái đóng.

Phân loại van một chiều theo chất liệu

Van một chiều inox – thép không gỉ

Đây là loại phổ biến nhất trên thị trường, chất liệu thép có đặc tính tốt, không bị han gỉ, chịu được nhiệt độ, áp suất cao, bề mặt được gia công sáng bóng giúp tăng tính thẩm mỹ. Đặc biệt là khả năng chống ăn mòn, oxy hóa cực tốt của inox nên có thể làm việc trong môi trường khí gas, khí nén, xăng, dầu…Tuy nhiên, giá thành của loại van này khá cao.

van một chiều inox Wonil

Van một chiều inox Wonil

Như chúng ta đều biết, chất liệu inox 304, 316 được ứng dụng sản xuất trong hầu hết các loại van công nghiệp hiện nay. Với ưu điểm có độ bền cao, chịu nhiệt độ cao, áp lực lớn, không bị ăn mòn, oxy hóa. Do vậy, loại van này được sử dụng khá phổ biến trong môi trường nước thải, hóa chất, xăng dầu, khí nén, hơi nóng…

Van một chiều bằng đồng thau

Van một chiều bằng chất liệu đồng thau có ưu điểm là khả năng chống chịu được nhiệt độ, áp suất tương đối cao, giá cả phải chăng. Tuy nhiên lại có nhược điểm là chống ăn mòn khá kém nên chỉ được sử dụng trong môi trường hơi nước biển, nước biển hoặc dầu, khí nén…

van một chiều đồng

Van một chiều đồng

Van một chiều nhựa

Đặc điểm nổi bật của van một chiều nhựa đó là chống ăn mòn tốt trong môi trường bazơ, dung dịch nước ăn mòn kim loại hay axit vô cơ. Tuy nhiên, điều kiện môi trường làm việc chỉ giới hạn trong khoảng dưới 100 độ C, áp suất thấp và không chịu được môi trường có axit đậm đặc. Ngoài ra, so với loại van bằng inox hay đồng thép, giá thành của van một chiều nhựa thuộc vào dạng rẻ nhất.

Van một chiều nhựa

Van một chiều nhựa

Ngoài ra, van một chiều còn được phân loại dựa vào xuất xứ, ví dụ như van một chiều AUT, ARV xuất xứ Malaysia, SSV, Wonil, SW xuất xứ Hàn Quốc, FAF, Eko xuất xứ Thổ Nhĩ Kỳ, Emico, Tunglung xuất xứ Đài Loan…

Ứng dụng của van một chiều

Với khả năng đóng mở nhanh, vận hành tự động, cho phép dòng lưu chất chảy theo hướng duy nhất một chiều. Hiện nay, van một chiều được ứng dụng trong khá nhiều lĩnh vực: công nghiệp, nông nghiệp, dân dụng. Dưới đây là một số ứng dụng phổ biến thường gặp:

  • Được lắp đặt phổ biến ở đầu ra của máy bơm với nhiệm vụ bảo vệ máy bơm khỏi dòng chảy ngược. Đặc biệt, với máy bơm ly tâm không có khả năng tự mồi van một chiều còn giúp giữ nước trong đường ống đảm bảo quá trình vận hành ổn định, không phải mồi nước, không bị trục trặc.
  • Trong hệ thống HVAC: sưởi, thông gió và điều hòa không khí) van 1 chiều có chức năng ngăn không cho chất làm mát bị chảy ngược. Vì hệ thống HVAC là bơm chất làm mát lên hệ thống phía trên.
  • Trong hệ thống PCCC giúp bảo vệ nguồn nước sạch vì hệ thống PCCC sử dụng kết hợp nhiều nguồn nước khác nhau nên dùng van một chiều sẽ tránh được tình trạng nhiễm bẩn, chảy ngược vào nguồn nước sạch.
  • Trong hệ thống hơi nóng được lắp sau bẫy hơi để ngăn dòng nước ngưng chảy ngược làm ngập bẫy hơi giúp bảo vệ thiết bị này tránh bị hư hỏng. Hoặc có thể lắp ngay đầu ra của nồi hơi để ngăn nước chảy vào nồi hơi.

Một số lưu ý khi mua van 1 chiều

Khi mua van 1 chiều cũng tương tự các dòng van công nghiệp khác, đầu tiên quý khách cần xác định mục đích sử dụng và nắm được cách sử dụng để đảm bảo độ bền cũng như hiệu quả hoạt động.

Van 1 chiều lá lật inox 304

Van 1 chiều lá lật inox 304 Wonil Hàn Quốc

Xác định môi trường sử dụng: với mỗi loại chất liệu sản xuất van sẽ tương ứng với các môi trường khác nhau. Như gang sẽ được ưu tiên trong môi trường nước sạch, nhựa được sản xuất chuyên dụng cho môi trường có tính ăn mòn như axit, bazo, nước thải, inox ứng dụng đa dạng hơn trong hầu hết các môi trường, nước, khí, hơi nóng… có nhiệt độ áp lực cao hay ăn mòn.

Nhiệt độ, áp suất làm việc: mỗi chất liệu sẽ có một giới hạn nhất định về nhiệt độ và áp suất. Điều này sẽ quyết định đến độ bền và tuổi thọ sử dụng của van; thậm chí là có thể vận hành hệ thống hay không.

Kích cỡ van 1 chiều và kiểu kết nối của van: Kích cỡ đường ống đơn vị Phi, kiểu kết nối của van là nối ren, lắp bích hay wafer. Tiêu chuẩn mặt bích là DIN, JIS, BS hay ANSI,…

Giá thành và nhà sản xuất: Giá thành là yếu tố khá quan trọng quyết định đến việc quý khách hàng có mua hàng hay không. Có nhiều người ham giá rẻ nhưng cũng có nhiều người lại ham giá cao vì nghĩ cao sẽ chất lượng. Thực tế chứng minh không phải giá rẻ là không tốt và giá cao là tốt. Mà quan trọng là nguồn gốc xuất xứ, chất lượng tốt, giấy tờ chính hãng của hãng và giá hợp lý, vừa túi tiền.

Lưu ý khi lắp đặt van 1 chiều

Khi lựa chọn và lắp đặt van 1 chiều, điều quan trọng là phải thực hiện phân tích chi phí – lợi ích của hệ thống cụ thể. Theo đó, quý vị cần lưu ý đến một số vấn đề dưới đây:

  • Đầu tiên, phải đảm bảo van bảo vệ hệ thống đúng cách, hiệu quả, không xảy ra hiện tượng búa nước hay tổn thất áp suất.
  • Kiểm tra thông số kỹ thuật của van một chiều và hệ thống đảm bảo phù hợp, đáp ứng yêu cầu của hệ thống một cách tốt nhất.
  • Xác định chiều lắp đặt: thẳng đứng hay nằm ngang và áp lực dòng chảy để lựa chọn loại van phù hợp.
  • Tiến hành vệ sinh sạch sẽ đường ống và van, loại bỏ hết bụi bẩn, rác thải trước khi lắp đặt van.
  • Van 1 chiều cánh bướm nên lắp đường ống nằm ngang phần trụ ở giữa 2 cánh van. Tuyệt đối không nên lắp chéo hoặc lệch để van hoạt động ổn định, hiệu quả.
  • Lưu ý lắp đúng chiều hướng của van trong hệ thống.
  • Siết chặt và đều các bulong, tránh hiện tượng lưu chất bị rò rỉ trong quá trình vận hành của van.

Trên đây là một số các thông tin tổng quan về van một chiều. Bạn muốn tìm hiểu thêm về thông số kỹ thuật cũng như giá thành của từng loại sản phẩm? Đừng ngần ngại gì mà hãy liên hệ với chúng tôi theo Hotline để được các chuyên viên hỗ trợ, tư vấn và báo giá ưu đãi nhất. Đơn vị đã lưu kho sẵn hàng số lượng lớn van 1 chiều cũng như các loại van công nghiệp, phụ kiện đường ống khác.
