Van bi điều khiển khí nén là sự kết hợp giữa bộ phận van bi và bộ điều khiển khí nén để hoạt động đóng mở van và điều tiết dòng chảy. Sản phẩm được sử dụng trong các hệ thống, nhà máy hóa chất, xi măng, vật liệu xây dựng,…với các kích thước và mẫu mã đa dạng.

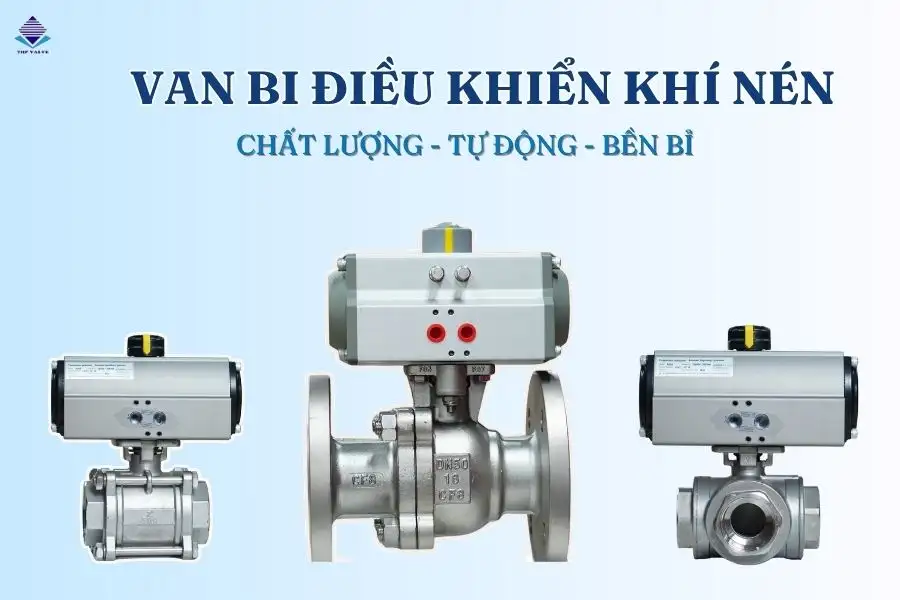

Van bi điều khiển khí nén là gì?
Van bi điều khiển khí nén là loại van điều khiển sử dụng bộ khí nén để thực hiện việc đóng mở van bi. Van được làm từ các chất liệu phổ biến như inox, nhựa nên được sử dụng rộng rãi trong các hệ thống, nhà máy hiện nay. Thời gian đóng mở van nhanh chóng và vận hành tự động không cần đến sức người. Thay vì sử dụng bộ phận tay gạt hay tay quay, loại van bi khí nén hoạt động tự động nhờ bộ điều khiển khí nén. Sự truyền động giúp van đóng, mở hoàn toàn hoặc có thể điều tiết dòng chảy qua van. Van có 2 dạng điều khiển:
- Dạng ON/OFF – Đóng hoàn toàn hoặc mở hoàn toàn.
- Dạng tuyến tính: Đóng hoặc mở theo các góc khác nhau.
Dòng van này có nhiều kích thước khác nhau từ DN15, DN20, DN32…đến DN200, DN300 thích hợp sử dụng với mọi hệ thống theo kiểu kết nối ren, mặt bích, rắc co…Ngoài ra van còn có khả năng chịu nhiệt tốt lên đến 200 độ C, áp lực làm việc tối đa từ PN10 – PN16 – PN25 – PN63 nên quý khách hàng hoàn toàn yên tâm khi sử dụng van bi điều khiển khí nén do Tuấn Hưng Phát cung cấp.
Van bi điều khiển khí nén
Tuấn Hưng Phát đang phân phối các loại van bi điều khiển khí nén có kích thước đa dạng, nhiều chất liệu, mẫu mã, kiểu kết nối khác nhau đảm bảo đáp ứng được mọi yêu cầu của khách hàng. Với các thương hiệu van nổi tiếng như Wonil, KosaPlus, Haitima, YNV…cam kết chất lượng tốt, đầy đủ giấy tờ CQ CQ, sản phẩm được nhập khẩu trực tiếp tại nhà máy sản xuất với số lượng lớn nên có giá thành cạnh tranh cao. Hãy liên hệ ngay với chúng tôi để nhận mức giá ưu đãi nhé.
Thông số kỹ thuật van bi điều khiển khí nén
Tham khảo bảng thông số của van bi điều khiển bằng khí nén dưới đây:
Thông số van bi
- Dạng van: Van ren và Van bích
- Kích cỡ: (DN15 – DN50 lắp ren) – (DN50 – DN250 lắp bích)
- Chất liệu chế tạo: inox 304,316 hoặc nhựa UPVC,PVC,..
- Kiểu kết nối: Lắp ren ,lắp bích, hai đầu rắc co đối với van nhựa
- Tiêu chuẩn bích: Jis10k – BS PN16 – ANSI
- Áp lực làm việc: PN16
- Nhiệt độ: 180 độ C
- Xuất xứ: Đài Loan và Hàn Quốc
Thông số bộ điều khiển khí nén
- Kiểu hoạt động: Tác động kép, tác động đơn & điều khiển tuyến tính.
- Thân được đúc bằng: Hợp kim nhôm mạ crom sơn tĩnh điện
- Áp suất khí nén: 2 bar – 8 bar
- Nhiệt độ : 80 độ c
- Tiêu chuẩn: IP67
- Thương hiệu: Kosaplus – Hàn Quốc & Haitima – Đài Loan
- Bảo hành: 24 tháng

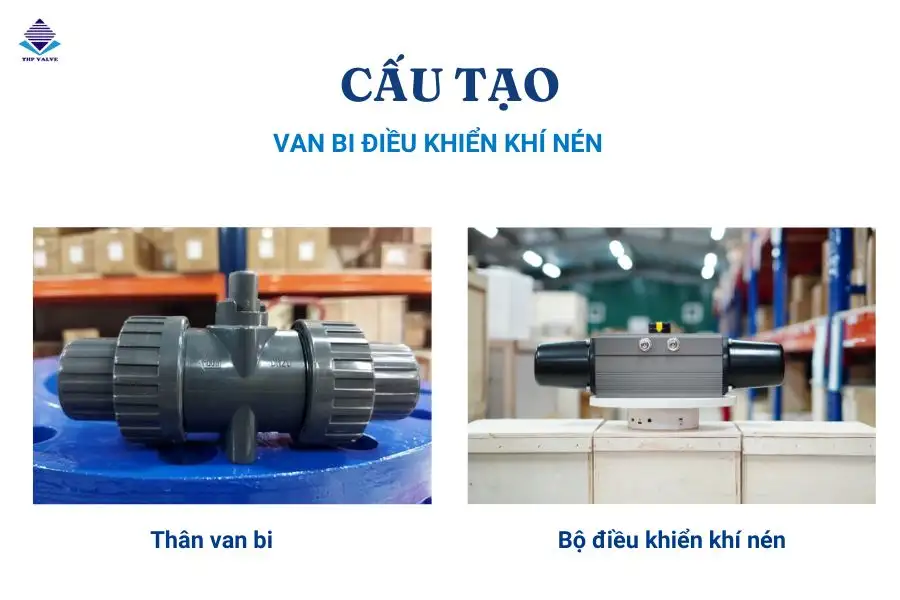

Cấu tạo van bi điều khiển khí nén
Van bi khí nén có cấu tạo gồm 2 phần: Bộ phận van bi và bộ truyền động khí nén:
Bộ phận van bi
Van bi được cấu tạo từ các bộ phận: thân van, bi van, trục van, gioăng làm kín và thiết bị truyền động. Đây là phần thực hiện các chức năng điều chỉnh dòng chảy, cho dòng chảy đi qua mà không bị cản trở và phù hợp với nhiều dòng lưu chất khác nhau. Bộ phận van bi cũng có nhiều dạng như: van bi 3 thân, van bi 2 thân, van bi 3 ngã,…Đây đều là các dòng sản phẩm dễ dàng lắp đặt và sử dụng khi kết hợp với bộ điều khiển khí nén. Bên cạnh đó, van bi còn được thiết kế với 2 dạng kết nối là lắp ren hoặc lắp bích.
Thân van bi: Được chế tạo từ chất liệu Inox 304, 316, nhựa PVC, gang,…nên chịu được tác động của nhiều dòng lưu chất khác nhau như nước, nước thải, hóa chất,…Tùy thuộc vào hệ thống mà lựa chọn chất liệu van bi điều khiển khí nén hợp lý nhất.
Thân van bi điều khiển khí nén
Đĩa van: Là hình viên bi được khoét rỗng xuyên tâm và có khả năng xoay theo góc 90 độ để điều khiển van đóng hoặc mở. Đĩa van thường được làm từ kim loại cao cấp như thép, inox…yêu cầu có độ chống chịu tốt, chống oxy hóa, chịu được nhiệt, do đây là bộ phận tiếp xúc trực tiếp với lưu chất.
Trục van: Thường được sản xuất cùng chất với đĩa van. Đây là bộ phận kết nối đĩa van với bộ điều khiển khí nén và nhận áp lực lớn khi điều khiển viên bi xoay.
Gioăng làm kín: Là thiết bị đệm giữa đĩa van và thân van, có chức năng làm kín van bi, giảm tiếng ồn và giúp van vân hành êm ái, không bị rung lắc. Bộ phận này thường được làm từ các chất có độ đàn hồi cao như PTFE, Teflon, cao su NBR.
Bộ truyền động khí nén
Bộ truyền động khí nén hay còn gọi là bộ điều khiển khí nén. Là một thiết bị dùng để điều khiển van đóng và mở các thiết bị thông qua áp lực từ hệ thống khí nén. Nó có cấu tạo như một chiếc xi lanh, phần pittong trong van được bắt với trục quay của bộ điều khiển. Trục này được gắn trực tiếp với phần trục van bi cơ bên dưới và truyền momen xoắn để đóng mở van.
Bộ điều khiển bao gồm các bộ phận: thân hình dạng hộp chữ nhật, piston – thanh răng, trục chuyền, gioăng làm kín, bulong, ốc vít, dạng tác động đơn còn có thêm bộ phận lò xo. Bộ truyền động khí nén cũng có 2 loại là: Bộ truyền động tác động đơn và bộ truyền động tác động kép.
Bộ điều khiển khí nén
Các phụ kiện đi kèm
- Bộ hiển thị hành trình – Limit Switch box: Là thiết bị được lắp đặt cùng với bộ điều khiển khí nén giúp người vận hành theo dõi trạng thái hoạt động hiện tại của các van công nghiệp, đóng hoặc mở một cách dễ dàng thông qua quan sát trực tiếp. Ngoài ra, Limit Switch box cũng có khả năng gửi tín hiệu về tủ điều khiển về tình trạng của van giúp tối ưu hóa hoạt động của hệ thống và giảm thiểu cần thiết về lao động vận hành.
- Bộ lọc khí nén: Đóng vai trò quan trọng trong việc ngăn chặn chất bẩn rắn hoặc chất lỏng xâm nhập vào hệ thống sử dụng khí nén. Trong quá trình vận hành, mỗi mét khối của khí nén chứa một lượng lớn dầu và nước cùng với hàng triệu hạt bụi bẩn. Trong một số trường hợp, khí nén có thể còn chứa thủy ngân, chì hoặc các kim loại nặng khác. Tất cả những tác nhân này có thể gây ảnh hưởng nghiêm trọng đến hiệu suất của hệ thống sử dụng khí nén vì vậy việc lọc khí nén là vô cùng quan trọng.
- Ống dẫn khí nén và đầu nối nhanh: Đầu nối nhanh khí nén được sử dụng để liên kết dây dẫn khí nén với các thiết bị như xylanh khí, van tiết lưu hoặc bộ lọc khí. Có nhiều loại đầu nối nhanh khí nén như khớp nối nhanh đài loan, đầu nối nhanh khí nén inox, khớp nối nhanh ống khí… Chúng đều là các phụ kiện được thiết kế để kết nối các ống khí với nhau giúp dẫn khí nén hoặc hơi một cách ổn định, trơn tru và liên tục làm cho hệ thống hoạt động một cách ổn định và hiệu quả.
- Van đảo chiều khí nén: Hay van điện từ khí nén là một loại thiết bị được sử dụng để điều khiển luồng khí trong hệ thống khí nén. Hoạt động của nó dựa trên việc sử dụng một solenoid để điều khiển bộ van bên trong cho phép hoặc ngăn chặn luồng khí đi qua hệ thống. Khi solenoid được kích hoạt, nó tạo ra một trường từ để thu hút van, mở lối đi cho khí nén. Và ngược lại khi solenoid không còn hoạt động, van sẽ đóng lại làm ngắt luồng khí.
Van đảo chiều khí nén
Nguyên lý hoạt động van bi điều khiển khí nén
Van bi điều khiển khí nén hoạt động dựa trên bộ điều khiển khí nén với hai dạng: tác động đơn và tác động kép.
- Bộ truyền động tác động đơn: là dạng chỉ phải 1 lần cấp khí hay 1 lần tác động. Nó sử dụng cho các van thường đóng hay thường mở. Bình thường van sẽ ở trạng thái đóng hoặc mở, khi áp lực từ hệ thống khí nén sẽ làm van mở ra hoặc đóng lại. Ngược với trạng thái bình thường của van. Khi ngừng cấp khí, lò xo trong bộ truyền động sẽ giúp pit-tông trả về vị trí ban đầu.
- Bộ truyền động tác động kép: là dạng phải cấp khí 2 lần hay 2 lần tác động. Cấp khí lần đầu sẽ giúp van mở hoặc đóng, ngừng cấp khí van sẽ ở trạng thái đó. Cấp khí lần 2 thì van sẽ ở trạng thái ban đầu, lúc chưa cấp khí.
Van bi điều khiển khí nén tác động kép
Top van bi điều khiển khí nén bán chạy hiện nay

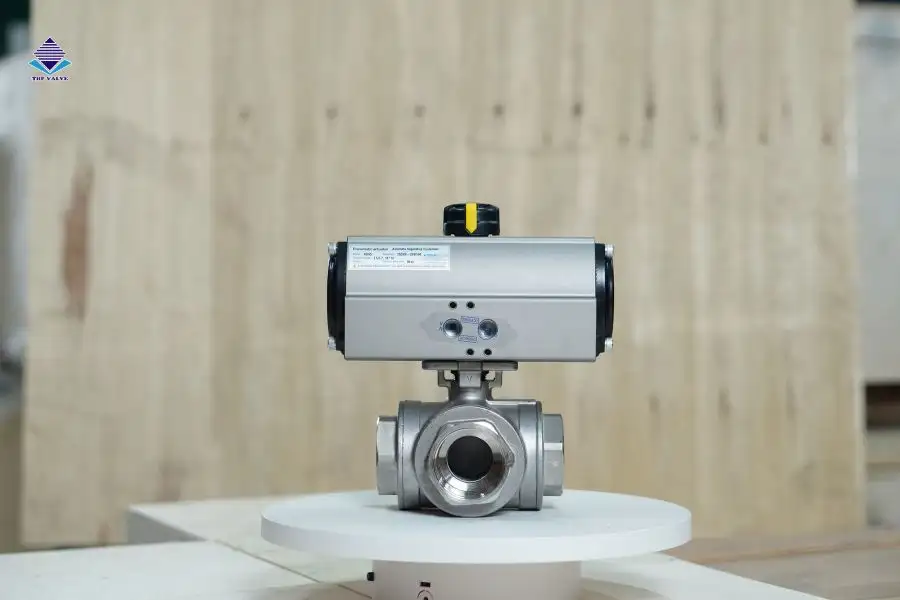

1. Van bi 3 ngã điều khiển khí nén
 | Thông số kỹ thuật
|
Van bi 3 ngã điều khiển khí nén là loại van được áp dụng để điều chỉnh và mở/đóng dòng chảy của các chất lưu trong các hệ thống ống dẫn. Loại van này được ứng dụng rộng rãi trong các môi trường công nghiệp, từ nhà máy sản xuất đến các nhà máy chế biến thực phẩm, nước uống, hệ thống tưới tiêu trong nông nghiệp và dân sinh khác.
Van có tạo trúc gồm 3 ngã được kết nối với bộ điều khiển khí nén, giúp tự động hoạt động của van. Có hai loại thiết kế chính: kiểu chữ L với 2 ngã thông và kiểu chữ T với cả 3 ngã thông.

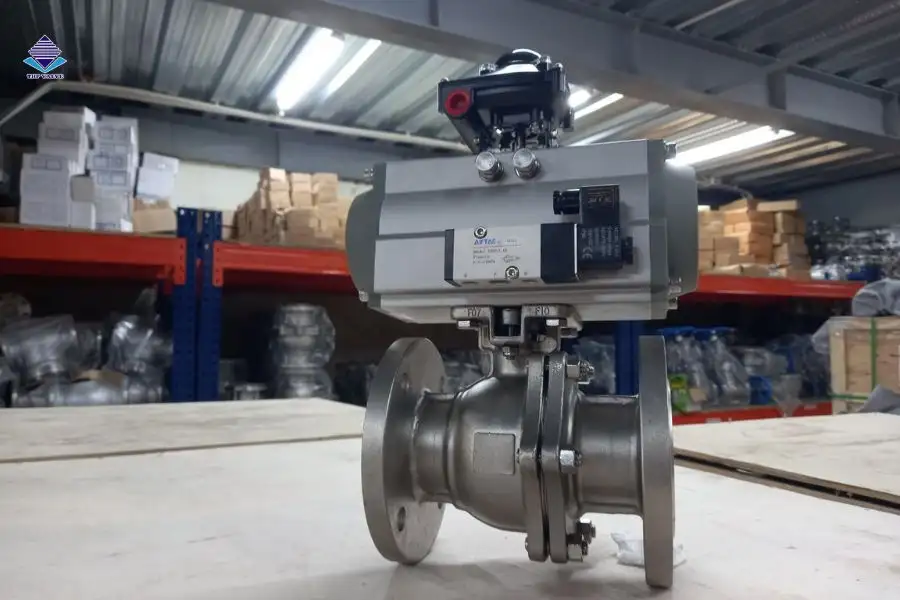

2. Van bi điều khiển khí nén tuyến tính
| Thông số kỹ thuật
|
Van bi điều khiển khí nén tuyến tính là một loại van bi sử dụng khí nén để mở và đóng với các góc mở được điều chỉnh thông qua đầu điều khiển khí nén và bộ điều khiển tuyến tính. Hoạt động của van phụ thuộc vào áp lực từ nguồn khí nén được cấp vào bộ điều khiển khí nén, tác động lên van bi để điều chỉnh khả năng đóng hoặc mở. Van bi điều khiển khí nén có chức năng điều chỉnh lưu chất và cho lưu chất chảy qua đường ống dẫn.
3. Van bi điều khiển khí nén ON/OFF
 | Thông số kỹ thuật
|
Van bi điều khiển khí nén on-off là loại van bi khí nén có tính năng mở hoàn toàn và đóng hoàn toàn (không thể điều chỉnh mức độ mở hay góc mở). Van được sử dụng để kiểm soát lưu lượng của chất lỏng, khí nén và hơi nóng thông qua nó. Đây là loại van tự động thay thế cho việc mở và đóng bằng tay thủ công, với chu trình đóng siêu nhanh từ 1 đến 2 giây.
4. Van bi điều khiển khí nén tác động đơn
 | Thông số kỹ thuật
|
Van bi điều khiển khí nén tác động đơn là một thiết bị sử dụng bộ điều khiển khí nén tác động đơn (single acting) để hỗ trợ trong việc điều tiết, mở/đóng dòng chảy của chất lỏng trên các hệ thống ống, bao gồm hệ thống xử lý nước đa dụng (sạch, thải…), sản xuất thực phẩm và đồ uống (bao gồm bia, rượu, nước ngọt…), cũng như trong ngành công nghiệp nặng như sản xuất ô tô và thiết bị điện tử.
Xem thêm: Van bi khí nén tác động đơn KosaPlus Hàn Quốc
5. Van bi điều khiển khí nén tác động kép
 | Thông số kỹ thuật
|
Van bi điều khiển khí nén tác động kép là loại van bi dùng khí nén để điều khiển việc mở và đóng thông thường. Điểm đặc biệt của loại van này là sử dụng bộ điều khiển khí nén bên trong được thiết kế dưới dạng xilanh kép, không có lò xo bên trong. Để mở van chỉ cần cấp khí một lần và ngược lại để đóng chỉ cần cấp thêm một lần khí nữa.

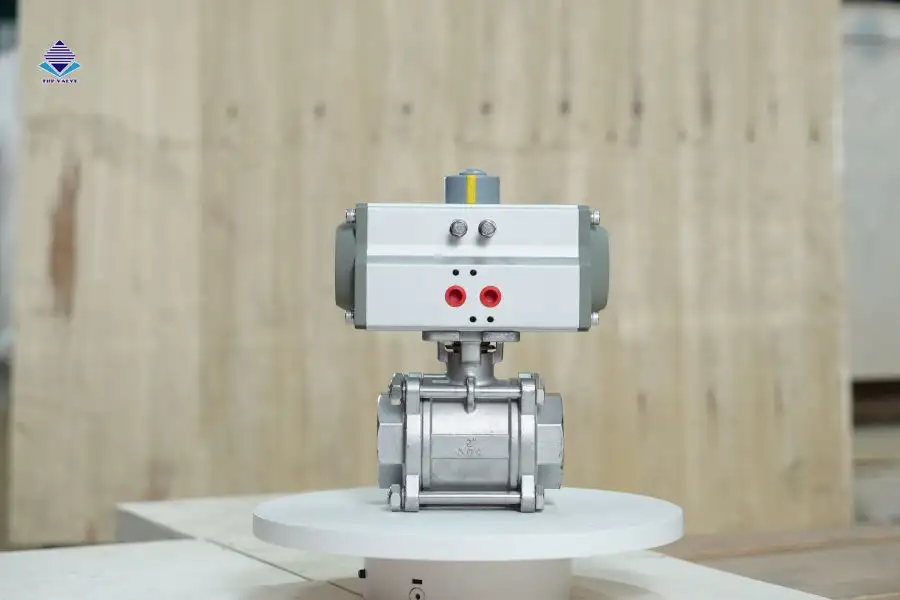

6. Van bi inox điều khiển khí nén
 | Thông số kỹ thuật
|
Van điều khiển khí nén bi inox là một loại van sử dụng khí nén để tự động điều khiển việc mở và đóng của van một cách nhanh chóng. Thân van được làm từ chất liệu inox 304 và 316, mang lại độ bền cao và khả năng chịu nhiệt độ cao cũng như áp lực lớn. Đầu khí nén được làm từ hợp kim nhôm mạ tĩnh điện, đạt tiêu chuẩn IP67 để chống nước và bụi bẩn. Van có khả năng mở và đóng nhanh (từ 1 đến 3 giây) theo cơ chế on/off và mở và đóng tuyến tính dựa trên góc mở.
7. Van bi nhựa điều khiển khí nén
 | Thông số kỹ thuật
|
Van bi nhựa điều khiển khí nén là loại van được sử dụng để điều khiển việc đóng ngắt lưu chất trong hệ thống ống. Van được sử dụng rộng rãi trong các môi trường chịu ảnh hưởng của sự ăn mòn, oxy hóa, và nước thải, và nhiều môi trường khác.
Mua ngay: Van bi nhựa điều khiển khí nén Haitima

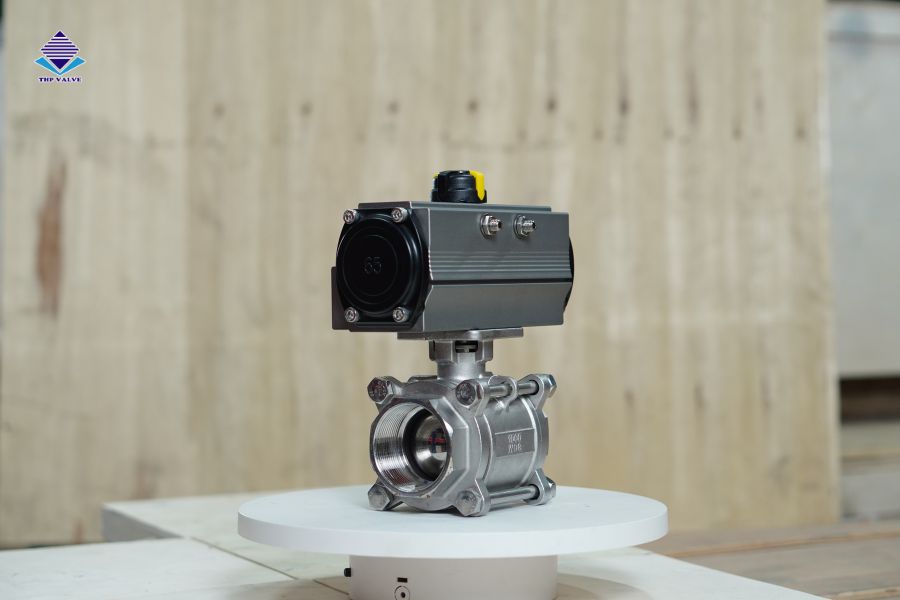

8. Van bi điều khiển khí nén lắp ren
 | Thông số kỹ thuật
|
Van bi điều khiển khí nén nối ren là một loại van bi được lắp vào các hệ thống đường ống thông qua kết nối ren và hoạt động tự động mở và đóng nhờ vào bộ điều khiển khí nén. Van thường được sản xuất với kích cỡ nhỏ từ DN8 đến DN100, với các chất liệu như: Đồng, inox, thép, kiểu thân van bi 1 mảnh, 2 mảnh, hoặc 3 mảnh.
Van có thiết kế đơn giản, dễ sử dụng, phù hợp với nhiều kiểu môi trường lắp đặt khác nhau như: Môi trường nước, chất lỏng, khí, hóa chất…
Mua ngay: Van bi ren điều khiển khí nén Haitima

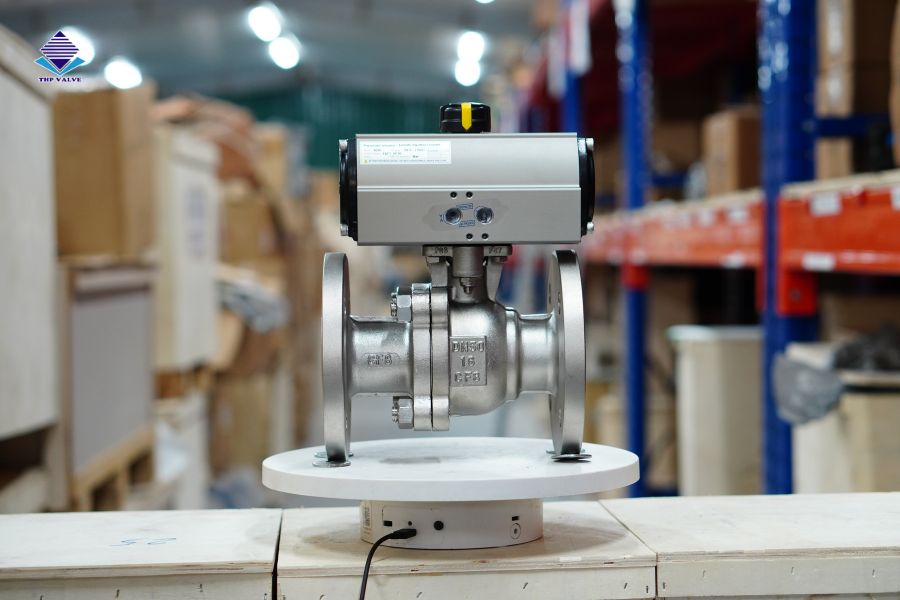

9. Van bi điều khiển khí nén lắp bích
 | Thông số kỹ thuật
|
Van bi điều khiển khí nén lắp bích có thiết kế hai mặt bích liền với thân, phù hợp với các kích thước từ DN15 đến DN200 và đạt tiêu chuẩn mặt bích như JIS10K, BS PN16, ANSI 150LB.
Van bi điều khiển khí nén lắp mặt bích hoạt động mở và đóng nhờ vào áp lực đẩy của khí nén thay vì cần sự can thiệp của con người. Các chức năng điều khiển có thể bao gồm các dạng on-off, tuyến tính, tác động đơn và tác động kép.
Mua ngay: Van bi mặt bích điều khiển khí nén KosaPlus
Ngoài ra còn có các loại van bi điều khiển khí nén theo hãng và xuất xứ sản phẩm:

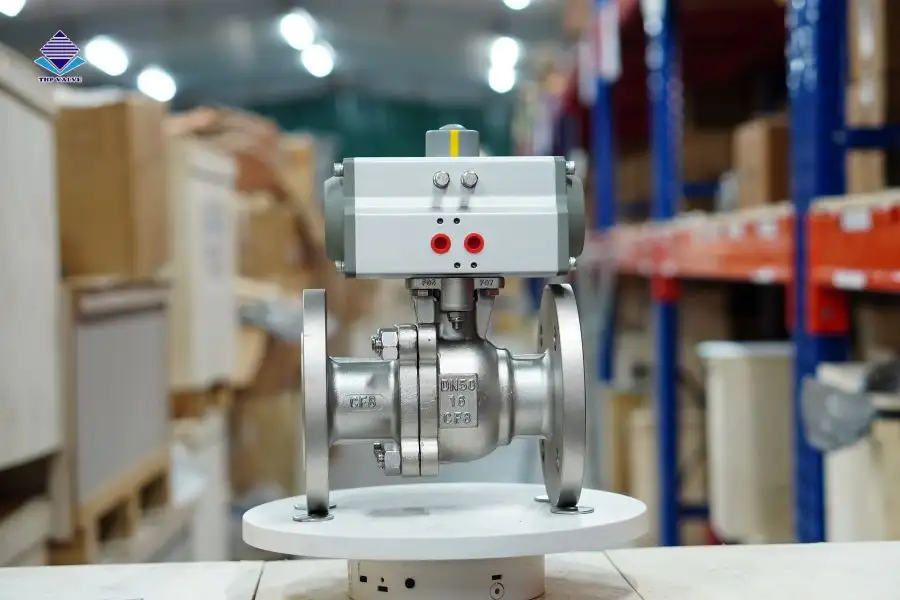

- Van bi điều khiển khí nén Haitima

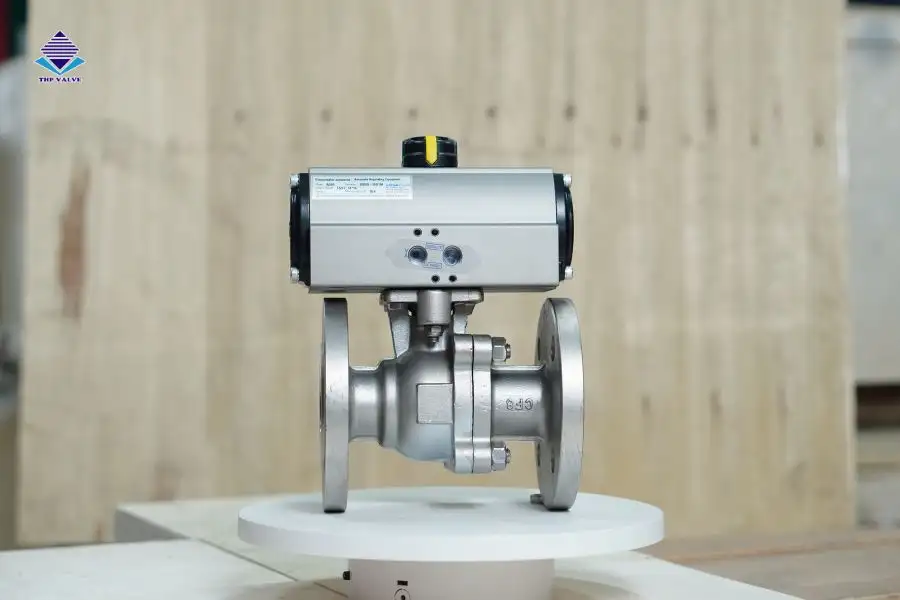

- Van bi điều khiển khí nén Kosaplus
- Van bi điều khiển khí nén Đài Loan
- Van bi điều khiển khí nén Hàn Quốc
Chức năng của van bi điều khiển khí nén trong sản xuất
- Điều chỉnh luồng khí nén: Trong hệ thống máy khí nén, máy bơm thường sử dụng van bi khí nén để điều chỉnh luồng khí nén, đảm bảo áp suất, luồng khí chính xác theo yêu cầu sản xuất.
- Điều chỉnh áp suất: Van có chức năng làm đảm bảo hoạt động ổn định và an toàn của các thiết bị và máy móc trong quá trình sản xuất thực phẩm.
- Chuyển hướng luồng: Khả năng chuyển đổi hướng luồng khí nén từ một vị trí này sang vị trí khác, hỗ trợ trong việc định hình các thiết bị và hệ thống để thực hiện các nhiệm vụ cụ thể như chuyển đổi hướng dòng sản phẩm trong quá trình đóng gói thực phẩm.
- Bảo vệ an toàn: Đây được coi như một phần thiết bị bảo vệ an toàn của hệ thống, ngăn chặn các sự cố hoặc tình huống xấu xảy ra.
- Quản lý vật liệu: Ngoài ra tùy vào một số trường hợp có thể sử dụng van bi để kiểm soát luồng vật liệu như bột, hạt, chất lỏng…
- Tiết kiệm năng lượng: Kết hợp van bi với hệ thống điều khiển tự động giúp tiết kiệm năng lượng trong quá trình sản xuất thực phẩm, hạn chế việc sử dụng dư thừa các nhiên vật liệu vận hành.
Van bi điều khiển khí nén giúp điều chỉnh áp suất
Ưu nhược điểm van bi điều khiển khí nén
Van bi điều khiển bằng khí nén có nhiều tính năng vượt trội so với các loại van công nghiệp khác như:
Ưu điểm nổi bật van bi khí nén
- Thời gian đóng mở nhanh và nhẹ nhàng hơn so với van bi điều khiển điện.
- Độ an toàn cao do sử dụng hệ thống khí nén, đồng thời van được vận hành theo cơ chế tự động, sử dụng hoàn bằng khí nén giúp tiết kiệm chi phí nhân công, hạn chế sức lực con người.
- Thiết kế nhỏ gọn, dễ dàng lắp đặt và vận hành ở những nơi có không gian chật hẹp.
- Khả năng chống chịu tốt, áp lực cao, chống nước, chống bụi…
- Van có cấu tạo với đa dạng các loại vật liệu như: inox, gang, nhựa,…với nhiều giá thành khác nhau, sử dụng được trong nhiều môi trường khác nhau như: Môi trường nhiệt, môi trường nước, hóa chất…
Nhược điểm van bi khí nén
- Van chỉ có kích thước thông dụng đến DN200 nên đối với hệ thống các đường ống lớn thì cần lựa chọn van bướm để tiết kiệm chi phí.
- Giá thành cao hơn so với van bi tay gạt cùng size.
- Là dòng van điều khiển bằng khí nén nên luôn phải cung cấp khí nén cho van đóng hoặc mở nếu không cấp khí nén van sẽ không thể hoạt động.
Xem thêm: Các lỗi thường gặp van bi điều khiển khí nén
Van bi điều khiển khí nén có thời gian đóng mở nhanh
Bảng giá van bi điều khiển khí nén chính hãng
Van bi 3 ngã inox điều khiển khí nén KosaPlus – Hàn Quốc | ||
| Kích cỡ | Model | Báo giá (VND) |
| DN15 | RD40 | 2.500.000 – 11.700.000 |
| DN20 | RD40 | 2.700.000 – 11.850.000 |
| DN25 | AD50 | 2.850.000 – 12.500.000 |
| DN32 | AD50 | 3.200.000 – 12.750.000 |
| DN40 | AD65 | 4.300.000 – 13.600.000 |
| DN50 | AD65 | 4.500.000 – 13.800.000 |
Xem thêm bảng báo giá van bi inox mặt bích điều khiển khí nén nhập khẩu Đài Loại dưới đây:
Van bi inox mặt bích điều khiển khí nén Haitima – Đài Loan | ||
| Kích cỡ | Model | Báo giá (VND) |
| DN15 | HTD – 052 | 2.500.000 – 12.400.000 |
| DN20 | HTD – 052 | 2.650.000 – 12.500.000 |
| DN25 | HTD – 052 | 2.800.000 – 12.750.000 |
| DN32 | HTD – 052 | 3.200.000 – 12. 850.000 |
| DN40 | HTD – 063 | 3.800.000 – 13.700.000 |
| DN50 | HTD – 063 | 4.650.000 – 14.700.000 |
* Lưu ý:
Bảng giá trên chỉ mang tính chất tham khảo, quý khách hàng quan tâm đến sản phẩm hãy liên hệ ngay với chúng tôi để được nhân viên báo giá và tư vấn sớm nhất. Van điều khiển khí nén có rất nhiều loại khác nhau với mỗi loại sẽ có sự chênh lệch về giá như: Kích thước, thương hiệu sản xuất, kiểu kết nối van…
Giá van bi điều khiển khí nén tùy thuộc vào bộ phận van bi là van bi inox, van bi nhựa hay van bi 3 ngã, 2 ngã,…được kết hợp với bộ điều khiển khí nén. Khi mua hàng tại Tuấn Hưng Phát, quý khách sẽ được báo giá sản phẩm cụ thể với mức cạnh tranh nhất trên thị trường.

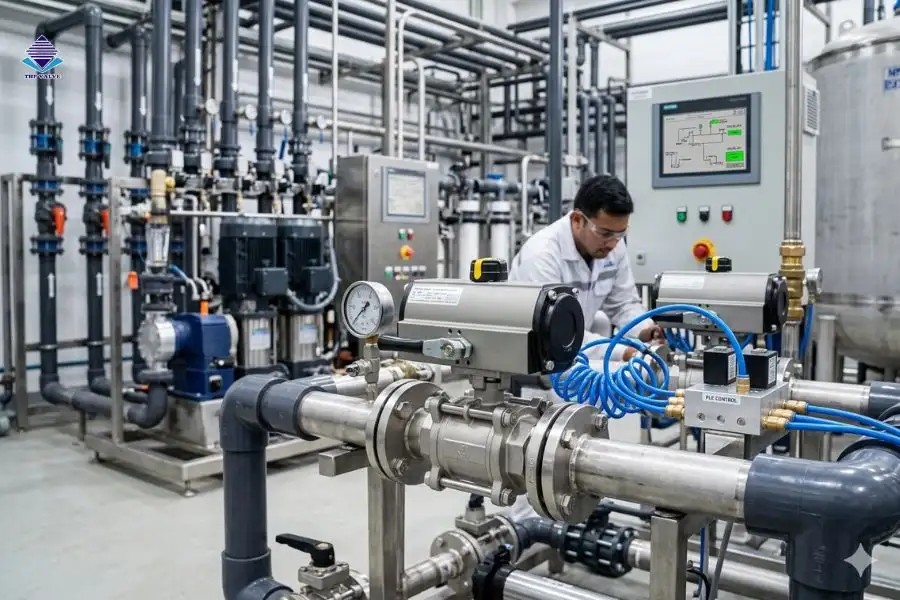

Những ứng dụng của van bi điều khiển khí nén
Van bi điều khiển khí nén đóng vai trò quan trọng trong hệ thống điều khiển sản xuất, kiểm soát lưu lượng, điều khiển luồng khí nén, kiểm soát áp suất, chuyển đổi luồng, bảo vệ an toàn, tiết kiệm năng lượng…Dưới đây là một số lĩnh vực thường sử dụng van bi khí nén bao gồm:
- Nhà máy xử lý nước thải, đường ống cấp thoát nước khu công nghiệp, xưởng sản xuất.
- Xưởng chế tạo, gia công kim loại, sắt thép, vật dụng công nghiệp.
- Nhà máy dệt may, sản xuất giấy, xi măng, vật liệu xây dựng.
- Nhà máy hóa chất, khu vực chứa các chất ăn mòn, oxit, bazo.
- Nhà máy chế biến thực phẩm, nước giải khát, nước có ga.
- Hệ thống có đường ống dẫn gas trong xí nghiệp, hệ thống lò hơi, nồi hơi.
- Trong nông nghiệp: Hệ thống tưới tiêu tự động, hệ thống cấp thoát nước.
Ứng dụng van bi điều khiển khí nén
Mua van bi điều khiển khí nén giá tốt ở đâu?
Tuấn Hưng Phát là đơn vị chuyên cung cấp các loại van bi điều khiển khí nén có chất lượng tốt hàng đầu thị trường. Hiện nay chúng tôi đang là nhà phân phối độc quyền van điều khiển điện và van điều khiển khí nén của 2 thương hiệu nổi tiếng là KosaPlus Hàn Quốc và Haitima Đài Loan.
Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, Tuấn Hưng Phát luôn cố gắng phát triển và nghiên cứu ra nhiều loại van hiện đại hơn nhằm nâng cao hiệu suất vận hành van và mang lại nhiều tính năng vượt trội, chất lượng tốt hơn.
Nếu bạn đang muốn tìm thiết bị thủy lực có thể điều khiển tự động, từ xa và phù hợp với hệ thống sản xuất hãy liên hệ ngay với chúng tôi để được đội ngũ nhân viên tư vấn và hỗ trợ sớm nhất nhé. Ngoài ra khi mua số lượng lớn, bạn sẽ được hưởng mức giá ưu đãi cùng nhiều chính sách hấp dẫn và cam kết bảo hành dài hạn theo nhà sản xuất.
