Van tín hiệu là gì?

Trong hệ thống PCCC, van tín hiệu là dòng van có vai trò quan trọng không chỉ giúp điều khiển đóng mở mà còn giám sát, cảnh báo trạng thái hoạt động khi có sự cố. Vậy cụ thể van tín hiệu là gì? Cấu tạo & nguyên lý hoạt động như thế nào? Hãy cùng Tuấn Hưng Phát tìm hiểu qua bài viết dưới đây nhé.

Van tín hiệu là gì?

Van tín hiệu là loại van công nghiệp được thiết kế tích hợp công tắc giám sát để gửi tín hiệu, cảnh báo về trung tâm điều khiển khi trạng thái của van thay đổi. Hiểu đơn giản, van tín hiệu không chỉ được dùng để đóng mở, điều tiết dòng chảy lưu chất như các loại van thông thường mà còn có khả năng giám sát, cảnh báo trạng thái hoạt động đảm bảo hệ thống luôn vận hành an toàn.

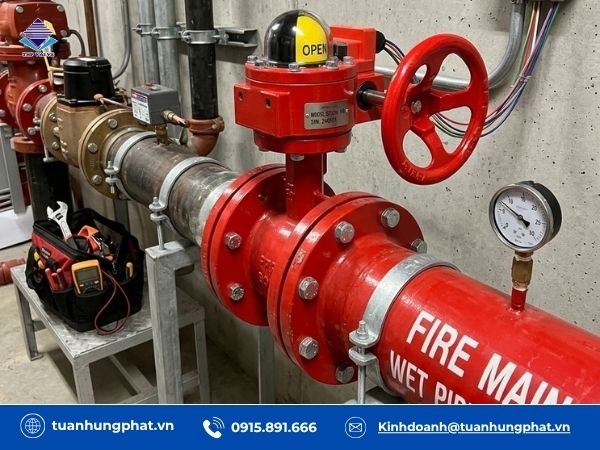

Van tín hiệu thiết kế tích hợp công tắc giám sát để gửi tín hiệu, cảnh báo về trung tâm điều khiển

Hiện nay, van tín hiệu được sản xuất thông dụng với 2 mẫu van cổng tín hiệu và van bướm tín hiệu. Hệ thống ứng dụng phổ biến yêu cầu giảm sát cao như phòng cháy chữa cháy giúp giám sát đường ống cấp nước chữa cháy, đảm bảo van luôn ở trạng thái sẵn sàng hoạt động. Ngoài ra, van tín hiệu cũng được sử dụng nhiều trong hệ thống cấp thoát nước, HVAC, hơi nóng, khí nén…

Cấu tạo và nguyên lý hoạt động của van tín hiệu

Cấu tạo

Van tín hiệu tiêu chuẩn được chế tạo gồm 2 bộ phận chính như sau:

• Thân van cơ học

Thân van có thể là van cổng, van bướm, được chế tạo bằng nhiều loại vật liệu như inox, gang, thép…có đặc tính bền bỉ, chống ăn mòn, chịu nhiệt độ, áp lực tốt, tùy vào môi trường sử dụng để lựa chọn.

• Bộ tín hiệu điện

Bộ tín hiệu được được lắp trực tiếp trên thân van với thiết kế gồm cảm biến vị trí, công tắc và bộ phát tín hiệu. Nhiệm vụ cảm biến đo vị trí của đĩa van, công tắc phát hiện vị trí đóng mở và gửi tín hiệu thông báo về trung tâm điều khiển thông qua bộ phát tín hiệu.

Ngoài ra, khi van có sự thay đổi bất thường như đóng mở sai vị trí, bộ tín hiệu cũng sẽ gửi tín hiệu cảnh báo về hệ thống.

Nguyên lý hoạt động

Van tín hiệu có nguyên lý vận hành kết hợp giữa van cơ học và tín hiệu điện. Cụ thể, khi tác động lên phần điều khiển của van để đóng hoặc mở, hệ thống sẽ hoạt động bình thường. Bộ tín hiệu sẽ gửi thông báo về trung tâm điều khiển góc đóng mở và trạng thái đóng mở của van.

Đồng thời, khi van đóng mở không đúng vị trí bộ tín hiệu cũng sẽ truyền tín hiệu về trung tâm để thông báo. Đây cũng chính là lý do trong hệ thống PCCC, van tín hiệu được sử dụng nhiều vì giúp phát hiện, xử lý kịp thời sự cố cháy, tránh các rủi ro nghiêm trọng.

Đánh giá ưu, nhược điểm của van tín hiệu

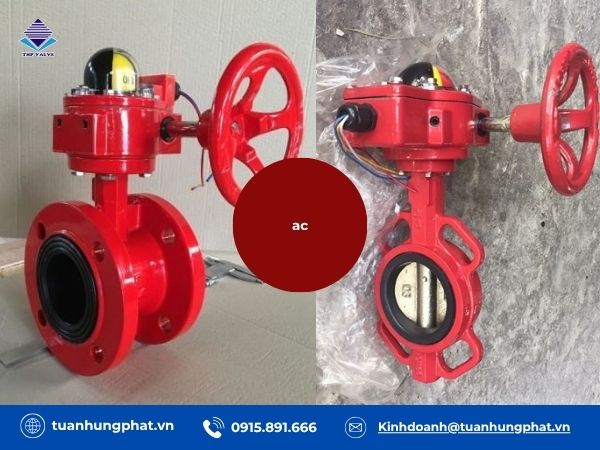

Van tín hiệu giúp giám sát trạng thái hoạt động từ xa dễ dàng

Ưu điểm:

• Có khả năng giám sát trạng thái hoạt động của van từ xa giúp theo dõi tình trạng đóng, mở và dễ dàng phát hiện khi gặp sự cố.
• Dễ dàng tích hợp với hệ thống điều khiển và phù hợp với nhà máy, tòa nhà, trung tâm thương mại.
• Chức năng chính đóng mở dòng chảy và giám sát tình trạng hoạt động, gửi tín hiệu về bộ điều khiển.
• Cấu tạo đơn giản, dễ lắp đặt, dễ bảo trì cũng như bảo dưỡng, thay thế khi cần.
• Đa dạng chất liệu thân van cơ inox, gang, thép, nhựa đáp ứng tốt nhiều môi trường lưu chất khác nhau.
• Thân van được sử dụng chủ yếu van cổng hoặc van bướm, tương thích với nhiều nhu cầu, hệ thống cầu lắp đặt.
• Được ứng dụng rộng rãi trong nhiều lĩnh vực, điển hình như hệ thống PCCC van tín hiệu là thiết bị quan trọng không thể thiếu.

Nhược điểm

• Giá thành cao hơn loại van thông thường do được tích hợp thêm bộ tín hiệu điện.
• Khi vận hành phụ thuộc vào nguồn điện, mặc dù không ảnh hưởng đến quá trình vận hành đóng mở nhưng ảnh hưởng đến chức năng cảnh báo, gửi tín hiệu về trung tâm điều khiển.
• Quá trình lắp đặt phức tạp hơn, cần bảo trì, bảo dưỡng định kỳ

Các loại van tín hiệu phổ biến hiện nay

Như đã giới thiệu ở trên, dưới đây là các loại van tín hiệu được sử dụng phổ biến trên thị trường hiện nay:

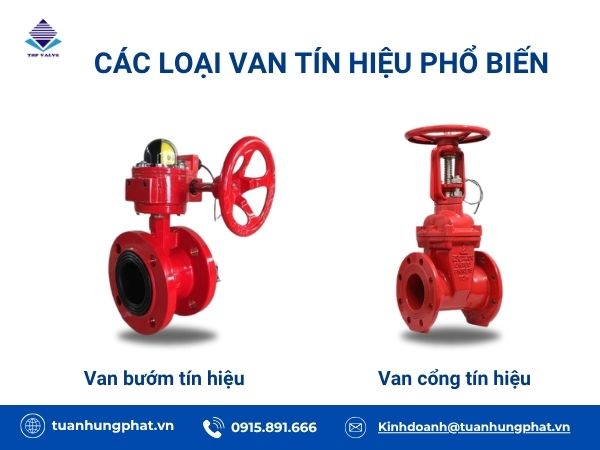

Van bướm tín hiệu và van cổng tín hiệu đang có sẵn tại Tuấn Hưng Phát

• Van cổng tín hiệu

Là loại van được thiết kế thân van là van cổng, khi vận hành đĩa van sẽ dịch chuyển nâng lên, hạ xuống để mở, đóng lưu chất. Ty van có dạng ty nổi, ty chìm, phần điều khiển thủ công bằng tay quay và bộ tín hiệu điện sẽ được gắn trên phần tay quay hoặc trục van.  Ưu điểm ở trạng thái mở hoàn toàn không cản trở lưu chất hay tổn thất áp lực, kích cỡ lớn. Vị trí lắp đặt chủ yếu trên đường ống chính của các hệ thống. Tuy nhiên, so với van bướm tín hiệu trọng lượng nặng hơn, giá thành cao hơn và thời gian đóng mở chậm hơn.

• Van bướm tín hiệu

Van bướm tín hiệu là loại van có thân van là van bướm, bộ tín hiệu thường được tích hợp trên phần điều khiển tay quay hoặc tay gạt. Ưu điểm nhỏ gọn, trọng lượng nhẹ, đĩa van có dạng 2 nửa cánh bướm, khi vận hành sẽ xoay các góc từ 0 – 90 độ để đóng mở, điều tiết lưu chất.

Hệ thống ứng dụng quy mô nhỏ hoặc trung bình, cần thao tác nhanh và ngân sách đầu tư hạn chế. Điển hình như trong hệ thống PCCC trong tòa nhà, chung cư, nhà cao tầng, trung tâm thương mại.

Ứng dụng van tín hiệu trong các hệ thống

Van tín hiệu không chỉ giúp đóng/mở dòng chảy mà còn đóng vai trò giám sát trạng thái vận hành. Do đó, hiện đang được ứng dụng rộng rãi trong nhiều hệ thống yêu cầu độ an toàn và kiểm soát cao. Cụ thể như:

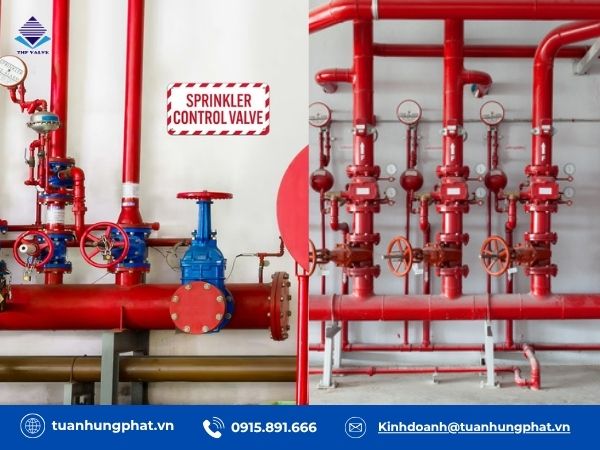

Van tín hiệu được dùng nhiều trong các hệ thống PCCC

• Phổ biến nhất là trong hệ thống phòng cháy chữa cháy để giám sát tình trạng đóng mở và đảm bảo hệ thống luôn sẵn sàng hoạt động.
• Trong tuyến ống cấp nước chính tại các tòa nhà, chung cư cao tầng, tòa nhà văn phòng, trung tâm thương mại.
• Trong hệ thống cấp nước sản xuất, làm mát, xử lý nước tại các nhà máy, khu công nghiệp.
• Trong hệ thống xử lý nước thải.
• Trong hệ thống HVAC điều hòa trung tâm và hệ thống cấp – thoát nước kỹ thuật.

Hy vọng những thông tin chúng tôi cung cấp sẽ giúp quý khách nắm rõ và trả lời được câu hỏi van tín hiệu là gì? Nhìn chung, đây là loại van có vai trò quan trọng trong việc đóng mở và giám sát trạng thái, có thể gửi tín hiệu thông báo từ xa về trung tâm điều khiển. Và tại Tuấn Hưng Phát chúng tôi có nhập khẩu, phân phối 2 dòng van bướm và van cổng tín hiệu từ các thương hiệu nổi tiếng như Wonil. Quý khách có nhu cầu vui lòng liên hệ hotline để được tư vấn, hỗ trợ.
