Van góc DN50 là gì? Cấu tạo và ứng dụng trong PCCC

Van góc DN50 là thiết bị có vai trò quan trọng trong hệ thống PCC với nhiệm vụ đóng mở và kiểm soát dòng nước tại các họng chữa cháy. Thân van được thiết kế vuông góc 90 độ giúp chuyển hướng dòng chảy tiện lợi. Chi tiết về sản phẩm, hãy cùng Tuấn Hưng Phát tìm hiểu qua bài viết dưới đây nhé.

Van góc DN50 là gì?

Van góc chữa cháy DN50 hay còn được gọi là van góc DN50, van góc pccc DN50 là một trong những loại van góc pccc có kích thước danh nghĩa DN50, tương đương đường ống phi 60mm, theo hệ inch là 2 inch. Thiết bị được dùng để kết nối trực tiếp đường ống cấp nước với vòi chữa cháy để thực hiện chức năng đóng mở dòng nước, giúp người vận hành chủ động kiểm soát lưu chất nước khi có sự cố cháy.

Sở dĩ có tên gọi van góc DN50 nhờ thiết kế cửa vào, cửa ra vuông góc 90 độ với nhau. Chất liệu chế tạo gang, inox hoặc đồng, một số mẫu sơn Epoxy bên ngoài màu đỏ đặc trưng của ngành PCCC. Vị trí lắp đặt chủ yếu tại họng chữa cháy vách tường, trong tủ PCCC hoặc tại các điểm lấy nước chữa cháy trong hệ thống PCCC.

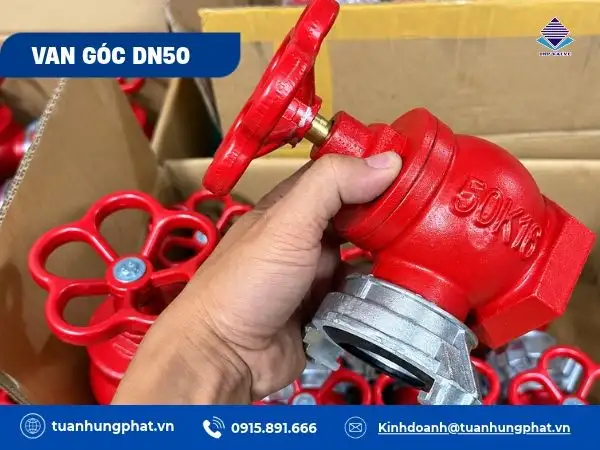

Van góc DN50 – 2inch – 60mm trong hệ thống PCCC

Thông số kỹ thuật van góc chữa cháy DN50

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm:

Cấu tạo và nguyên lý hoạt động của van góc DN50

Cấu tạo

Van góc chữa cháy DN50 được cấu tạo đơn giản gồm các bộ phận chính như sau:

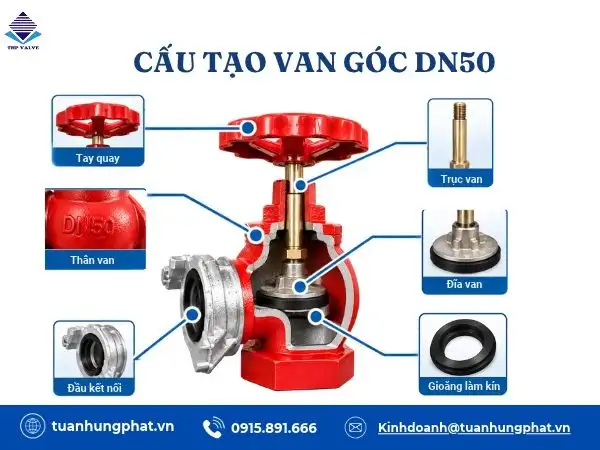

Cấu tạo cơ bản của van góc DN50

• Thân van: được chế tạo bằng gang, đồng hoặc inox, thiết kế dạng góc 90 độ. Bên ngoài thường sơn phủ Epoxy màu đỏ để tăng độ bền, chống ăn mòn.
• Đĩa van: có nhiệm vụ tiếp xúc trực tiếp và đóng mở dòng nước, chất liệu gang hoặc inox bền bỉ, chống ăn mòn tốt.
• Trục van: có chức năng kết nối tay quay và đĩa van, đồng thời truyền chuyển động từ tay quay đến đĩa van để đóng mở lưu chất.
• Gioăng làm kín: chất liệu cao su EPDM hoặc PTFE, được dùng để làm kín, hạn chế rò rỉ nước ra bên ngoài.
• Tay quay: là bộ phận điều khiển van, khi vận hành chỉ cần xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ để đóng mở van.
• Đầu kết nối: Một đầu có dạng ren trong hoặc ren ngoài để kế nối với đường ống nước, đầu còn lại có ngàm hoặc khớp nối nhanh để lắp vòi chữa cháy D50.

Nguyên lý hoạt động

Nguyên lý hoạt động của van góc D50 dựa trên chuyển động nâng hạ của đĩa van thông qua điều khiển từ tay quay. Cụ thể:

• Khi cần mở van, xoay tay quay theo ngược chiều kim đồng hồ, trục van sẽ nhận tác động từ bộ điều khiển và truyền chuyển động xuống đĩa van. Kết quả đĩa van sẽ được nâng lên, cho phép nước đi vào thân van và chuyển hướng 90 độ, chảy ra đầu nối vòi chữa cháy.
• Khi cần đóng van, xoay tay quay theo chiều ngược lại, cùng chiều kim đồng hồ, đĩa van sẽ hạ xuống ép vào bề mặt làm kín để ngăn dòng nước đi qua. Lúc này, van ở trạng thái đóng.

=> Xem thêm: Van góc chữa cháy: Cấu tạo, báo giá mới nhất 2026

Đặc điểm nổi bật của van góc chữa cháy D50

• Than van được thiết kế cửa ra và cửa vào vuông góc 90 độ, cho phép chuyển hướng dòng chảy tiện lợi, nhanh chóng và phù hợp lắp đặt tại các khu vực có không gian hạn chế.
• Chất liệu thân van gang, inox, đồng bền bỉ, chống ăn mòn tốt và đáp ứng tốt nhiều vị trí lắp đặt có điều kiện vận hành khác nhau.
• Vận hành đơn giản bằng tay quay vô lăng, người sử dụng hoàn toàn chủ động đóng mở dòng nước, không cần nguồn điện hay khí nén.
• Độ kín cao, khi van ở trạng thái đóng hoàn toàn đĩa van ép sát vào gioăng cao su, tạo độ kín tương đối tốt.
• Kiểu kết nối dạng nối ren hoặc khớp nối nhanh thuận tiện kết nối với vòi chữa cháy D50 theo tiêu chuẩn tương ứng.
• Được ứng dụng rộng rãi trong các hệ thống PCCC từ chung cư, nhà xưởng, trung tâm thương mại đến các khu công nghiệp, nhà máy sản xuất.

Phân loại van góc DN50 phổ biến

Van góc chữa cháy D50 được thiết kế đa dạng mẫu mã, chủng loại và được ứng dụng phổ biến trong các hệ thống PCCC. Cụ thể như sau:

Theo chất liệu

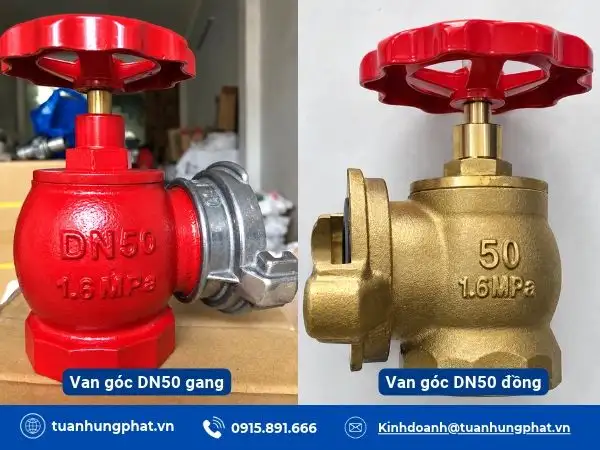

Van góc DN50 gang – Van góc DN50 đồng

• Van góc DN50 gang: thân van được đúc bằng gang cầu hoặc gang xám, bên ngoài sơn Epoxy màu đỏ để nhận diện và tăng độ bền. Sản phẩm có ưu điểm kết cấu chắc chắn, chịu áp lực, nhiệt độ tốt trong điều kiện phù hợp và chi phí đầu tư hợp lý. Vị trí lắp đặt thông dụng trong hệ thống chữa cháy vách tường tại các nhà xưởng, trung tâm thương mại, chung cư…
• Van góc DN50 đồng: Sản phẩm được chế tạo thân van bằng đồng thau hoặc hợp kim đồng có khả năng chống ăn mòn tốt, dễ gia công, dẫn nhiệt tốt. Theo đó, thường được lắp tại các vị trí yêu cầu chống ăn mòn, độ bền cao. Tuy nhiên, về giá thành cao hơn so với gang.

Ngoài ra, còn có van góc DN50 inox được sản xuất bằng thép không gỉ và được ứng dụng chủ yếu môi trường đặc thù có độ ẩm cao, yêu cầu cao về khả năng chống ăn mòn tốt.

Theo cấu tạo

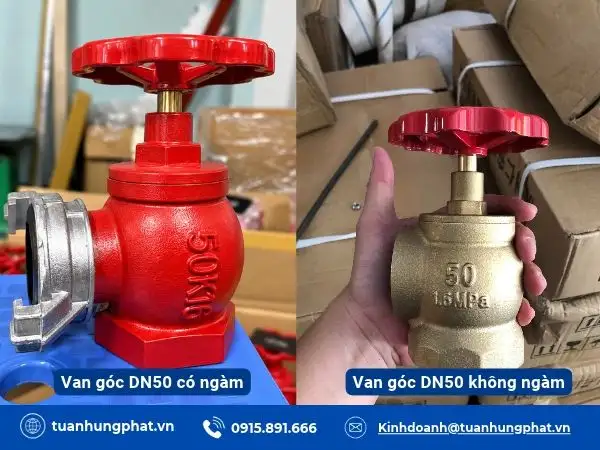

Van góc D50 có ngàm – Van góc D50 không ngàm

• Van góc D50 không có ngàm: được thiết kế hai đầu kết nối ở 2 cửa dạng ren trong để vặn trực tiếp vào đường ống cấp nước và vòi chữa cháy. Ưu điểm lắp đặt dễ dàng, nhanh gọn.
• Van góc D50 có ngàm: là loại van đầu vào có dạng nối ren, đầu ra được tích hợp khớp nối nhanh bằng nhôm để kết nối với cuộn vòi chữa cháy. Ưu điểm có gioăng cao su làm kín nên độ kín cao, hạn chế rò rỉ nước ra ngoài.

Ứng dụng van góc DN50 trong hệ thống PCCC

Với thiết kế thân van dạng góc 90 độ thuận tiện kết nối, đa dạng chất liệu, kích cỡ DN50 nhỏ gọn, van góc DN50 được biết đến là loại van công nghiệp quan trọng, được lắp đặt thông dụng trong hệ thống PCCC. Điển hình có thể kể đến như sau:

• Trong hệ thống chữa cháy vách tường, được lắp tại họng chữa cháy trong nhà để cấp nước khi xảy ra hỏa hoạn.
• Được bố trí trong tủ chữa cháy tại hành lang, khu vực cầu thang trong các tòa nhà cao tầng, chung cư.
• Tại các nhà xưởng, kho hàng, được lắp tại điểm lấy nước chữa cháy giúp người sử dụng dễ tiếp cận nguồn nước kịp thời.
• Trong hệ thống PCCC tại các khu công nghiệp được lắp tại các vị trí lấy nước chữa cháy trong nhà.
• Trong các trung tâm thương mại, công trình công cộng được sử dụng tại các họng chữa cháy vách tường.

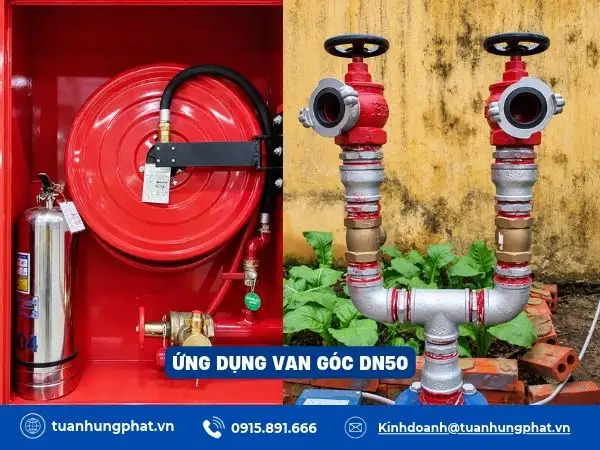

Ứng dụng van góc chữa cháy D50 trong tủ chữa cháy, hệ thống PCCC ngoài trời

Cách lựa chọn van góc DN50 phù hợp

Khi có nhu cầu sử dụng, lựa chọn van góc DN50 cho hệ thống, dưới đây là các tiêu chí quan trọng không nên bỏ qua:

• Lựa chọn chất liệu theo yêu cầu, điều kiện lắp đặt: gang phù hợp với công trình thông dụng, inox thích hợp với vị trí đặc thù, yêu cầu chống gỉ cao, đồng chống ăn mòn tốt nên dùng trong môi trường nước.
• Kiểm tra áp suất làm việc của hệ thống để chọn loại van có áp suất danh định phù hợp với thiết kế.
• Kiểm tra kích thước ren đầu vào, tiêu chuẩn khớp nối đầu ra và khả năng tương thích với vòi chữa cháy D50.
• Lựa chọn sản phẩm đáp ứng được các tiêu chuẩn kỹ thuật và yêu cầu kiểm định hiện hành.
• Ưu tiên sản phẩm có nguồn gốc rõ ràng, thương hiệu uy tín và đơn vị cung cấp có chính sách bảo hành minh bạch.

Hy vọng những thông tin trên đã giúp quý khách hiểu rõ hơn về van góc DN50, từ cấu tạo, nguyên lý hoạt động đến phân loại và ứng dụng trong hệ thống PCCC. Qua đó, quý khách có thể dễ dàng lựa chọn sản phẩm phù hợp với yêu cầu kỹ thuật của công trình. Nếu cần tư vấn thêm về sản phẩm hoặc có thắc mắc khác, hãy liên hệ Tuấn Hưng Phát để được hỗ trợ.
