Van góc chữa cháy: Cấu tạo, phân loại, báo giá cập nhật 2026

Van góc chữa cháy là thiết bị quan trọng trong hệ thống PCCC được sử dụng để đóng, mở, kiểm soát nước cấp tới vòi hoặc họng chữa cháy. Với thiết kế đặc trưng đường nước vào và đường nước ra tạo thành góc 90 độ. Để hiểu rõ hơn, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

Van góc chữa cháy là gì?

Van góc chữa cháy hay còn gọi là van góc pccc, van góc cứu hỏa, van vòi chữa cháy, tiếng Anh là Fire Angle Valve. Đây là loại van chuyên dụng được lắp đặt trong hệ thống phòng cháy chữa cháy với nhiệm vụ đóng, mở và kiểm soát nguồn nước cấp đến vòi/họng chữa cháy tại các điểm lấy nước của hệ thống PCCC. Mục đích giúp đảm bảo dòng nước cấp nhanh, thuận lợi khi xảy ra sự cố cháy.

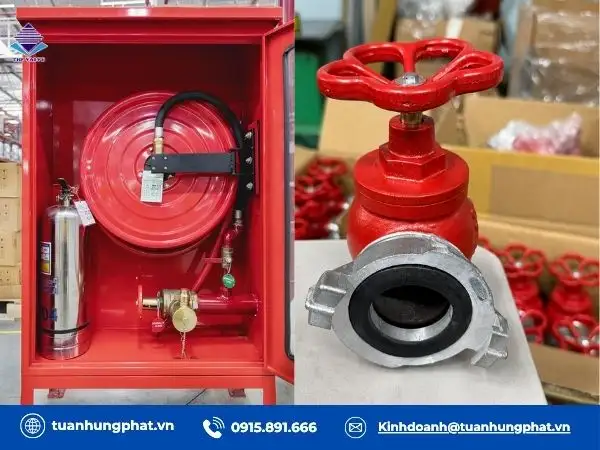

Van góc chữa cháy – Van góc pccc

Về cơ bản, van góc chữa cháy và van góc pccc là tên gọi chung của một thiết bị, pccc là viết tắt của phòng cháy chữa cháy. Điểm đặc trưng của thiết bị này là ở thiết kế dạng góc vuông 90 độ giữa đường nước vào và ra giúp chuyển hướng dòng chảy linh hoạt. Đồng thời còn giúp tối ưu diện tích lắp đặt, thuận tiện lắp tại các  khu vực có không gian hạn chế như tủ chữa cháy.

Cấu tạo van góc chữa cháy

Van góc chữa cháy được thiết kế điều khiển thủ công bằng tay quay nên cấu tạo khá đơn giản, gồm các bộ phận chính như sau:

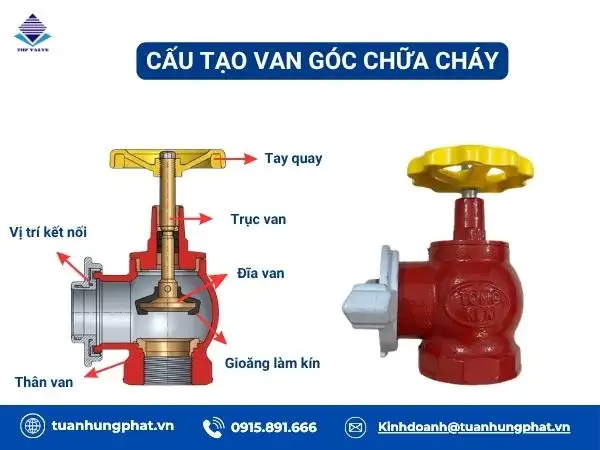

Cấu tạo chi tiết van góc chữa cháy

• Thân van

Là bộ phận bao quanh bên ngoài chịu áp lực chính từ lưu chất, điều kiện môi trường và bảo vệ các chi tiết bên trong. Chất liệu chế tạo chủ yếu là kim loại như gang, đồng hoặc inox, bên ngoài thường sơn phủ Epoxy màu đỏ đặc trưng của hệ thống PCCC để tăng độ bền, chống gỉ sét.

• Tay quay

Được bố trí phía trên thân van, được bọc nhựa bên ngoài và kết nối với trục van. Chức năng điều khiển quá trình đóng mở của van bằng cách xoay tay quay cùng hoặc ngược chiều kim đồng hồ.

• Trục van

Được chế tạo bằng kim loại như inox có độ cứng cao, chịu áp lực tốt. Nhiệm vụ kết nối một đầu với trục van, đầu còn lại với đĩa van. Khi xoay tay quay, trục van sẽ nhận tác động và truyền xuống đĩa van để đóng mở dòng chảy.

• Đĩa van

Là bô phận trực tiếp tiếp xúc và kiểm soát dòng chảy lưu chất bằng cách nâng lên hoặc hạ xuống để đóng mở.

• Bộ phận làm kín

Được thiết kế tại vị trí tiếp xúc giữa đĩa van, thân van và tại điểm kết nối giữa thân van và đường ống. Chất liệu chế tạo cao su có độ đàn hồi tốt, làm kín tốt, hạn chế rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động van góc pccc

Van góc PCCC vận hành thủ công hoàn toàn bằng sức người và dựa trên cơ chế điều khiển đĩa van thông qua tay quay và trục van. Cụ thể khi cần mở van, chỉ cần xoay tay quay vô lăng theo ngược chiều kim đồng hồ. Lúc này trục van sẽ nhận tác động từ tay quay và truyền động xuống đĩa van, nâng đĩa van lên và tạo trạng thái mở, cho phép lưu chất đi qua.

Khi cần đóng van, xoay tay quay theo chiều ngược lại, cùng chiều kim đồng hồ. Trục van sẽ tác động làm đĩa hạ xuống, tạo trạng thái đóng và ngăn không cho lưu chất đi qua.

Tại sao nên dùng van góc chữa cháy?

Van góc chữa cháy được ứng dụng phổ biến trong các hệ thống PCCC nhờ các ưu điểm dưới đây:

• Thiết kế dạng góc 90 độ giữa cửa vào và cửa ra giúp thay đổi hướng dòng chảy linh hoạt, phù hợp với vị trí có không gian hạn chế.
• Vận hành thủ công bằng tay quay đơn giản, dễ thao tác, cho phép người dùng chủ động đóng mở, thuận tiện khi cấp nước.
• Đa dạng kích cỡ từ nhỏ đến lớn, đáp ứng tốt mọi vị trí cần lắp đặt, phổ biến nhất là 2 cỡ van góc chữa cháy D50, van góc chữa cháy D65.
• Chất liệu chế tạo chủ yếu gang hoặc inox chịu được điều kiện làm việc có nhiệt độ, áp lực cao và bền bỉ.
• Kiểu kết nối với đường ống bằng nối ren hoặc lắp bích tiện lợi lắp đặt cũng như bảo trì, bảo dưỡng.
• Ứng dụng rộng rãi trong hệ thống PCCC tại các tòa nhà, chung cư, khu công nghiệp, nhà máy sản xuất…

Phân loại van góc chữa cháy

Theo chất liệu

• Van góc chữa cháy gang

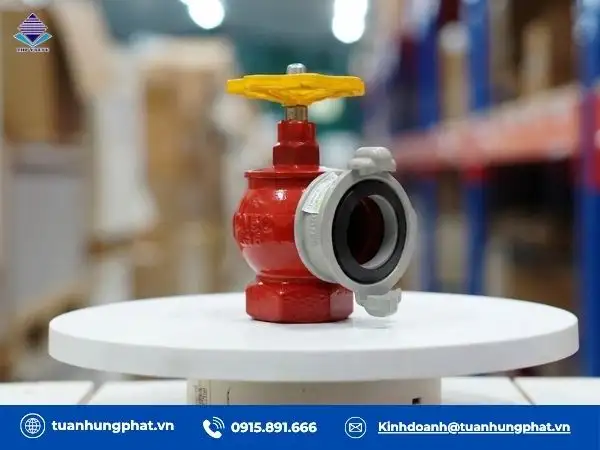

Van góc chữa cháy gang

Là loại van có thân van được chế tạo bằng vật liệu gang, bề mặt bên ngoài thường được phủ thêm 1 lớp sơn Epoxy bảo vệ, tăng độ bền và hạn chế tác động từ môi trường. Ưu điểm độ cứng cao chịu áp tương đối tốt và giá thành hợp lý nên được sử dụng khá phổ biến trong các công trình dân dụng và công nghiệp.

• Van góc chữa cháy inox

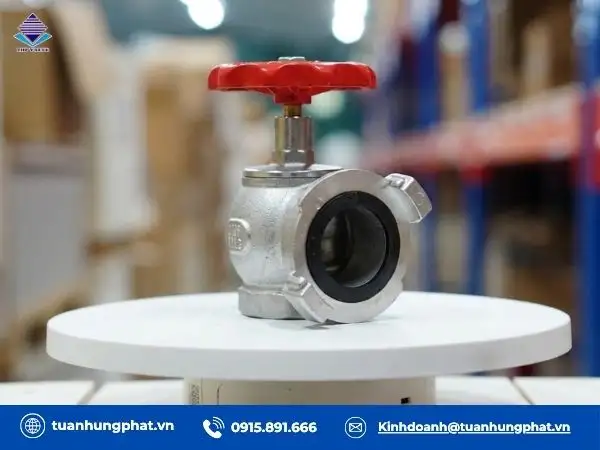

Van góc chữa cháy inox

Van góc chữa cháy inox được sản xuất từ vật liệu inox 304 hoặc inox 316 nổi bật về khả năng chống ăn mòn, độ bền cao, đáp ứng tốt điều kiện khắc nghiệt có nhiệt độ, áp lực cao. Tuy nhiên, về giá thành cũng tương đối cao nên cần cân nhắc theo nhu cầu, chi phí đầu tư của hệ thống để lựa chọn.

• Van góc chữa cháy đồng

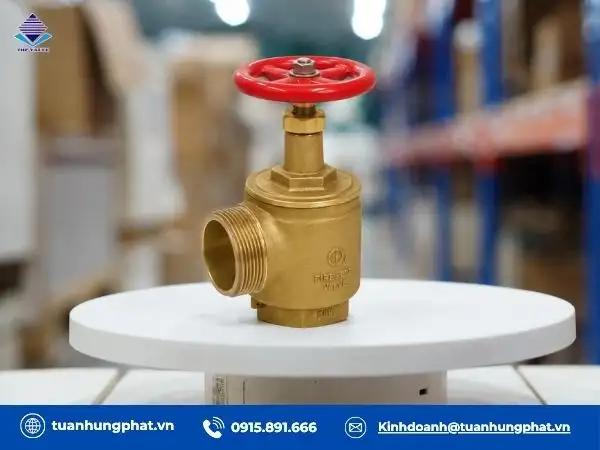

Van góc chữa cháy đồng

Là mẫu van được chế tạo từ đồng hoặc hợp kim đồng, có khả năng chống ăn mòn, chịu áp lực tốt và phù hợp với môi trường thường xuyên tiếp xúc với nước. Về giá thành, ở mức trung bình nên được ưu tiên ứng dụng trong hệ thống PCCC. Vị  trí lắp đặt phổ biến tại tủ chữa cháy, họng nước chữa cháy trong nhà và các vị trí cấp nước khác…

Theo kết nối

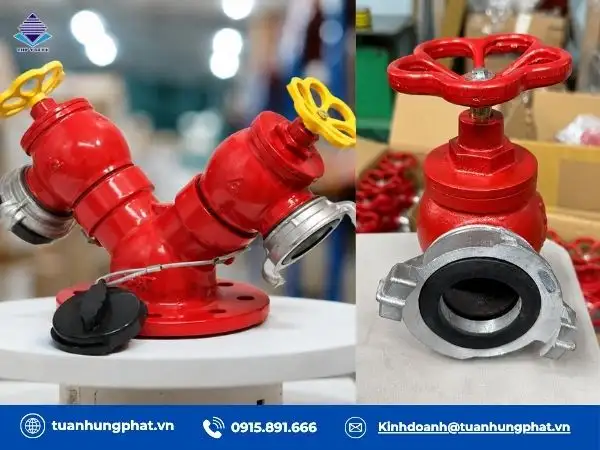

Van góc chữa cháy ren – Van góc pccc lắp bích

• Van góc chữa cháy nối ren

Van góc pccc nối ren sử dụng các đầu ren để kết nối với đường ống hoặc các thiết bị khác. Ưu điểm thiết kế kích thước van nhỏ gọn, dễ lắp đặt, không yêu cầu kỹ thuật cao. Khi lắp van chỉ cần vặn đúng khớp ren và dùng băng tan để làm kín. So với dạng lắp bích giá thành rẻ hơn đáng kể nhưng chỉ phù hợp với hệ thống quy mô nhỏ.

• Van góc chữa cháy nối bích

Loại van này được đúc hai mặt bích ở hai bên thân van và kết nối với đường ống thông qua bulong, đai ốc và gioăng cao su làm kín. Ưu điểm chịu áp lực cao, tạo liên kết chắc chắn và kích cỡ lớn thường là các loại van góc chữa cháy DN50, van góc chữa cháy DN65 trở lên. Ngoài ra, cũng có khả năng làm kín tốt, hạn chế rò rỉ lưu chất ra bên ngoài môi trường.

Xem thêm: Top 9 loại van chữa cháy thông dụng hiện nay

Gợi ý 3 thương hiệu van góc pccc phổ biến

Trên thị trường hiện nay, có nhiều thương hiệu sản xuất van góc chữa cháy với thông số kỹ thuật, mức giá khác nhau. Dưới đây là 3 thương hiệu van góc cứu hỏa được sử dụng phổ biến:

Van góc chữa cháy ShinYi

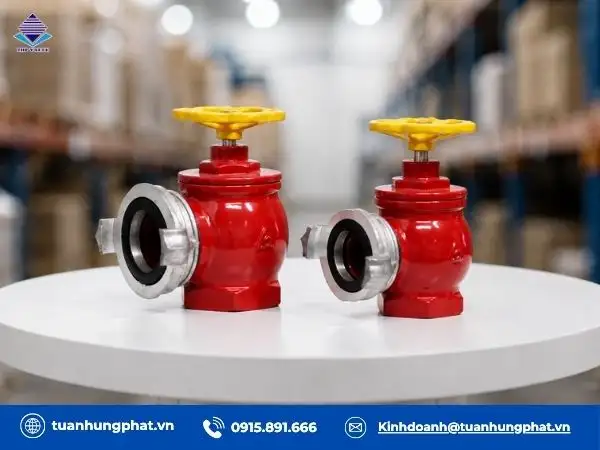

Van góc chữa cháy ShinYi

Đây là dòng van chuyên dụng cho hệ thống PCCC với xuất xứ từ hãng van nổi tiếng ShinYi – Đài Loan. Kích cỡ van chủ yếu từ DN50 trở lên, thân van bằng gang, phủ Epoxy màu đỏ bên ngoài. Van có thiết kế chắc chắn, trên thân van đúc nối logo ShinYi kèm các thông số cơ bản để nhận diện. Vị trí lắp đặt trong các tủ chữa cháy, điểm lấy nước hoặc hệ thống cấp nước PCCC.

Van góc chữa cháy Tomoken

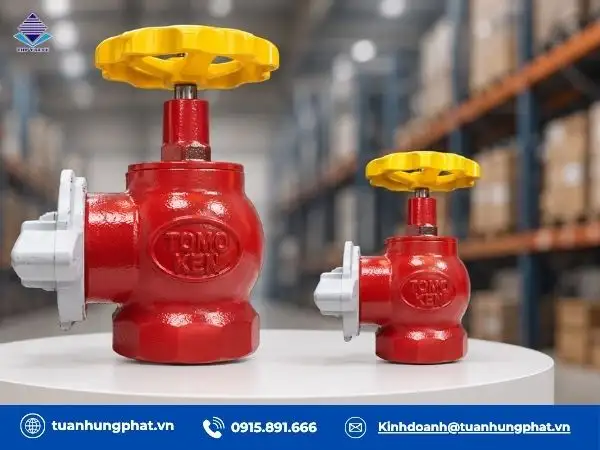

Van góc chữa cháy Tomoken

Van góc pccc Tomoken có nguồn gốc xuất xứ từ Nhật Bản với lợi thế được kiểm soát chất lượng khắt khe và được tin dùng, bình chọn là sản phẩm có hiệu quả chữa cháy tốt tại Nhật Bản. Thân van được đúc bằng đồng, gang hoặc nhôm hợp kim, áp lực làm việc cao tối đa 2.0Mpa. Theo đó, được ưu tiên ứng dụng trong các hệ thống có áp suất cao hoặc vị trí vách tường.

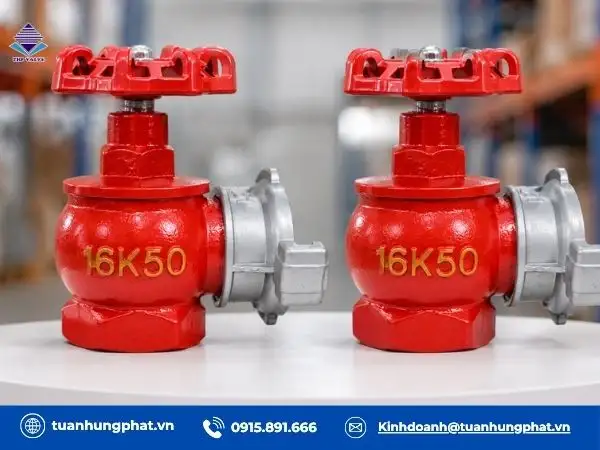

Van góc pccc Sanxing

Van góc pccc Sanxing

Là mẫu van được sản xuất bởi thương hiệu hàng đầu trong lĩnh vực chữa cháy Sanxing tại Trung Quốc.  Sản phẩm được kiểm định đầy đủ về chất lượng từ các cơ quan có thẩm quyền tại Việt Nam. Thân van được làm bằng gang bền bỉ, phủ Epoxy màu đỏ bên ngoài. Ưu điểm nổi bật đa dạng mẫu mã, giá thành rẻ, phù hợp với mọi yêu cầu của các hệ thống lớn nhỏ.

Van góc chữa cháy được lắp đặt ở đâu?

Như đã giới thiệu từ đầu, van góc chữa cháy sẽ được bố trí tại các điểm lấy nước để kết nối và kiểm soát nguồn nước, phục vụ cho công tác chữa cháy. Vị trí lắp đặt cụ thể tùy theo thiết kế, cụ thể như sau:

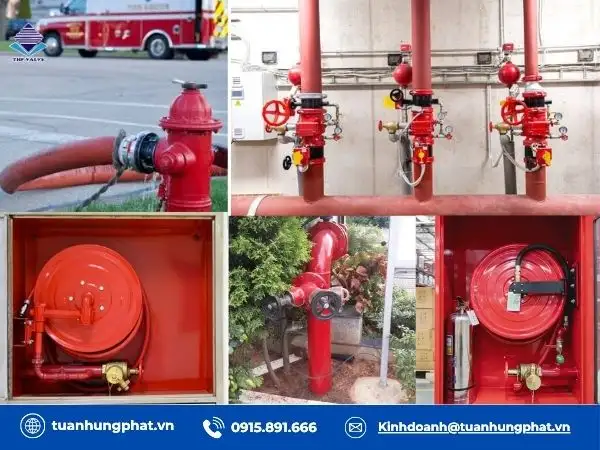

Vị trí lắp đặt van góc chữa cháy: ngoài trời, tủ chữa cháy, hệ thống PCCC

• Được lắp tại tủ chữa cháy vách tường với nhiệm vụ kết nối với đường ống cấp nước bên trong tủ và nối với vòi chữa cháy bên ngoài khi cần dùng để cấp nước.
• Tại các họng nước chữa cháy cố định để đóng mở, kiểm soát nguồn nước cấp đến van vòi chữa cháy được thuận tiện hơn.
• Được lắp tại các trụ hoặc hệ thống cấp nước chữa cháy .
• Trong hệ thống PCCC tại các nhà máy, xưởng sản xuất, khu công nghiệp được lắp tại những vị trí lấy nước thuận tiện để hỗ trợ cấp nước nhanh khi có sự cố.
• Trong các tòa nhà, chung cư, văn phòng được lắp tại các tủ chữa cháy ở hành lang, khu vực cầu thang…
• Ngoài ra, trên các con đường, trong khu đô thị cũng dễ bắt gặp van góc cứu hỏa được lắp đặt theo thiết kế của hệ thống PCCC.

Báo giá van góc chữa cháy uy tín, chất lượng

Nếu quý khách có nhu cầu mua van góc chữa cháy và quan tâm đến báo giá sản phẩm, chỉ cần liên hệ qua hotline sẽ được đội ngũ nhân viên của Tuấn Hưng Phát tư vấn, hỗ trợ. Mức giá cụ thể của sản phẩm sẽ được cập nhật tại thời điểm quý khách cần mua hàng vì phụ thuộc vào nhiều yếu tố như kích cỡ, thời điểm nhập hàng, tỷ giá, xuất xứ… Nhưng chúng tôi cam kết đưa ra bảng giá cạnh tranh, sản phẩm chất lượng và dịch vụ chuyên nghiệp đến tận tay quý khách hàng.

Khi mua hàng tại đơn vị, quý khách sẽ nhận được:

• Sản phẩm chính hãng, đầy đủ giấy tờ CO, CQ.
• Kho hàng có sẵn, đa dạng mẫu mã, kích cỡ, xuất xứ, đáp ứng tốt mọi vị trí, hệ thống.
• Chính sách bảo hành minh bạch, theo cơ chế của nhà sản xuất.
• Báo giá rõ ràng, cập nhật mới nhất và đảm bảo hợp lý, phù hợp với phân khúc khách hàng tại Việt Nam.

Hy vọng bài viết trên đây sẽ giúp quý khách hàng hiểu rõ về van góc chữa cháy trong hệ thống PCCC. Nếu quý khách đang cần mua van góc pccc hoặc cần tư vấn lựa chọn sản phẩm phù hợp với hệ thống, hãy liên hệ với Tuấn Hưng Phát để được hỗ trợ chi tiết, báo giá van góc pccc nhanh chóng và lựa chọn giải pháp phù hợp với nhu cầu.
