Van điều khiển tuyến tính là gì?

Van điều khiển tuyến tính có chức năng điều chỉnh góc mở linh hoạt theo tín hiệu điều khiển, giúp tối ưu quá trình vận hành và nâng cao mức độ tự động hóa cho hệ thống. Vậy cụ thể van điều khiển tuyến tính là gì? Cấu tạo và nguyên lý hoạt động có gì đặc biệt? Đừng bỏ lỡ bài viết dưới đây của chúng tôi để tìm hiểu nhé.

Van điều khiển tuyến tính là gì?

Van điều khiển tuyến tính hay còn gọi là van tuyến tính, tiếng Anh là Linear control valve, là dòng van vừa có có khả năng đóng mở hoàn toàn và vừa có thể điều tiết lưu chất trong các hệ thống. Khác với dạng ON/OFF, van điều khiển tuyến tính có thể thay đổi góc mở liên tục theo tín hiệu điều khiển đầu vào. Đây cũng chính là lý do thiết bị này được ưu tiên lắp đặt trong các hệ thống cần điều tiết, kiểm soát chính xác góc mở của dòng chảy.

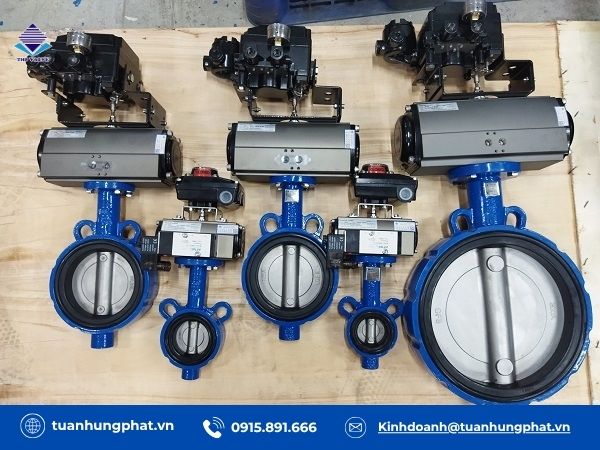

Tuấn Hưng Phát luôn có sẵn các dòng van tuyến tính chính hãng với giá tốt nhất thị trường

Hiểu đơn giản, thiết bị này cho phép điều chỉnh góc mở của van từ 0- 90 độ thông qua tín hiệu điều khiển Analog 4-20mA hoặc 0-10V cấp vào bộ tuyến tính. Khi tín hiệu thay đổi, bộ điều khiển sẽ tự động điều chỉnh vị trí, góc đóng mở theo nhu cầu một cách chính xác, nhanh nhạy, ổn định.

Cấu tạo & nguyên lý hoạt động của van điều khiển tuyến tính

Cấu tạo

Van điều khiển tuyến tính được thiết kế gồm 2 phần: thân van cơ và bộ điều khiển tuyến tính. Chi tiết cụ thể như sau:

• Thân van cơ

Được chế tạo đa dạng chủng loại: van bi, van bướm, van cổng hoặc van cầu. Chất liệu sản xuất gang, inox, đồng, nhựa, thép; kiểu kết nối với đường ống dạng lắp ren, lắp bích, wafer tùy loại van. Chức năng chính tiếp xúc trực tiếp với môi trường lưu chất và điều tiết dòng chảy.

• Bộ điều khiển tuyến tính

Là cơ cấu tạo ra lực để di chuyển trục van và đĩa van theo các góc mở mong muốn. Bộ điều khiển tuyến tính gồm 2 phần: bộ truyền động và bộ định vị tuyến tính. Tùy theo hệ thống, bộ truyền động có thể hoạt động bằng điện hoặc khí nén. Bộ định vị tuyến tính sẽ nhận tín hiệu Analog và phản hồi theo tín hiệu để điều chỉnh góc mở tương ứng.

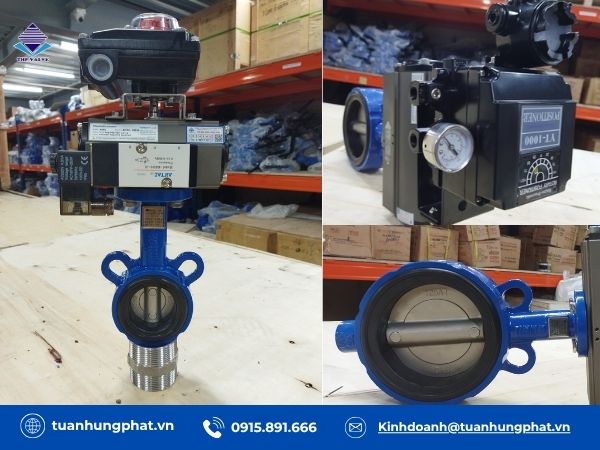

Cấu tạo các bộ phận chi tiết tạo nên dòng van điều khiển tuyến tính

Nguyên lý hoạt động

Van điều khiển tuyến tính hoạt động dựa trên nguyên lý thay đổi góc mở theo tín hiệu điều khiển và hoàn toàn tự động. Cụ thể, khi có nhu cầu điều chỉnh góc mở của van, chỉ cần cấp tín hiệu Analog theo góc mở mong muốn vào bộ định vị tuyến tính. Tín hiệu này sẽ được truyền đến bộ truyền động và tạo chuyển động làm cho trục van, đĩa van dịch chuyển. Kết quả đĩa van sẽ dịch chuyển theo góc mở tương ứng để điều tiết lưu chất.

Một số góc mở theo tín hiệu Analog cần lưu ý:

• 4mA hoặc 0V: van đóng hoàn toàn
• 12mA: van mở khoảng 50%
• 20mA hoặc 10V: van mở hoàn toàn

Đặc điểm nổi bật của van điều khiển tuyến tính

• Linh hoạt vận hành, không chỉ có chức năng điều tiết dòng chảy mà còn được dùng để đóng mở hoàn toàn.
• Cho phép điều tiết lưu lượng chính xác và thay đổi độ mở liên tục theo tín hiệu điều khiển Analog 4-20mA.
• Hoạt động tự động hoàn toàn, không cần thao tác thủ công nhờ tích hợp bộ truyền động điện, khí nén kết hợp bộ điều khiển tuyến tính.
• Dễ dàng điều khiển từ xa tiện lợi và đồng bộ hóa toàn bộ hệ thống nhờ khả năng kết nối với trung tâm điều khiển.
• Cho phép đóng mở theo nhiều góc độ khác nhau nhu 10%, 30%, 50%, 75%, 100% giúp điều tiết lưu lượng mượt mà, hạn chế sốc áp trong đường ống.
• Độ ổn định và độ chính xác cao giúp duy trì lưu lượng, áp suất hoặc nhiệt độ trong thời gian dài và tối ưu hiệu suất vận hành.
• Đa dạng kích thước, chủng loại thân van cơ và vật liệu chế tạo đảm bảo phù hợp với nhiều môi trường lưu chất và điều kiện làm việc khác nhau.
• Tiết kiệm năng lượng và chi phí vận hành nhờ khả năng điều tiết nhanh nhạy, hạn chế thất thoát lưu lượng.
• Ứng dụng rộng rãi, hầu như có mặt trong các hệ thống đòi hỏi điều tiết lưu chất như cấp thoát nước, HVAC, PCCC, thực phẩm, hóa chất, hơi nóng…

Phân loại van điều khiển tuyến tính

Theo kiểu van

• Van cổng điều khiển tuyến tính

Đây là loại van hoạt động bằng cách nâng lên, hạ xuống đĩa van để điều tiết dòng chảy. Tuy nhiên, ít sử dụng để điều tiết vì dễ ăn mòn đĩa van. Hệ thống ứng dụng chủ yếu có quy mô lớn, lưu lượng lớn như các ngành công nghiệp.

• Van bướm điều khiển tuyến tính

Van bướm tuyến tính có kết cấu gọn nhẹ, dễ lắp đặt, đĩa van có dạng 2 nửa cánh bướm, khi vận hành sẽ xoay để điều tiết. Sản phẩm phù hợp với đường ống lớn, giá thành hợp lý và được ứng dụng trong nhiều hệ thống như nước, HVAC, PCCC…

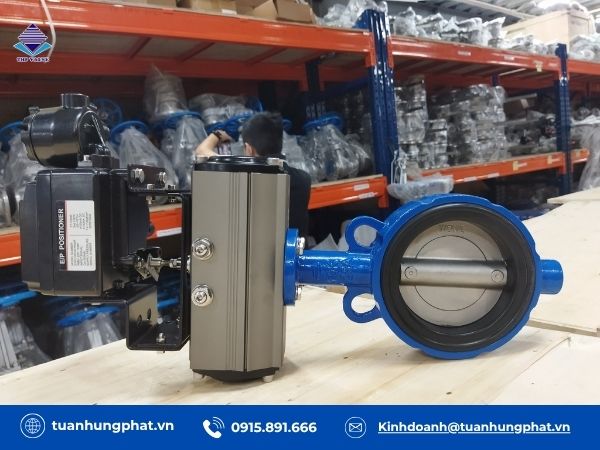

Van bướm điều khiển khí nén tuyến tính Kosaplus

• Van cầu điều khiển tuyến tính

Là loại van có khả năng điều tiết lưu chất chính xác và tốt nhất trong các dòng van điều khiển tuyến tính. Ưu điểm điều tiết lưu chất tốt, chịu nhiệt, chịu áp lực tốt. Hệ thống ứng dụng phổ biến hơi nóng, hóa chất, dầu tải nhiệt…

• Van bi điều khiển tuyến tính

Van bi điều khiển tuyến tính sử dụng thân van là van bi cơ với thiết kế bi van có dạng hình tròn, được đục lỗ xuyên tâm ở giữa để điều tiết lưu chất. Ưu điểm độ kín cao, đóng mở nhanh, điều khiển tự động ổn định, phù hợp với hệ thống dân dụng như cấp nước, xử lý nước…

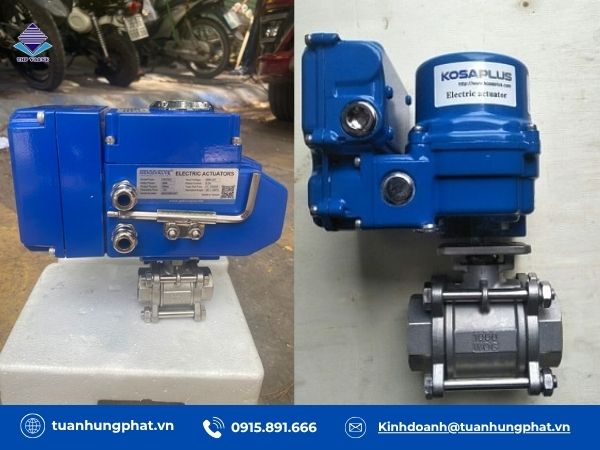

Van bi điều khiển điện tuyến tính Kosaplus

Theo dạng truyền động

• Van điều khiển điện tuyến tính

Là dòng van sử dụng motor điện kết hợp với bộ tuyến tính để điều chỉnh góc mở của van theo nhu cầu. Ưu điểm sử dụng nguồn điện áp thông dụng, điều khiển chính xác, dễ tích hợp vào trung tâm điều khiển, đáp ứng tốt hệ thống tự động hóa cao.

• Van điều khiển khí nén tuyến tính

Van điều khiển khí nén tuyến tính sử dụng áp lực khí nén kết hợp bộ định vị tuyến tính để điều chỉnh góc mở. Ưu điểm phản hồi nhanh, vận hành bền bỉ, an toàn trong môi trường dễ cháy nổ mà dạng điện không thích hợp. Hệ thống ứng dụng chủ yếu dầu khí, hóa chất, khí nén…

Hệ thống ứng dụng của van điều khiển tuyến tính

Nhờ ưu điểm điều tiết dòng chảy lưu chất tốt và vận hành tự động ổn định, van điều khiển tuyến tính được xem là giải pháp thông dụng cho nhiều hệ thống. Và đặc biệt phù hợp với các hệ thống cần kiểm soát liên tục về lưu lượng, áp suất hoặc nhiệt độ. Dưới đây là một số ứng dụng điển hình:

• Trong hệ thống HVAC được dùng để điều tiết lưu lượng nước lạnh, nước nóng, kiểm soát nhiệt độ và cân bằng áp suất đường ống, tối ưu hiệu suất làm lạnh và sưởi.
• Trong hệ thống xử lý nước giúp kiểm soát lưu lượng trong các nhà máy, đường ống phân phối, hệ thống lọc RO, hạn chế thất thoát và nâng cao hiệu quả xử lý nước.
• Trong hệ thống hơi, van điều khiển tuyến tính có vai trò điều tiết áp suất hơi
• Trong ngành hóa chất ăn mòn cần điều khiển từ xa và tự động hóa quy trình nhằm đảm bảo độ bền, an toàn vận hành.
• Được ứng dụng trong dây chuyền sản xuất thực phẩm, đồ uống giúp điều tiết chính xác, hiệu quả.
• Trong các ngành công nghiệp nặng như dầu khí, năng lượng giúp điều tiết nhiên liệu, kiểm soát áp suất.
• Trong các hệ thống sản xuất tự động hóa hiện đại, thông minh.

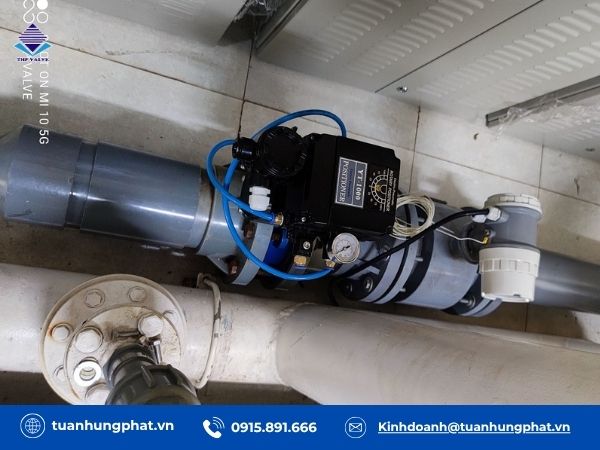

Ứng dụng thực tế của van điều khiển tuyến tính trong hệ thống làm việc

Hy vọng qua bài viết trên đây sẽ giúp quý khách trả lời được câu hỏi van điều khiển tuyến tính là gì? Có thể thấy, van điều khiển tuyến tính là giải pháp quan trọng trong các hệ thống tự động hóa nhờ khả năng điều tiết lưu lượng chính xác, vận hành ổn định và tối ưu hiệu suất hoạt động.

Nếu có nhu cầu mua hàng hoặc tư vấn sản phẩm, vui lòng liên hệ qua hotline để được nhân viên tư vấn, hỗ trợ. Tại Tuấn Hưng Phát chúng tôi có sẵn hàng đầy đủ mẫu mã, chủng loại van điều khiển tuyến tính, đảm bảo mang đến sản phẩm chất lượng, chính hãng, giá tốt.
