Van bướm tín hiệu điện là gì?

Bạn có biết van bướm tín hiệu điện là gì không? Hãy cùng chúng tôi tìm hiểu chi tiết trong bài viết dưới đây nhé!

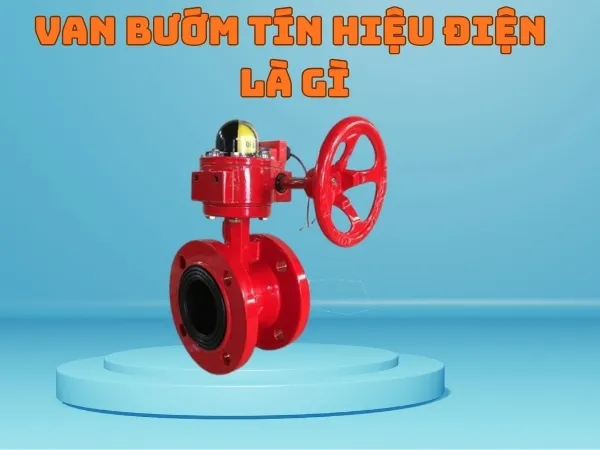

Van bướm tín hiệu điện là gì?

Van bướm tín hiệu điện là một dạng van bướm cơ học được tích hợp thêm bộ truyền tín hiệu điện, cho phép giám sát trạng thái đóng hoặc mở của van từ xa thông qua tủ điều khiển hoặc hệ thống trung tâm. Thiết bị này không chỉ điều tiết dòng chảy mà còn gửi thông tin cảnh báo, giúp người vận hành dễ dàng quản lý và phát hiện sự cố trong hệ thống.

Bạn có biết khái niệm van bướm tín hiệu điện là gì?

So với van bướm thường, loại van này có bộ công tắc giám sát điện (switch box) gắn trên đầu van. Khi van thay đổi vị trí, công tắc sẽ gửi tín hiệu ON/OFF về trung tâm, trong khi van bướm thường chỉ đóng mở thủ công mà không có khả năng phản hồi trạng thái.

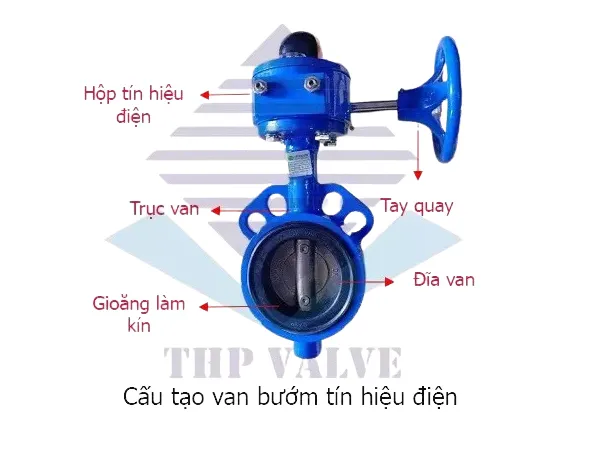

Cấu tạo của van bướm tín hiệu điện

Van bướm tín hiệu điện gồm hai phần chính: thân van bướm và bộ tín hiệu điện.

Các bộ phần chính của van bướm tín hiệu điện

• Thân van: Là phần chịu áp lực dòng chảy, thường làm bằng gang, inox, thép hoặc nhựa tùy môi trường sử dụng.
• Đĩa van (cánh bướm): Đặt giữa thân van, có nhiệm vụ đóng mở để điều tiết lưu lượng.
• Trục van: Kết nối đĩa với tay quay hoặc bộ truyền động, giúp truyền lực đóng/mở.
• Gioăng làm kín: Đảm bảo độ kín khít, chống rò rỉ lưu chất ra ngoài.
• Bộ tín hiệu điện (limit switch box): Là bộ phận quan trọng nhất, có nhiệm vụ phát hiện vị trí của van. Khi van mở hoặc đóng, công tắc trong hộp tín hiệu sẽ gửi tín hiệu điện về trung tâm giám sát.

Nguyên lý hoạt động của van bướm tín hiệu điện

Khi vận hành, đĩa van xoay quanh trục, thay đổi góc mở để điều tiết lưu lượng chất lỏng hoặc khí.

• Khi van mở hoàn toàn, công tắc trong hộp tín hiệu điện được kích hoạt và gửi tín hiệu “OPEN” về trung tâm điều khiển.
• Khi van đóng lại, công tắc khác sẽ đóng mạch và gửi tín hiệu “CLOSE”.

Nhờ đó, người vận hành có thể giám sát trạng thái van theo thời gian thực, không cần kiểm tra trực tiếp tại hiện trường.

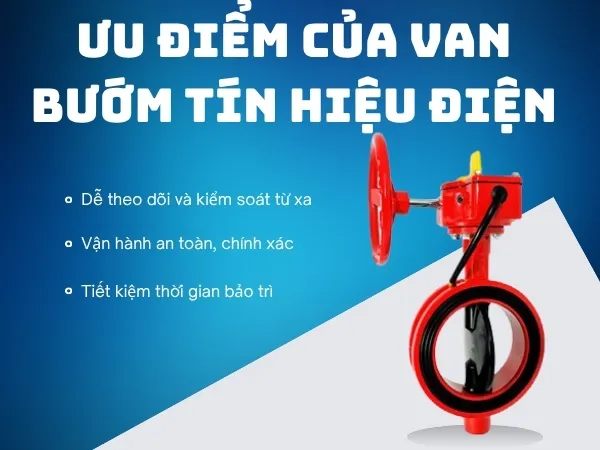

Ưu điểm của van bướm tín hiệu điện

Van bướm tín hiệu điện giúp dễ theo dõi từ xa, tiết kiệm thời gian bảo trì

Dễ theo dõi và kiểm soát từ xa

Nhờ có bộ tín hiệu điện, người vận hành dễ dàng biết van đang mở hay đóng ngay trên bảng điều khiển, không cần kiểm tra trực tiếp.

Vận hành an toàn, chính xác

Tín hiệu phản hồi giúp phát hiện nhanh khi van đóng sai hoặc gặp sự cố, đảm bảo hệ thống luôn hoạt động đúng và an toàn.

Tiết kiệm thời gian bảo trì

Dễ giám sát, dễ phát hiện lỗi, giúp giảm thời gian kiểm tra và tăng hiệu quả quản lý hệ thống.

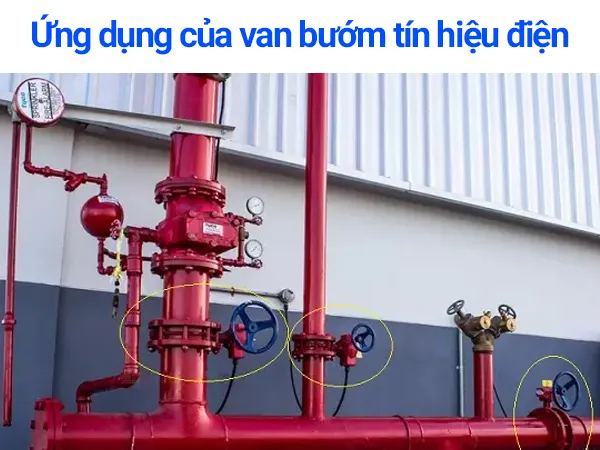

Ứng dụng của van bướm tín hiệu điện

Ứng dụng van bướm tín hiệu điện là gì?

• Hệ thống PCCC: Dùng để giám sát van cấp nước chữa cháy, cảnh báo khi van bị đóng hoặc không hoạt động đúng.
• Nhà máy xử lý nước, HVAC, thực phẩm, dược phẩm: Giúp kiểm soát lưu lượng tự động, đảm bảo hoạt động ổn định và chính xác.
• Hệ thống tự động hóa công nghiệp: Kết nối với PLC, SCADA để quản lý nhiều van cùng lúc, nâng cao độ an toàn và hiệu quả vận hành.

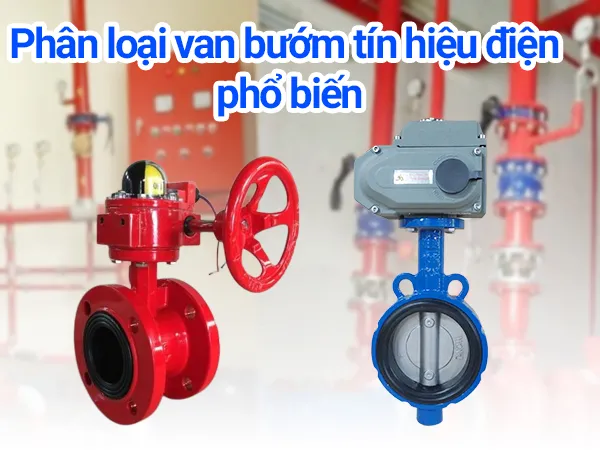

Phân loại van bướm tín hiệu điện phổ biến

Van bướm tín hiệu điện chia thành 2 dạng kiểu kết nối và nguồn tín hiệu

Theo nguồn tín hiệu

• Dạng ON/OFF: Gửi tín hiệu đơn giản để xác định trạng thái mở hoặc đóng của van. Thường dùng trong hệ thống PCCC hoặc điều khiển cơ bản.
• Dạng 4–20mA: Cho tín hiệu tuyến tính, phản ánh mức độ mở của van theo phần trăm. Phù hợp với hệ thống điều khiển tự động, cần độ chính xác cao.

Theo kiểu kết nối

• Kiểu wafer: Mỏng, gọn nhẹ, lắp kẹp giữa hai mặt bích đường ống. Phù hợp không gian hẹp.
• Kiểu lug: Có tai bắt bu-lông ở thân van, giúp tháo lắp từng bên đường ống dễ dàng.
• Kiểu mặt bích: Bắt bulông trực tiếp qua mặt bích, chắc chắn, phù hợp hệ thống áp suất cao.

Van bướm tín hiệu điện là thiết bị hiện đại, giúp giám sát và điều khiển hệ thống đường ống hiệu quả hơn. Với khả năng phản hồi tín hiệu nhanh, dễ lắp đặt và vận hành an toàn, loại van này được ứng dụng rộng rãi trong PCCC, xử lý nước và các hệ thống tự động hóa.

Nếu bạn đang tìm van bướm tín hiệu điện chất lượng, độ bền cao, hãy chọn sản phẩm từ thương hiệu uy tín và nhà cung cấp đáng tin cậy để đảm bảo hiệu quả và tuổi thọ cho toàn bộ hệ thống.

Tuấn Hưng Phát tự hào là đơn vị phân phối các dòng van bướm tín hiệu điện chất lượng với giá thành tốt nhất. Liên hệ ngay để nhận được giá tốt nhất nhé!
