Van bi inox

Van bi inox là dòng van được chế tạo bằng chất liệu inox có đặc tính tính chống mài mòn tốt, chịu được áp lực và nhiệt độ cao. Sản phẩm được ứng dụng trong nhiều hệ thống, môi trường lưu chất như nước, hóa chất, khí nén, hơi nóng… Tại Tuấn Hưng Phát chúng tôi nhập khẩu trực tiếp, sẵn hàng, đủ size, giá thành hợp lý. Chi tiết sản phẩm, hãy cùng tìm hiểu qua bài viết dưới đây.

Tổng quan về van bi inox

Van bi inox (Stainless Steel Ball Valve) là dòng van công nghiệp được làm từ chất liệu inox 304, 316, 201… có khả năng chống ăn mòn tốt, làm việc ổn định trong nhiều điều kiện môi trường khác nhau. Với thiết kế bi van có dạng hình tròn, rỗng ở giữa để thực hiện nhiệm vụ đóng, mở hoặc điều tiết dòng chảy lưu chất.  Hệ thống ứng dụng phổ biến nước sạch, nước thải, hóa chất, dầu khí, hơi nóng, khí nén…

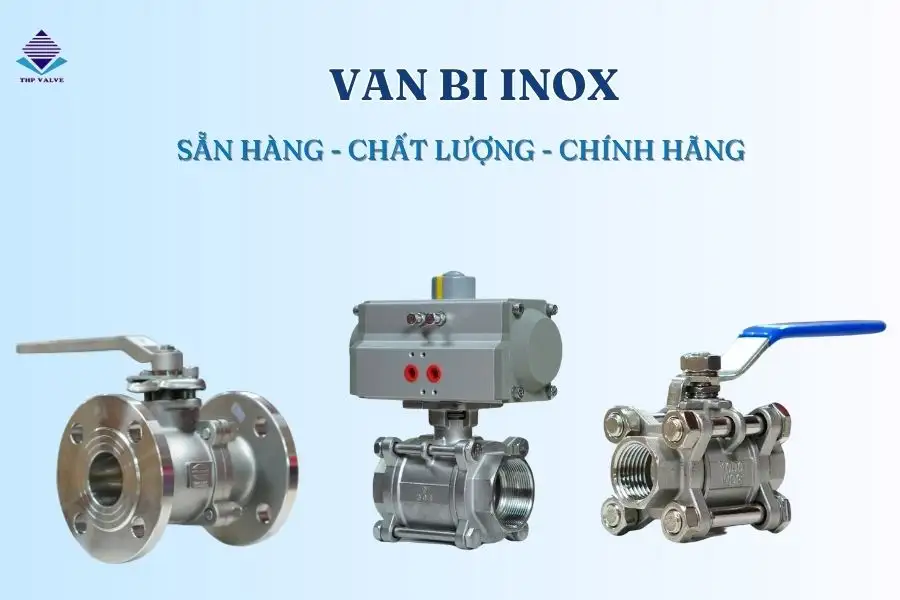

Van bi inox được chế tạo bằng vật liệu inox chống ăn mòn tốt, độ bền cao

Thông số kỹ thuật:

Cấu tạo và nguyên lý hoạt động của van bi inox

Cấu tạo

Van bi inox được kết cấu đơn giản tương tự các dòng van bi khác, gồm các bộ phận chính như sau:

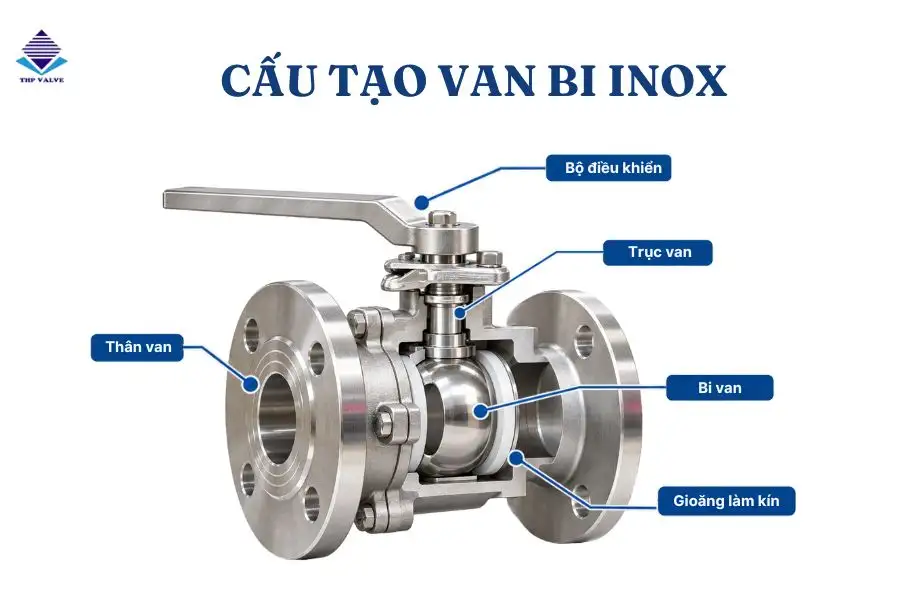

Cấu tạo cơ bản của van bi inox

• Thân van: được làm từ thép không gỉ, chức năng bảo vệ các chi tiết bên trong và tiếp xúc với môi trường bên ngoài. Ở hai đầu thân van được đúc hai mặt bích hoặc tiện ren để kết nối với đường ống.
• Bi van: có dạng hình cầu, rỗng ở giữa, chất liệu chế tạo inox chống ăn mòn tốt. Nhiệm vụ tiếp xúc trực tiếp và đóng mở, kiểm soát dòng chảy lưu chất.
• Trục van: được đúc bằng inox có độ bền cao, một đầu được kết nối với bộ điều khiển, đầu còn lại với bi van. Khi van vận hành, trục van sẽ truyền tác động từ bộ điều khiển xuống bi van để đóng mở lưu chất.
• Gioăng làm kín: được làm bằng cao su viton, teflon, EPDM…, chức năng làm kín tại các điểm tiếp xúc giữa bi van van và thân van hoặc từ thân van với đường ống.
• Bộ điều khiển: có thể là dạng tay gạt, điều khiển điện hoặc điều khiển khí nén, tùy thuộc nhu cầu sử dụng thực tế của hệ thống.

Nguyên lý hoạt động

Cơ chế hoạt động của van bi inox dựa trên chuyển động xoay của bi van khi có tác động từ bộ điều khiển để đóng, mở hoặc điều tiết dòng chảy. Cụ thể như sau:

• Ban đầu van ở vị trí đóng, phần đục lỗ của bi van vuông góc với dòng chảy, ngăn không cho lưu chất đi qua.
• Khi cần mở van, tiến hành tác động lên tay gạt hoặc cấp nguồn điện áp, khí nén phù hợp vào bộ điều khiển. Lúc này trục van sẽ nhận tác động và truyền động xuống bi van. Kết quả bi van dịch chuyển sang vị trí mở, phần đục lỗ song song với dòng chảy, cho phép lưu chất đi qua.
• Khi cần đóng van, thực hiện tương tự, bi van sẽ quay về vị trí đóng, ngăn hoàn toàn dòng chảy.
• Khi có nhu cầu điều tiết lưu chất, chỉ cần gạt tay gạt sang góc mở tương ứng hoặc sử dụng bộ định vị tuyến tính với dạng điều khiển điện, khí nén để điều chỉnh góc mở.

Các loại van bi inox phổ biến

Theo chất liệu

Dựa vào chất liệu chế tạo van, có 2 loại inox được sử dụng phổ biến để thiết kế van bi inox là inox 304 và inox 316. Cụ thể như sau:

• Van bi inox 304: được làm bằng vật liệu inox 304 có khả năng chống ăn mòn tốt, chịu nhiệt, chịu bền tốt trong điều kiện thông thường. So với inox 316 giá thành rẻ hơn nên được ứng dụng rộng rãi trong dân dụng và công nghiệp.
• Van bi inox 316: được chế tạo bằng inox 316 chống ăn mòn cực tốt, kháng hóa chất tốt và đáp ứng được các điều kiện mà inox 304 không phù hợp. Theo đó, thường được sử dụng trong các môi trường đặc thù, ngân sách đầu tư cao.

Theo kiểu vận hành

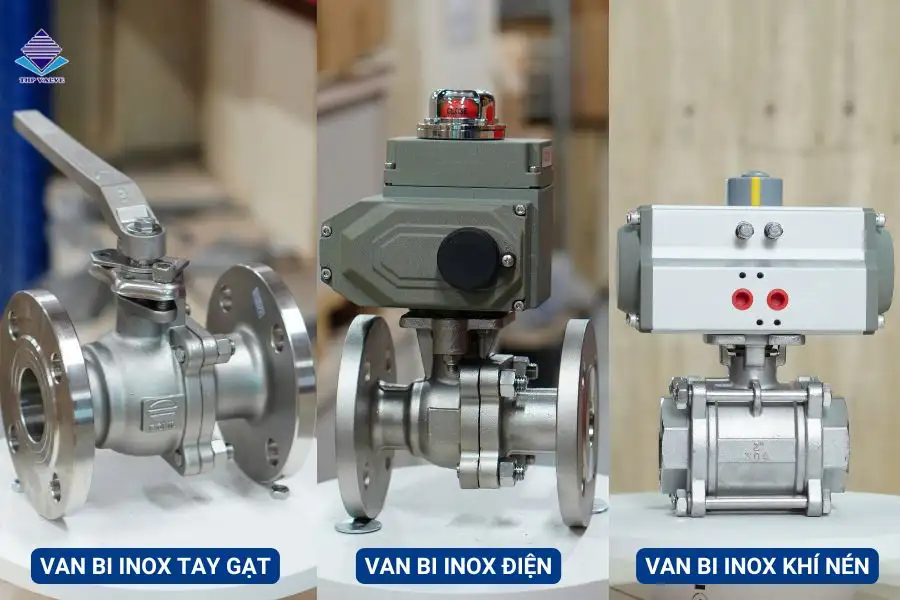

Phân loại van bi inox theo kiểu vận hành

• Van bi tay gạt inox: là dòng van sử dụng bộ điều khiển thủ công bằng tay gạt và được dùng phổ biến trong hệ thống quy mô nhỏ. Ưu điểm cấu tạo đơn giản, dễ vận hành, đóng mở nhanh và chi phí đầu tư thấp.
• Van bi inox điều khiển điện: sử dụng động cơ điện để đóng mở van với cơ chế tự động hoàn toàn, chỉ cần cấp điện áp phù hợp. Theo đó, đáp ứng tốt hệ thống tự động hóa, cần điều khiển từ xa và có quy mô lớn.
• Van bi inox điều khiển khí nén: là dòng van vận hành tự động bằng áp lực khí nén. Ưu điểm tốc độ phản hồi nhanh, độ an toàn cao, phù hơp lắp đặt tại các vị trí khó thao tác trực tiếp, môi trường độc hại, dễ cháy nổ.

Theo kiểu kết nối

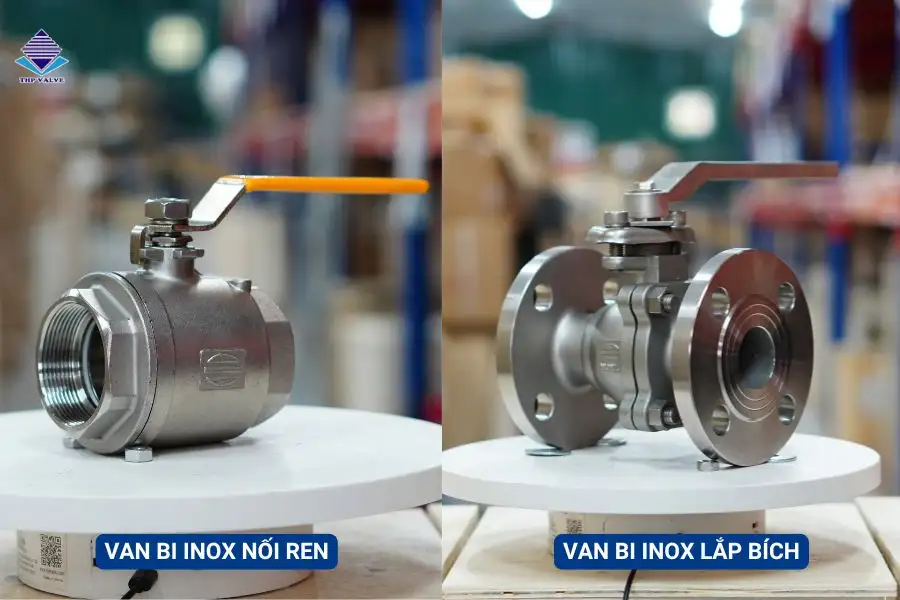

Phân loại van bi inox theo kiểu kết nối

• Van bi inox nối ren: được tiện ren ở hai đầu kết nối, thường có kích cỡ nhỏ hoặc trung bình. Thiết kế van gọn nhẹ, dễ vận chuyển, lắp đặt, không yêu cầu kỹ thuật cao. Ngoài ra, so với dạng van bi mặt bích inox giá thành thấp hơn đáng kể.
• Van bi inox mặt bích: được đúc hai mặt bích ở hai đầu để liên kết với mặt bích của đường ống. Ưu điểm kết nối chắc chắn, làm kín tốt, kích cỡ van từ DN50 trở lên, đáp ứng tốt hệ thống có quy mô trung bình, lớn.

Theo số ngã dòng chảy

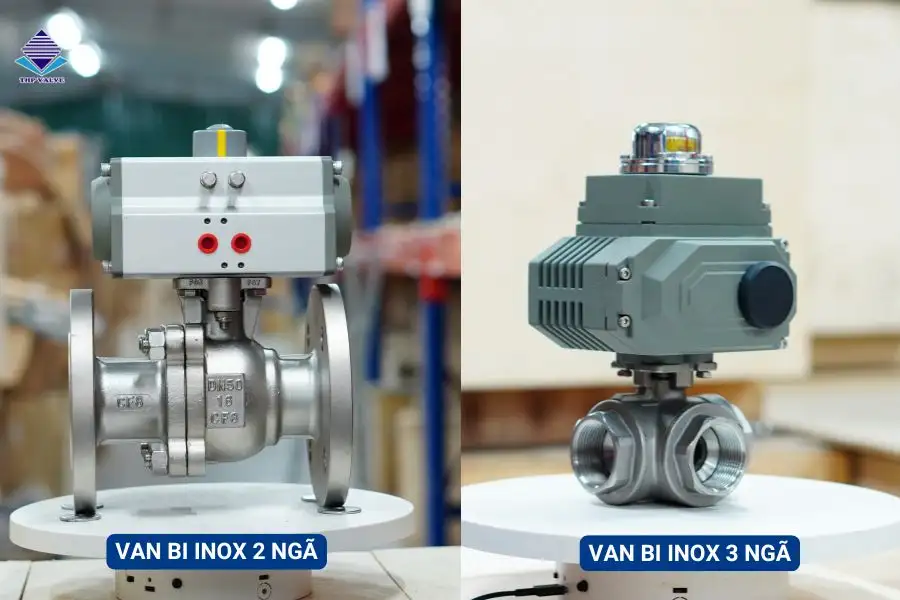

Van bi inox 2 ngã – Van bi inox 3 ngã

• Van bi inox 2 ngã: là dòng van phổ biến, được thiết kế gồm 2 cửa: 1 cửa vào, 1 cửa ra. Chức năng chín dùng để đóng hoặc mở dòng chảy lưu chất.
• Van bi 3 ngã inox: gồm có 3 cửa kết nối, bi van được đục lỗ có dạng chữ T hoặc chữ L. Theo đó, được dùng để phân chia, chuyển hướng hoặc kết hợp dòng chảy.

Theo kết cấu van

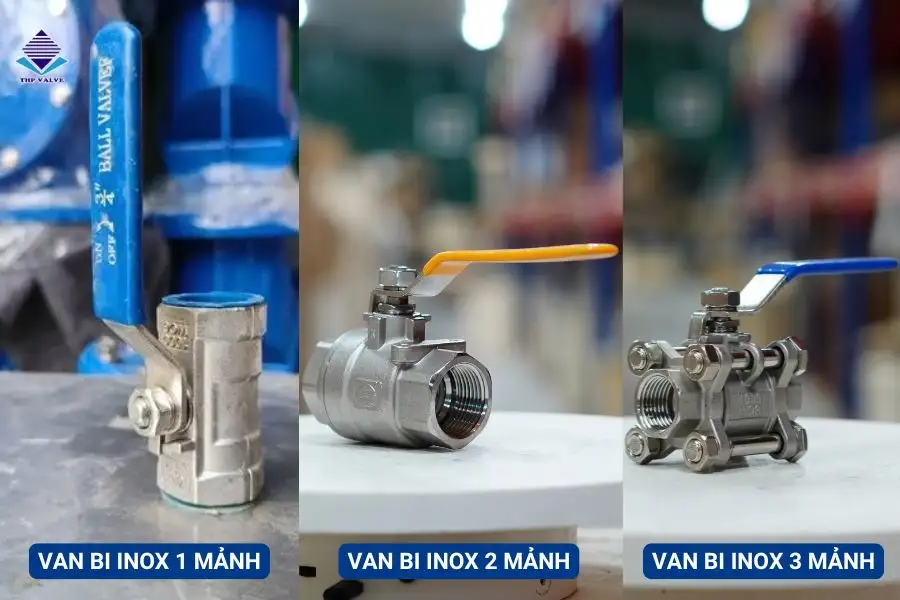

Phân loại van bi inox theo kết cấu van

• Van bi inox 1 mảnh: được chế tạo thân van dạng liền khối, chất liệu inox bền bỉ. Ưu điểm giá rẻ, ít vị trí ghép nối nên hạn chế rò rỉ. Nhược điểm khó tháo rời để vệ sinh, bảo trì.
• Van bi inox 2 thân (2 mảnh): gồm 2 phần được nối với nhau, độ chắc chắn tốt và dễ tháo rời một phần để thay thế hoặc bảo trì khi cần thiết.
• Van bi inox 3 mảnh: gồm 3 phần liên kết với nhau bằng bulong, dễ dàng tháo lắp. Do đó, được lắp đặt chủ yếu tại các vị trí cần bảo trì thường xuyên, yêu cầu độ sạch cao.

Ưu điểm nổi bật của van bi inox

• Thiết kế nhỏ gọn, đơn giản và không cồng kềnh, giúp van có tính tiện lợi trong việc vận chuyển, lắp đặt hay bảo trì, bảo dưỡng.
• Chất liệu chế tạo inox 204, 301, 316… có độ bền cơ học tốt, chống ăn mòn cao, có khả năng làm việc hiệu quả trong các môi trường có điều kiện khắc nghiệt.
• Van hoạt động theo cơ chế quay 90° nên có thời gian đóng mở nhanh, thuận tiện thao tác thường xuyên.
• Xung quanh bi van được bọc gioăng cao su nên có độ kín cao, hạn chế tối đa rò rỉ lưu chất khi van đóng.
• Đa dạng kích cỡ, kiểu kết nối giúp người dùng dễ dàng lựa chọn sản phẩm theo nhu cầu, quy mô hệ thống.
• Được bố trí nhiều phương thức điều khiển: tay gạt, điện, khí nén, đáp ứng tốt mọi nhu cầu lắp đặt của người dùng.
• Mặc dù giá thành cao hơn van bi gang, van bi nhựa nhưng được ứng dụng trong hầu hết các hệ thống, môi trường lưu chất: nước, hóa chất, thực phẩm, hơi nóng, khí nén, dầu khí…

Ứng dụng thực tế của van bi inox trong các hệ thống

Nhờ khả năng đóng kín tốt, đóng mở nhanh, chống ăn mòn tốt và hoạt động bền bỉ trong điều kiện khắc nghiệt. Van bi inox đang được ứng dụng rộng rãi trong cả dân dụng và công nghiệp. Điển hình có thể kể đến như sau:

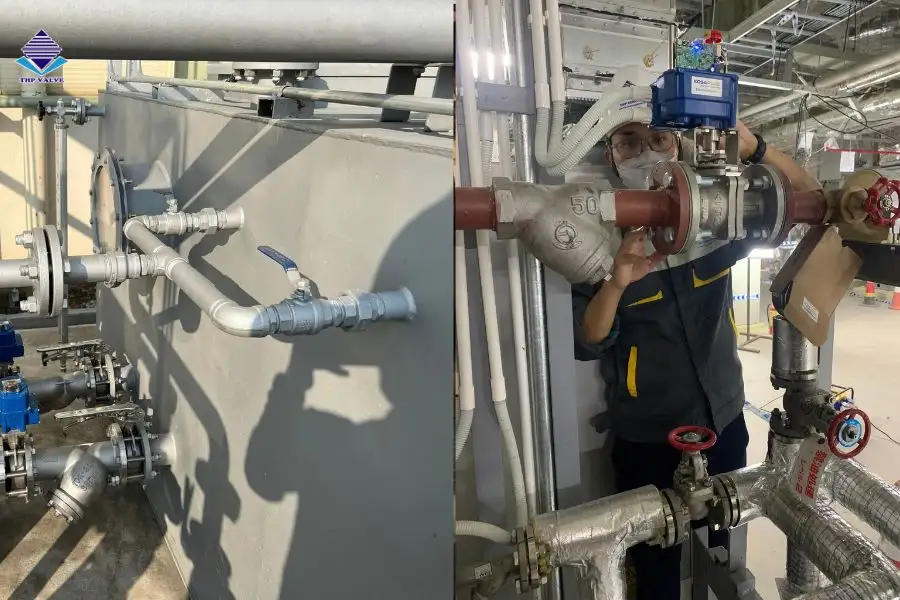

Ứng dụng van bi inox trong các hệ thống công nghiệp

• Trong hệ thống đường ống dẫn nước sạch phục vụ sinh hoạt hàng ngày: vòi nước cho bồn rửa, tủ lạnh, máy rửa bát…
• Trong hệ thống cấp thoát nước, xử lý nước thải.
• Trong các nhà máy chế biến thực phẩm, đồ uống, bia, sữa, nước giải khát.
• Trong các nhà máy hóa chất, xăng, dầu, gas…
• Trong hệ thống tưới tiêu phục vụ nông nghiệp.
• Trong hệ thống hơi nóng có nhiệt độ, áp lực cao.
• Trong hệ thống khí nén được lắp đặt trên các đường ống dẫn khí, khí nén trong nhà máy và dây chuyền sản xuất.

Báo giá van bi inox cập nhật mới nhất 2026

Tại thị trường Việt Nam, Tuấn Hưng Phát tự hào là một trong những đơn vị cung cấp van bi inox chính hãng, chất lượng tốt và giá thành cạnh tranh. Đơn vị đã có hơn 16 năm kinh nghiệm trong lĩnh vực phân phối các loại van công nghiệp, là đối tác tin cậy của nhiều doanh nghiệp, nhà thầu lớn. Đặc biệt, toàn bộ sản phẩm đều được nhập khẩu trực tiếp, lưu sẵn kho số lượng lớn, đảm bảo đáp ứng tốt mọi nhu cầu mua lẻ hoặc dự án của khách hàng.

Về giá thành cụ thể, van bi inox có mức giá khác nhau tùy thuộc kích cỡ, vật liệu, thương hiệu, số lượng đặt hàng… Dưới đây là bảng báo giá tham khảo của van bi tay gạt inox 304 mặt bích Wonil Hàn Quốc tại Tuấn Hưng Phát:

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, giá van bi inox sẽ thay đổi tùy thuộc vào số lượng đặt hàng, thời điểm mua hàng cũng như chính sách chiết khấu của từng dự án.

Để nhận báo giá van bi inox chính xác, tại thời điểm quan tâm quý khách hãy liên hệ ngay qua hotline của https://tuanhungphat.vn/ để được đội ngũ nhân viên tư vấn, hỗ trợ và gửi báo giá theo nhu cầu thực tế.
