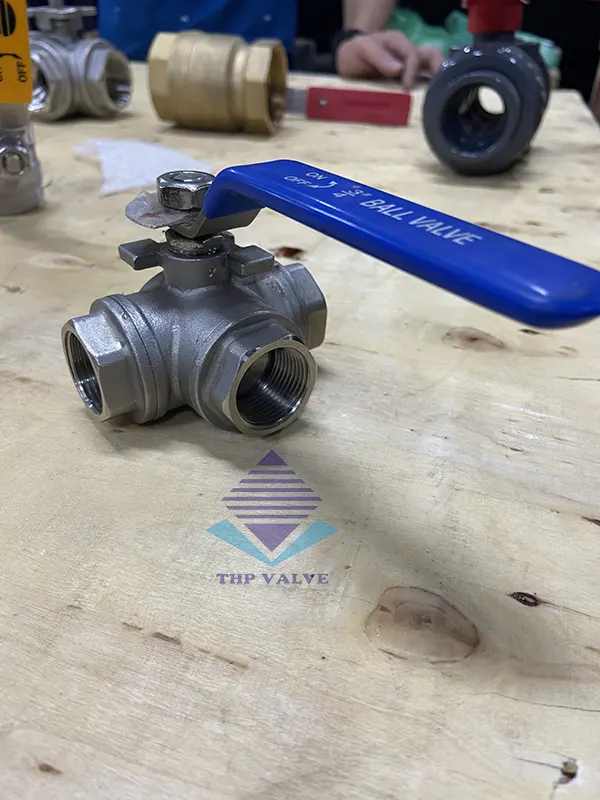

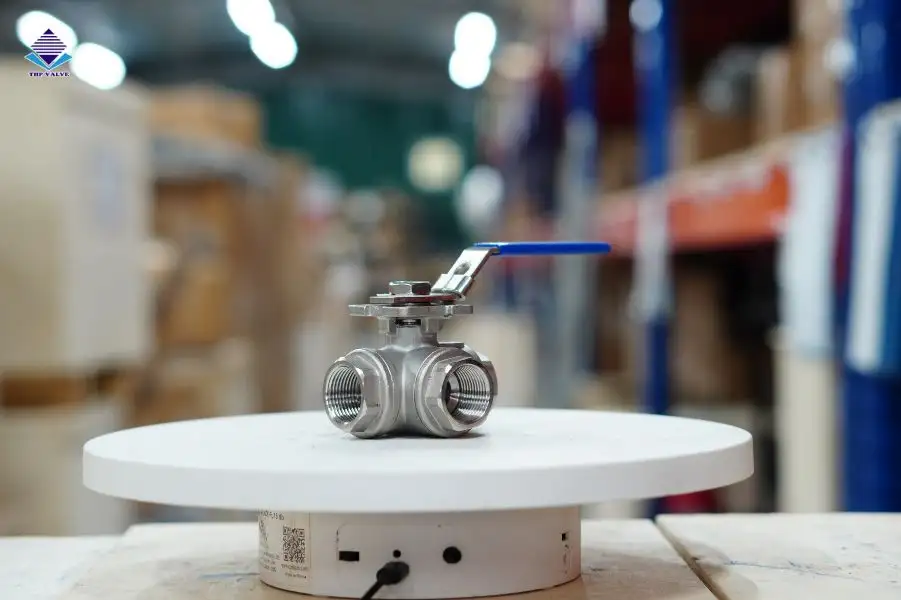

Van bi 3 ngã là gì?
Van bi 3 ngã (Tên tiếng anh là 3 – Way Ball Valve) là loại van có cấu tạo gồm 3 cửa dùng để lắp với hệ thống đường ống dẫn và cho phép chất lỏng đi qua theo 2 hướng hoặc 3 hướng khác nhau.
Van bi 3 ngã là một loại van bi được sử dụng để đóng mở hay điều chỉnh lưu chất trong các đường ống nước. Nó dùng để rẽ nhánh dòng chảy theo hai cửa hoặc ba cửa khác nhau tùy nhu cầu của người sử dụng. Có 2 dạng van bi 3 ngã: Van bi 3 ngã dạng chữ L và van bi 3 ngã dạng chữ T.
- Van bi 3 ngã dạng chữ L: Loại này chỉ thông được 2 ngã với nhau, giúp lưu chất rẽ trái hoặc rẽ phải tùy theo nhu cầu.
- Van bi 3 ngã dạng chữ T: Loại này đa dạng hơn, có thể thông cả 3 cửa với nhau. Điều này, giúp cho quá trình điều tiết dòng chảy trở nên linh hoạt hơn nhiều.
Van bi 3 ngã được sản xuất từ hợp kim cao cấp, có độ bền vượt trội, khả năng chống chịu tốt như: Chất liệu gang, thép, inox…với nhiều kích cỡ khác nhau từ DN15 – DN200. Van kết nối với đường ống theo nhiều kiểu như: Kết nối ren, rắc co hoặc mặt bích và được điều khiển theo nhiều kiểu như: Điều khiển điện, điều khiển tay gạt, tay quay, điều khiển khí nén…
Tại Tuấn Hưng Phát, các loại van bi ba ngã đều được nhập khẩu chính hãng từ nhiều nước trên thế giới như: Hàn Quốc, Đài Loan, Trung Quốc…Sản phẩm được sản xuất theo công nghệ hiện đại cùng nhiều tính năng vượt trội, cam kết hàng chính hãng, đầy đủ giấy tờ CO – CQ, đạt tiêu chuẩn quốc tế: Tiêu chuẩn DIN, BS, JIS.
Thông số kỹ thuật van bi 3 ngã
- Kích cỡ van: DN15 – DN200
- Chất liệu van: inox 201, inox 304, inox 316, gang, thép, nhựa, đồng
- Gioăng làm kín: EPDM, PTFE, thép, inox,…
- Kiểu lắp: nối ren, mặt bích
- Tiêu chuẩn bích: BS, Jis, ANSI, DIN
- Kiểu van: 3 ngã
- Dạng quả bi: L và T
- Dạng điều khiển: tay gạt, đầu điện, đầu khí nén
- Đầu điện: 24V, 220V
- Nhiệt độ làm việc: -10 độ C đến 300 độ C
- Áp lực làm việc: PN10, PN16, PN25
- Môi trường làm việc: nước, dung dịch, hóa chất, khí hơi nóng,…
- Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu âu,…
- Bảo hành: 12 tháng.
Cấu tạo van bi 3 ngã
Van bi 3 ngã có cấu tạo giống với van bi thông thường, tuy nhiên viên bi bên trong được đục lỗ theo các vị trí khác nhau từ đó phân thành hai dạng: dạng chữ T và chữ L.
- Thân van bi: Được chế tạo từ chất liệu kim loại có khả năng chống chịu tốt, độ bền vượt trội, khả năng chịu nhiệt, áp lực như: Inox304, inox316, gang, thép…Thân van có dạng 3 ngã và được kết nối với đường ống theo kiểu kết nối ren hoặc kết nối mặt bích.
- Bi van: Có hình tròn, trơn bóng, làm từ inox, bên trong rỗng và được đục 2-3 lỗ thông nhau theo dạng hình chữ T hoặc chữ L. Bộ phận này có chức năng cho phép hoặc ngăn chặn chất lỏng đi qua van và giúp van hoạt động ổn định, dễ dàng.
- Trục van: Là bộ phận kết nối bi van với thiết bị điều khiển và tham gia trực tiếp vào quá trình đóng mở van. Thường được làm từ inox hoặc thép không gỉ.
- Gioăng làm kín: Có chức năng ngăn chất lỏng bị rò rỉ ra bên ngoài khi hoạt động van, Được làm từ chất liệu có độ đàn hồi, co giãn tốt như cao su EPDM, PTFE.
- Thiết bị điều khiển: Tùy vào nhu cầu sử dụng mà lựa chọn kiểu điều khiển phù hợp. Hiện nay có 3 kiểu điều khiển được sử dụng phổ biến là: Điều khiển bằng tay, điều khiển điện và điều khiển khí nén.
Nguyên lý hoạt động van bi 3 ngã
Van bi 3 ngã có nguyên lý hoạt động rất đơn giản, đó là sử dụng bộ truyền động để thực hiện quá trình đóng mở van. Tùy vào loại van chữ L hay chữ T mà quá trình hoạt động sẽ khác nhau.
Van bi 3 ngã dạng L
Van bi 3 ngã dạng chữ L có quả bi bên trong dạng chữ L rỗng. Khi mở van, chỉ có duy nhất 2 đầu lưu thông với nhau, trong khi một đầu khác bị chặn lại. Loại van bi 3 ngã này thường được sử dụng để điều hướng và chuyển hướng dòng chảy trong các hệ thống, thiết bị. Chúng có 2 trường hợp để ứng dụng trên hệ thống dòng chảy lưu lượng:
- Cửa C mở, dòng chảy đi qua A và B đóng.
- Cửa C mở, dòng chảy đi qua B và A đóng.
Van bi 3 ngã dạng T
Van bi 3 ngã dạng chữ T có quả bi gồm 3 lỗ lưu thông với nhau. Trong quá trình hoạt động, có thể sử dụng bộ điều khiển để mở van, cho phép lưu chất lưu thông qua cả 3 lỗ, hoặc chặn 1 lỗ và để 2 lỗ còn lại lưu thông với nhau. Chúng ta có 4 trường hợp để ứng dụng trên hệ thống dòng chảy lưu lượng:
- Cửa C đóng, dòng chảy qua A và B thông nhau
- Cửa C mở, dòng chảy từ C đi qua A và B đóng
- Cửa C mở, dòng chảy từ C đi qua B và A đóng
- Cửa C mở, dòng chảy từ C đi qua cả A và B.
Top các loại van bi 3 ngã sử dụng nhiều hiện nay

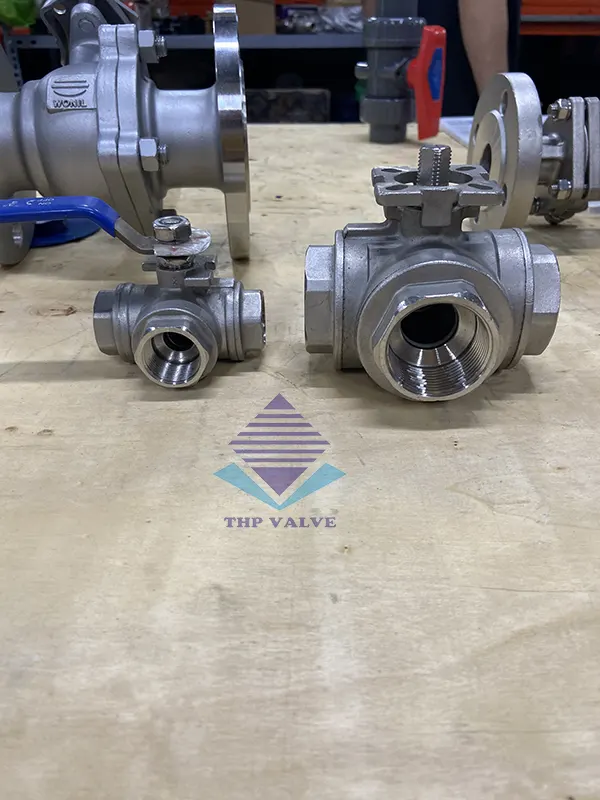

Van bi inox 3 ngã
Van bi 3 ngã inox được làm từ chất liệu inox SUS 201, SUS 304, hoặc SUS 316, thích hợp sử dụng trong các môi trường lưu chất khí, hơi, dung dịch, hóa chất và nước. Loại van này có thể được lắp đặt trong các hệ thống đường ống có 3 ngã.
 |
|

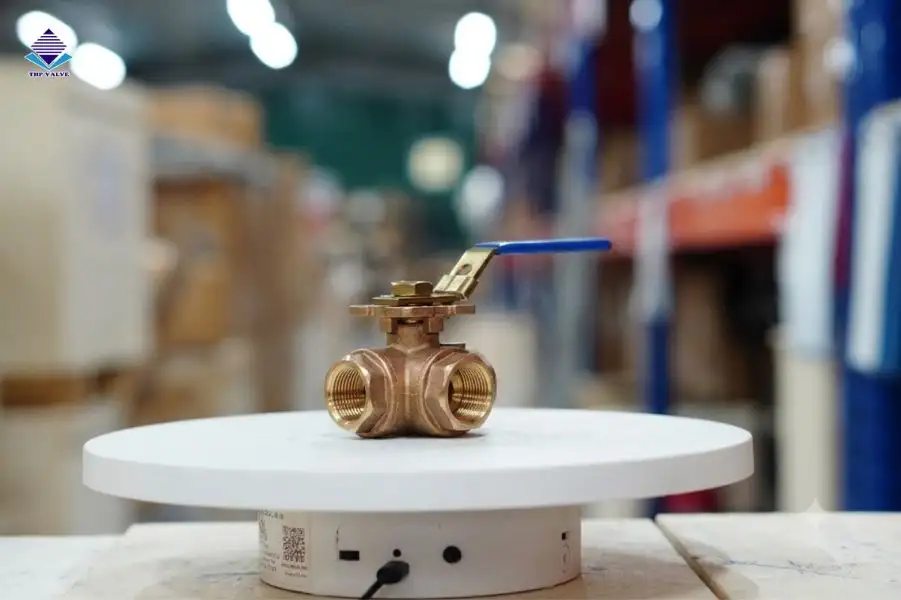

Van bi đồng 3 ngã
Dùng để đóng mở và điều chỉnh dòng chảy. Môi chất sử dụng bao gồm hơi nóng, nước, dầu, khí nén và gas. Van bi 3 ngã đồng thường sử dụng PTFE để làm các tấm đệm. Dạng tay gạt là loại van đóng mở nhanh. Các van bi nhiều hướng thường được dùng như một thiết bị phân chia dòng chảy. Khi vặn tay quay một góc 90 độ thì sẽ làm thay đổi hướng dòng chảy.
 |
|

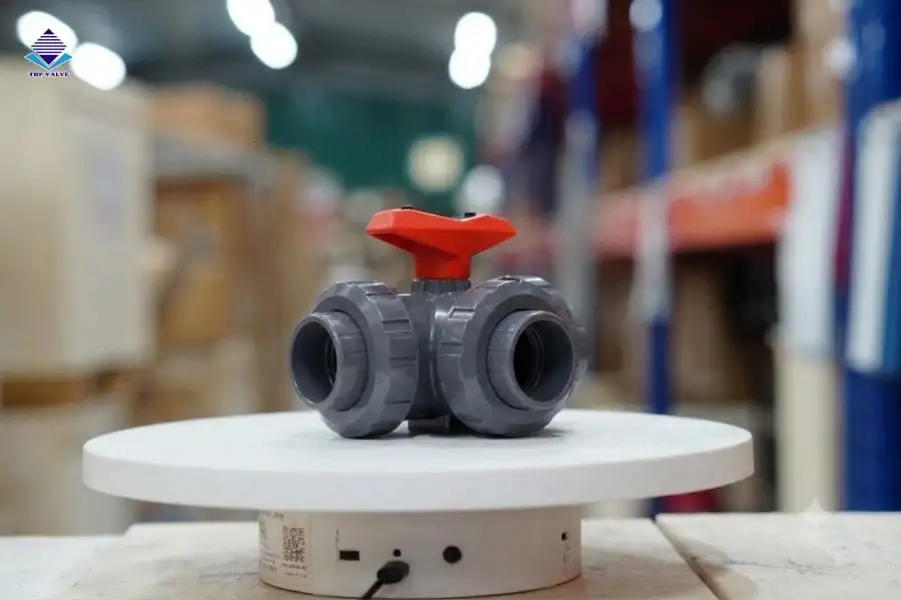

Van bi nhựa 3 ngã
Được chế tạo từ các chất liệu nhựa tổng hợp như PVC, uPVC và cPVC, có khả năng chống ăn mòn lưu chất. Van bi nhựa 3 ngã có thể sử dụng trong các môi trường như nước, không khí và hóa chất. Bên trong van bi nhựa này là quả cầu bi được đục lỗ theo dạng chữ T hoặc chữ L, cho phép dòng chảy hoạt động theo hai cách khác nhau.
 |
|

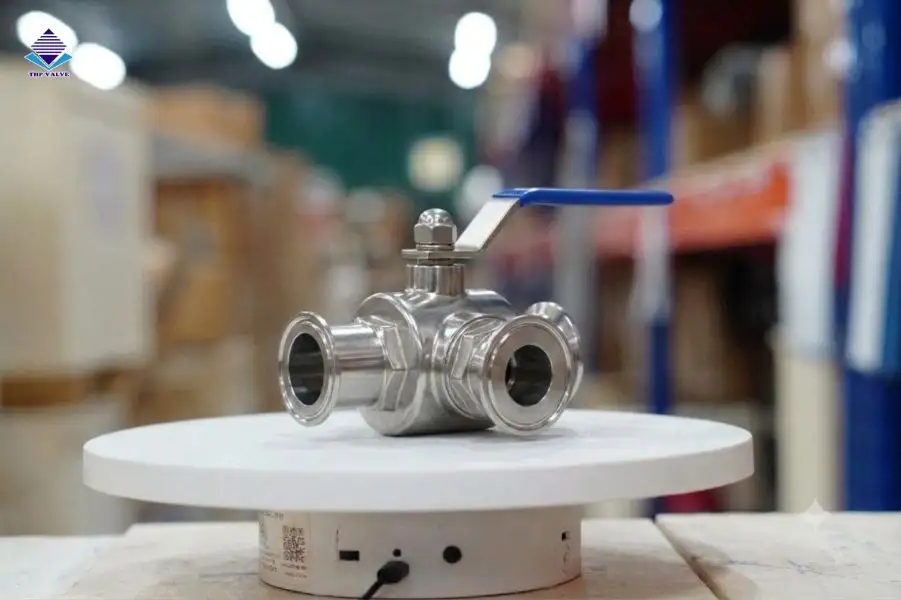

Van bi vi sinh 3 ngã
Được điều khiển tự động thông qua áp lực hơi khí nén hoặc bằng bộ điều khiển điện. Loại van này được sử dụng để điều tiết việc đóng mở các dòng lưu chất đi qua ba cổng khác nhau, phục vụ trong sản xuất và vận hành máy móc. Đây là loại van có thời gian đóng mở siêu nhanh, phù hợp cho các hệ thống đóng mở liên tục.
 |
|

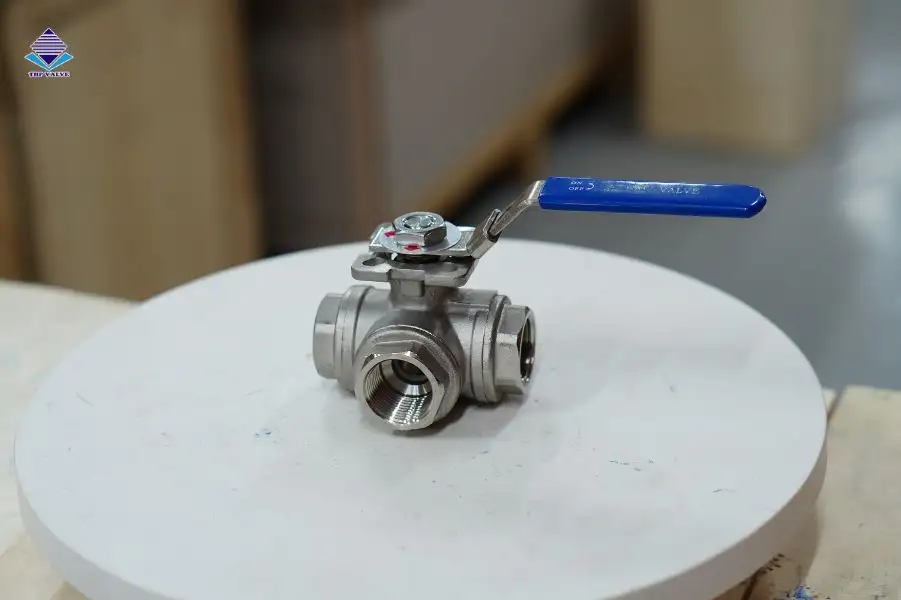

Van bi ren 3 ngã
Được sử dụng rộng rãi trong các hệ thống tưới tiêu, nhà hàng, công nghiệp sản xuất gas, xây dựng, cấp thoát nước, xử lý nước thải, xăng dầu, nồi hơi, M&E, thực phẩm, dược phẩm, hóa chất, xi măng, bột giấy, đường, đóng tàu, thuỷ điện, nhiệt điện, điện lạnh, điều hòa không khí, dệt nhuộm, may mặc và phòng cháy chữa cháy.
 |
|

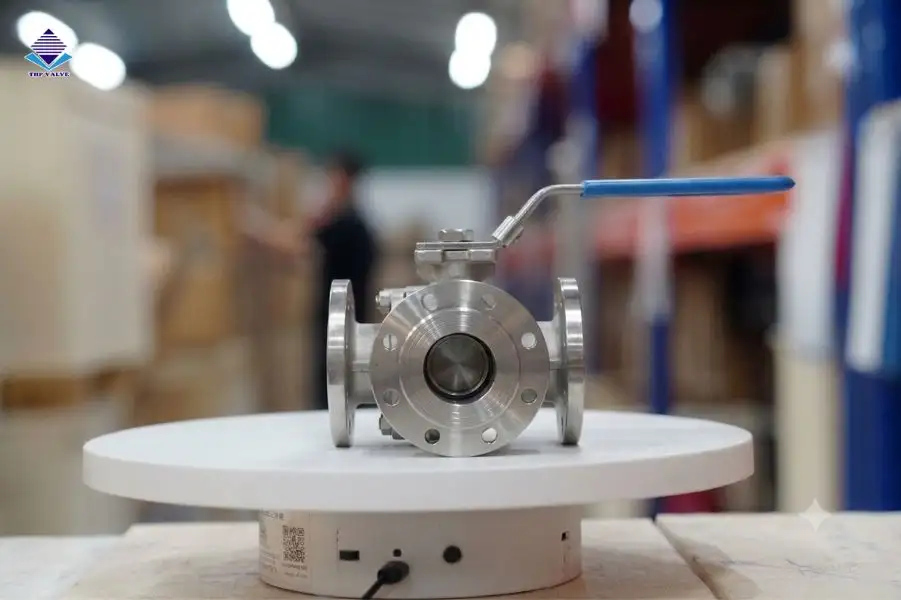

Van bi mặt bích 3 ngã
Là loại van có hình dạng chữ T được sử dụng để lắp đặt trên các hệ thống đường ống, cho phép các dòng lưu chất đi qua theo 2 hoặc 3 hướng khác nhau. Loại van này có sẵn trong nhiều mẫu mã và kích thước từ DN15 đến DN200, được điều khiển bằng bộ phận tay gạt để thực hiện các thao tác đóng và mở van.
 |
|
Van bi 3 ngã tay gạt
Là một trong các loại van bi được thiết kế để lắp đặt trên đường ống, dùng để điều khiển việc đóng mở dòng chất qua van thông qua góc quay của quả bi hoặc đĩa van từ 0 đến 90 độ. Đĩa van được kết nối với ty van, và ty van lại được kết nối với bộ điều khiển tay gạt. Bằng cách di chuyển tay gạt, bi của van xoay theo góc 90 độ để đóng hoặc mở van.
 |
|

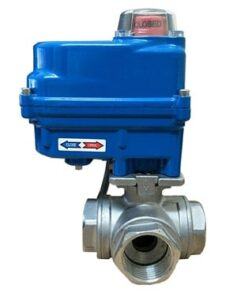

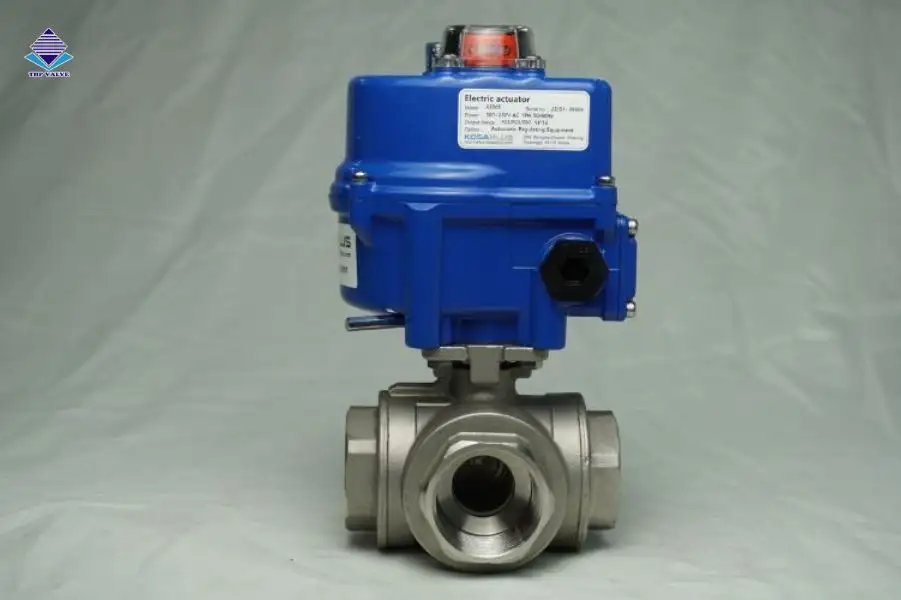

Van bi 3 ngã điều khiển điện
Là loại van bi có ba cửa được điều khiển đóng mở để điều hướng dòng chất trong van thông qua một thiết bị được gọi là động cơ điện. Động cơ này hoạt động với điện áp 220V, 24V, hoặc 380V. Van bi 3 ngã điều khiển điện cho phép các dòng lưu chất thông qua cùng một lúc, tiện lợi hơn cho việc điều hướng dòng chảy. Vật liệu chế tạo đa dạng, phù hợp với nhiều loại môi chất có độ ăn mòn và nhiệt độ cao.
 |
|

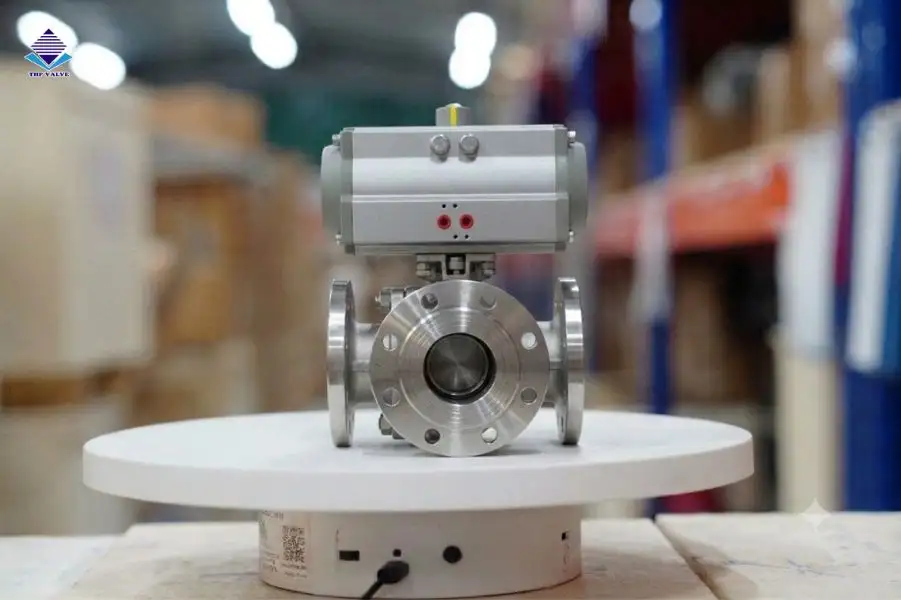

Van bi 3 ngã điều khiển khí nén
Đây là thiết bị quan trọng trong ngành công nghiệp, có vai trò điều khiển dòng chất lỏng hoặc khí trong các hệ thống đường ống. Với cấu trúc ba cổng hoặc cửa, loại van này được thiết kế để hoạt động dựa trên sự điều khiển của khí nén, mang lại khả năng linh hoạt cao trong việc chuyển đổi hướng dòng chảy và quản lý lưu lượng. Van bi 3 ngã điều khiển khí nén hoạt động hoàn toàn tự động, thích hợp cho hệ thống tự động hóa, điều khiển từ xa thông minh.
 |
|
Chức năng của van bi 3 ngã
Van bi 3 ngã được sử dụng để điều khiển dòng chất lỏng hoặc khí trong hệ thống ống với các chức năng chính sau đây:
- Điều chỉnh lưu lượng chất lỏng: Chức năng cơ bản nhất của van bi 3 ngã là mở hoặc đóng đường dòng chất lỏng hoặc khí trong hệ thống ống. Biên độ xoay của bi trong van quyết định lượng chất lỏng hoặc khí có thể đi qua, giúp kiểm soát dòng chảy theo yêu cầu.
- Điều chỉnh hướng dòng chảy: Van bi 3 ngã có khả năng điều chỉnh hướng dòng chất lỏng hoặc khí. Bằng cách xoay bi theo một hướng cụ thể, van có thể chuyển hướng dòng chất từ ống này sang ống khác trong hệ thống.
- Chống rò rỉ: Van được thiết kế với các phớt hoặc kín chặt để ngăn chặn rò rỉ của chất lỏng hoặc khí qua các mối nối khi đóng. Điều này giúp hệ thống hoạt động hiệu quả và ngăn chặn mất mát chất.
Ưu điểm của van bi 3 ngã
Sản phẩm van bi 3 ngã này sở hữu rất nhiều các đặc điểm nổi bật. Nhờ vậy mà quá trình lựa chọn và ứng dụng trong hệ thống diễn ra nhanh, đơn giản. Sau đây, chúng tôi sẽ liệt kê một số điểm nổi bật của dòng van bi này để các bạn tham khảo:
- Van được thiết kế với cấu trúc nhỏ gọn với khả năng đóng mở nhanh chóng. Qua đó, giúp đường dẫn môi chất chảy trơn tru, mượt mà.
- Có khả năng rò rỉ môi chất ra ngoài tương đối thấp. Bởi sản phẩm này được thiết kế các chi tiết 1 cách chắc chắn đi kèm theo đó là tính năng ưu việt của vật liệu chế tạo. Từ đó, giúp van bi ba ngã có thể sử dụng lâu dài trong những môi trường có điều kiện làm việc khắc nghiệt.
- Van được thiết kế các kiểu đóng mở theo nhiều hình dáng khác như: hình chữ L, hình chữ T, cho phép truy xuất và điều khiển dòng môi chất dễ dàng.
- Với khả năng điều tiết dòng chảy bằng các bộ điều khiển tự động và điều khiển dòng chảy qua các cửa của van một cách chính xác, hạn chế xảy ra sai sót.
- Van có khả năng điều khiển dễ dàng, đơn giản với nhiều cách thức khác nhau như: bằng tay – tay gạt, tay quay, tự động – bộ điều khiển điện và bộ điều khiển khí nén. Từ đó, giúp mang đến sự linh hoạt, cơ động trong từng hệ thống làm việc khác nhau.

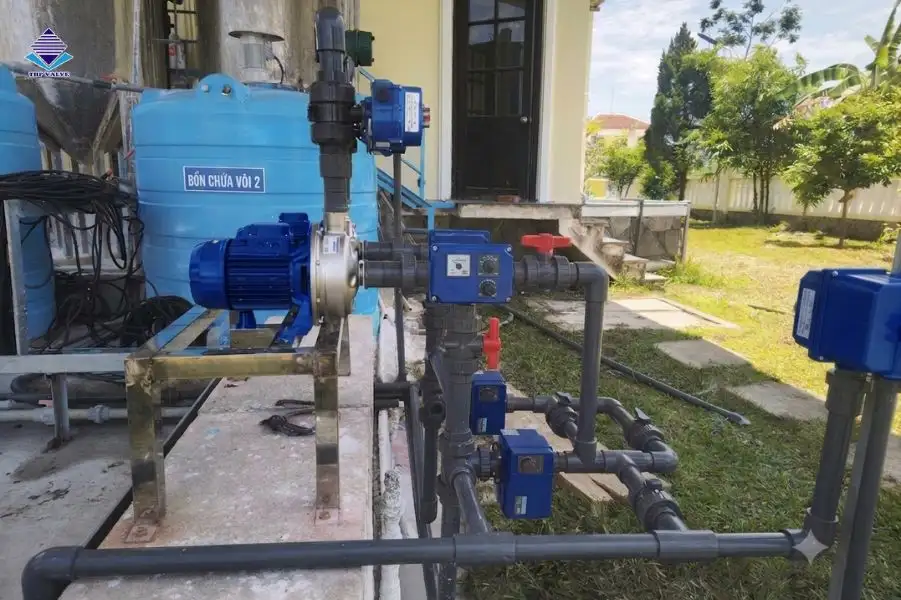

Những ứng dụng thực tế của van bi 3 ngã
Với những ưu điểm nổi bật của van bi 3 ngã mà nó được sử dụng trong nhiều lĩnh vực khác nhau như sau:
- Hệ thống đường ống dẫn nước, cấp thoát nước sinh hoạt, xử lý nước thải công nghiệp, nước thải sinh hoạt.
- Hệ thống lò hơi, nồi hơi.
- Hệ thống máy bơm, trạm bơm, nhà máy thủy điện.
- Các nhà máy sản xuất, chế biến thực phẩm, dược phẩm, nước có ga.
- Trong ngành công nghiệp hóa chất giúp kiểm soát lưu chất trong quy trình sản xuất.
- Lĩnh vực dầu khí, tàu thuyền, quy trình sản xuất, luyện kim chế tác nhiên vật liệu.
Lưu ý khi lựa chọn và vận hành van bi 3 ngã
Để hệ thống van vận hành tốt, bền lâu thì khi lựa chọn và vận hành van bi 3 ngã cần chú ý những điều sau:
- Nên lựa chọn dòng van có chất liệu phù hợp với hệ thống làm việc của mình. Từ đó, chúng vừa đáp ứng lắp đặt phù hợp với môi trường, vừa nâng cao hiệu suất, vừa gia tăng độ bền cho thiết bị.
- Kiểu kết nối giữa van với đường ống dẫn cũng là một trong những yếu tố cần được quan tâm nhiều nhất.
- Đối với những dòng van có kết nối ren thì sẽ ưu tiên lắp trong đường ống vừa và nhỏ với kết nối ren. Còn vối với van bi 3 ngã lắp bích thì bắt bulong với đường ống và cần siết đều, chặt để đảm bảo độ chắc chắn, an toàn.
- Đối với dòng van bi ba ngã sử dụng bộ điều khiển tự động như khí nén thì cần kết nối với đường ống dẫn khí đến nguồn. Đối với dòng van điều khiển bằng điện cần kết nối với nguồn điện cơ bản: 24v, 220v, 380v hoặc sử dụng nguồn điện phù hợp với đầu điện đang dùng.
- Khi đã lắp đặt xong thì cần kiểm tra lại hệ thống xem đã hoạt động ổn định chưa. Nếu đã ổn định rồi thì đưa vào làm việc luôn. Nếu bị hư hỏng thì cần lắp đặt lại.
- Về việc bảo trì, bảo dưỡng thì cần kiểm tra định kỳ 2, 3 tháng/lần. Các bạn có thể tiến hành kiểm tra hoạt động của van và tháo các bộ phận ra để vệ sinh. Nếu như van bi có bất kỳ hư hỏng nào thì cần sửa chữa hoặc thay thế nhanh chóng để đảm bảo quá trình hoạt động đạt hiệu suất tốt.
Địa chỉ mua van bi 3 ngã chất lượng
Tuấn Hưng Phát chuyên cung cấp các loại van bi 3 ngã chính hãng, có chất lượng tốt và giá thành hợp lý. Các sản phẩm van đều được chúng tôi nhập khẩu từ các thương hiệu nổi tiếng trên thị trường như: KosaPlus, Haitima, Wonil…Với mẫu mã đa dạng, nhiều kích thước, chủng loại khác nhau giúp quý khách hàng có nhiều sự lựa chọn phù hợp và tối ưu nhất.
Khi mua hàng tại Tuấn Hưng Phát cam kết những điều sau:
- Cam kết hàng đạt chuẩn chính hãng với đầy đủ giấy tờ, chứng từ kèm theo như: CO, CQ, Catalog, PKL,..
- Cung cấp đa dạng các mẫu mã, chủng loại, kích thước và số lượng lớn khác nhau.
- Thời gian bảo hành sản phẩm từ 12 tháng đến 24 tháng (Tùy thuộc vào từng thương hiệu khác nhau sẽ có thời gian bảo hành khác nhau).
- Đối với những sản phẩm có những yêu cầu đặc biệt, phức tạp, THP sẽ cử đội ngũ kỹ thuật viên đi lắp đặt, đào tạo và hướng dẫn người vận hành sử dụng thiết bị. Đồng thời, hướng dẫn cách điều chỉnh và bảo trì phù hợp.
- Trong quá trình sử dụng, Tuấn Hưng Phát cũng thường xuyên bố trí các anh em nhân viên kỹ thuật đến kiểm tra định kỳ và lấy ý kiến từ người dùng về chất lượng sản phẩm, tình trạng sử dụng,… nhằm nâng cao chất lượng sản phẩm cũng như chất lượng dịch vụ của công ty.
- Để phản hồi nhanh chóng các khiếu nại từ phía người dùng khi nhận phản hồi về chất lượng sản phẩm. Chúng tôi sẽ cử nhân viên kỹ thuật và nhân viên dịch vụ sau bán đến ngay hiện trường trong thời gian sớm nhất để xử lý yêu cầu.
Những câu hỏi liên quan đến van bi 3 ngã
Câu 1: Các dòng van bi ba ngã có giống nhau không?
Van bi 3 ngã chữ L và van bi 3 ngã chữ T cơ bản là có chung chức năng hoạt động, nhưng khác nhau về mặt thiết kế. Cụ thể, van bi chữ L có hình dạng giống chữ L với 1 thanh dọc được gắn vào tấm đế. Còn van bi có kiểu hoạt động hình chữ T thì được thiết kế thanh dọc hướng ra ngoài thay vì hướng vào trong.
Thêm nữa, dòng van bi 3 ngã còn được thiết kế với dạng 2 mảnh và 3 mảnh khác biệt. Và ưu điểm của dòng van bi 3 mảnh chính là các đầu dễ luồn vào trong đường ống. Trung tâm chứa van bi dễ dàng tháo ra dễ dàng. Điều này, chúng cho phép quá trình bảo trì, bảo dưỡng và vệ sinh van dễ dàng. Quá trình tháo rời hay lắp lại nhanh chóng.
Câu 2: Van bi 3 ngã so với các dòng van bi khác có tốt hơn không?
Để mà so sánh xem dòng van bi nào tốt hơn thì cũng khá khó. Bởi lẽ, với mỗi dòng van bi sẽ được ứng dụng vào các hệ thống khác nhau. Khi chúng lắp đặt vào hệ thống phù hợp sẽ phát huy tối đa khả năng hoạt động. Đó chính là điều tốt nhất. Vì thế, để so sánh với nhau rất khó khăn. Nhưng để so về khả năng điều tiết dòng chảy thì có lẽ dòng van bi ba ngã sẽ có tính linh hoạt hơn.
Câu 3: Chế độ bảo hành van bi 3 ngã như thế nào?
Cũng giống như các dòng van công nghiệp khác, van bi ba ngã này có thời gian bảo hành tương đối dài từ 12 – 24 tháng (phụ thuộc vào quy định của mỗi hãng sản xuất). Tuấn Hưng Phát sẽ thực hiện đầy đủ các chế độ bảo hành theo đúng quy định, đảm bảo các thiết bị do chúng tôi phân phối luôn đạt được chất lượng tốt, khả năng hoạt động ổn định với hiệu suất cao.
