Sự khác nhau giữa van cổng ty nổi và ty chìm: Nên dùng loại nào?

Van cổng ty nổi và ty chìm có chức năng đóng mở tương tự nhau nhưng khác biệt về cấu tạo ty van, cơ chế vận hành, khả năng nhận biết trạng thái hoạt động và điều kiện lắp đặt. Lựa chọn đúng loại van giúp hệ thống vận hành ổn định, thuận tiện bảo trì và tối ưu chi phí. Vậy sự khác nhau giữa van cổng ty nổi và ty chìm là gì? Nên dùng loại nào? Hãy cùng Tuấn Hưng Phát tìm hiểu ngay sau đây.

So sánh van cổng ty nổi và ty chìm

Van cổng ty nổi và van cổng ty chìm đều là dòng van cổng có chức năng đóng mở dòng chảy lưu chất trong các hệ thống từ dân dụng đến công nghiệp. Điển hình như hệ thống cấp thoát nước sạch, xử lý nước thải, dây chuyền sản xuất thực phẩm, đồ uống, khu công nghiệp… Vị trí lắp đặt phổ biến trên đường ống cấp chính, các điểm phân nhánh, đầu vào và đầu ra của bể xử lý…

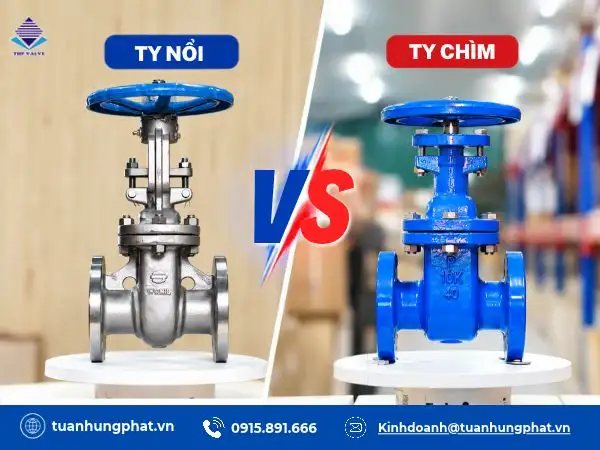

Sự khác nhau giữa van cổng ty nổi và ty chìm

Điểm khác biệt giữa hai loại van này nằm ở cấu tạo ty van, cơ chế truyền động, khả năng nhận biết trạng thái đóng mở, điều kiện lắp đặt…. Dưới đây là điểm giống và khác nhau cụ thể:

Điểm giống nhau

• Là dòng van 2 chiều, có chức năng chính được sử dụng để đóng hoặc mở hoàn toàn dòng chảy, hạn chế điều tiết để tránh làm mài mòn đĩa van.
• Cấu tạo cơ bản gồm các bộ phận chính: thân van, đĩa van, trục van, bộ điều khiển, gioăng làm kín.
• Nguyên lý hoạt động dùng chuyển động nâng hạ của đĩa van để đóng hoặc mở dòng chảy lưu chất.
• Thân van được kết nối với đường ống dạng lắp ren hoặc lắp bích tùy thuộc kích thước của từng sản phẩm.
• Chất liệu chế tạo van đa dạng các loại: gang, inox, đồng, nhựa, phù hợp với nhiều môi trường lưu chất khác nhau.
• Phương thức vận hành linh hoạt, có thể sử dụng tay quay vô lăng để vận hành thủ công hoặc bộ điều khiển điện, khí nén để vận hành theo cơ chế tự động.
• Đều được ứng dụng rộng rãi trong các hệ thống như nước sạch, nước thải, hơi nóng, khí nén, HVAC, PCCC…

Điểm khác nhau

Như đã giới thiệu từ đầu, bên cạnh những điểm giống nhau, van cổng ty nổi và ty chìm cũng có những điểm khác nhau, dễ dàng nhận biết, cụ thể dưới đây:

Về cấu tạo ty van:

• Van cổng ty nổi được thiết kế trục van dạng hình trụ có ren và phần ren nằm bên ngoài thân van. Một đầu ty van kết nối với đĩa van, đầu còn lại với bộ điều khiển. Khi van hoạt động ty van sẽ nhô ra ngoài, làm thay đổi chiều cao của ty van.
• Van cổng ty chìm: ty van có dạng hình trụ, có ren và phần ren truyền động nằm hoàn toàn bên trong thân van. Khi van vận hành sẽ không thay đổi chiều cao của ty.

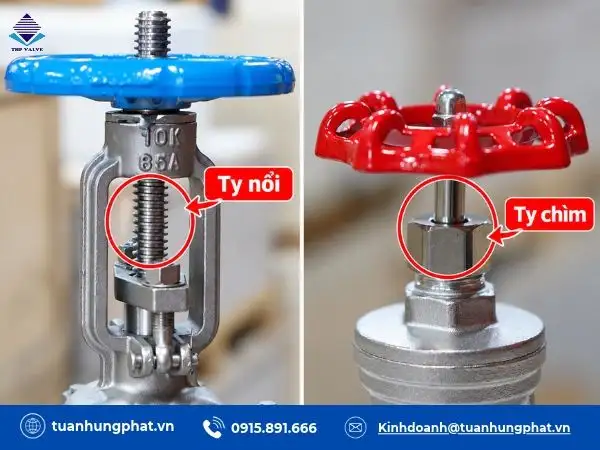

Cấu tạo ty van: ty nổi phần ren bên ngoài, ty chìm ren nằm bên trong thân van

Về khả năng nhận biết trạng thái đóng mở:

• Van cổng ty nổi: cho phép quan sát trực tiếp dễ dàng trạng thái đóng mở của van thông qua ty van. Khi van mở ty van nhô cao, lộ rõ ra bên ngoài. Khi van đóng, ty van hạ xuống.
• Van cổng ty chìm: khó quan sát trực tiếp bằng mắt thường, cần trang bị bộ chỉ thị. Vì ty van khi vận hành không thay đổi vị trí theo chiều dọc, không thay đổi chiều cao ty van.

Về chuyển động của ty van:

• Van cổng ty nổi: Khi van hoạt động, ty van sẽ chuyển động tịnh tiến lên xuống, kéo theo đĩa van dịch chuyển theo để đóng mở dòng chảy.
• Van cổng ty chìm: Khi xoay tay quay, ty van sẽ quay quanh trục cố định và truyền chuyển động qua cơ cấu ren để nâng, hạ đĩa van.

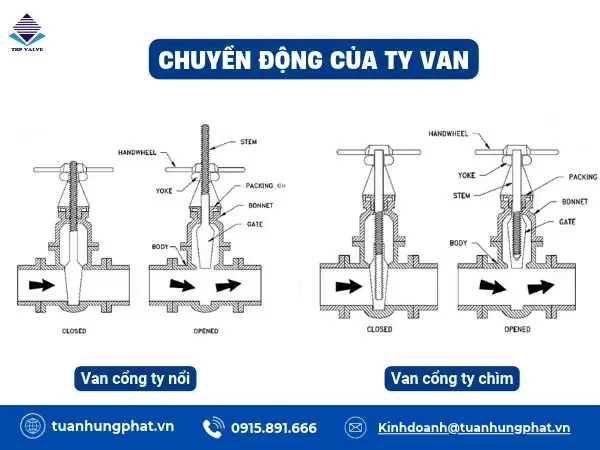

Chuyển động của ty van: ty nổi ty van nhô cao, lộ rõ ra ngoài; ty chìm chuyển động xoay tại chỗ

Điều kiện lắp đặt:

• Van cổng ty nổi: phù hợp lắp đặt tại các vị trí dễ tiếp cận, cần quan sát trực tiếp trạng thái đóng mở. Ngoài ra, yêu cầu không gian rộng, có đủ khoảng trống phía trên ty van để ty van nâng lên khi vận hành.
• Van cổng ty chìm: thường được lắp trong hố van, dưới hầm, đường ống chôn ngầm, phòng kỹ thuật… có không gian nhỏ hẹp, hạn chế.

Bảng so sánh chi tiết van cổng ty nổi và ty chìm

Dưới đây là bảng so sánh chi tiết sự khác nhau giữa van cổng ty nổi và ty chìm chúng tôi đã tổng hợp để quý khách có cái nhìn tổng quan nhất và có sự lựa chọn chính xác theo đúng nhu cầu sử dụng:

Nên dùng van cổng ty nổi hay van cổng ty chìm

Dựa vào các tiêu chí so sánh ở trên, có thể thấy việc lựa chọn van cổng ty nổi hay van cổng ty chìm phụ thuộc vào yêu cầu, điều kiện vận hành, chi phí đầu tư của từng hệ thống. Mỗi loại van sẽ đáp ứng tốt các vị trí lắp đặt khác nhau. Cụ thể dưới đây:

Khi nào nên chọn van cổng ty nổi?

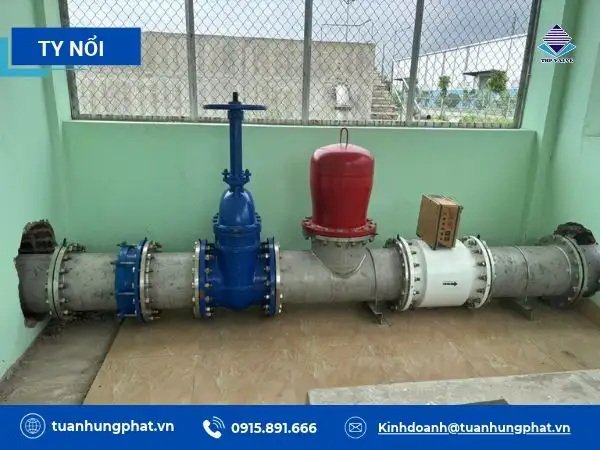

Van cổng ty nổi được ưu tiên lắp tại vị trí cần quan sát trạng thái, dễ tiếp cận

Van cổng ty nổi phù hợp với hệ thống yêu cầu quan sát trực tiếp và có không gian rộng. Cụ thể nên ưu tiên sử dụng van cổng ty nổi trong các trường hợp sau:

• Hệ thống PCCC cần giám sát trạng thái đóng mở của van.
• Đường ống công nghiệp cần kiểm tra trạng thái hoạt động của van thường xuyên.
• Không gian lắp đặt rộng rãi, có đủ chiều cao phía trên để ty van nâng lên khi mở.
• Hệ thống yêu cầu bảo trì, bảo dưỡng định kỳ.

Khi nào nên chọn van cổng ty chìm

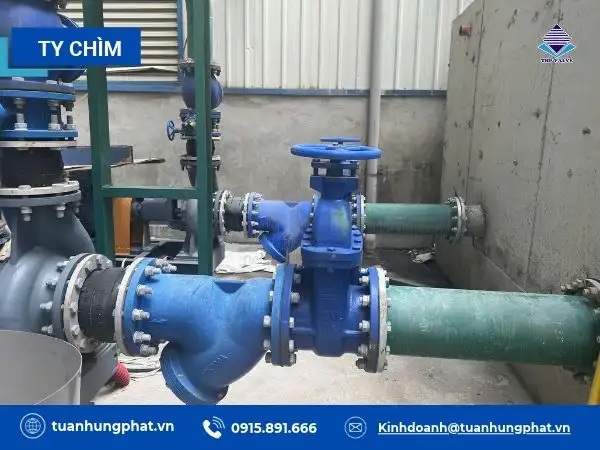

Van cổng ty chìm ưu tiên lắp tại vị trí không gian hạn chế, trong phòng kỹ thuật, dưới ngầm…

Van cổng ty chìm là giải pháp tối ưu với không gian lắp đặt hạn chế, không cần bảo trì thường xuyên. Vậy nên ưu tiên sử dụng trong các trường hợp dưới đây:

• Hệ thống cấp thoát nước công cộng, cần chôn ngầm, không yêu cầu quan sát trực tiếp.
• Trong hố van và đường ống ngầm dưới lòng đất có không gian nhỏ hẹp.
• Trong phòng kỹ thuật, hệ thống đường ống có nhiều thiết bị hoặc khoảng cách phía trên cùng của van bị giới hạn.
• Hệ thống vận hành theo chu kỳ, chỉ đóng mở khi cần bảo trì hoặc cô lập đường ống.

Hy vọng bài viết trên đây của chúng tôi sẽ giúp quý khách hiểu rõ về sự khác nhau giữa van cổng ty nổi và ty chìm. Từ đó, lựa chọn được loại van đúng theo yêu cầu, điều kiện lắp đặt và đảm bảo hệ thống vận hành ổn định, hiệu quả.

Ngoài ra, nếu quý khách có nhu cầu mua van cổng ty nổi hoặc van cổng ty chìm các loại, hãy liên hệ ngay với Tuấn Hưng Phát qua hotline 0915.891.666 để được hỗ trợ, tư vấn. Với hơn 16 năm kinh nghiệm trong lĩnh vực phân phối van công nghiệp, chúng tôi cam kết cung cấp sản phẩm chất lượng, đa dạng mẫu mã, chính sách bảo hành minh bạch cùng mức giá thành cạnh tranh nhất thị trường.
