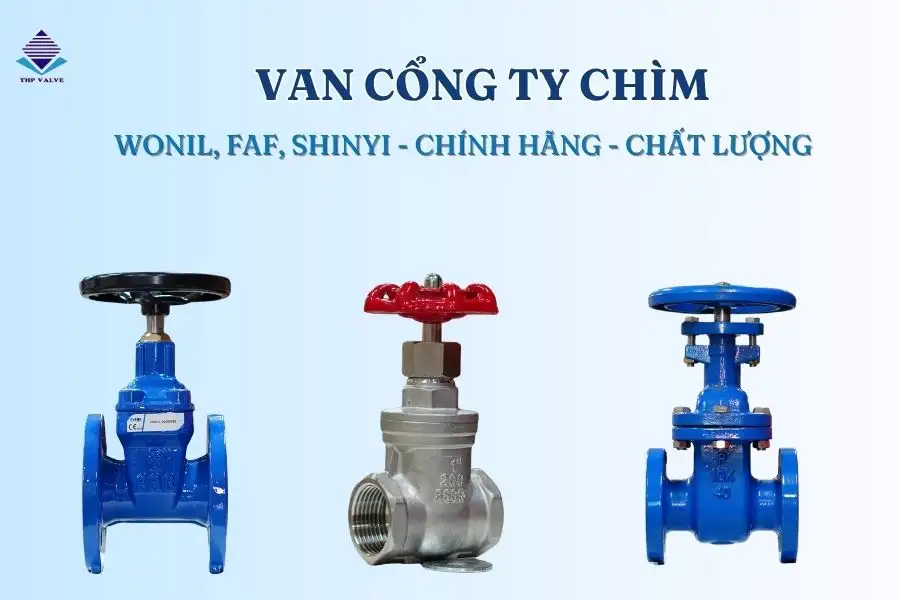

Van cổng ty chìm

Van cổng ty chìm có thiết kế nhỏ gọn, đa dạng chất liệu, kích cỡ, kết nối linh hoạt dạng lắp ren, lắp bích và được sử dụng phổ biến trong nhiều hệ thống. Điểm đặc trưng của sản phẩm là ty van nằm chìm trong thân van nên khi van vận hành không thay đổi kích cỡ, giúp tiết kiệm không gian lắp đặt. Chi tiết về sản phẩm, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

Van cổng ty chìm là gì?

Van cổng ty chìm (Non – rising Stem Gate Valve) là loại van cổng được thiết kế phần ty van nằm hoàn toàn bên trong thân van, không lộ rõ ra ngoài như dạng ty nổi. Khi van vận hành, ty van sẽ chuyển động quay tại chỗ, đĩa van sẽ di chuyển lên xuống theo bước ren để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong hệ thống đường ống.

Điểm cộng nổi bật của van cửa ty chìm là chiều cao tổng thể của van không thay đổi trong quá trình đóng mở, giúp tiết kiệm không gian lắp đặt. Nhờ đó, sản phẩm phù hợp với những vị trí có diện tích hạn chế, cần tối ưu không gian vận hành hoặc các hệ thống cần chôn ngầm, hố van…

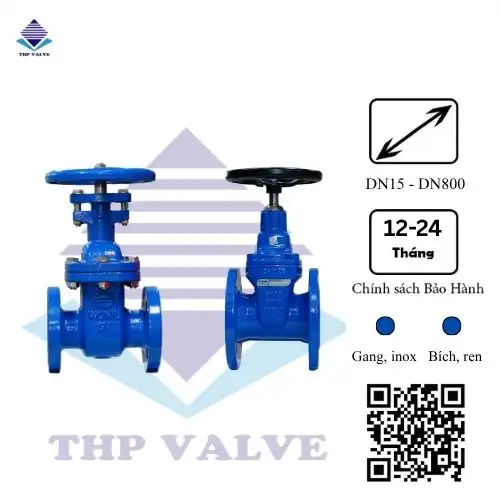

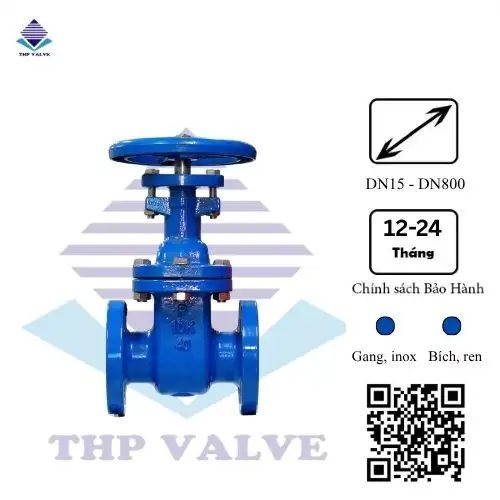

Van cổng ty chìm

Thông số kỹ thuật:

Cấu tạo và nguyên lý hoạt động của van cổng ty chìm

Cấu tạo

Cấu tạo cơ bản của van cổng ty chìm gồm các bộ phận chính như sau:

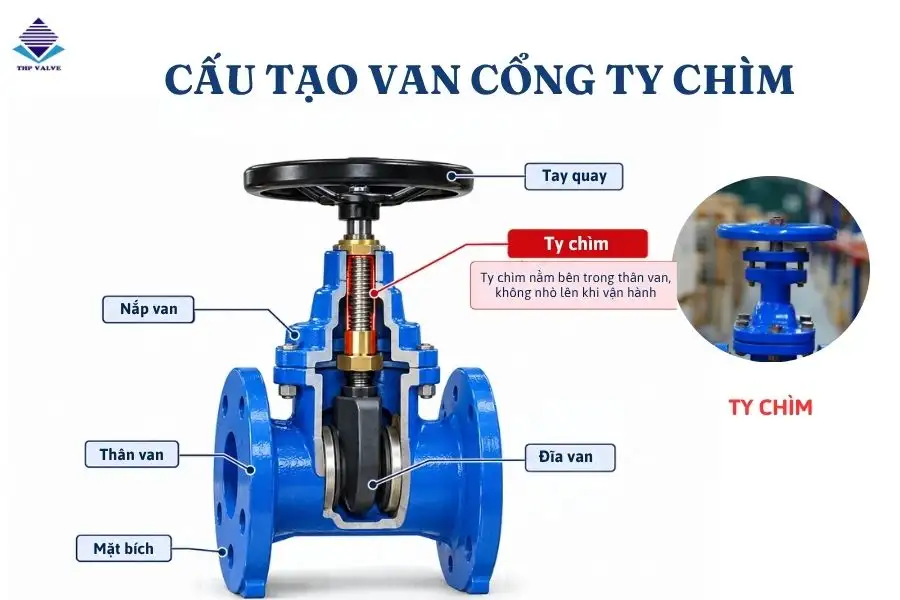

Cấu tạo cơ bản của van cổng ty chìm

• Thân van: là bộ phận chính bao bọc và bảo vệ các chi tiết bên trong van. Chất liệu chế tạo gang, inox, đồng hoặc thép. Thân van kết nối với đường ống dạng lắp ren hoặc lắp bích tùy thuộc kích cỡ.
• Trục van: được làm bằng gang, inox bền bỉ và có nhiệm vụ kết nối, truyền chuyển động từ bộ điều khiển xuống đĩa van. Điểm đặc trưng là dạng ty chìm, nằm bên trong thân van và quay tại chỗ khi đóng mở, không di chuyển lên xuống theo đĩa van như dạng ty nổi.
• Đĩa van: bộ phận trực tiếp tiếp xúc với lưu chất và thực hiện chức năng đóng, mở dòng chảy. Chất liệu gang hoặc inox chống ăn mòn tốt.
• Bộ điều khiển: có thể sử dụng dạng tay quay, nắp chụp hoặc bộ truyền động điện, khí nén, tùy nhu cầu sử dụng.
• Gioăng làm kín: được làm bằng cao su giúp làm kín tại các vị trí kết nối, xung quanh đĩa van, hạn chế rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động

Van cổng ty chìm hoạt động dựa trên chuyển động quay của ty van để điều khiển đĩa van di chuyển lên xuống khi có tác động từ bộ điều khiển. Cụ thể như sau:

• Khi xoay tay quay theo ngược chiều kim đồng hồ hoặc cấp điện, khí nén. Lúc này ty van sẽ chuyển động quay tại chỗ kết hợp với cơ cấu ren làm đĩa van dịch chuyển theo hướng nâng lên. Kết quả tạo khoảng trống cho lưu chất đi qua, van ở trạng thái mở.
• Khi đóng van, xoay tay quay theo chiều ngược lại, cùng chiều kim đồng hồ hoặc tiếp tục cấp điện, khí nén. Lúc này chuyển động quay của ty van sẽ làm đĩa van hạ xuống, tạo trạng thái đóng, ngăn không cho lưu chất đi qua đường ống.

Ngoài ra, với dạng van cổng ty chìm nắp chụp khi vận hành cần sử dụng dụng cụ chuyên dụng để điều khiển van từ bên ngoài.

Ưu điểm nổi bật của van cổng ty chìm

Van cổng ty chìm được sử dụng phổ biến trong các hệ thống và phù hợp với nhiều điều kiện lắp đặt nhờ các đặc điểm nổi bật dưới đây:

• Thiết kế ty van nằm chìm trong thân van, không nhô lên nên không làm thay đổi kích thước của van. Nhờ đó giúp tiết kiệm không gian lắp đặt.
• Chức năng đóng hoặc mở hoàn toàn dòng chảy lưu chất, khi van mở đĩa van nâng lên giúp hạn chế tổn thất áp suất.
• Phù hợp lắp đặt tại những vị trí có không gian hạn chế như hố van, đường ống chôn ngầm hoặc các khu vực có chiều cao lắp đặt thấp.
• Đa dạng chất liệu và kích thước giúp người dùng dễ dàng lựa chọn sản phẩm theo nhu cầu, điều kiện vận hành, quy mô hệ thống.
• Linh hoạt phương thức vận hành tay quay, nắp chụp kết hợp khóa chuyên dụng, bộ điều khiển điện, khí nén, đáp ứng tốt hầu hết các vị trí, hệ thống cần lắp đặt.
• So với van cổng ty nổi giá thành thấp hơn.
• Ứng dụng rộng rãi trong nhiều hệ thống như cấp nước sạch, xử lý nước thải, PCCC, HVAC, hơi nóng, khí nén…

Phân loại van cổng ty chìm

Hiện nay, van cổng ty chìm được sản xuất với nhiều chất liệu, kết nối, phương thức vận hành khác nhau để đáp ứng tốt nhất yêu cầu kỹ thuật của từng hệ thống. Dưới đây là phân loại phổ biến:

Theo chất liệu:

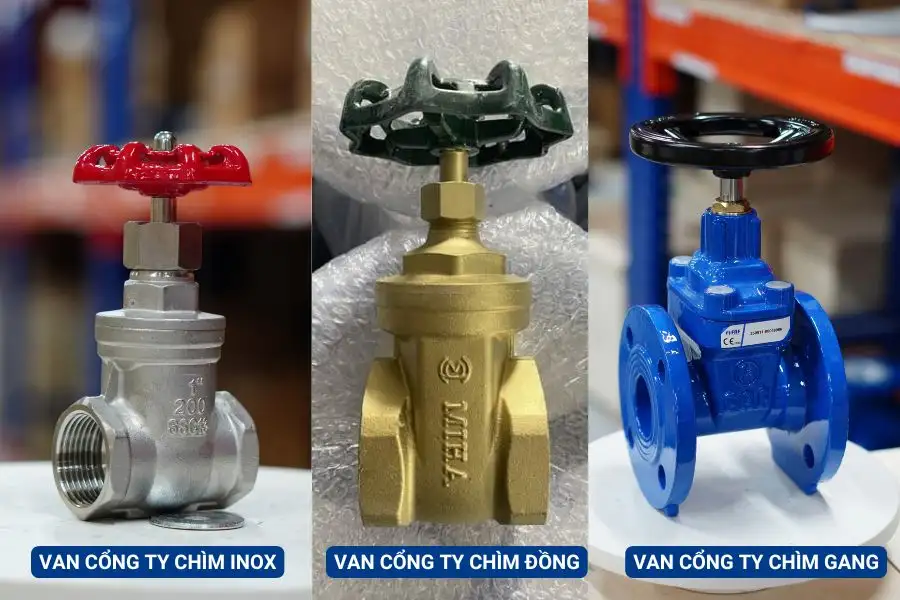

Phân loại van cổng ty chìm theo chất liệu

• Van cổng ty chìm inox: Là loại van được chế tạo bằng vật liệu inox có khả năng chống ăn mòn tốt, độ bền cơ học cao. Mặc dù giá thành cao nhưng đáp ứng tốt điều kiện môi trường khắc nghiệt, ăn mòn và yêu cầu kỹ thuật cao như hóa chất, dầu khí, hơi nóng, khí nén…
• Van cổng ty chìm gang: Là loại van có thân bằng gang, thường được phủ sơn Epoxy bên ngoài để bảo vệ, chống mài mòn. Ưu điểm giá thành hợp lý, kiểu kết nối chủ yếu dạng lắp bích chắc chắn, phù hợp với hệ thống có quy mô lớn. Hệ thống ứng dụng cấp thoát nước, HVAC, PCCC.
• Van cổng ty chìm đồng: được chế tạo bằng đồng thau hoặc hợp kim đồng chống ăn mòn tốt. Van có kích cỡ nhỏ, kết nối lắp ren tiện lợi. Hệ thống ứng dụng chủ yếu dân dụng.

Theo kết nối:

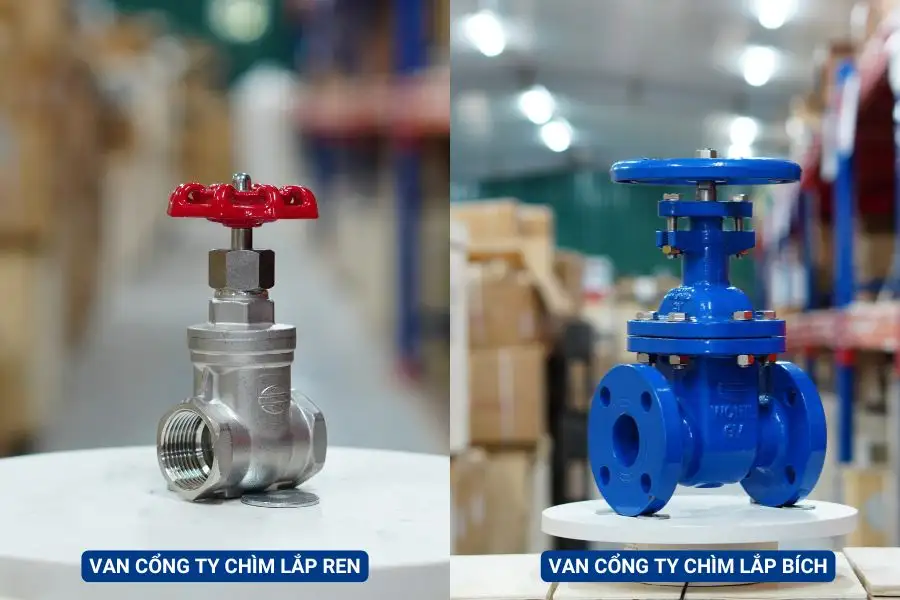

Phân loại van cổng ty chìm theo kiểu kết nối

• Van cổng ty chìm lắp ren: sử dụng đầu nối ren để liên kết với đường ống. Ưu điểm lắp đặt đơn giản, kích cỡ nhỏ, giá thành rẻ và phù hợp với hệ thống quy mô nhỏ
• Van cổng ty chìm lắp bích: được thiết kế hai đầu mặt bích để kết nối với đường ống thông qua các bulong, đai ốc. Ưu điểm độ chắc chắn cao, làm kín tốt và thường có kích cỡ lớn.

Theo bộ điều khiển:

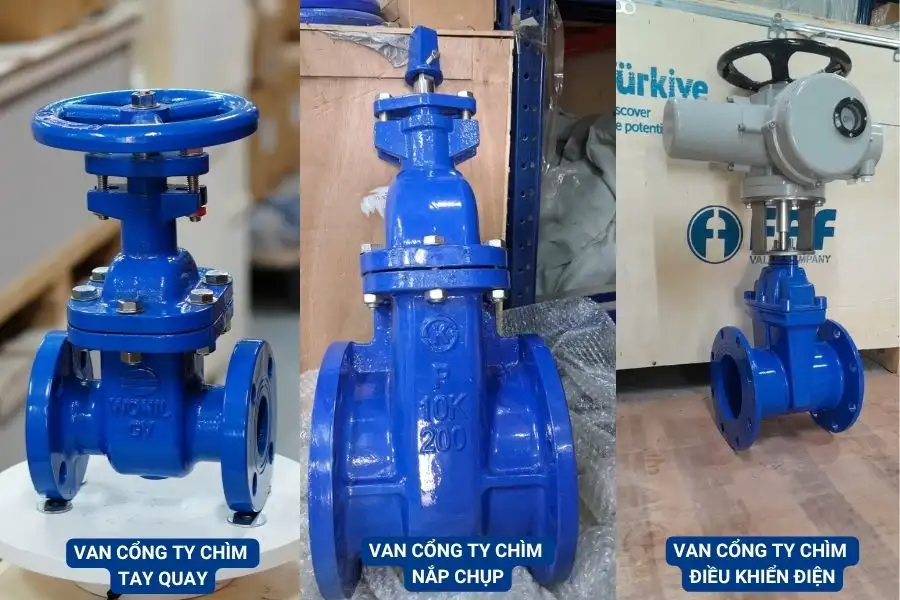

Phân loại van cổng ty chìm theo bộ điều khiển

• Van cổng ty chìm tay quay: là dòng van sử dụng bộ điều khiển thủ công bằng tay quay được lắp trực tiếp trên đầu ty van. Ưu điểm cấu tạo đơn giản, giá thành rẻ hơn dạng tự động. Quan trọng dễ thao tác, phù hợp với vị trí dễ tiếp cận vì phải thao tác trực tiếp.
• Van cổng ty chìm nắp chụp: được chế tạo nắp chụp dạng đầu vuông trên đầu ty van. Khi vận hành cần dùng khóa hoặc dụng cụ chuyên dụng để đóng mở van. Vị trí lắp đặt chủ yếu dưới hố van, chôn ngầm.
• Van cổng ty chìm điều khiển điện: sử dụng bộ điều khiển điện để điều khiển van từ xa theo cơ chế tự động. Van có thể được lắp tại các vị trí khó tiếp cận, xa trung tâm và yêu cầu tự động hóa. Về giá thành cao hơn dạng tay quay và nắp chụp.
• Van cổng ty chìm điều khiển khí nén: tương tự dạng điện vận hành theo cơ chế tự động hoàn toàn nhưng sử dụng bộ điều khiển khí nén và cần cấp khí nén để hoạt động. Ưu điểm nổi bật nhất là an toàn hơn dạng điện vì dùng năng lượng khí nén, không dùng điện. Hệ thống ứng dụng yêu cầu cần có sẵn nguồn khí nén.

Van cổng ty chìm được sử dụng trong hệ thống nào?

Nhìn chung, van cổng ty chìm phù hợp với các hệ thống có không gian lắp đặt hạn chế, cần đóng mở hoàn toàn. Một số ứng dụng điển hình có thể kể đến như sau:

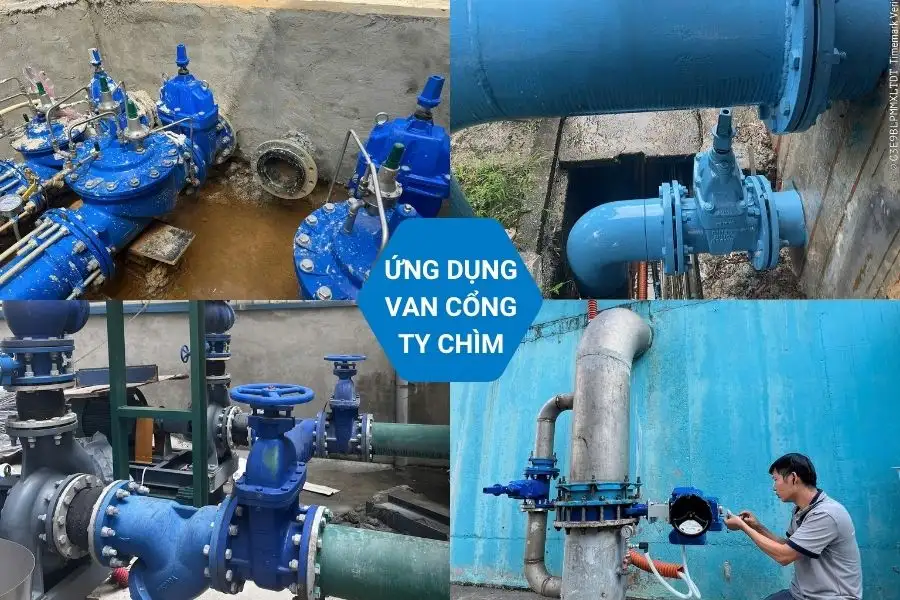

Ứng dụng thực tế của van cổng ty chìm

• Trong hệ thống cấp nước sinh hoạt được lắp đặt tại các tuyến đường ống cấp nước đô thị, khu dân cư, tòa nhà và nhà máy cấp nước.
• Trong hệ thống xử lý nước thải tại nhà máy xử lý nước thải, khu công nghiệp và công trình hạ tầng.
• Trong hệ thống PCCC được lắp đặt tại các tuyến đường ống cấp nước chữa cháy.
• Trong hệ thống tưới tiêu nông nghiệp được sử dụng tại các tuyến đường ống dẫn nước.
• Trong hệ thống cấp nước sản xuất, nước làm mát và một số đường ống dẫn lưu chất công nghiệp.
• Trong hệ thống hơi nóng, khí nén, dầu nóng, hóa chất…

Các thương hiệu van cổng ty chìm sẵn hàng tại THP

Tại Việt Nam, Tuấn Hưng Phát là một trong những đơn vị cung cấp đa dạng các dòng van cổng ty chìm từ kích cỡ, chất liệu đến thương hiệu xuất xứ. Dưới đây là các thương hiệu chất lượng, sẵn hàng tại kho:

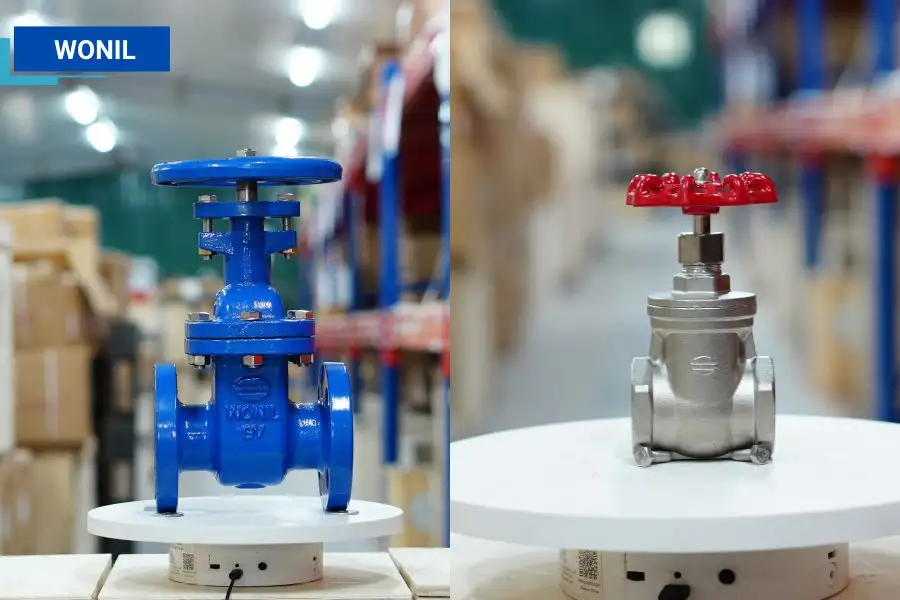

Van cổng ty chìm Wonil

Là dòng sản phẩm có xuất xứ từ thương hiệu nổi tiếng hàng đầu Wonil Hàn Quốc. Van có kết cấu chắc chắn, thân được đúc bằng gang hoặc inox, ty chìm nhỏ gọn. Mặt trước và mặt sau thân van được dập nổi logo, tên thương hiệu để nhận diện. Hệ thống ứng dụng cấp thoát nước, PCCC, HVAC…

Van cổng ty chìm Wonil

Van cổng ty chìm FAF

Là dòng van công nghiệp có nguồn gốc từ hãng FAF của Thổ Nhĩ Kỳ. Lợi thế nổi bật được sản xuất trên dây chuyền công nghệ đạt tiêu chuẩn châu Âu, chất liệu chế tạo gang, kết nối lắp bích. Sản phẩm phù hợp với nhiều vị trí lắp đặt, đặc biệt là các hệ thống cần tối ưu không gian vận hành.

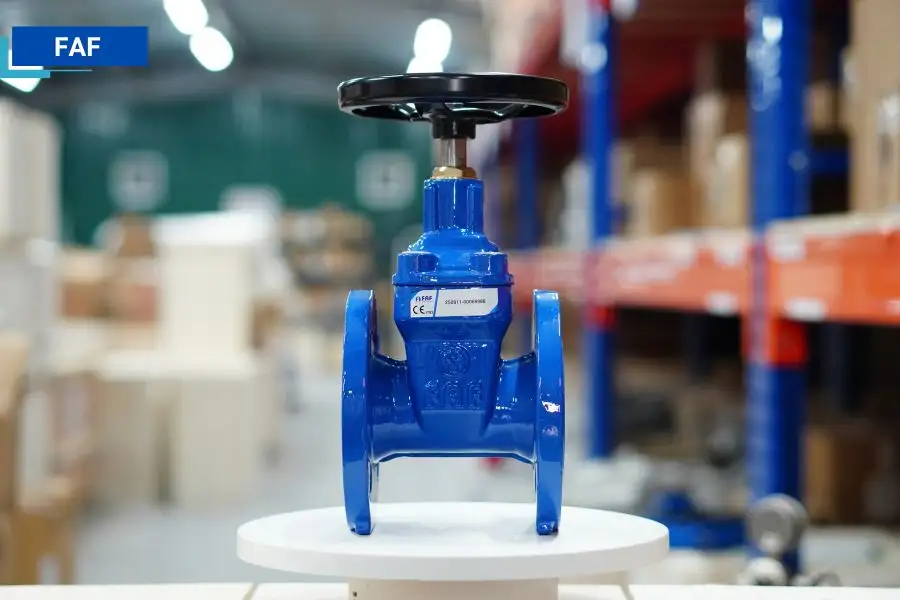

Van cổng ty chìm FAF

Van cổng ty chìm ShinYi

Là dòng van có xuất xứ từ thương hiệu ShinYi Đài Loan và được sản xuất tại nhà máy Việt Nam. Thân van được làm bằng gang, phủ Eppxy bên ngoài, kích cỡ van lớn từ DN50 trở lên. Thiết kế van có dạng tay quay, nắp chụp và điều khiển tự động, phù hợp lắp đặt tại nhiều hệ thống, môi trường lưu chất khác nhau.

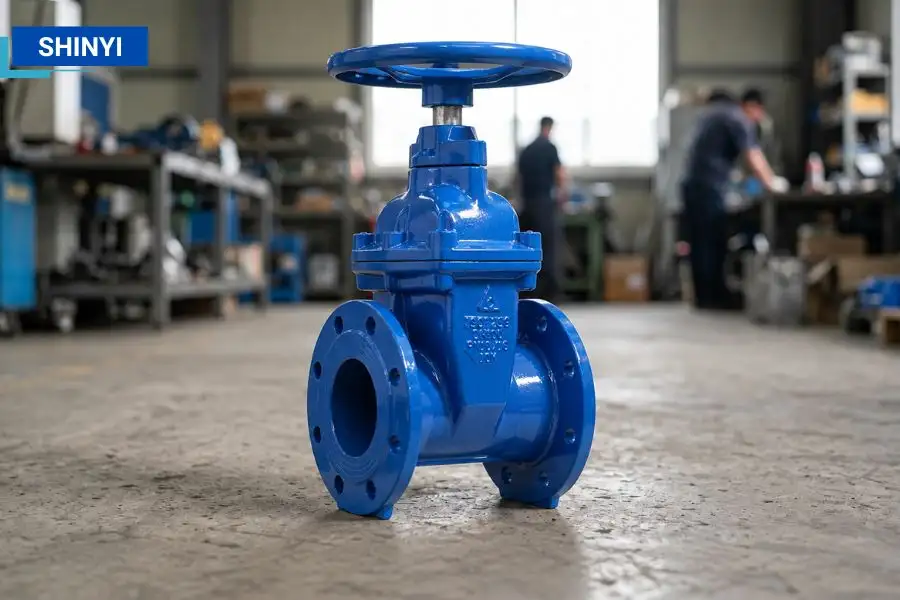

Van cổng ty chìm ShinYi

FAQ – Câu hỏi thường gặp về van cổng ty chìm

Van cổng ty chìm và ty nổi khác nhau như thế nào?

Điểm khác biệt quan trọng nhất giữa van cổng ty chìm và van cổng ty nổi là thiết kế ty van. Đối với dạng ty chìm, ty van nằm chìm hoàn toàn trong thân van và chỉ quay tại chỗ khi vận hành. Dạng ty nổi ngược lại, ty van nhô lên và hạ xuống theo trạng thái đóng mở, dễ quan sát vị trí hoạt động. Ngoài ra, van cổng ty chìm còn có giá thấp hơn ty nổi, đáp ứng tốt vị trí lắp đặt có không gian hạn chế…

Cách nhận biết van cổng ty chìm đang đóng hoặc mở?

Thiết kế ty van của van cổng ty chìm không nhô lên như dạng ty nổi. Do đó, khi van vận hành để nhận biết trạng thái cần sử dụng bộ chỉ thị vị trí đóng mở, tín hiệu điện hoặc xác định hành trình vận hành theo hướng dẫn của nhà sản xuất.

Giá van cổng ty chìm bao nhiêu?

Giá van cổng ty chìm phụ thuộc vào nhiều yếu tố như chất liệu chế tạo, kích thước DN, áp suất làm việc, kiểu kết nối, thương hiệu, xuất xứ và số lượng đặt mua. Do đó, hầu hết các đơn vị trên thị trường sẽ không đưa ra mức giá cụ thể cho sản phẩm.

Tại Tuấn Hưng Phát cũng không ngoại lệ, để nhận báo giá van cổng ty chìm chính xác và mới nhất, quý khách vui lòng liên hệ trực tiếp với đội ngũ nhân viên của chúng tôi để được hỗ trợ tư vấn, lựa chọn loại van phù hợp và gửi báo giá chi tiết theo nhu cầu thực tế.  Với hơn 16 năm kinh nghiệm, chúng tôi cam kết mang đến sản phẩm chất lượng, chính hãng, bảo hành minh bạch và giá thành cạnh tranh đến tay quý khách hàng.
