Van cổng ty nổi là gì | Cách nhận biết, ứng dụng chi tiết từ A-Z

Trong các hệ thống, với các vị trí yêu cầu cần giám sát trực tiếp trạng thái hoạt động đóng hay mở, van cổng ty nổi là lựa chọn tối ưu. Với trục van được thiết kế lộ ra bên ngoài, khi vận hành sẽ di chuyển nâng lên, hạ xuống giúp người dùng dễ quan sát.  Vậy cụ thể van cổng ty nổi là gì, hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây.

Van cổng ty nổi là gì?

Van cổng ty nổi tiếng Anh là Rising Stem Gate Valve là loại van cổng được thiết kế phần trục van có dạng ren và nhô ra bên ngoài, quan sát bằng mắt thường có thể thấy rõ trạng thái hoạt động đóng mở của van. Cụ thể khi van ở trạng thái mở, trục van sẽ được nâng lên phía trên phần tay quay sẽ thấy trục van lộ ra ngoài. Khi đóng van, trục van sẽ hạ xuống và nằm gọn trong thân van.

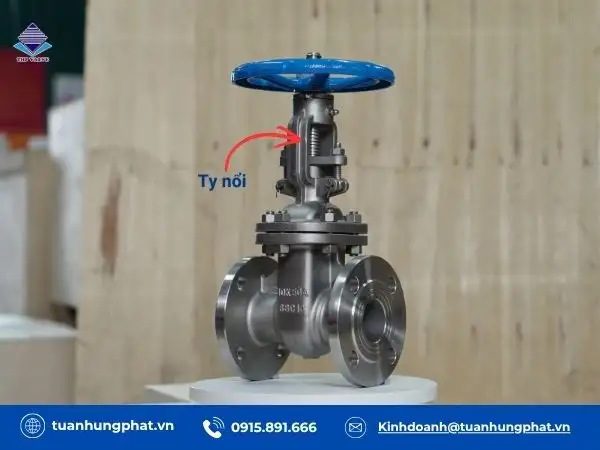

Van cổng ty nổi là gì?

Hiện nay, van cổng ty nổi được lắp đặt rộng rãi trong nhiều hệ thống dân dụng và công nghiệp. Điển hình là các hệ thống cần đóng mờ hoàn toàn, hạn chế điều tiết và dễ kiểm soát trạng thái vận hành. Tuy nhiên, khi lắp đặt cần lưu ý không gian lắp phải đủ rộng để ty van nâng lên khi hoạt động và so với dạng ty chìm chiếm nhiều diện tích hơn.

Cấu tạo van cổng ty nổi

Van cổng ty nổi được chế tạo cơ bản tương tự các loại van cổng khác, chỉ khác phần trục van nhô ra ngoài. Cụ thể dưới đây:

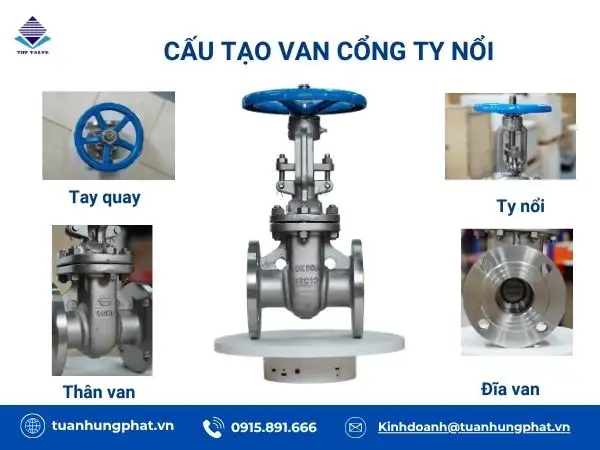

Cấu tạo van cổng ty nổi

• Thân van

Là phần bao bọc bên ngoài giúp bảo vệ toàn bộ các bộ phận bên trong tránh tác động trực tiếp từ môi trường, lưu chất bên ngoài van. Chất liệu chế tạo đa dạng các loại inox, gang, đồng, thép có đặc tính chống ăn mòn, chịu nhiệt độ cao, áp lực lớn. Thân van kết nối với đường ống dạng lắp ren hoặc lắp bích, tùy nhu cầu sử dụng và vị trí, quy mô hệ thống cần lắp van.

• Trục van

Là đoạn ren được làm bằng inox là chủ yếu, có độ cứng cao, bền bỉ, nhiệm vụ kết nối đĩa van và bộ điều khiển. Khi tác động lên bộ điều khiển, trục van sẽ nhận lực tác động và truyền xuống đĩa van để đóng mở lưu chất.

• Đĩa van

Có dạng hình nêm, được làm bằng kim loại như inox hoặc thép chống ăn mòn tốt. Chức năng tiếp xúc trực tiếp với lưu chất và ngăn chặn, cho phép lưu chất đi qua van. Một số hãng sản xuất, đĩa van còn được bọc cao su bên ngoài tăng độ kín, hạn chế rò rỉ lưu chất.

• Gioăng làm kín

Sử dụng gioăng làm kín dạng cao su EPDM, PTFE có độ đàn hồi tốt, làm kín, ngăn rò rỉ lưu chất ra bên ngoài. Vị trí lắp đặt tại điểm kết nối mặt bích hoặc bọc xung quanh đĩa van.

• Bộ điều khiển

Van cửa ty nổi được thiết kế bộ điều khiển dạng thủ công bằng tay quay hoặc tự động bằng điện, khí nén. Tùy thuộc chi phí đầu tư, yêu cầu của hệ thống để chọn phương thức vận hành phù hợp.

>>> Xem thêm: Cấu tạo van cổng chi tiết

Nguyên lý hoạt động van cổng ty nổi

Về cơ chế vận hành của van cổng ty nổi rất đơn giản. Tùy thuộc cách thức điều khiển mà người sử dụng sẽ lựa chọn bộ điều khiển tương ứng. Cụ thể:

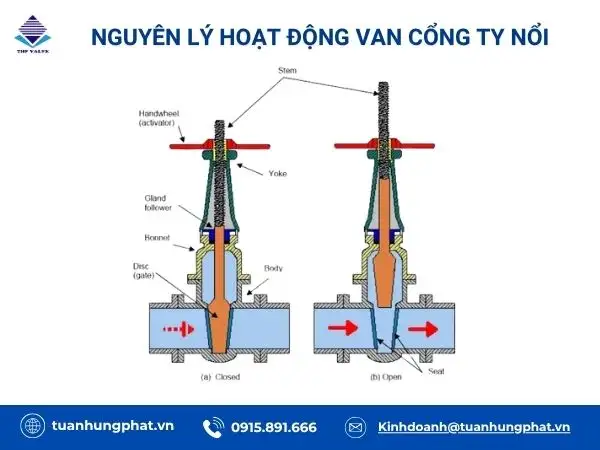

Nguyên lý hoạt động van cổng ty nổi

• Với dạng tay quay, đây là phương thức vận hành thủ công sử dụng hoàn toàn sức người để vận hành van. Khi cần mở van, chỉ cần xoay tay quay theo ngược chiều kim đồng hồ, trục van sẽ nhận tác động từ lực quay tạo chuyển động xoay từ từ nâng lên. Kết quả kéo theo đĩa van cũng nâng lên, tạo trạng thái mở cho phép lưu chất đi qua van. Khi cần đóng van, thực hiện ngược lại xoay tay quay cùng chiều kim đồng hồ, trục van sẽ đẩy đia xvan hạ xuống từ từ, tạo trạng thái đóng, ngăn không cho lưu chất đi qua.
• Với dạng điều khiển điện, khí nén, cơ chế vận hành tương tự nhưng không cần dùng sức người như dạng tay quay. Thay vào đó khi cần đóng mở van chỉ cần cấp nguồn điện áp hoặc khí nén phù hợp với bộ điều khiển, các thao tác về sau sẽ được thực hiện tự động hoàn toàn.

Đặc điểm nổi bật của van cổng ty nổi

• Ưu điểm nổi bật và đặc trưng nhất là dễ dàng nhận biết trạng thái đóng mở bằng mắt thường thông qua quan sát chuyển động của trục van.
• Độ kín cao, đĩa van khi ở trạng thái đóng ép kín hoàn toàn, hạn chế tối đa tình trạng rò rỉ lưu chất ra bên ngoài, giúp ngăn chặn dòng chảy tuyệt đối khi đóng.
• Ở trạng thái mở, đĩa van được nâng lên hoàn toàn, không gây cản trở dòng chảy hay tổn thất áp suất.
• Chất liệu chế tạo gang, inox, đồng, thép có độ bền tốt, chịu được áp suất lớn, nhiệt độ cao, môi trường làm việc khắc nghiệt.
• Cơ cấu hoạt động đơn giản, chi phí bảo trì thấp, phù hợp cho hệ thống vận hành liên tục.
• Chức năng chính đóng mở hoàn toàn, không thích hợp điều tiết lưu lượng nên chỉ phù hợp với hệ thống cần đóng mở.
• Giá thành hợp lý, ứng dụng rộng rãi trong hầu hết các lĩnh vực, hệ thống như cấp nước, dầu khí, năng lượng.

Ứng dụng thực tế van cổng ty nổi

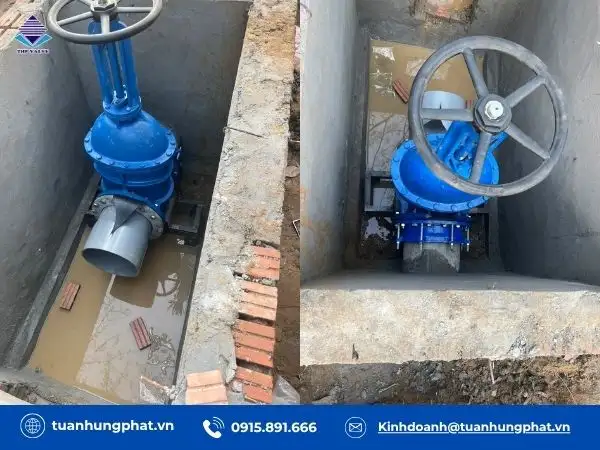

Ứng dụng thực tế van cổng ty nổi

Nhờ kết cấu đặc trưng ty van lộ ra bên ngoài, dễ quan sát khi vận hành, van cổng ty nổi hiện đang được ứng dụng phổ biến trong nhiều hệ thống từ dân dụng đến công nghiệp. Dưới đây là một số ứng dụng điển hình:

• Trong hệ thống cấp thoát nước được lắp đặt tại mạng lưới cấp nước đô thị, đường ống chính cấp nước sạch, nước thải.
• Trong ngành dầu khí, được lắp đặt trong đường ống dẫn dầu, khí tại các nhà máy lọc hóa dầu.
• Trong ngành công nghiệp hóa chất ăn mòn, dung môi công nghiệp.
• Trong hệ thống phòng cháy chữa cháy được lắp trên đường ống cấp nước chữa cháy hoặc trạm bơm PCCC.
• Trong nhà máy nhiệt điện, hệ thống hơi, lò hơi.
• Trong các nhà máy sản xuất thực phẩm, nhà máy giấy, dệt nhuộm.

Đơn vị cung cấp van cổng ty nổi chất lượng

Trên thị trường hiện nay có rất nhiều đơn vị cung cấp van cổng ty nổi để đáp ứng nhu cầu sử dụng ngày càng lớn của đông đảo quý khách hàng. Nổi bật trong số đó, Tuấn Hưng Phát là địa chỉ được nhiều khách hàng, doanh nghiệp lớn nhỏ tin cậy, lựa chọn khi có nhu cầu mua hàng. Với hơn 16 năm kinh nghiệm trong lĩnh vực nhập khẩu, phân phối các loại van công nghiệp, tất nhiên không thể thiếu van cổng ty nổi.

Khi mua hàng tại Tuấn Hưng Phát, quý khách sẽ được cam kết, đảm bảo không chỉ về chất lượng sản phẩm, chính hãng 100%, đầy đủ giấy tờ CO CQ. Kho hàng luôn có sẵn mẫu mã, chủng loại, sẵn sàng giao hàng toàn quốc. Đội ngũ nhân viên tư vấn nhiệt tình, chuyên nghiệp và quan trọng chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.

Hy vọng bài viết trên đây của chúng tôi đã giúp quý khách trả lời câu hỏi van cổng ty nổi là gì. Nhìn chung, đây là loại van dễ nhận biết trạng thái hoạt động, tiện lợi cho người sử dụng và hoạt động ổn định, bền bỉ. Nếu quý khách có nhu cầu mua hàng, hãy liên hệ ngay qua hotline của Tuấn Hưng Phát để được tư vấn, hỗ trợ.
