Các loại van điện từ phổ biến hiện nay và cách chọn đúng cho từng hệ thống

Các loại van điện từ đóng vai trò quan trọng trong các hệ thống tự động hóa hiện đại. Tuy nhiên, không ít người gặp khó khăn khi lựa chọn van điện từ phù hợp do có quá nhiều chủng loại. Chỉ cần chọn sai van, hệ thống có thể hoạt động kém ổn định, tiêu hoa năng lượng hoặc thậm chí gây hư hỏng thiết bị. Trong bài viết này, Tuấn Hưng Phát sẽ giúp bạn hiểu rõ bản chất các loại van điện từ để bạn lựa chọn cho hệ thống phù hợp.

Tổng quan về các loại van điện từ

Van điện từ (solenoid valve) là thiết bị sử dụng lực điện từ sinh ra từ cuộn coil để điều khiển việc đóng hoặc mở dòng lưu chất đi qua van. Khi cấp điện, cuộn coil tạo ra từ trường hút lõi van, làm thay đổi trạng thái đóng – mở. Khi ngắt điện, van trở về trạng thái ban đầu nhờ sự đàn hồi từ lò xo.

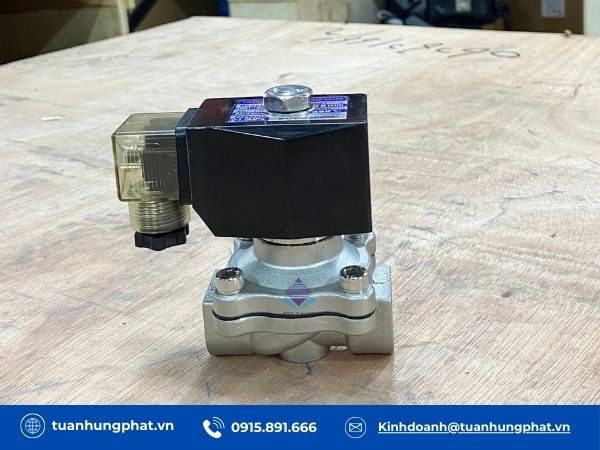

Các loại van điện từ inox tại Tuấn Hưng Phát đều sẵn hàng với đầy đủ size

Điểm mạnh của các dòng van điện từ này chính là dễ điều khiển bằng tín hiệu điện, phản hồi nhanh, dễ tích hợp với tủ điều khiển PLC, SCADA. Vì thế, van điện từ được dùng nhiều trong các hệ thống cấp thoát nước, hơi nóng, khí nén, dây chuyền sản xuất tự động,…

Phân loại các loại van điện từ theo nguyên lý hoạt động

Van điện từ tác động trực tiếp

Van điện từ tác động trực tiếp hoạt động dựa vào lực hút từ cuộn coil tác động trực tiếp lên cửa van để đóng/mở van. Loại van này không phụ thuộc nhiều vào áp suất của lưu chất.

Ưu điểm hoạt động tốt ở áp suất thấp, có thể hoạt động khi áp suất bằng 0. Tuy nhiên, nhược điểm chính là kích thước nhỏ, lưu lượng không quá lớn.

Van thường được dùng nhiều trong các hệ thống nước dân dụng, tưới tiêu tự động, máy lọc nước hoặc các đường ống có lưu lượng nhỏ.

Van điện từ tác động gián tiếp (pilot)

Van điện từ tác động gián tiếp hỗ trợ quá trình đóng/mở nhờ sử dụng áp suất của chính lưu chất. Cuộn coil chỉ điều khiển một van pilot nhỏ, từ đó áp lực dòng chảy sẽ mở cửa van chính.

Ưu điểm

• Chịu áp cao
• Đa dạng kích thước
• Lưu lượng lớn.

Tuy nhiên, van cần có mức áp suất tối thiểu để hoạt động ổn định.

Van thường được dùng nhiều trong các hệ thống cấp nước công nghiệp, hơi nóng, khí nén hay các đường ống lớn.

Các loại van điện từ theo trạng thái thường đóng – thường mở

Van điện từ thường đóng (NC)

Van điện từ thường đóng là loại van ở trạng thái đóng khi không cấp điện. Khi có điện, van sẽ mở cho lưu chất đi qua.

Dòng van này thường được dùng nhiều bởi có tính an toàn cao. Khi mất điện, hệ thống sẽ tự động ngắt dòng chảy và hạn chế tối đa rủi ro gặp sự cố hoặc rủi ro.

Van điện từ thường đóng phù hợp với hệ thống nước, khí nén, hơi nóng hay những ứng dụng cần kiểm soát dòng lưu chất.

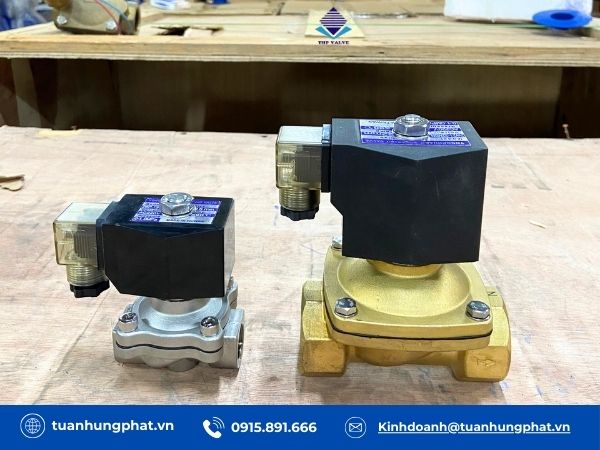

>>> Vậy cụ thể van điện từ thường đóng là gì thì mời các bạn tham khảo ngay trong bài viết dưới đây!

Van điện từ thường mở (NO)

Ngược lại, van điện từ thường mở là loại mở sẵn khi không cấp điện và chỉ đóng khi có điện.

Dòng van này thường dùng nhiều trong các hệ thống yêu cầu dòng chảy liên tục, chỉ ngắt khi cần thiết. Tuy nhiên, độ  an toàn sẽ thấp hơn so với dòng thường đóng khi xảy ra sự cố mất điện.

Phân loại các loại van điện từ theo môi trường sử dụng

Van điện từ dùng cho nước

Van điện từ nước thường sử dụng chất liệu đồng, inox, nhựa với gioăng NBR hoặc EPDM. Các loại van điện từ này thường dùng nhiều trong môi trường nước sạch, nước thải hoặc hệ thống tưới.

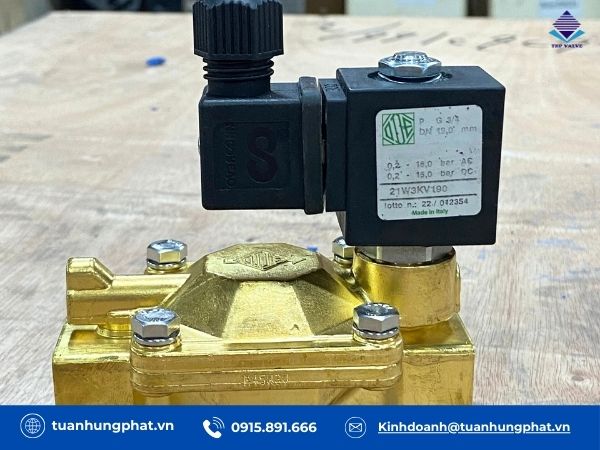

Van điện từ nước ODE – Ý

Áp suất làm việc từ 0-5bar. Đối với dòng van có thể chịu áp cao hơn. Nhiệt độ hoạt động dưới 80°C.

Van điện từ khí nén

Van điện từ khí nén thường có dạng 2/2, 3/2, 5/2 hoặc 5/3, dùng để điều khiển xy lanh và cơ cấu chấp hành khí nén.

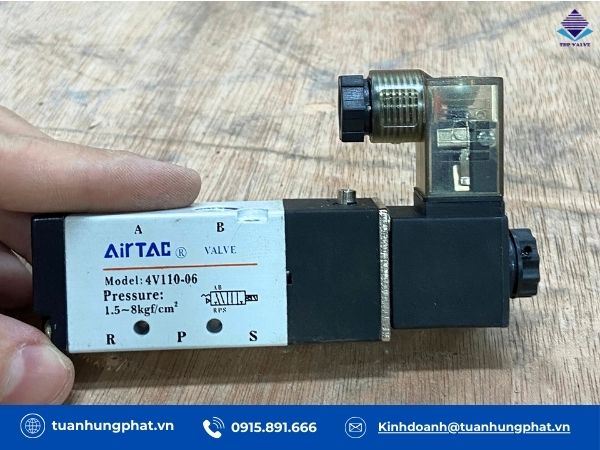

Van điện từ khí nén Airtac 3/2

Các loại van điện từ khí nén cần tốc độ phản hồi nhanh, độ bền cao, vận hành ổn định trong môi trường khô, sạch. Điện áp dùng phổ biến là 24VDC dễ tích hợp trong hệ thống điều khiển.

Van điện từ hơi nóng

Van điện từ hơi nóng có khả năng chịu nhiệt chịu áp cao. Thân van thường làm từ đồng, inox với gioăng PTFE hoặc viton.

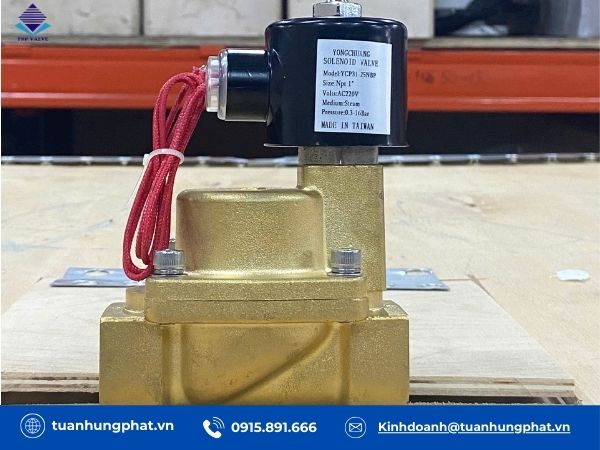

Van điện từ hơi nóng YongChuang – Đài Loan

Van thường hoạt động tốt ở mức nhiệt lên đến 180–200°C và áp suất 10–16 bar. Thiết bị thường được dùng nhiều trong các hệ thống nồi hơi, lò hơi, dây chuyền nhiệt công nghiệp.

Phân loại các loại van điện từ theo vật liệu chế tạo

Vật liệu thân van sẽ ảnh hưởng trực tiếp đến tuổi thọ và khả năng làm việc của van điện từ. Cụ thể:

• Thân đồng sẽ phù hợp dùng cho nước, khí, hơi nhẹ, giá thành cũng hợp lý và dễ thay thế.
• Thân inox có khả năng chống ăn mòn tốt, phù hợp với hóa chất nhẹ, nước sạch hoặc môi trường có yêu cầu vệ sinh cao.
• Thân nhựa dùng nhiều trong môi chất ăn mòn mạnh, hệ thống xử lý nước hóa chất. Tuy nhiên, chất liệu này có khả năng chịu nhiệt và chịu áp kém hơn kim loại.

Van điện từ thân nhựa dùng nhiều trong các hệ thống nước hóa chất

Thông số kỹ thuật quan trọng khi chọn các loại van điện từ

Khi lựa chọn các loại van điện từ, người dùng cần quan tâm đến một số thông số cốt lõi như:

• Áp suất làm việc phải phù hợp với áp suất thực tế của hệ thống. Nên chọn van có khả năng chịu áp cao hơn so với áp suất của hệ thống.
• Hệ số lưu lượng Cv giúp đánh giá khả năng lưu chất đi qua. Cv càng lớn, lưu lượng càng cao.
• Điện áp coil cần phù hợp với nguồn cấp sẵn có như 24V, 220V. Chọn sai điện áp có thể gây cháy coil.
• Kích thước và kiểu kết nối cần phù hợp với đường ống hiện hữu để tránh phát sinh chi phí chuyển đổi.

Ứng dụng thực tế của các loại van điện từ trong công nghiệp

Các loại van điện từ hiện diện trong hầu hết các ngành công nghiệp hiện nay như:

• Hệ thống cấp thoát nước
• Hệ thống khí nén
• Hệ thống hơi nóng, nhiệt
• Hệ thống thực phẩm, y tế, hệ thống lạnh và dây chuyền sản xuất tự động.

Qua bài viết này, bạn chắc cũng biết thêm về các loại van điện từ đang được sử dụng phổ biến hiện nay. Việc hiểu đúng, chọn đúng sẽ giúp hệ thống vận hành ổn định, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị. Lưu ý, trước khi mua hãy xác định rõ: môi chất, áp suất, nhiệt độ, yêu cầu điều khiển để chọn loại van điện từ phù hợp nhất.
