Van on/off là gì? Giải đáp chi tiết từ A-Z

Van on/off là thiết bị có chức năng chính là đóng hoàn toàn hoặc mở hoàn toàn dòng lưu chất giúp kiểm soát quá trình vận hành một cách nhanh chóng, ổn định và hiệu quả. Van có thiết kế đơn giản, dễ vận hành và được ứng dụng rộng rãi trong nhiều lĩnh vực. Vậy van on/off là gì? Hãy cùng chúng tôi tìm hiểu chi tiết trong bài viết dưới đây.

Van on/off là gì?

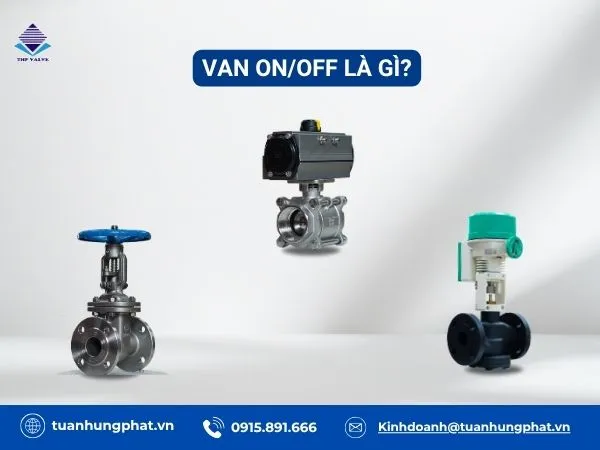

Van on/off là gì?

Van on/off là một trong những dòng van điều khiển cho phép hoạt động ở 2 trạng thái chính đóng hoặc mở hoàn toàn dòng chảy lưu chất với góc mở 90 độ. Trong hầu hết các hệ thống, đây là dòng van thông dụng nhất với thiết kế đơn giản, dễ vận hành, tốc độ đóng mở nhanh và giá thành hợp lý.

Đặc biệt, van on/off đáp ứng được các hệ thống không yêu cầu cao về độ chính xác, không yêu cầu điều tiết lưu chất. Với cơ chế vận hành thủ công bằng tay quay, tay gạt hoặc tự động thông qua bộ truyền động điện hoặc khí nén. Kết hợp chủng loại van đa dạng: van bi, van bướm, van cổng, van điện từ…

Cấu tạo và nguyên lý hoạt động van on/off

Cấu tạo

Về cấu tạo, van on/off được thiết kế cơ bản gồm 2 bộ phận chính dưới đây:

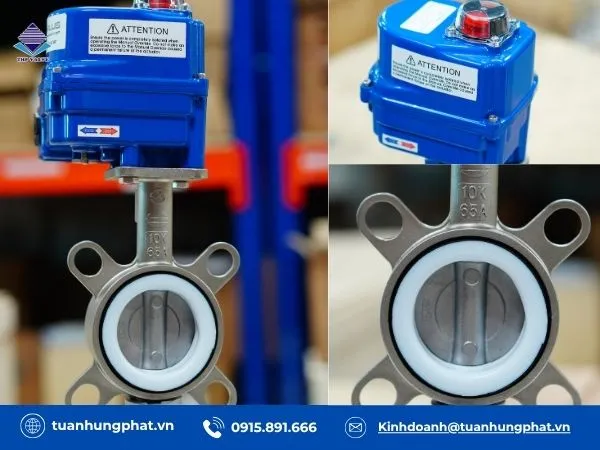

Cấu tạo van on/off điều khiển điện

• Thân van cơ

Tùy theo loại van, thân van cơ có có thể là van bi, van bướm hoặc van cổng; chất liệu chế tạo đa dạng các loại gang, inox, nhựa, thép, đồng. Với thiết kế gồm các bộ phận như: thân van, đĩa van, trục van, nắp van, gioăng làm kín. Thân van cơ còn được dùng để kết nối với hệ thống đường ống thông qua các dạng nối ren, nối bích hoặc wafer, lug…

• Bộ điều khiển

Là bộ phận có nhiệm vụ điều khiển quá trình đóng mở hoàn toàn của van, được thiết kế có nhiều kiểu vận hành tay quay, tay gạt, động cơ điện hoặc bộ truyền động khí nén. Tùy vào yêu cầu sử dụng, quy mô hệ thống để lựa chọn phương thức phù hợp.

Nguyên lý hoạt động

Van on/off hoạt động theo cơ chế chuyển đổi giữa 2 trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Cụ thể:

• Ban đầu van ở trạng thái đóng, đĩa van ngăn không cho lưu chất đi qua, lưu chất bị chặn hoàn toàn.
• Khi tác động lực lên bộ điều khiển tay quay, tay gạt hoặc cấp nguồn điện áp, khí nén phù hợp, trục van sẽ nhận tác động từ bộ điều khiển và dịch chuyển. Kết quả đĩa van cũng sẽ di chuyển theo sang trạng thái mở, góc mở 90 độ cho phép lưu chất đi qua hoàn toàn.
• Khi cần đóng hoàn toàn van thực hiện tương tự, tác động tay quay, tay gạt theo ngược chiều hoặc cấp điện khí nén. Đĩa van sẽ quay về vị trí đóng hoàn toàn.

Đặc điểm nổi bật của van on/off

• Kết cấu van khá đơn giản, dễ tháo lắp, kiểm tra hoặc bảo trì, bảo dưỡng mà không mất nhiều thời gian, chi phí.
• Khả năng đóng mở rất nhanh do đĩa van chỉ cần xoay 90 độ để chuyển đổi trạng thái. Đặc biệt, với dạng điều khiển khí nén, tốc độ phản hồi thường chỉ mất khoảng 1-2 giây.
• Cơ chế vận hành đơn giản, chỉ có 2 chế độ ON mở hoàn toàn và OFF đóng hoàn toàn, dễ sử dụng, không yêu cầu thao tác phức tạp và giúp hạn chế lỗi trong quá trình hoạt động.
• Điều khiển linh hoạt theo nhiều phương thức thủ công hoặc tự động, tùy thuộc sự kết hợp giữa thân van và bộ điều khiển.
• Thân van cơ được làm từ nhiều loại vật liệu chắc chắn như gang, inox, thép, đồng có khả năng chịu áp, chịu nhiệt độ, chống ăn mòn và thích hợp với nhiều điều kiện môi trường khác nhau.
• So với dòng van tuyến tính, van on/off có thiết kế đơn giản, chi phí sản xuất thấp hơn nên giá thành thấp hơn đáng kể.
• Được ứng dụng phổ biến trong các hệ thống yêu cầu đóng mở hoàn toàn như nước sạch, nước thải, hơi nóng, hóa chất, dầu khí…
• Kích thước đa dạng từ nhỏ đến lớn: DN15, DN50, DN100… đáp ứng tốt từ hệ thống dân dụng nhỏ đến các nhà máy công nghiệp quy mô lớn.

Xem thêm: Sự khác nhau giữa van on/off và van tuyến tính

Các loại van on/off phổ biến hiện nay

Để trả lời một cách đầy đủ và chi tiết nhất cho câu hỏi van on/off là gì, dưới đây là phân loại van on/off thông dụng trên thị trường:

Theo chủng loại van:

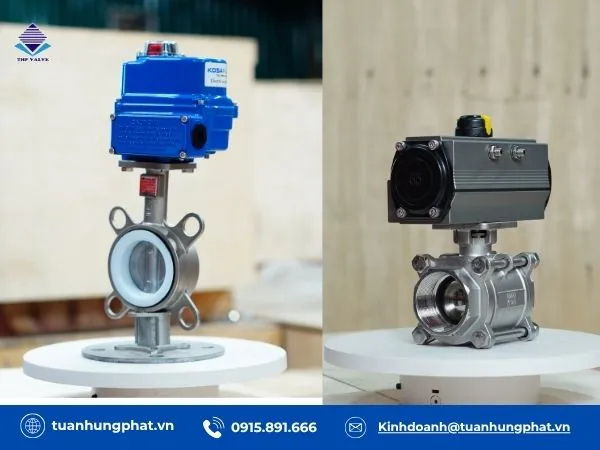

Van bi – Van bướm on/off

• Van bi on/off

Là dòng van sử dụng bi van được khoét lỗ xuyên tâm để kiểm soát quá trình đóng, mở hoàn toàn của lưu chất thông qua chuyển động xoay 90 độ của trục van. Ưu điểm đóng mơ nhanh, độ kín cao, kết cấu nhỏ gọn. Kích cỡ giới hạn dưới DN200 nên được ứng dụng trong các hệ thống có quy mô nhỏ hoặc trung bình,

• Van bướm on/off

Là loại van hoạt động bằng cách xoay đĩa van có dạng hình tròn để đóng, mở hoàn toàn. Ưu điểm dễ lắp đặt, đóng mở nhanh, phù hợp với hệ thống có kích thước lớn. Đặc biệt, so với dạng van cổng trọng lượng nhẹ, tiết kiệm không gian lắp đặt hơn.

• Van cổng on/off

Là sản phẩm sử dụng đĩa van nâng lên hoặc hạ xuống để đóng mở hoàn toàn lưu chất. Ưu điểm nổi bật ở trạng thái mở hoàn toàn cho lưu lượng đi qua lớn, không cản trở nên phù hợp với hệ thống áp lực cao. Tuy nhiên, so với các loại van khác thời gian đóng mở chậm hơn, kích thước lớn, trọng lượng khá nặng.

• Van điện từ

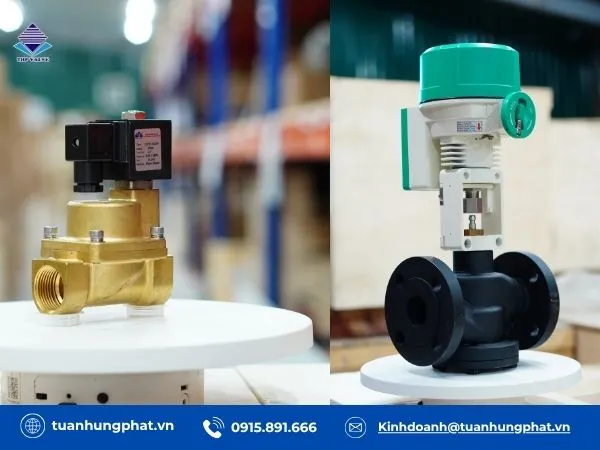

Van điện từ – Van cầu on/off

Van điện từ là dòng van on/off hoạt động bằng lực từ sinh ra từ cuộn coil và cho phép vận hành ở 2 trạng thái đóng hoặc mở hoàn toàn. Ưu điểm cơ chế vận hành tự động, thiết kế nhỏ gọn và điều khiển bằng điện. Do đó, phù hợp với các hệ thống cần tốc độ phản hồi nhanh và tự động hóa cao.

• Van cầu on/off

Là dòng van chuyên dùng để điều tiết nhưng vẫn có khả năng đóng mở hoàn toàn góc mở 90 độ. Ưu điểm vận hành ổn định, độ kín cao, giúp kiểm soát dòng chảy hiệu quả và đảm bảo an toàn cho hệ thống.

Theo bộ điều khiển:

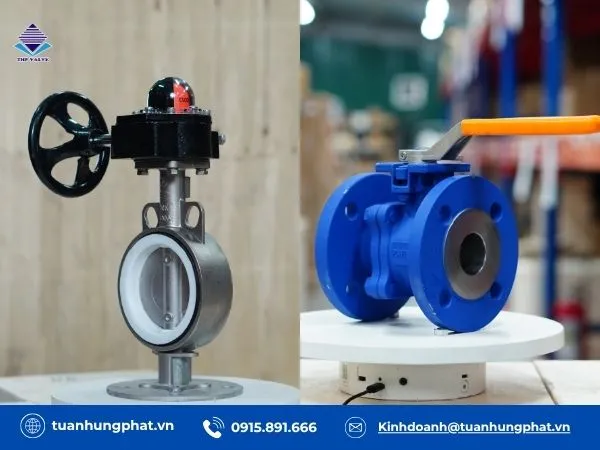

Van on/off điều khiển tay quay, tay gạt

• Van on/off tay quay

Là dòng van vận hành thủ công bằng tay quay, dùng sức người kết hợp hộp số trợ lực. Khi cần đóng mở van chỉ cần xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ với góc đóng mở 0 và 90 độ. Ưu điểm dễ thao tác, giá thành thấp.

• Van on/off tay gạt

Là dòng van hoạt động bằng tay gạt, khi cần đóng mở hoàn toàn chỉ cần gạt phần tay gạt 1 góc 90 độ sang trái hoặc phải. Ưu điểm vận hành nhanh, thiết kế đơn giản, dễ sử dụng và giá thành hợp lý, phù hợp với hệ thống nhỏ và vừa.

• Van on/off điều khiển điện

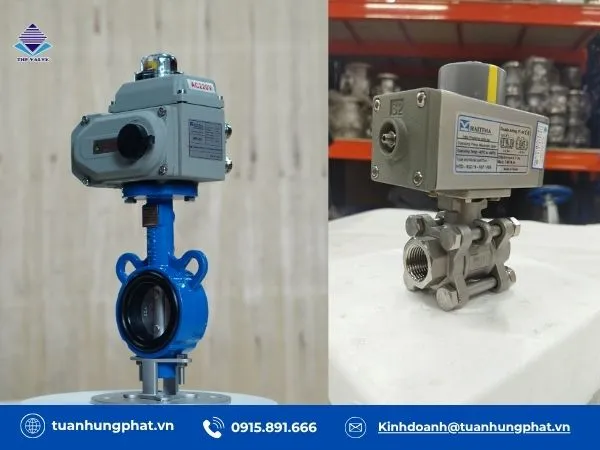

Van on/off điều khiển điện, khí nén

Là dòng van sử dụng động cơ điện dạng ON/OFF để tự động đóng mở van. Ưu điểm tự động hóa cao, ổn định, cho phép điều khiển từ xa dễ dàng. Quan trọng, độ chính xác cao, dùng nguồn điện áp thông dụng; 24V, 220V, 280V.

• Van on/off điều khiển khí nén

Là dòng van sử dụng áp lực khí nén thông qua bộ truyền động khí nén để tạo lực đóng mở van hoàn toàn. Lợi thế nổi bật tốc độ phản hồi nhanh, hoạt động mạnh mẽ, bền bỉ và an toàn trong môi trường nguy hiểm.

Ngoài ra, van on/off còn được phân loại theo chất liệu chế tạo như van on/off gang, van on/off inox, van on/off đồng…

Ứng dụng van on/off trong các hệ thống

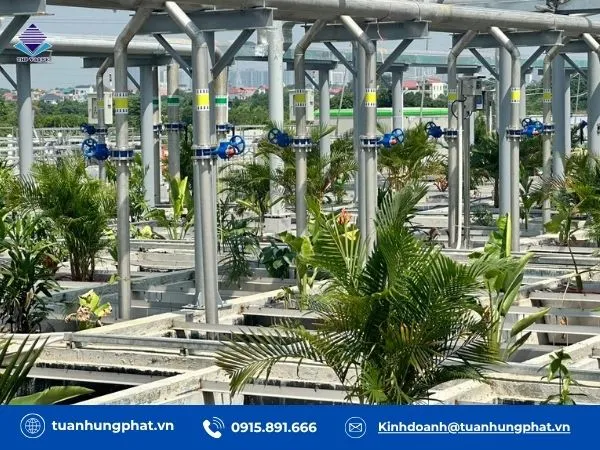

Ứng dụng van on/off trong các hệ thống

Nhờ khả năng đóng mở nhanh, độ bền cao, dễ vận hành và tương thích với nhiều hệ thống. Van on/off hiện là dòng van thông dụng trong nhiều hệ thống dân dụng và công nghiệp. Điển hình như sau:

• Lĩnh vực phổ biến nhất là đường ống cấp thoát nước tại các nhà máy nước, trạm bơm, hệ thống xử lý nước.
• Trong hệ thống xử lý nước thải giúp kiểm soát lưu lượng, đóng mở bể xử lý nước thải.
• Trong hệ thống khí nén công nghiệp giúp đóng ngắt nguồn khí, điều khiển cấp khí cho thiết bị.
• Trong hệ thống hơi nóng được dùng để đóng ngắt đường hơi và điều khiển cấp hơi cho máy móc.
• Trong ngành thực phẩm, đồ uống giúp kiểm soát lưu chất tại các dây chuyền sản xuất.
• Trong ngành hóa chất ăn mòn được dùng để kiểm soát hóa chất, đóng ngắt dung môi.
• Trong hệ thống HVAC điều hòa và thông gió giúp kiểm soát nước lạnh và đóng mở đường nước giải nhiệt.
• Không thể thiếu trong hệ thống PCCC giúp đóng mở cấp nước chữa cháy.
• Ứng dụng trong ngành dầu khí và năng lượng giúp kiểm soát nhiên liệu, đóng ngắt đường ống áp lực cao.

Bài viết trên đây chúng tôi đã giải đáp chi tiết cho câu hỏi van on/off là gì? Có thể thấy, van on/off đóng vai trò vô cùng quan trọng trong việc kiểm soát và vận hành các hệ thống đường ống công nghiệp hiện nay. Nhờ khả năng đóng mở nhanh, vận hành ổn định, dễ thao tác, giá thành hợp lý.
