Van cân bằng tĩnh: Cấu tạo, so sánh và top 5 model uy tín

Van cân bằng tĩnh được dùng để điều chỉnh lưu lượng và tổn thất áp suất trong hệ thống đường ống bằng cơ cấu tay vặn thủ công. Sản phẩm phù hợp với hệ thống quy mô nhỏ, ổn định áp suất và giá thành thấp hơn dạng tĩnh. Để hiểu rõ hơn, hãy cùng chúng tôi tham khảo chi tiết qua bài viết dưới đây nhé.

Giới thiệu van cân bằng tĩnh

Van cân bằng tĩnh hay còn gọi là van cân bằng dạng cơ, van cân bằng thủ công, tiếng Anh là Manual Balancing Valve. Đây là thiết bị được dùng để điều chỉnh lưu lượng và cân bằng tổn thất áp suất giữa các nhánh trong hệ thống đường ống. Van vận hành thủ công, trực tiếp thông qua tay vặn và núm điều chỉnh giúp thiết lập chính xác lưu lượng đã được tính toán trong thiết kế. Nhờ đó, đảm bảo hệ thống hoạt động ổn định, đồng đều, hạn chế tình trạng nhà ở gần nhận quá nhiều lưu lượng, nhánh ở xa lại thiếu.

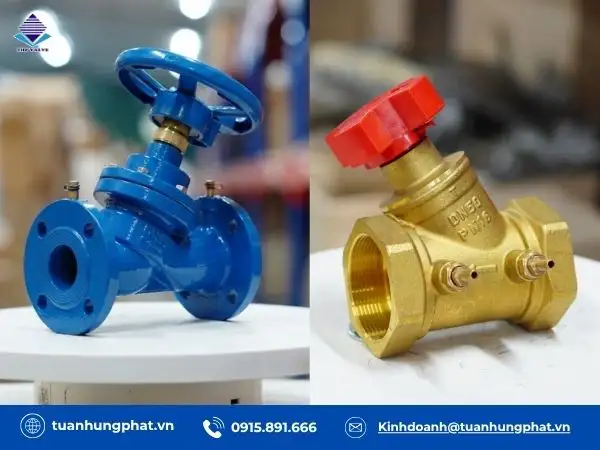

Van cân bằng tĩnh được dùng để cân bằng áp suất và lưu lượng thủ công bằng tay vặn

Thông thường, van cân bằng tĩnh sẽ được ứng dụng phổ biến tại các hệ thống có áp suất ổn định, quy mô nhỏ, chi phí đầu tư thấp. Vị trí lắp đặt yêu cầu cần kiểm soát và phân phối lưu lượng giữa nhiều nhánh. Điển hình như đường ống cấp hoặc hồi của hệ thống HVAC; nhánh đường ống cấp nước cho AHU, FCU; hệ thống chiller, hệ thống sưởi, tuần hoàn nước nóng…

Cấu tạo & nguyên lý hoạt động van cân bằng tĩnh

Cấu tạo

Van cân bằng tĩnh được thiết kế tương đối đơn giản với các bộ phận chính như sau:

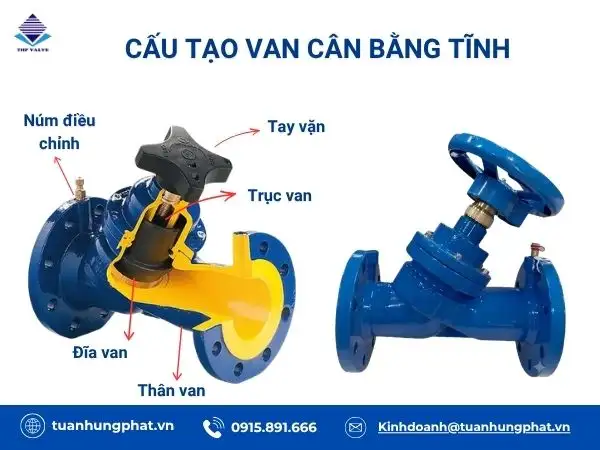

Cấu tạo cơ bản của van cân bằng tĩnh

• Thân van: Là bộ phận chịu áp lực của lưu chất, bảo vệ các chi tiết bên trong và liên kết van với đường ống. Chất liệu chế tạo inox, gang, thép, đồng, tùy theo môi trường, điều kiện sử dụng để lựa chọn.

• Trục van: Được làm bằng inox có độ cứng cao, bền bỉ, nhiệm vụ kết nối và truyền chuyển động từ tay vặn xuống đĩa van để điều khiển van đóng mở.

• Đĩa van: Là bộ phận trực tiếp thay đổi tiết diện dòng chảy bên trong thân van bằng cách nhận tác động từ tay vặn và tăng hoặc giảm độ mở để thay đổi lưu lượng, mức tổn thất áp suất qua van. Chất liệu sản xuất inox chống ăn mòn tốt.

• Tay vặn: Hay còn gọi là tay quay, là bộ phận được dùng để điều chỉnh độ mở của van bằng phương thức thủ công.

• Núm điều chỉnh: Nhiệm vụ chính giúp điều chỉnh áp lực lưu chất khi đi qua van.

Nguyên lý hoạt động

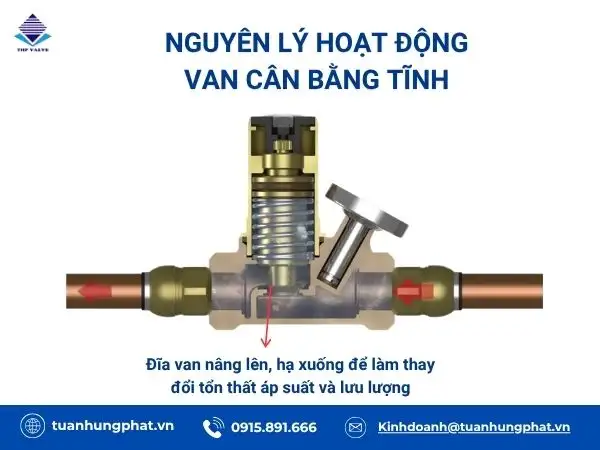

Nguyên lý hoạt động van cân bằng tĩnh

Van cân bằng tĩnh hoạt động dựa trên nguyên lý thay đổi tiết diện dòng chảy để tạo ra mức tổn thất áp suất phù hợp thông qua tay vặn. Cụ thể, khi tác động lực lên tay quay, trục van sẽ làm thay đổi vị trí của đĩa van. Khi độ mở của van giảm, tiết diện dòng chảy bị thu hẹp, lực cản tăng, lưu lượng đi qua sẽ giảm. Ngược lại khi độ mở tăng, tiết diện tăng, tổn thất áp suất giảm, lưu lượng đi qua sẽ tăng.

Khi căn chỉnh, người vận hành cần sử dụng thêm máy đo chênh áp để điều chỉnh độ mở của van cho đến khi lưu lượng tại các nhánh đạt đúng giá trị thiết kế. Sau đó, van sẽ được khóa để hạn chế thay đổi trong quá trình hệ thống hoạt động.

Ưu điểm nổi bật của Manual Balancing Valve

• Cấu tạo đơn giản, độ bền cao, ít bám cặn, ít hư hỏng và phù hợp với nhiều điều kiện vận hành khác nhau.
• Van được điều chỉnh thủ công bằng tay quay, núm điều chỉnh nên không cần nguồn điện, bộ điều khiển tự động giúp quá trình lắp đặt đơn giản, tiết kiệm chi phí.
• Được sản xuất nhiều kích thước từ nhỏ đến lớn, kết nối lắp ren hoặc lắp bích, đáp ứng nhiều loại đường ống, quy mô hệ thống khác nhau.
• Đa dạng vật liệu gang, inox, đồng, thép nên thích hợp với nhiều loại lưu chất và điều kiện làm việc.
• Điều chỉnh lưu lượng tương đối chính xác, hạn chế tình trạng thừa hoặc thiếu lưu chất.
• Cân bằng thủy lực giữa các nhánh giúp phân phối lưu lượng đồng đều trong toàn bộ hệ thống, các thiết bị đầu cuối đều được nhận đủ lưu lượng theo yêu cầu.
• Giá thành thấp hơn van cân bằng động, tối ưu chi phí đầu tư cho hệ thống.
• Phù hợp với hệ thống có áp suất ổn định, quy mô nhỏ.

Top 5 model van cân bằng tĩnh phổ biến 2026

Dưới đây là các mẫu van cân bằng tĩnh được sử dụng phổ biến trong các hệ thống, dự án hiện nay:

Van cân bằng tĩnh gang

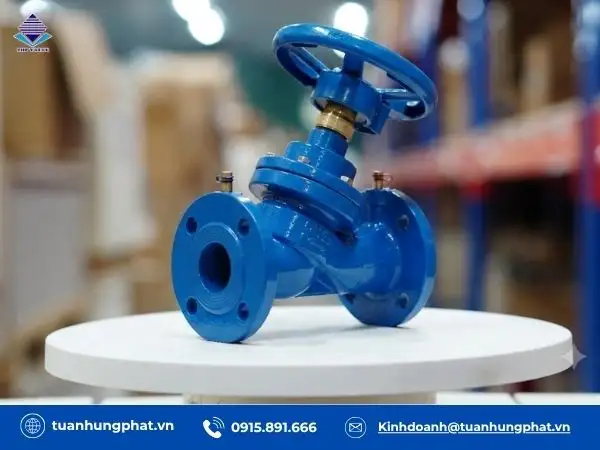

Van cân bằng tĩnh gang

Là loại van được chế tạo từ gang xám hoặc gang cầu, bên ngoài phủ Epoxy giúp tăng khả năng chống ăn mòn. Van có độ bền cơ học tốt, chịu áp tương đối cao và giá thành hợp lý. Kết nối van chủ yếu lắp bích chắc chắn, kích cỡ van lớn nên được ứng dụng nhiều trong hệ thống có kích thước trung bình và lớn. Điển hình như trong hệ thống HVAC, chiller, cấp nước, làm mát tuần hoàn…

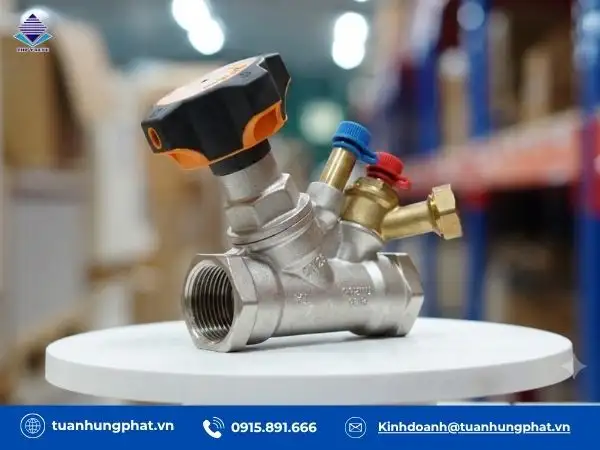

Van cân bằng tĩnh inox

Van cân bằng tĩnh inox

Van cân bằng tĩnh inox được sản xuất từ các loại inox 304 hoặc inox 316 có đặc tính chống ăn mòn tốt, chịu nhiệt độ, áp lực cao, kể cả điều kiện môi trường khắc nghiệt. Bề mặt inox nhẵn giúp hạn chế bám cặn, dễ dàng vệ sinh. So với gang, giá thành cao hơn đáng kể nhưng đáp ứng tốt nhiều môi trường khác nhau như nước sạch, hóa chất, dây chuyền sản xuất thực phẩm.

Van cân bằng tĩnh đồng

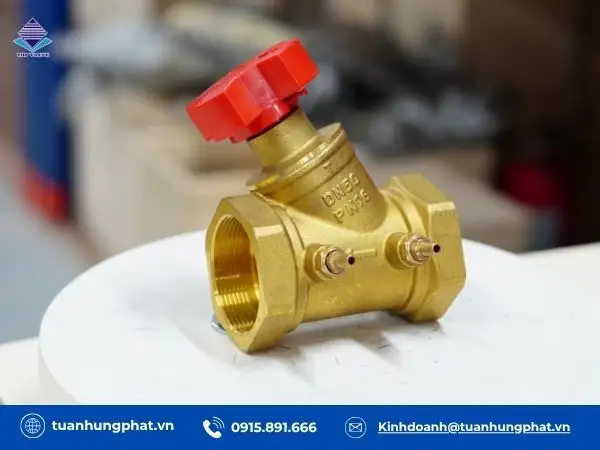

Van cân bằng tĩnh đồng

Mẫu van này có thân được làm bằng đồng có khả năng chống ăn mòn tốt, chịu nhiệt độ tương đối tốt. Xét về độ bền, trọng lượng nhẹ hơn gang. Van thường được sản xuất kích cỡ nhỏ, kết nối dạng lắp ren nên phù hợp với hệ thống đường ống có kích thước nhỏ và trung bình. Ví dụ hệ thống HVAC, nhánh cấp, hồi của FCU, AHU, hệ thống tuần hoàn nước nóng.

Van cân bằng tĩnh nối ren

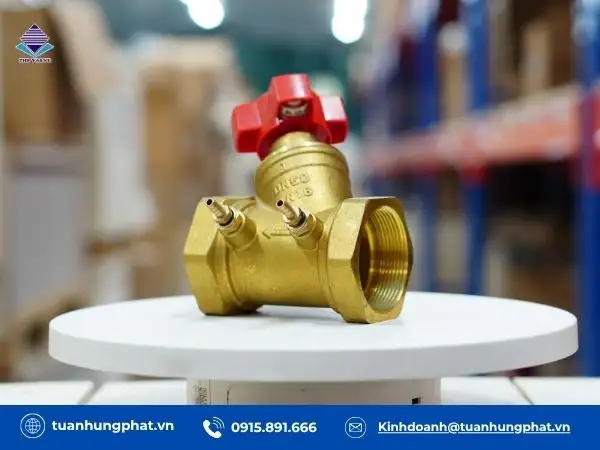

Van cân bằng tĩnh nối ren

Van cân bằng tĩnh nối ren sử dụng kiểu kết nối với đường ống dạng ren trong hoặc ren ngoài. Ưu điểm thiết kế nhỏ gọn, dễ lắp đặt, không cần dùng bulong, giá thành rẻ hơn dạng lắp bích. Vị trí lắp đặt chủ yếu tại các nhánh cấp nước, tuần hoàn nước, thiết bị đầu cuối có đường kính nhỏ.

Van cân bằng tĩnh lắp bích

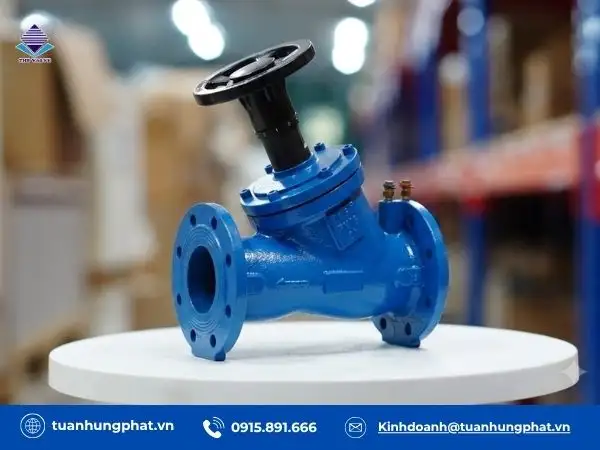

Van cân bằng tĩnh lắp bích

Van cân bằng tĩnh lắp bích được kết nối với đường ống bằng hai mặt bích được đúc hai bên thân. Loại van này thường có kích cỡ lớn, liên kết chắc chắn, chịu áp suất cao, lưu lượng lớn. Hệ thống ứng dụng có quy mô, kích thước lớn. Ngoài ra, về giá thành so với dạng nối ren cao hơn đáng kể, lắp đặt cũng phức tạp hơn.

Xem thêm: Các loại van 1 chiều PVC chất lượng, phổ biến

So sánh van cân bằng tĩnh và van cân bằng động

Ứng dụng thực tế của van cân bằng tĩnh trong các hệ thống

Van cân bằng tĩnh được ứng dụng phổ biến trong hệ thống ổn định áp suất, có nhiều nhánh và yêu cầu phân phối lưu lượng theo giá trị thiết kế. Dưới đây là một số ứng dụng điển hình:

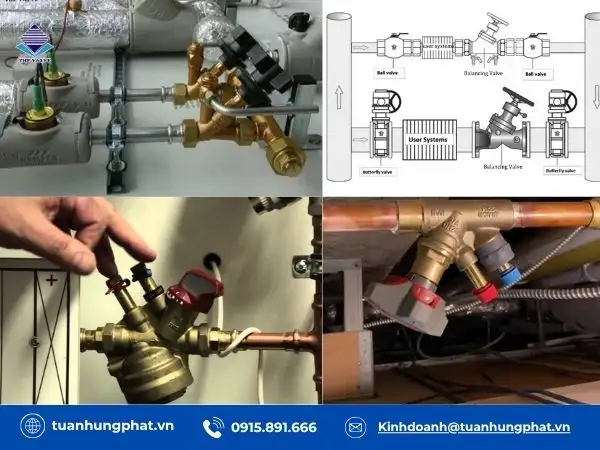

Ứng dụng van cân bằng tĩnh trong các hệ thống

• Trong hệ thống HVAC thường được lắp trên đường ống cấp hoặc đường hồi của các nhanh để điều chỉnh lưu lượng đồng đều đến từng khu vực.
• Được lắp đặt tại đường ống cấp hoặc hồi của AHU, FCU giúp duy trì nhiệt độ ổn định, tránh hiện tượng phòng quá nóng hoặc quá lạnh.
• Trong hệ thống chiller được dùng để cân chỉnh lưu lượng nước lạnh qua các nhánh, dàn trao đổi nhiệt, thiết bị đầu cuối.
• Trong hệ thống sưởi trung tâm được dùng để điều chỉnh lượng nước nóng cấp đến các tầng đồng đều.
• Trong hệ thống tuần hoàn nước nóng có nhiều nhánh dẫn đến các khu vực sử dụng khác nhau, van cân bằng tĩnh được lắp tại từng nhanh để giới hạn lưu lượng ở nhánh gần, tăng khả năng tuần hoàn ở nhánh xa.
• Trong hệ thống cấp nước tại các tòa nhà cao tầng.
• Trong hệ thống làm mát công nghiệp, hệ thống trao đổi nhiệt
