Van bi là gì? Ưu nhược điểm của van bi

Van bi là gì? Cấu tạo và nguyên lý hoạt động như thế nào? Ứng dụng trong các hệ thống có gì nổi bật? Tất cả sẽ được giải đáp chi tiết qua bài viết dưới đây của chúng tôi, hãy cùng tìm hiểu nhé.

Van bi là gì?

Van bi tiếng Anh là Ball valve là loại van công nghiệp được sử dụng để thực hiện chức năng đóng mở hoặc điều tiết dòng chảy lưu chất trong hệ thống đường ống. Đặc điểm nhận diện đơn giản van có thiết kế nhỏ gọn, trọng lượng nhẹ hơn các loại van khác và quan trọng phần bi van có dạng hình tròn, được đục lỗ xuyên tâm ở giữa để làm nhiệm vụ cho phép, ngăn chặn lưu chất đi qua.

Về cấu tạo van bi, cơ bản gồm các bộ phận như bi van, trục van, thân van, gioăng làm kín, bộ điều khiển thủ công, tự động. Chất liệu thân van đa dạng các loại inox, gang, đồng, thép, nhựa; kết cấu dạng 2 ngã, 3 ngã, 1 mảnh, 2 mảnh 3 mảnh. Bi van bằng inox hoặc thép; bộ điều khiển tay gạt hoặc động cơ điện, khí nén, tùy thuộc nhu cầu để lựa chọn.

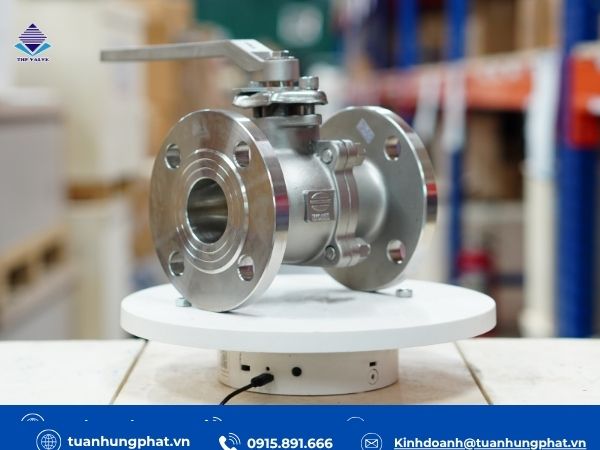

Bạn biết khái niệm van bi là gì không?

Nguyên lý hoạt động của van bi dựa trên chuyển động xoay của bi van. Cụ thể khi điều khiển van hoạt động, chỉ cần tác động lực lên tay quay hoặc cấp điện áp, khí nén phù hợp vào bộ điều khiển.

Lúc này phần điều khiển sẽ sinh ra lực momen xoắn và tác động lên trục van, bi van và dịch chuyển bi van theo sang trạng thái đóng hoặc mở tương ứng. Hệ thống ứng dụng van bi rộng rãi từ dân dụng đến công nghiệp, điển hình như cấp thoát nước, hơi nóng, khí nén, dầu khí, hóa chất…

Ưu, nhược điểm của van bi

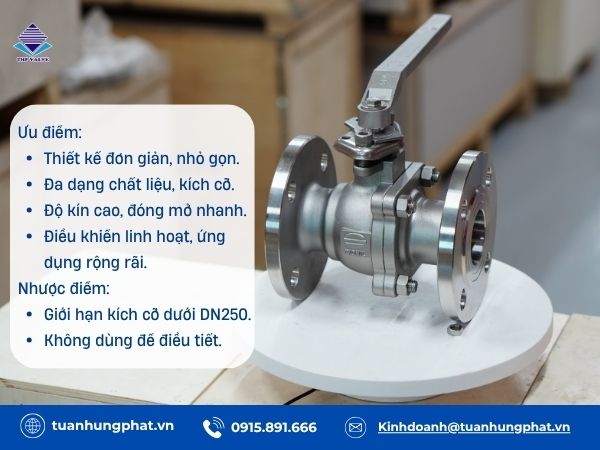

Bạn có biết van bi có ưu nhược điểm gì không?

Ưu điểm:

• Thiết kế gọn nhẹ, dễ vận chuyển, lắp đặt cũng như bảo trì, bảo dưỡng hoặc thay thế van khi cần thiết.
• Đóng mở nhanh, thao tác dễ dàng giúp tiết kiệm thời gian vận hành và phù hợp với hệ thống cần phản ứng nhanh.
• Độ kín cao, xung quanh bi van được bọc gioăng cao su giúp tăng khả năng làm kín, hạn chế thất thoát lưu chất, chống rò rỉ tốt.
• Cấu tạo đơn giản, ít bị mài mòn, tuổi thọ bền bỉ khi sử dụng trong điều kiện môi trường thích hợp.
• Đa dạng vật liệu chế tạo inox, gang, đồng, thép, nhựa, kích cỡ từ nhỏ đến lớn, đáp ứng tốt nhiều hệ thống lưu chất, quy mô khác nhau.
• Tích hợp nhiều dạng điều khiển thủ công bằng tay gạt hoặc tự động bằng khí nén, điện, phù hợp với hầu hết nhu cầu sử dụng của các hệ thống.
• Được ứng dụng rộng rãi trong nhiều hệ thống, môi trường lưu chất như hơi nóng, khí nén, hóa chất, dầu khí…

Nhược điểm:

• Hạn chế sử dụng để điều tiết để tránh mài mòn, giảm tuổi thọ bi van.
• Giới hạn kích cỡ van dưới DN250, không được sản xuất cỡ lớn hơn nên không được ứng dụng trong hệ thống có quy mô lớn.

Phân loại van bi

Dựa vào thiết kế thân van, bộ điều khiển, kiểu kết nối thân van với đường ống, chất liệu, van bi được sản xuất khá đa dạng. Mỗi loại sẽ có những ưu, nhược điểm và vị trí, môi trường lắp đặt tương ứng.

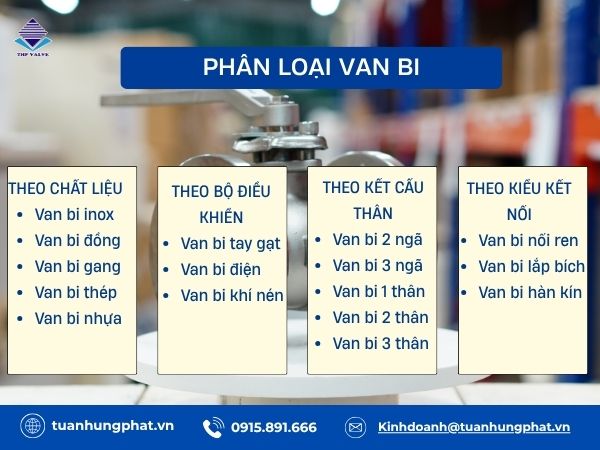

Van bi được phân loại dựa vào chất liệu, bộ điều khiển, kết cấu, kiểu kết nối

Dưới đây là một số phân loại cụ thể:

• Theo chất liệu: van bi được phân loại thành 5 loại chính như sau: van bi đồng, van bi inox, van bi gang, van bi thép, van bi nhựa.
• Theo bộ điều khiển: gồm 3 loại chính là van bi tay gạt, van bi điều khiển điện, van bi điều khiển khí nén.
• Theo kết cấu thân van: gồm các loại van bi 2 ngã, van bi 3 ngã, van bi 1 mảnh, van bi 2 mảnh, van bi 3 mảnh.
• Theo kiểu kết nối thân van: gồm 3 loại van bi nối ren, van bi lắp bích và van bi hàn  kín.

Ngoài ra, van bi còn được phân loại theo xuất xứ, thương hiệu như van bi Hàn Quốc, van bi Trung Quốc, van bi Đài Loan…

Ứng dụng thực tế của van bi

Hiện nay, van bi là dòng van phổ biến và thông dụng trong nhiều lĩnh vực, hệ thống nhờ thiết kế đơn giản, gọn nhẹ, độ kín cao, đóng mở nhanh. Dưới đây là một số ứng dụng điển hình:

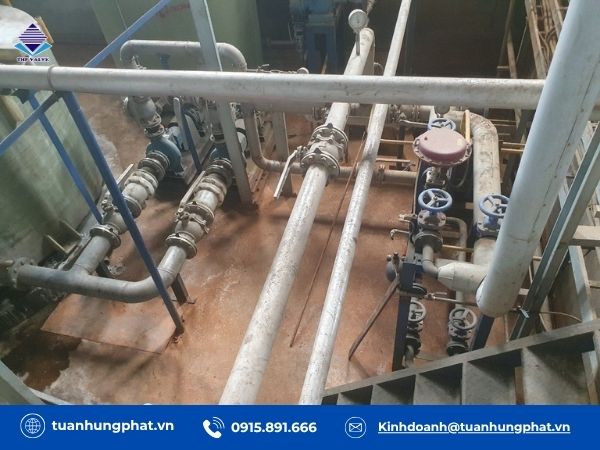

Van bi hiện đang được dùng trong nhiều hệ thống làm việc khác nhau

• Trong hệ thống cấp thoát nước sạch, xử lý nước thải.
• Trong ngành dầu khí được lắp đặt trong các nhà máy lọc dầu, hệ thống dẫn khí giúp kiểm soát dòng chảy của dầu, khí.
• Trong hệ thống hơi nóng, lò hơi được dùng trong đường ống khí nén, hệ thống máy nén khí.
• Trong ngành thực phẩm và dược phẩm được ứng dụng trong dây chuyền sản xuất đồ uống, sữa, thực phẩm chế biến.
• Trong hệ thống HVAC tại các tòa nhà, khu công nghiệp, trung tâm thương mại giúp kiểm soát dòng nước lạnh, nước nóng.
• Được lắp đặt trong hệ thống PCCC giúp điều khiển dòng nước đến các thiết bị PCCC.
• Trong hệ thống tưới tiêu nông nghiệp, đường ống nước gia đình…

Các lỗi thường gặp khi sử dụng van bi và cách khắc phục

Đối với van bi, trong quá trình vận hành thực tế có thể gặp một số sự cố phổ biến. Để đảm bảo hệ thống hoạt động ổn định, kéo dài tuổi thọ thiết bị dưới đây là các lỗi thường gặp và cách khắc phục:

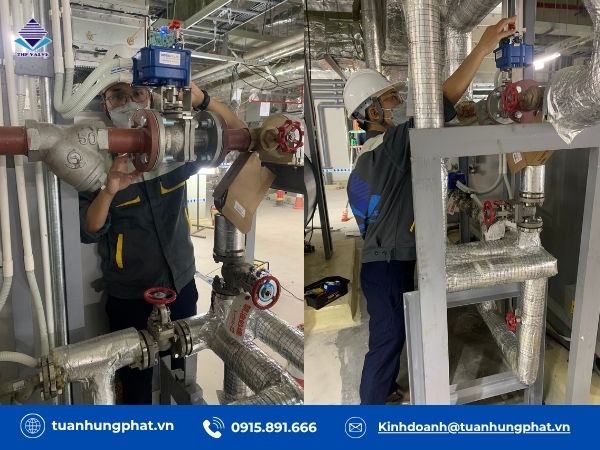

Một số lỗi cần lưu ý trong quá trình vận hành để đảm bảo tuổi thọ và độ an toàn của van

• Đầu tiên là rò rỉ lưu chất ra bên ngoài do gioăng làm kín bị mòn, biến dạng hoặc giữa bi van, gioăng có cặn bẩn kẹt. Ngoài ra, cũng có thể do quá trình lắp đặt sai kỹ thuật, siết không chặt. Để xử lý cần vệ sinh, loại bỏ tạp chất, nếu gioăng bị hư hỏng cần thay mới và quan trọng siết các mối nối đảm bảo đúng kỹ thuật.
• Thứ 2 là van bị kẹt, khó đóng mở nguyên nhân có thể là lâu ngày không sử dụng, bị bám cặn, trục van bị gỉ sét, gioăng cao su bị biến dạng gây ma sát lớn. Hoặc lưu chất đi qua van chứa nhiều cặn bẩn, tạp chất rắn. Cách khắc phục đơn giản, chỉ cần vận hành van định kỳ để tránh kẹt, bôi trơn trục van, lắp thêm lọc y phía trước để giảm cặn bẩn và thay thế gioăng làm kín nếu hư hỏng.
• Thứ 3 là gioăng làm kín bị hỏng do chọn sai vật liệu, điều kiện môi trường vượt quá giới hạn cho phép của chất liệu gioăng, lưu chất có tính ăn mòn mạnh hoặc tần suất đóng mở liên tục. Khi đó cần thay thế gioăng cao su mới có chất liệu phù hợp để đảm bảo đáp ứng tốt điều kiện, mục đích, lưu chất.
• Thứ 4 là tay gạt hoặc bộ điều khiển bị hỏng do tác động lực quá mạnh, bộ điện, khí nén hoạt động quá tải hoặc lắp sai kỹ thuật. Cách xử lý kiểm tra và thay thế tay gạt, đảm bảo nguồn điện, khí nén ổn định và lắp đặt đúng theo hướng dẫn kỹ thuật.
• Thứ 5 là van bi không đóng mở hoàn toàn do bi van bị lệch, kẹt; trục van bị mài mòn, cong vênh hoặc bộ điều khiển bị sai hành trình. Cách khắc phục căn chỉnh trục van, điều chỉnh hành trình của bộ điều khiển.
• Cuối cùng, van phát ra tiếng ồn mạnh khi vận hành do áp lực dòng chảy mạnh, bi van hoặc gioăng bị mài mòn. Lúc này cần giảm áp suất bên trong hệ thống và kiểm tra và thay thế linh kiện bị mòn.

Trên đây chúng tôi đã tổng hợp đầy đủ các thông tin cơ bản để trả lời cho câu hỏi van bi là gì? Hy vọng sẽ giúp quý khách hiểu rõ hơn về loại van này để ứng dụng, lắp đặt vào thực tế khi cần thiết đảm bảo van vận hành ổn định, hiệu suất cao, bền bỉ.
