Van báo động là gì?

Van báo động là gì? Cấu tạo ra sao và chúng hoạt động thế nào trong hệ thống chữa cháy tự động? Tất cả sẽ được phân tích chi tiết ngay trong nội dung dưới đây, giúp bạn hiểu đúng – chọn chuẩn – yên tâm vận hành công trình. Hãy cùng tìm hiểu!

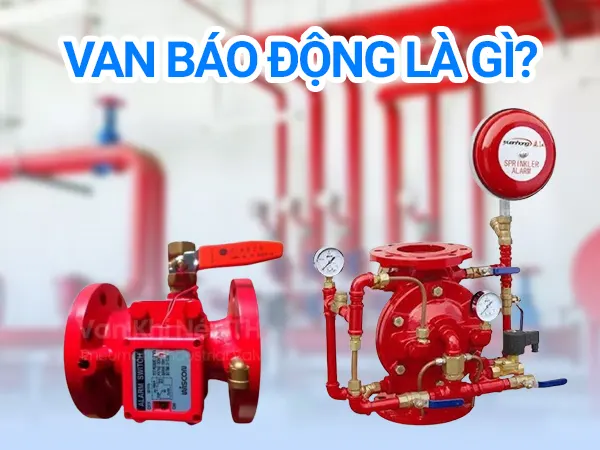

Van báo động là gì?

Van báo động (Alarm Valve) là một loại van một chiều đặc biệt được lắp đặt trong hệ thống chữa cháy sprinkler tự động. Van có nhiệm vụ kiểm soát và truyền tín hiệu báo cháy khi trong hệ thống xuất hiện dòng nước chảy do đầu phun sprinkler kích hoạt.

Chức năng chính nhận biết khi nào hệ thống đang ở trạng thái bình thường và khi nào đang hoạt động chữa cháy. Khi xảy ra cháy, đầu phun sprinkler mở ra, nước chảy qua van báo động tạo nên sự chênh lệch áp suất, từ đó kích hoạt chuông nước hoặc công tắc dòng chảy điện, phát tín hiệu cảnh báo đến trung tâm điều khiển hoặc nhân viên vận hành.

Khái niệm về van báo động là gì?

Van báo động không chỉ có nhiệm vụ ngăn dòng nước chảy ngược trong hệ thống (giống van một chiều thông thường), mà còn tự động báo hiệu khi hệ thống hoạt động, giúp người quản lý biết chính xác khu vực đang xảy ra sự cố.

>> Bạn có thể tìm hiểu thêm dòng van báo cháy Wonil chính hãng tại đây!

Cấu tạo của van báo động

Van báo động có cấu tạo cơ bản gồm ba phần chính: thân van, hệ thống cửa và cổng báo động, cùng các phụ kiện đi kèm.

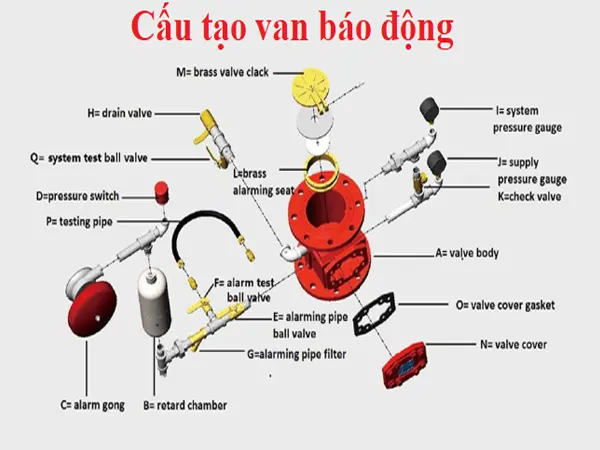

Van báo động bao gồm thân van, hệ thống cửa và cổng báo động

Thân van

Phần thân van thường được đúc từ gang cầu hoặc thép cacbon, giúp chịu được áp lực cao và nhiệt độ lớn trong quá trình vận hành.

Lớp sơn phủ bên ngoài thường là epoxy đỏ, có khả năng chống ăn mòn, bảo vệ van trước môi trường ẩm ướt trong phòng bơm chữa cháy.

Tùy theo quy mô hệ thống, van báo động có thể được thiết kế với nhiều kiểu kết nối khác nhau:

• Kiểu bích: phổ biến nhất, đảm bảo độ kín cao, dễ bảo trì.
• Kiểu rãnh: lắp đặt nhanh, tiện cho hệ thống lớn.
• Kiểu ren: thường dùng cho đường ống nhỏ hoặc khu vực hạn chế không gian.

Cửa vào, cửa ra và cổng báo động

Van báo động có ba đường chính:

• Cửa vào: nối trực tiếp với nguồn nước chữa cháy (bơm hoặc bồn áp lực).
• Cửa ra: dẫn nước đến mạng lưới ống và đầu phun sprinkler.
• Cổng báo động: dẫn áp lực nước đến chuông nước hoặc công tắc dòng chảy điện.

Bình thường, van ở trạng thái đóng một chiều, chỉ cho phép nước đi từ cửa vào sang cửa ra. Khi hệ thống sprinkler kích hoạt, nước chảy qua van tạo áp lực tại cổng báo động, kích hoạt chuông báo và tín hiệu điện.

Các phụ kiện đi kèm

Để hoạt động hiệu quả, van báo động thường được lắp kèm các thiết bị phụ trợ như:

• Đồng hồ áp suất: giúp theo dõi áp lực nước ở đầu vào và đầu ra.
• Chuông nước: hoạt động nhờ dòng nước chảy qua, phát ra âm thanh cảnh báo.
• Van xả: dùng để xả nước trong quá trình kiểm tra hoặc bảo trì.
• Công tắc dòng chảy: gửi tín hiệu điện đến trung tâm báo cháy khi phát hiện dòng nước đi qua.

Nguyên lý hoạt động của van báo động

Van báo động hoạt động dựa trên nguyên lý chênh lệch áp suất giữa hai ngăn trong thân van. Bình thường, hệ thống luôn duy trì áp lực ổn định và không có dòng nước chảy qua van.

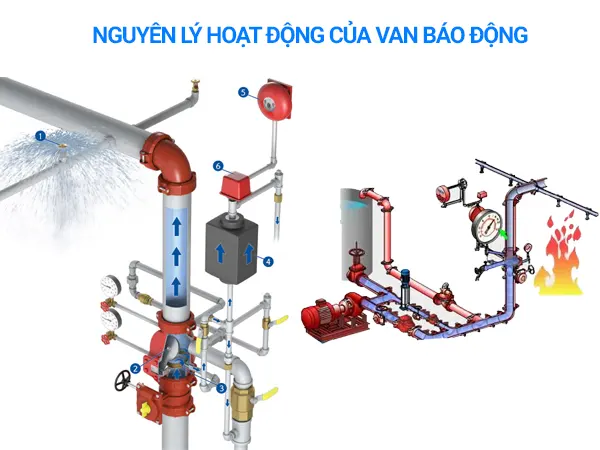

Van báo động hoạt động dựa trên nguyên lý chênh lệch áp suất giữa hai ngăn trong thân van

Khi xảy ra cháy:

Nhiệt độ làm đầu phun sprinkler tự động mở, nước bắt đầu chảy qua hệ thống.

Dòng nước đi qua van báo động tạo áp lực lên khoang báo động, đẩy nước qua cổng báo động.

Áp lực này kích hoạt chuông nước hoặc công tắc dòng chảy điện, gửi tín hiệu báo động đến trung tâm điều khiển.

Hệ thống bơm chữa cháy đồng thời được kích hoạt, cung cấp lượng nước cần thiết cho quá trình dập lửa.

Trạng thái “chờ” và “báo động” khác nhau thế nào?

Trạng thái chờ: không có dòng nước qua van, áp lực hai bên cân bằng. Chuông và công tắc dòng chảy không hoạt động.

Trạng thái báo động: khi sprinkler mở, dòng nước đi qua van tạo áp suất chênh lệch → chuông và công tắc kích hoạt, báo hiệu cháy.

Phân loại van báo động phổ biến

Tùy điều kiện môi trường và hệ thống lắp đặt, van báo động được chia thành các loại sau:

Van báo động ướt

Đây là loại phổ biến nhất, được sử dụng trong hệ thống sprinkler ướt – nơi đường ống luôn có nước.

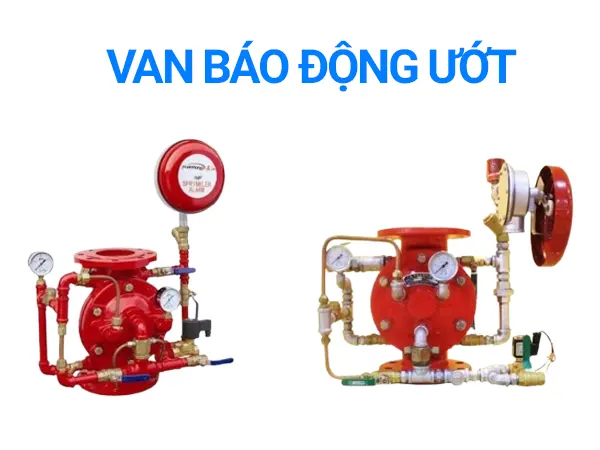

Van báo động ướt dùng nhiều trong các hệ thống sprinkler ướt

Khi sprinkler mở, nước ngay lập tức chảy qua van, kích hoạt chuông báo.

• Ưu điểm: phản ứng nhanh, cấu tạo đơn giản, dễ bảo trì.
• Nhược điểm: không phù hợp với khu vực lạnh dễ đóng băng.

Van báo động khô

Dùng trong môi trường lạnh, nơi không thể để nước trong đường ống vì có thể bị đông cứng.

Trong hệ thống này, đường ống chứa khí nén. Khi sprinkler mở, khí thoát ra, làm áp lực giảm, mở van để nước tràn vào hệ thống.

• Ưu điểm: an toàn ở vùng nhiệt độ thấp.
• Nhược điểm: phản ứng chậm hơn van ướt.

Van báo động kèm công tắc dòng chảy điện

Đây là dạng tích hợp thêm cảm biến dòng chảy để gửi tín hiệu điện đến hệ thống báo cháy trung tâm.

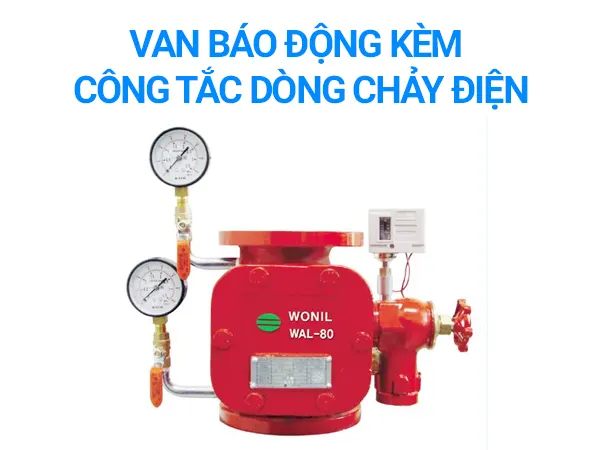

Van báo động kèm công tắc dòng chảy điện Wonil chính hãng có sẵn tại Tuấn Hưng Phát

Thường dùng trong các công trình hiện đại, trung tâm thương mại, nhà máy lớn – nơi cần tự động hóa toàn bộ quy trình phát hiện và cảnh báo cháy.

>>> Van báo cháy được dùng nhiều trong hệ thống PCCC tại đây!

Ứng dụng của van báo động trong hệ thống PCCC

• Tòa nhà cao tầng, chung cư, trung tâm thương mại.
• Nhà xưởng, kho chứa hàng, khu công nghiệp.
• Hệ thống PCCC tự động của bệnh viện, trường học, nhà máy sản xuất.

Có thể thấy, van báo động là một thiết bị giữ vai trò vô cùng quan trọng trong hệ thống chữa cháy sprinkler tự động. Không chỉ giúp kiểm soát dòng nước, mà còn kích hoạt tín hiệu báo cháy để hệ thống và con người kịp thời phản ứng trước nguy cơ hỏa hoạn.

Bạn đang cần giải pháp van báo động phù hợp với hệ thống của mình, hãy liên hệ với Tuấn Hưng Phát để được tư vấn và hỗ trợ tốt nhất.
