Van an toàn nồi hơi | Cấu tạo, ưu điểm, ứng dụng

Van an toàn nồi hơi là loại van có khả năng tự động xả bớt lượng hơi dư thừa ra bên ngoài khi áp suất vượt ngưỡng cho phép để đảm bảo an toàn cho hệ thống nồi hơi, lò hơi. Tại Tuấn Hưng Phát chúng tôi có sẵn hàng, full size,. đầy đủ CO CQ, bảo hành minh bạch và giá tốt. Chi tiết sản phẩm xem ngay bài viết dưới đây.

Van an toàn nồi hơi là gì?

Van an toàn nồi hơi là thiết bị quan trọng được lắp trên nồi hơi hoặc các hệ thống truyền nhiệt khác như lò hơi, lò sấy… Chức năng chính giám sát, kiểm soát áp suất bên trong luôn ở ngưỡng an toàn, khi vượt giới hạn van sẽ tự động mở xả bớt hơi ra ngoài để đưa áp suất hơi về mức an toàn, tránh tình trạng nguy hiểm gây nổ vỡ hoặc cháy nổ hệ thống.

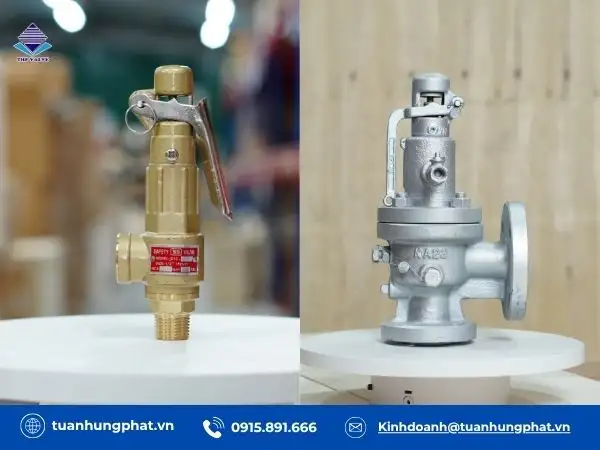

Van an toàn nồi hơi là gì

Hiện nay, van an toàn nồi hơi được thiết kế đa dạng chất liệu inox, gang, đồng; kích cỡ từ DN15 – DN200. Khả năng chịu nhiệt tối đa 180 độ C, áp suất làm việc PN10, PN16; cách thức vận hành tự động hoàn toàn khi áp suất vượt ngưỡng hoặc thủ công có tay giật. Theo đó, đáp ứng tốt điều kiện khắc nghiệt có nhiệt độ cao, áp lực lớn của các hệ thống nồi hơi, lò hơi.

Cấu tạo & nguyên lý hoạt động của van an toàn nồi hơi

Cấu tạo

Van an toàn nồi hơi có cấu tạo đơn giản, gồm các bộ phận chính như sau:

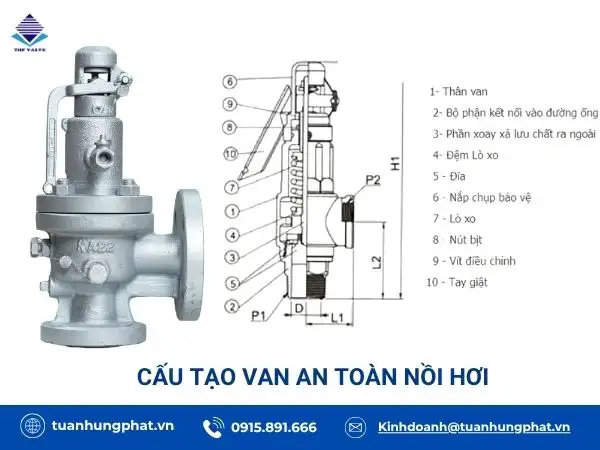

Cấu tạo cơ bản của van an toàn nồi hơi

• Thân van

Được chế tạo bằng nhiều loại vật liệu như gang, inox, đồng, thép có đặc tính bền bỉ, chống ăn mòn, chịu nhiệt độ, áp lực cao. Nhiệm vụ chính bảo vệ các chi tiết bên trong và kết nối với đường ống theo 2 kiểu nối ren hoặc lắp bích, tùy thuộc kích cỡ, nhu cầu lắp đặt.

• Đĩa van

Chất liệu inox, thép có độ cứng cao, chống ăn mòn, chức năng đóng hoặc mở để xả lưu lượng hơi ra ngoài khi vượt áp và tiếp xúc trực tiếp với lưu chất.

• Lò xo

Là bộ phận được làm bằng inox, có độ đàn hồi cao, chịu được áp lực lớn và được thiết kế kết nối với đĩa van. Nhiệm vụ khi lò xo bị ép xuống sẽ tác động làm đĩa van mở, khi lò xo giãn ra, van sẽ đóng lại.

• Trục van

Vị trí nằm bên trong lò xo để giữ cố định là xo và 1 đầu được nối với đĩa van để nhận lực tác động và truyền lực đến đĩa van. Chất liệu giống lò xo inox hoặc thép cứng, bền.

• Bộ phận điều chỉnh

Là phần nằm phía trên thân van, bên dưới tay giật và được dùng để điều chỉnh áp suất định mức cho hệ thống bằng cách vặn vít để tăng hoặc giảm áp suất.

• Tay giật

Là bộ phận cho phép người dùng chủ động xả hơi trong trường hợp van bị kẹt, không xả hơi được tự động hoặc khi người dùng cần xả. Chất liệu giống thân van.

• Nắp van

Là phần trên cùng của van, được làm bằng vật liệu tương tự thân van và được thiết kế rời để tiện tháo lắp. Nắp van kết nối với thân van bằng các bulong, đai ốc.

Nguyên lý hoạt động

Van an toàn nồi hơi vận hành tự động hoàn toàn dựa trên sự chênh lệch áp suất bên trong hệ thống. Cụ thể, khi áp suất ở trạng thái bình thường, trong ngưỡng cho phép hoạt động của van, đĩa van sẽ ở vị trí đóng. Khi áp suất bên trong tăng đột ngột, áp lực sẽ làm trục van sẽ ép lò xo xuống. Kết quả đĩa van sẽ dịch chuyển, tạo khe hở để xả bớt lượng hơi dư thừa ra bên ngoài.

Khi áp suất giảm về mức ổn định, lò xo không chịu tác động và sẽ đẩy đĩa van về vị trí đóng ban đầu. Chu trình này sẽ được thực hiện tuần hoàn, tự động và lắp lại theo chu kỳ khi có sự thay đổi áp suất.

>>> Xem thêm: Cấu tạo & nguyên lý hoạt động van an toàn tay giật

Đánh giá ưu, nhược điểm van an toàn nồi hơi

Ưu, nhược điểm của van an toàn nồi hơi

Ưu điểm:

• Thiết kế đơn giản, dễ lắp đặt, vận hành và phù hợp với nhiều điều kiện làm việc khác nhau.
• Hoạt động hoàn toàn tự động theo sự chênh lệch áp suất, không cần con người can thiệp, tác động.
• Thời gian phản ứng nhanh, xả áp kịp thời khi vượt ngưỡng, độ chính xác cao giúp bảo vệ an toàn tuyệt đối cho hệ thống.
• Thân van được làm bằng inox, gang, thép hoặc đồng tương thích với nhiều môi trường và điều kiện lắp đặt khác nhau.
• Kiểu kết nối với đường ống linh hoạt dạng nối ren hoặc nối bích tiêu chuẩn, thuận tiện lắp đặt, thi công tại mọi vị trí.
• Thiết kế van có tay giật hoặc không có tay giật tiện lợi sử dụng trong trường hợp cần thiết hoặc cần chủ động.
• Hoạt động ổn định, độ tin cậy cao.
• Giá thành hợp lý, chi phí đầu tư hợp lý.

Nhược điểm:

• Kích thước van giới hạn dưới DN200 nên chỉ phù hợp với hệ thống nhỏ hoặc trung bình.
• Không điều chỉnh được áp suất như van giảm áp, chỉ hoạt động khi áp suất vượt ngưỡng.
• Cẩn kiểm định định kỳ và bảo trì, bảo dưỡng thường xuyên vì đặc thù môi trường làm việc nồi hơi có nhiệt độ, áp suất cao.

Phân loại van an toàn nồi hơi

Theo chất liệu

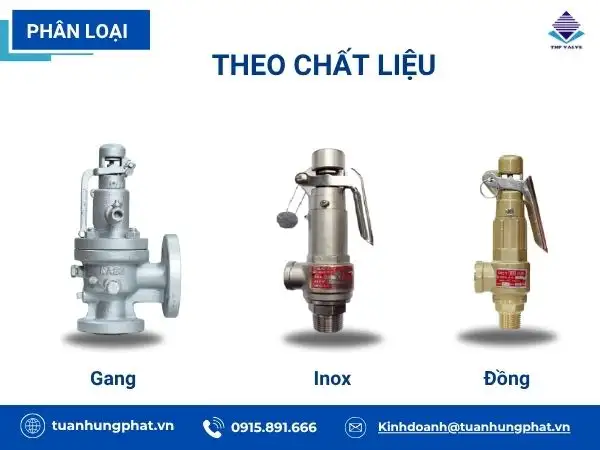

Phân loại van an toàn nồi hơi theo chất liệu: gang, inox, đồng

• Van an toàn nồi hơi inox

Là loại van được chế tạo bằng inox 304 hoặc inox 316 có lợi thế nổi bật về khả năng chống ăn mòn, chịu nhiệt độ, áp lực cao. Mặc dù giá thành cao nhưng phù hợp với nhiều môi trường lưu chất khác nhau mà các chất liệu khác không đáp ứng được. Điển hình như hơi nóng, hóa chất, thực phẩm…

• Van an toàn nồi hơi gang

Là loại van được làm bằng gang, bên ngoài phủ Epoxy giúp tăng độ bền, chống ăn mòn và chịu áp lực tốt. So với inox giá thành rẻ hơn nhưng chỉ thích hợp với môi trường không quá khắc nghiệt. Ví dụ các hệ thống nồi hơi công nghiệp thông thường.

• Van an toàn nồi hơi đồng

Là loại van được thiết kế kích cỡ nhỏ, trọng lượng nhẹ, dẫn nhiệt tốt, giá thành hợp lý. Tuy nhiên, chỉ phù hợp với hệ thống có áp suất thấp. Hệ thống ứng dụng chủ yếu có quy mô nhỏ như dân dụng.

Theo kiểu kết nối

Phân loại van an toàn nồi hơi theo kiểu kết nối

• Van an toàn nồi hơi nối ren

Van an toàn nồi hơi nối ren thường được sản xuất kích cỡ nhỏ dưới DN50 và sử dụng kiểu kết nối với thân van dạng nối ren. Ưu điểm lắp đặt nhanh, dễ lắp đặt, không yêu cầu kỹ thuật cao và tiện lợi cho việc bảo trì, bảo dưỡng. Ngoài ra, so với dạng lắp bích còn có giá thành thấp hơn.

• Van an toàn nồi hơi nối bích

Là loại van được ưu tiên sử dụng trong hệ thống có quy mô lớn, áp suất cao, kiểu kết nối với đường ống dạng lắp bích. Ưu điểm chắc chắn, chịu rung tốt, chịu áp lực cao và làm kín tốt, hạn chế rò rỉ lưu chất ra bên ngoài. Nhược điểm giá thành cao, lắp đặt phức tạp hơn dạng lắp bích.

Theo thiết kế

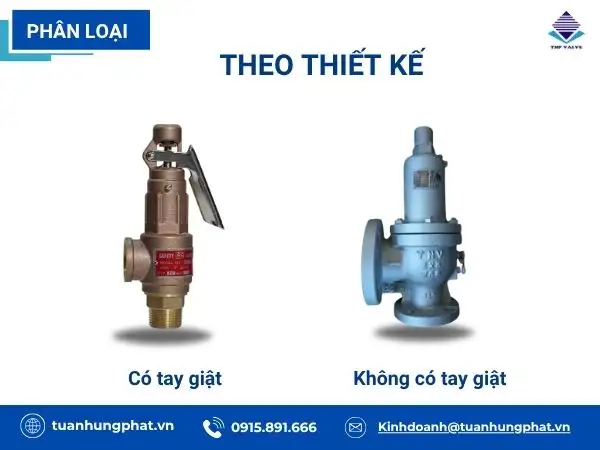

Phân loại van an toàn nồi hơi theo thiết kế

• Van an toàn nồi hơi có tay

Là loại van được thiết kế trang bị thêm bộ phận có tay giật để chủ động sử dụng xả áp thủ công khi cần thiết hoặc khi gặp sự cố. Đặc biệt phù hợp với hệ thống cần kiểm tra thủ công.

• Van an toàn nồi hơi không tay

Là loại van không có tay giật, van vận hành tự động hoàn toàn dựa vào chênh lệch áp suất. Khi áp suất vượt ngưỡng van mở, khi áp suất về mức cân bằng, van tự động đóng lại, không xả áp.

Ngoài ra, dựa vào các thức hoạt động van an toàn nồi hơi còn có 2 dạng trực tiếp hoạt động theo áp suất tác động lên lò xo và dạng gián tiếp, sử dụng van điều khiển để kích hoạt van chính.

>>> Xem thêm: Các loại van an toàn phổ biến hiện nay

Ứng dụng thực tế của van an toàn nồi hơi

Nhờ khả năng bảo vệ hệ thống, đảm bảo an toàn vận hành, van an toàn nồi hơi đang được ứng dụng rộng rãi trong nhiều lĩnh vực dân dụng và công nghiệp. Cụ thể dưới đây:

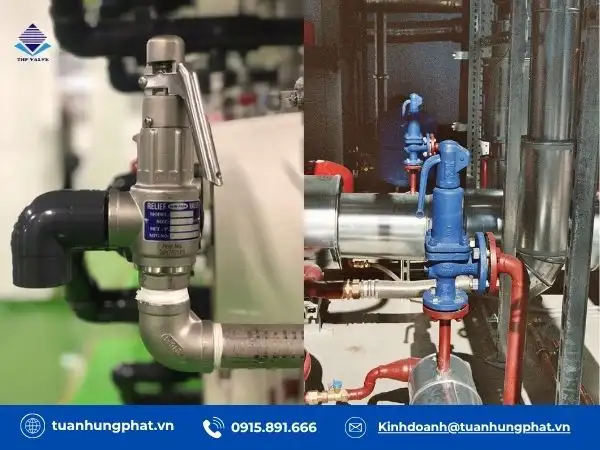

Ứng dụng van an toàn nồi hơi trong công nghiệp

• Trong hệ thống nồi hơi phục vụ sản xuất thực phẩm, đồ uống, cần sử dụng hơi để tiệt trùng, nấu, hấp.
• Trong hệ thống sấy, nhuộm là hơi của ngành dệt may.
• Trong ngành hóa chất giúp kiểm soát áp suất trong các phản ứng nhiệt.
• Trong nhà máy nhiệt điện sử dụng nồi hơi để tạo hơi quay tuabin phát điện.
• Trong ngành dầu khí được lắp đặt trong hệ thống sinh hơi, gia nhiệt dầu.
• Trong hệ thống HVAC tại các tòa nhà cao tầng, khách sạn, bệnh viện.
• Các hệ thống nồi hơi mini, lò hơi gia đình, xưởng nhỏ.

Nên mua van an toàn nồi hơi ở đâu uy tín

Trên thị trường hiện nay có nhiều đơn vị cung cấp van an toàn nồi hơi, tuy nhiên người mua nên ưu tiên các nhà phân phối có kinh nghiệm lâu năm, sản phẩm rõ nguồn gốc và hỗ trợ kỹ thuật tốt. Điển hình như Tuấn Hưng Phát – đơn vị được nhiều doanh nghiệp tin tưởng lựa chọn với cam kết:

• Sản phẩm đa dạng mẫu mã, sẵn hàng tại kho số lượng lớn, giao hàng toàn quốc.
• Đầy đủ giấy tờ chứng nhận CO CQ, catalogue.
• Chính sách bảo hành minh bạch, hỗ trợ sau bán hàng chu đáo.
• Đội ngũ kỹ thuật viên chuyên nghiệp, sẵn sàng làm việc 24/7 để tư vấn cho khách hàng loại van phù hợp.
• Giá thành cạnh tranh, chiết khấu cao với các đơn hàng có giá trị lớn.

Để nhận báo giá chính xác, quý khách vui lòng liên hệ qua hotline để được tư vấn, hỗ trợ. Tuấn Hưng Phát đảm bảo không chỉ mang đến sản phẩm chất lượng, chính hãng mà còn có chính sách bảo hành rõ ràng, giá tốt.
