Nguyên lý hoạt động van giảm áp

Nguyên lý hoạt động van giảm áp là yếu tố then chốt giúp hệ thống ống nước, hơi hay khí nén vận hành ổn định, tránh tình trạng áp suất quá cao gây hư hỏng thiết bị. Vậy van giảm áp có nguyên lý hoạt động như thế nào? Hãy cùng tìm hiểu trong bài viết dưới đây.

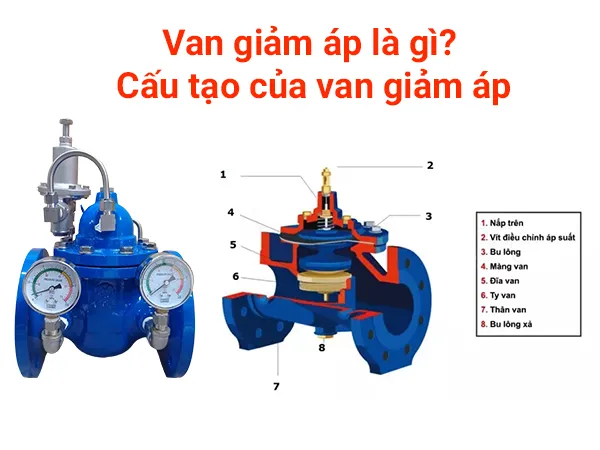

Van giảm áp là gì? Cấu tạo của van giảm áp

Van giảm áp dùng để giảm áp từ cao xuống thấp hơn đảm bảo mức ra luôn ổn định

Van giảm áp là gì?

Van giảm áp là thiết bị cơ khí được sử dụng để giảm áp suất từ mức cao xuống mức thấp hơn, đảm bảo áp suất đầu ra luôn ổn định theo yêu cầu của hệ thống. Van này thường được lắp đặt trong các hệ thống nước sinh hoạt, hơi, khí nén hoặc dầu, nơi áp suất quá cao có thể gây hư hỏng đường ống, thiết bị hoặc thiết bị đo lường.

Cấu tạo chính của van giảm áp

Van giảm áp thường gồm các bộ phận cơ bản sau:

• Thân van: Là bộ phận chịu áp lực, kết nối với đường ống, bảo vệ các chi tiết bên trong.
• Lò xo: Tạo lực nén lên màng hoặc piston, điều chỉnh áp suất đầu ra theo lực cân bằng.
• Màng hoặc piston/đĩa: Bộ phận phản hồi áp suất; khi áp suất đầu ra thay đổi, màng/piston di chuyển để đóng/mở khe van, ổn định áp suất.
• Các bộ phận điều chỉnh áp suất: Bao gồm vít điều chỉnh hoặc cơ cấu pilot, cho phép thay đổi mức áp suất mong muốn.

Các loại van giảm áp phổ biến

Van giảm áp trực tiếp

Van giảm áp trực tiếp là loại van giảm áp có cấu tạo đơn giản nhất, hoạt động dựa trên sự cân bằng trực tiếp giữa lực đàn hồi của lò xo và áp suất đầu ra.

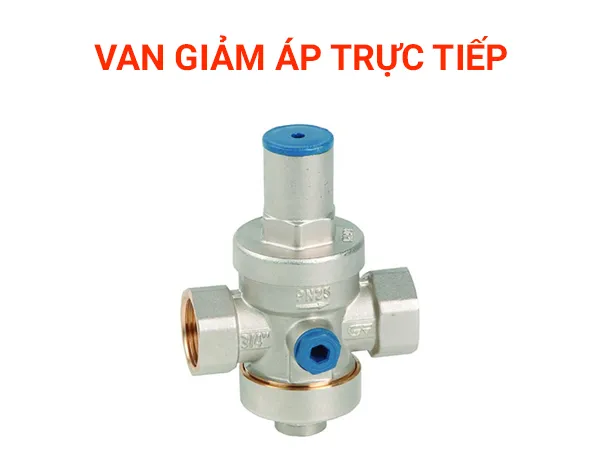

Van giảm áp trực tiếp

Van giảm áp gián tiếp

Van giảm áp gián tiếp là loại van giảm áp có thêm van điều khiển phụ (pilot valve) để hỗ trợ điều chỉnh áp suất, nhờ vậy hoạt động ổn định và chính xác hơn so với loại trực tiếp.

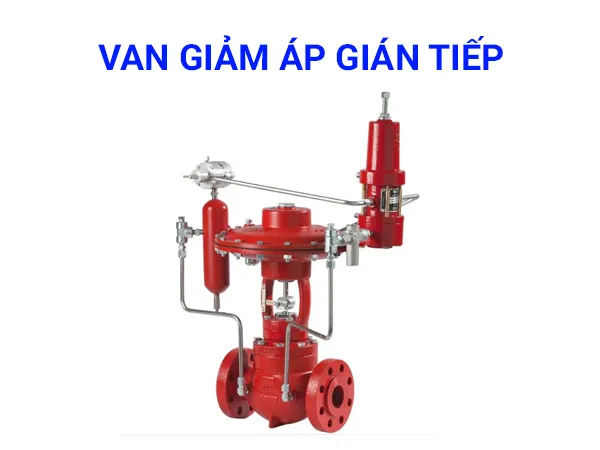

Van giảm áp gián tiếp

>> Xem thêm bài viết khác: Nên dùng van giảm áp hay biến tần điều áp?

Nguyên lý hoạt động van giảm áp

Van giảm áp hoạt động dựa trên cơ chế cân bằng áp suất và lực lò xo, giúp đưa áp suất đầu ra về mức đã cài đặt, bất kể áp suất đầu vào có thay đổi. Tùy theo cấu tạo, van giảm áp có hai dạng chính: van giảm áp trực tiếp và van giảm áp gián tiếp, mỗi loại có nguyên lý riêng.

Nguyên lý hoạt động van giảm áp trực tiếp

Cấu tạo: Gồm thân van, lò xo, đĩa hoặc màng đàn hồi.

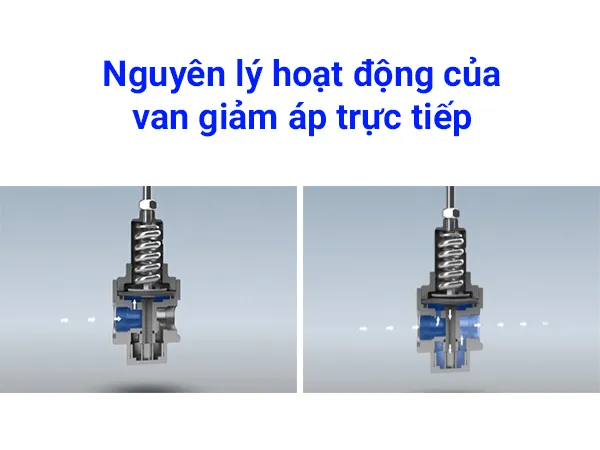

Nguyên lý hoạt động van giảm áp trực tiếp

Nguyên lý hoạt động:

• Khi áp suất đầu ra thấp hơn giá trị cài đặt, lực lò xo đẩy đĩa/màng, mở van cho lưu chất đi qua nhiều hơn.
• Khi áp suất đầu ra vượt quá giá trị cài đặt, lực từ áp suất thắng lực lò xo, làm màng/piston hạ xuống, thu hẹp khe hở, giảm lưu lượng đi qua.
• Quá trình này diễn ra liên tục, tạo ra cân bằng động, giúp áp suất đầu ra ổn định.

Đặc điểm: Phản ứng nhanh, nhưng khi lưu lượng lớn hoặc áp suất dao động mạnh thì độ chính xác giảm.

Nguyên lý hoạt động van giảm áp gián tiếp

Cấu tạo: Ngoài các bộ phận cơ bản, còn có van pilot – một van điều khiển phụ kết nối với khoang điều khiển của van chính.

Nguyên lý hoạt động:

• Van pilot nhận tín hiệu từ áp suất đầu ra.
• Khi áp suất thay đổi, pilot sẽ điều tiết lưu chất vào hoặc ra khỏi khoang điều khiển, tạo chênh lệch áp suất tác động lên piston hoặc màng trong van chính.
• Nhờ lực điều tiết từ pilot, van chính đóng/mở linh hoạt, giữ áp suất đầu ra ổn định hơn nhiều so với loại trực tiếp.

Đặc điểm: Hoạt động mượt mà, chính xác ở hệ thống có lưu lượng lớn, áp suất cao; ít bị dao động khi tải thay đổi đột ngột.

Hiểu rõ nguyên lý hoạt động của van giảm áp – từ loại trực tiếp đến gián tiếp – sẽ giúp người dùng lựa chọn đúng sản phẩm cho từng ứng dụng thực tế, từ hệ thống nước sinh hoạt đến các ngành công nghiệp hơi, khí nén và dầu.

Nếu bạn đang có nhu cầu sử dụng dòng van giảm áp này, hãy liên hệ với Tuấn Hưng Phát để được tư vấn và hỗ trợ tốt nhất.
