Cv van là gì? Giải thích chi tiết hệ số Cv và cách chọn van chính xác

Bạn có biết Cv van là gì không? Vì sao thông số này lại bắt buộc phải có trong mọi tài liệu kỹ thuật của nhà sản xuất. Hãy cùng Tuấn Hưng Phát giải đáp thông số Cv valve là gì? Cách tính, cách đọc, cách chọn CV để tránh xảy ra sai lầm và làm tốn kém nhé!

Định nghĩa Cv van là gì?

Cv (Valve Flow Coefficient) là hệ số lưu lượng của van, thể hiện khả năng cho dòng chất lỏng đi qua van trong những điều kiện tiêu chuẩn xác định.

Theo định nghĩa kỹ thuật quốc tế, Cv là lưu lượng nước (GPM) ở 60°F chảy qua van khi van mở hoàn toàn và chênh áp giữa hai đầu van là 1 psi.

Nói đơn giản, Cv cho biết “van cho chảy được bao nhiêu” khi điều kiện áp suất cố định. Cv càng lớn, van càng cho phép lưu lượng đi qua nhiều hơn.

Nó là lý do vì sao khi hỏi Cv van là gì mà các kỹ sư sẽ nhận mạnh: Cv không phụ thuộc vào kích thước danh nghĩa DN, mà phụ thuộc vào thiết kế và cấu tạo bên trong van.

Vì sao hệ số Cv của van lại quan trọng đến vậy?

Trong thiết kế hệ thống, Cv sẽ ảnh hưởng trực tiếp đến:

• Lưu lượng thực tế qua van
• Độ sụt áp trên đường ống
• Hiệu suất làm việc của bơm
• Độ ổn định của hệ thống điều khiển

Trên thực tế, nếu

• Cv quá nhỏ → Gây tụt áp, tăng tiêu hao năng lượng và thiếu lưu lượng.
• Cv quá lớn → Khiến hệ thống khó điều khiển chính xác, rung lắc, gây dao động lưu lượng.

Vì thế, hiểu rõ Cv van là gì sẽ giúp chọn van đúng kỹ thuật, tối ưu chi phí, đúng hiệu suất.

Công thức tính Cv van

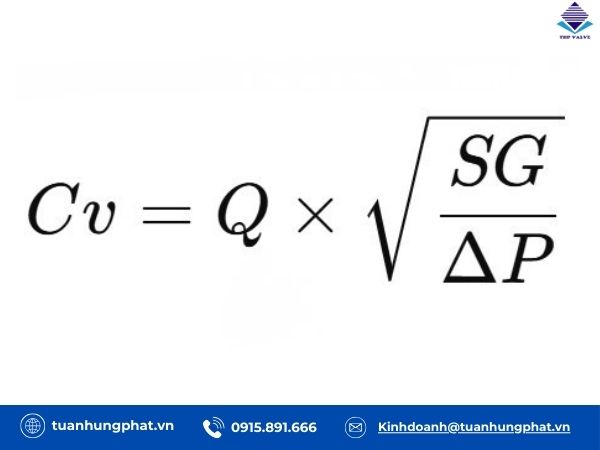

Công thức tiêu chuẩn để tính Cv cho chất lỏng:

Công thức tính Cv

Trong đó:

• Q: Lưu lượng (GPM)
• SG: Tỷ trọng chất lỏng (nước = 1)
• ΔP: Chênh áp qua van (psi)

Từ công thức này có thể thấy:

• Khi ΔP tăng, lưu lượng qua van tăng
• Khi Cv tăng, van cho lưu lượng lớn hơn với cùng ΔP

Cv và Kv khác nhau như thế nào?

Trong thực tế, bạn sẽ thường gặp cả Cv và Kv nên nhiều khi cũng gây ra không ít nhầm lẫn.

• Cv: dùng trong hệ đo lường Mỹ (GPM, psi)
• Kv: dùng trong hệ mét (m³/h, bar)

Công thức chuyển đổi:

Cv ≈ 1.156 × Kv

Việc hiểu rõ mối quan hệ này giúp bạn:

• Đọc đúng catalogue van
• So sánh van từ nhiều nhà sản xuất
• Tránh chọn sai thông số do nhầm đơn vị

Cv van là gì trong mối quan hệ với kích thước van (DN)?

Một sai lầm phổ biến là cho rằng:

“Van DN càng lớn thì Cv càng lớn”

Thực tế:

• Hai van cùng DN nhưng khác loại (van bi, van bướm, van cầu) có Cv hoàn toàn khác nhau
• Van bi thường có Cv lớn hơn van cầu cùng kích thước

Cv van là gì trong mối quan hệ với kích thước danh nghĩa DN

Điều này lý giải vì sao chỉ dựa vào DN mà bỏ qua Cv là một trong những lỗi nghiêm trọng nhất khi chọn van.

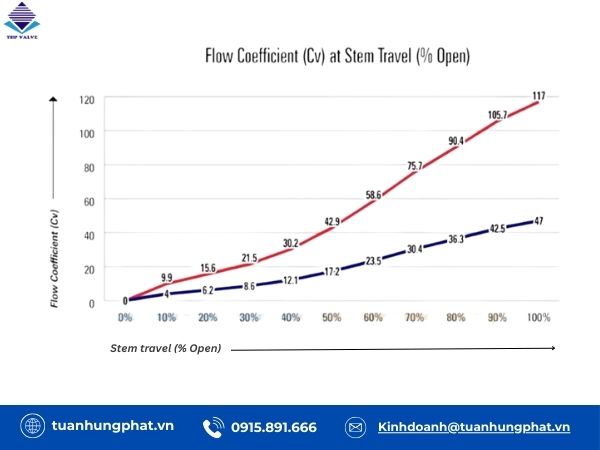

Cv van trong van điều khiển

Trong van điều khiển, Cv không phải là giá trị cố định mà sẽ thay đổi theo độ mở van.

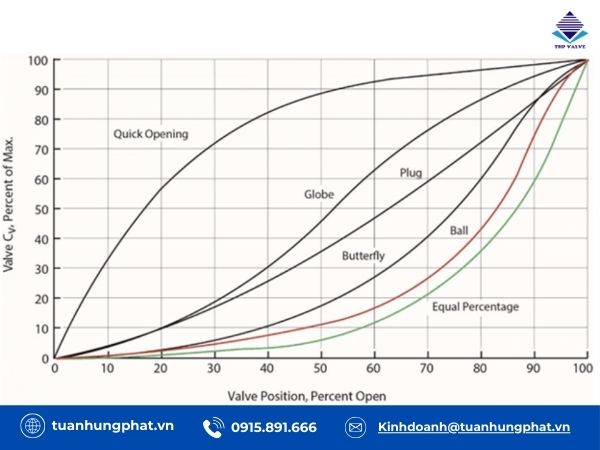

Các dạng đặc tuyến Cv phổ biến:

• Linear (tuyến tính)
• Equal Percentage (phần trăm bằng nhau)
• Quick Opening (mở nhanh)

Việc hiểu đúng Cv van là gì trong từng đặc tuyến giúp kỹ sư:

• Điều khiển chính xác
• Tránh rung lắc
• Giảm xâm thực và tiếng ồn

Cv van là gì khi áp dụng cho khí và hơi?

Đối với môi chất như: khí và hơi, Cv vẫn được sử dụng nhưng cần:

• Áp suất tuyệt đối
• Nhiệt độ
• Tỷ số nén

Công thức tính Cv cho hệ thống khí, hơi

Lúc này, Cv phản ánh dòng khí/hơi đi qua van trong điều kiện nén, phức tạp hơn so với chất lỏng. Vì thế, Cv van trong hệ khí, hơi luôn cần phần mềm hoặc bảng tính chuyên dụng để đo, không nên ước lượng thủ công.

Ví dụ thực tế giúp hiểu nhanh về Cv valve

Ví dụ:

• Van có Cv = 10
• Chênh áp = 1 psi → Van cho 10 GPM nước đi qua

Nếu cùng van đó:

• Chênh áp tăng lên 4 psi → Lưu lượng tăng lên khoảng 20 GPM

Ví dụ này cho thấy Cv không phải lưu lượng cố định, mà là khả năng cho lưu lượng phụ thuộc chênh áp.

Những sai lầm phổ biến khi hiểu và cách chọn Cv van

Các sai lầm thường gặp

Từ những kinh nghiệm thực tế, chúng ta có thể liệt kê một số lỗi thường gặp sau:

• Chọn Cv quá lớn để “cho chắc”
• Nhầm lẫn giữa Cv và DN
• Không xét điều kiện làm việc thực tế
• Dùng Cv chất lỏng cho khí/hơi

Những sai lầm có thể khiến hệ thống hoạt động kém hiệu quả.

Cách chọn Cv valve đúng kỹ thuật

Quy trình chuẩn:

1. Xác định lưu lượng yêu cầu
2. Xác định chênh áp cho phép
3. Xác định môi chất
4. Tính Cv cần thiết
5. Chọn van có Cv phù hợp (dự phòng 10–20%)

Câu hỏi thường gặp về Cv van

Cv càng lớn thì van càng tốt không?

 → Không. Cv phải phù hợp, không phải càng lớn càng tốt.

Có thể dùng bảng Cv thay cho tính toán không?

 → Có, nhưng chỉ nên dùng để tham khảo sơ bộ.

Cv van bướm thường lớn hay nhỏ?

 → Lớn hơn van cầu, nhỏ hơn van bi cùng DN.

Mong rằng, qua những thông tin về khái niệm Cv van là gì đã giúp bạn hiểu rõ hơn về bản chất kỹ thuật của thông số này. Từ đó, giúp việc chọn van đúng, tối ưu chi phí đầu tư và vận hành hệ thống ổn định, lâu dài.
