Có nên lắp van 1 chiều cho đồng hồ nước? Cách lắp chính xác

Có nên lắp van 1 chiều cho đồng hồ nước là thắc mắc của nhiều người dùng khi thiết kế và lắp đặt hệ thống cấp nước. Bởi việc bố trí van 1 chiều đúng cách không chỉ giúp ngăn dòng nước chảy ngược mà còn góp phần bảo vệ đồng hồ, hạn chế sai lệch kết quả đo và đảm bảo hệ thống vận hành ổn định.

Vậy có nên lắp van 1 chiều cho đồng hồ đo nước, lắp ở vị trí nào và cách lắp ra sao? Cùng chúng tôi tìm hiểu chi tiết trong bài viết dưới đây.

Van 1 chiều là gì? Đồng hồ nước có van 1 chiều không?

Van 1 chiều (Check valve) là thiết bị được dùng để cho lưu chất đi qua theo 1 chiều duy nhất, ngăn dòng chảy ngược lại để bảo vệ hệ thống, các thiết bị khác. Với cơ chế vận hành tự động hoàn toàn dựa vào áp lực dòng chảy lưu chất, không cần sử dụng bộ điều khiển hay tác động trực tiếp từ người vận hành.

Vậy, đồng hồ nước có van 1 chiều không?

Câu trả lời thông thường là không, đồng hồ nước sẽ không được tích hợp sẵn van 1 chiều bên trong. Bởi mỗi thiết bị sẽ có chức năng khác nhau. Đồng hồ nước được dùng để đo lưu lượng nước, van 1 chiều có nhiệm vụ cho phép lưu chất đi qua theo 1 chiều nhất định, ngăn dòng chảy ngược lại.

Có nên lắp van 1 chiều cho đồng hồ nước không?

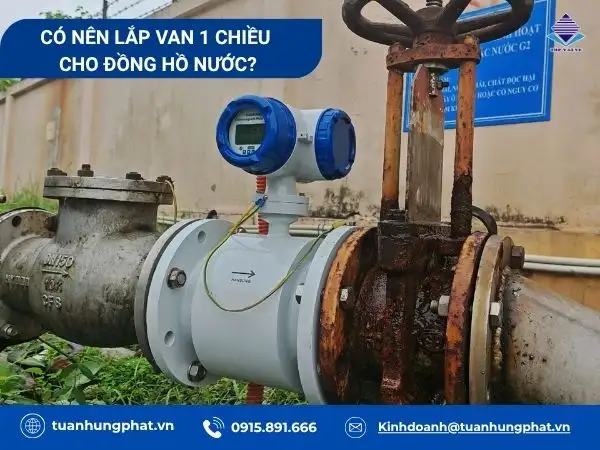

Có nên lắp van một chiều cho đồng hồ nước hay không?

Có, nên lắp van 1 chiều cho đồng hồ nước vì khi lắp không chỉ giúp hệ thống ngăn dòng chảy ngược hiệu quả mà còn giúp bảo vệ hệ thống, đồng hồ và các thiết bị khác. Cụ thể, việc lắp van 1 chiều cho đồng hồ nước mang đến nhiều lợi ích thiết thực như sau:

• Ngăn dòng nước chảy ngược: giúp giữ nước lưu thông đúng chiều thiết kế và hạn chế chảy ngược lại nguồn cấp.
• Bảo vệ đồng hồ nước: Giảm tác động của dòng chảy ngược, áp lực ngược hoặc hiện tượng nước dội có thể ảnh hưởng đến cơ cấu bên trong đồng hồ.
• Hạn chế sai lệch kết quả đo: Dòng nước đảo chiều có thể làm ảnh hưởng đến quá trình ghi nhận lưu lượng ở một số hệ thống.
• Bảo vệ các thiết bị trên đường ống: Hạn chế tác động ngược tới bơm, van, thiết bị đo và các thiết bị khác.
• Giúp hệ thống vận hành ổn định hơn: Đặc biệt hữu ích với hệ thống có bơm tăng áp, bồn chứa hoặc áp suất thường xuyên thay đổi.
• Hạn chế nguy cơ nước từ phía sau chảy ngược về nguồn cấp: giúp duy trì hướng lưu thông ổn định và đúng thiết kế của hệ thống.

Các loại van 1 chiều phù hợp cho đồng hồ nước

Hiện nay, trên thị trường có nhiều loại van 1 chiều khác nhau và mỗi loại sẽ phù hợp lắp đặt tại các vị trí, hệ thống tương ứng. Dưới đây là các loại van 1 chiều được sử dụng phổ biến và được Tuấn Hưng Phát nhập khẩu, phân phối với đa dạng kích cỡ, mẫu mã, chất liệu, xuất xứ:

Van 1 chiều lá lật

Van 1 chiều lá lật là loại van được thiết kế đĩa van có dạng lá lật và được gắn trên bản lề. Khi nước chảy đúng chiều, áp lực dòng chảy đẩy đĩa van mở ra. Khi dòng nước dừng hoặc có xu hướng chảy ngược, đĩa van sẽ tự động đóng lại để ngăn nước quay về phía trước đồng hồ.

Sản phẩm có cấu tạo đơn giản, dễ lắp đặt, ngăn dòng chảy ngược tốt và giá thành hợp lý. Hệ thống ứng dụng chủ yếu có lưu lượng nước tương đối ổn định và cần hạn chế tối đa dòng nước chảy ngược qua đồng hồ. Vị trí lắp sau đồng hồ nước theo chiều dòng chảy để ngăn nước từ phía sau hệ thống chảy ngược trở lại qua đồng hồ.

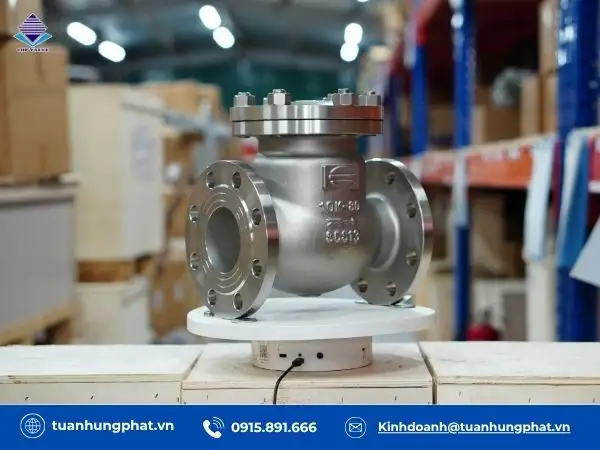

Van 1 chiều lá lật

Van 1 chiều lò xo

Van 1 chiều lò xo sử dụng lò xo kết hợp với đĩa van để kiểm soát dòng chảy. Khi áp lực nước đầu vào đủ lớn, đĩa van thắng lực đàn hồi của lò xo và mở ra. Khi dòng chảy dừng hoặc đổi chiều, lò xo nhanh chóng đẩy đĩa van trở về vị trí đóng. Van có thiết kế nhỏ gọn, tiết kiệm không gian lắp đặt.

Bên cạnh đó, loại van này còn có điểm mạnh là khả năng đóng nhanh. Do đó, phù hợp với các hệ thống đồng hồ nước có bơm tăng áp hoặc áp suất thường xuyên thay đổi. Vị trí lắp van thường sau đồng hồ nước theo chiều dòng chảy. Trong hệ thống có thể lắp sau máy bơm tăng áp hoặc trước bồn chứa, thiết bị sử dụng nước.

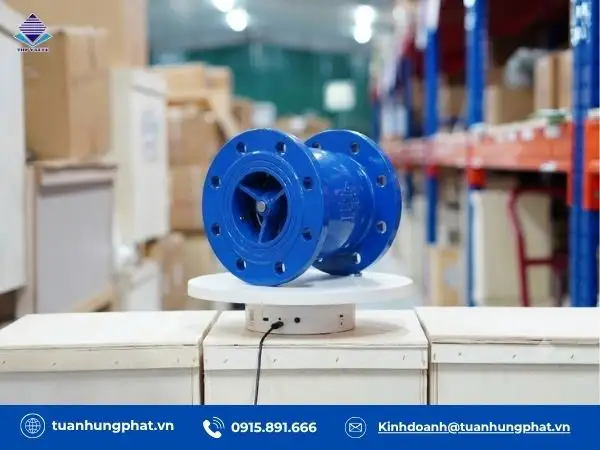

Van 1 chiều lò xo

Van 1 chiều cánh bướm

Van 1 chiều cánh bướm được thiết kế đĩa van có dạng hai nửa cánh bướm. Khi nước chảy đúng chiều, hai cánh mở ra để lưu chất đi qua. Khi dòng chảy dừng hoặc đảo chiều, lò xo và áp lực ngược sẽ làm hai cánh đóng lại.

Ưu điểm trọng lượng nhẹ, kết nối wafer nhỏ gọn, đặc biệt phù hợp với đồng hồ nước kích thước lớn trong hệ thống công nghiệp hoặc đường ống chính. Vị trí lắp van thường sau đồng hồ nước, sau máy bơm…

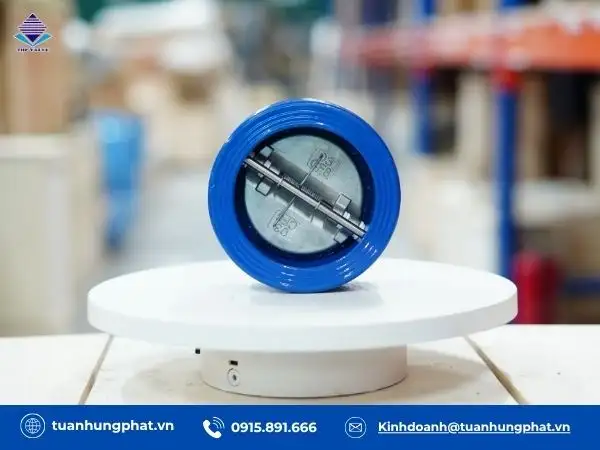

Van 1 chiều cánh bướm

Xem thêm: Các loại van 1 chiều sẵn hàng tại Tuấn Hưng Phát

Hướng dẫn lắp van 1 chiều cho đồng hồ nước

Để van 1 chiều hoạt động hiệu quả và không ảnh hưởng đến kết quả đo của đồng hồ nước, khi lắp đặt van 1 chiều cho đồng hồ nước người dùng cần tuân thủ cách lắp van 1 chiều cho đồng hồ nước dưới đây:

Bước 1: Chuẩn bị dụng cụ

Đầu tiên, cần chuẩn bị đầy đủ các dụng cụ, trang thiết bị cần thiết cho quá trình lắp đặt như sau:

• Van 1 chiều có kích cỡ, chất liệu, kiểu kết nối phù hợp với hệ thống.
• Bulong, đai ốc, mặt bích, gioăng làm kín, băng tan.
• Riêng với van 1 chiều cần kiểm tra tổng quan bên ngoài xem có bị trầy xước, móp méo hay hư hỏng không.

Bước 2: Xác định chiều dòng chảy

Quan sát mũi tên được đúc hoặc in trên thân van 1 chiều. Đây là mũi tên thể hiện chiều dòng nước được phép đi qua van. Khi lắp đặt, mũi tên trên van phải cùng chiều với hướng nước chảy trong đường ống. Nếu lắp ngược chiều, van sẽ không mở đúng cách, làm cản dòng nước hoặc khiến hệ thống không hoạt động.

Bước 3: Xác định vị trí lắp van

Xác định vị trí lắp đặt van trên đường ống, van 1 chiều sẽ được bố trí phía sau đồng hồ nước theo chiều dòng chảy. Sau đó, tiến hành vệ sinh đường ống, vị trí cần lắp đặt để loại bỏ tạp chất, cặn bẩn, tránh tình trạng tắc nghẽn khi vận hành.

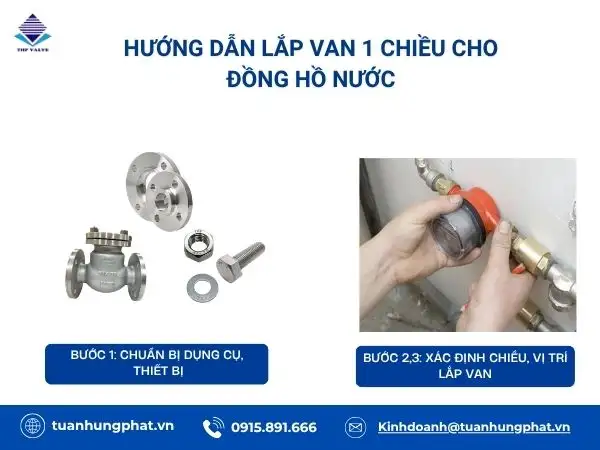

Hướng dẫn lắp van 1 chiều cho đồng hồ nước chính xác

Bước 4: Tiến hành lắp đặt

Trước hết, cần khoá nguồn cấp nước, xả hết áp suất và nước tồn dư trong đường ống để đảm bảo an toàn cho quá tình lắp đặt. Tiếp đến, đưa van 1 chiều vào vị trí đã xác định trước đó để lắp vào đường ống.

Ở bước này, với các kiểu kết nối khác nhau sẽ có cách lắp đặt khác nhau. Cụ thể:

• Dạng nối ren: đơn giản nhất, chỉ cần đưa van vào đường ống, quấn băng tan làm kín xung quanh ren. Tiếp theo, dùng lực vừa phải để siết chặt ren, tránh siết  mạnh sẽ làm hỏng ren.
• Dạng lắp bích: phức tạp hơn, cần hàn mặt bích vào đường ống. Sau đó căn chỉnh các lỗ bulong trên mặt bích của van và đường ống, chèn bulong vào và dùng lực đều tay, siết bulong theo trục đối xứng. Mục đích tránh làm cong vênh mặt bích.
• Dạng wafer: tương tự dạng lắp bích, nếu vị trí lắp chưa có mặt bích, cần hàn mặt bích vào vị trí này. Sau đó, đặt van chính xác giữa hai mặt bích và siết chặt, đảm bảo cánh van có đủ không gian đóng mở.

Bước 5: Kiểm tra và chạy thử

Sau khi hoàn thành các bước trên, cần kiểm tra lại các vị trí kết nối đã kín chưa, mũi tên trên van có đúng chiều dòng chảy không, van có bị lệch tâm không…Cuối cùng, mở nguồn cấp nước để chạy thử nghiệm để xem van 1 chiều và đồng hồ nước hoạt động ổn định không, có dòng chảy ngược khi dừng bơm không.  Nếu không phát hiện vấn đề, có thể đưa vào hệ thống để vận hành chính thức.

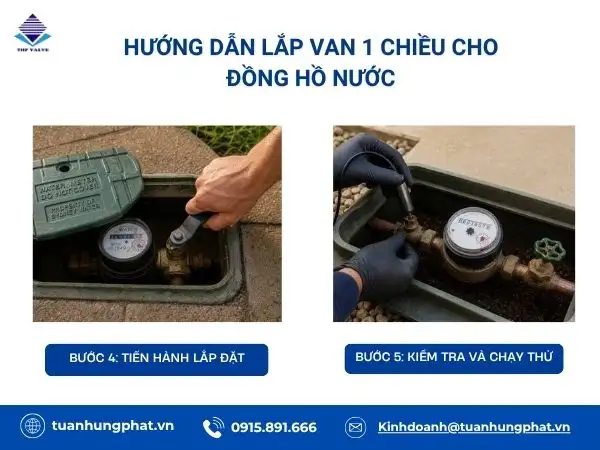

Các bước lắp van 1 chiều cho đồng hồ nước đúng kỹ thuật

Một vài lưu ý quan trọng khi lắp van 1 chiều cho đồng hồ nước.

• Lắp đúng chiều mũi tên chỉ hướng dòng chảy trên thân van.
• Không lắp van quá sát đồng hồ nếu đường ống và lưu lượng.
• Kiểm tra tổn thất áp suất của van, đặc biệt với van 1 chiều lò xo.
• Bố trí thêm van khóa trước hoặc sau cụm đồng hồ nếu cần bảo trì thuận tiện.

Xem thêm: Cách xác định chiều lắp van 1 chiều dễ hiểu, đúng kỹ thuật

Những rủi ro khi lắp van một chiều cho đồng hồ nước và cách khắc phục

Khi lắp van 1 chiều cho đồng hồ nước dưới đây là các rủi ro và cách xử lý vấn đề quý khách không nên bỏ qua để đảm bảo hiệu quả cao trong quá trình lắp đặt:

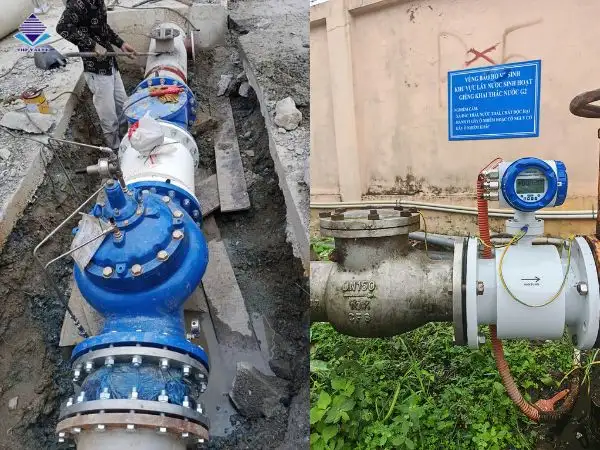

Những rủi ro khi lắp van 1 chiều cho đồng hồ nước và cách khắc phục hiệu quả

• Đầu tiên, lắp sai chiều dòng chảy, lắp ngược chiều dẫn đến van không mở, làm giảm lưu lượng đi qua. Ngoài ra, còn làm cho đồng hồ hoạt động không ổn định, độ chính xác thấp. Cách khắc phục đơn giản khi lắp van cần lưu ý kiểm tra chiều mũi tên chỉ hướng dòng chảy trên thân van và lắp van theo đúng chiều đó.
• Chọn sai loại van một chiều, chọn sai chất liệu van làm giảm tuổi thọ hệ thống, tăng cản dòng. Vậy nên, cần lựa chọn van dựa trên kích thước, áp suất, lưu lượng của hệ thống để đảm bảo đúng chủng loại, mẫu mã.
• Cặn bẩn, rác thải trong đường ống làm van không đóng kín hoàn toàn, nước vẫn chảy ngược qua đồng hồ. Cách xử lý nên lắp lọc y phía trước hệ thống để lọc cặn, tạp chất của lưu chất trước khi đi qua van.
• Lắp van quá sát đồng hồ nước, đặc biệt với loại đồng hồ yêu cầu đoạn ống thẳng, độ chính xác sẽ bị ảnh hưởng nếu lắp quá gần. Chính vì thế, khi lắp van phải tuân thủ yêu cầu về chiều dài đoạn ống thẳng trước và sau đồng hồ cũng như khoảng cách.

Câu hỏi thường gặp khi lắp van 1 chiều cho đồng hồ nước?

Lắp van 1 chiều có làm giảm áp lực nước không?

Có, lắp van 1 chiều có thể tạo ra một mức tổn thất áp suất nhất định. Nguyên nhân do dòng nước phải thắng lực cản của đĩa van, lá van hoặc lò xo để đi qua. Mức giảm áp lực có thể lớn hay nhỏ, phụ thuộc vào:

• Loại van 1 chiều sử dụng.
• Kích thước DN của van.
• Lưu lượng nước qua đường ống.
• Cấu tạo và độ mở của van.

Trong đó, van 1 chiều lò xo thường tạo lực cản lớn hơn so với một số loại van lá lật. Nếu chọn đúng kích thước và đúng loại van, mức tổn thất áp suất thường không ảnh hưởng đáng kể đến hoạt động của hệ thống.

Có bắt buộc lắp van 1 chiều cho đồng hồ nước không?

Không phải tất cả hệ thống đều bắt buộc phải lắp van 1 chiều cho đồng hồ nước. Việc có cần lắp hay không phụ thuộc vào thiết kế hệ thống, yêu cầu của đơn vị cấp nước và nguy cơ xuất hiện dòng chảy ngược. Lắp van 1 chiều cho đồng hồ nước thường được khuyến nghị trong các trường hợp dưới đây:

• Hệ thống sử dụng bơm tăng áp.
• Có bồn hoặc bể chứa nước.
• Áp suất đường ống thường xuyên thay đổi.
• Có nguy cơ nước chảy ngược qua đồng hồ.
• Hệ thống yêu cầu kiểm soát dòng chảy một chiều.

Lắp van 1 chiều cho đồng hồ nước có ảnh hưởng đến độ chính xác không?

Không, nếu lắp van 1 chiều đúng vị trí, đúng loại, đảm bảo khoảng cách kỹ thuật theo hướng dẫn của nhà sản xuất sẽ không ảnh hưởng đến độ chính xác của đồng hồ nước. Bên cạnh đó, van còn giúp hạn chế dòng nước chảy ngược qua đồng hồ, góp phần duy trì điều kiện đo ổn định hơn.

Kết luận

Hy vọng bài viết trên đây của chúng tôi sẽ giúp người dùng trả lời được câu hỏi có nên lắp van 1 chiều cho đồng hồ nước không? Nhìn chung, đây là giải pháp hữu ích trong các hệ thống có nguy cơ xuất hiện dòng chảy ngược, áp suất biến động và cần chọn đúng loại van 1 chiều theo nhu cầu, vị trí thực tế.

Ngoài ra, nếu quý khách có nhu cầu mua hoặc tìm hiểu thêm về các loại van 1 chiều – liên hệ ngay với Tuấn Hưng Phát qua hotline để được tư vấn. Với hơn 16 năm kinh nghiệm trong lĩnh vực phân phối và nhập khẩu van công nghiệp, thiết bị đo. Chúng tôi cam kết cung cấp đa dạng sản phẩm, chính hãng, chính sách bảo hành minh bạch và giá thành hợp lý đến tay quý khách hàng.
