Cách lắp đặt van bi đúng kỹ thuật

Cách lắp đặt van bi đúng kỹ thuật? Trình tự các bước lắp đặt là gì? Khi lắp van bi ta cần lưu ý điều gì không? Bài viết dưới đây, Tuấn Hưng Phát sẽ hướng dẫn bạn chi tiết cách lắp đặt van bi đúng kỹ thuật và an toàn.

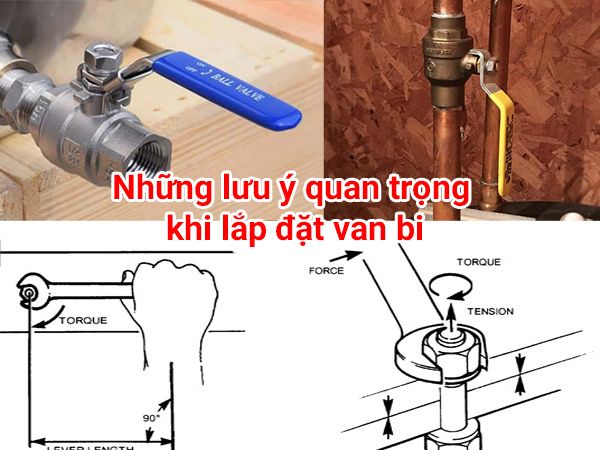

Những lưu ý quan trọng khi lắp đặt van bi

Trong quá trình lắp đặt, ngoài việc tuân thủ đúng quy trình, kỹ sư và thợ thi công cần đặc biệt chú ý đến một số yếu tố kỹ thuật dưới đây để đảm bảo van bi vận hành ổn định, bền bỉ:

Lưu ý về cách lắp đặt van bi đảm bảo an toàn và đạt hiệu quả

Xác định đúng hướng dòng chảy và vị trí tay gạt

• Hướng dòng chảy: Mặc dù đa số van bi cho phép dòng chảy 2 chiều, nhưng đối với một số dòng van chuyên dụng (như van bi một chiều, van bi có ký hiệu mũi tên), việc lắp sai chiều sẽ khiến dòng chảy bị cản trở, dễ gây áp lực ngược và rò rỉ.
• Vị trí tay gạt: Tay gạt nên đặt ở vị trí dễ thao tác đóng/mở, không bị che khuất bởi tường, khung giá đỡ hoặc đường ống khác. Tránh đặt van ở vị trí quá thấp (gần sàn) hoặc quá cao (khó với tới), gây bất tiện khi vận hành và bảo trì.

Lưu ý nhỏ: Nên lắp tay gạt nằm ngang thay vì thẳng đứng để tránh tình trạng tay gạt tự rơi xuống do rung động.

Tránh lắp đặt ở nơi có rung động mạnh hoặc áp suất thay đổi đột ngột

• Rung động cơ học: Khi lắp van gần bơm công suất lớn, máy nén hoặc vị trí đường ống bị rung lắc thường xuyên, các mối nối dễ bị lỏng, gioăng nhanh mòn và gây rò rỉ. Trường hợp này nên sử dụng thêm khớp nối chống rung hoặc giá đỡ chắc chắn để cố định đường ống.
• Thay đổi áp suất đột ngột (hiện tượng búa nước): Nếu van đặt tại các điểm có hiện tượng áp suất tăng giảm bất thường, đĩa van và gioăng dễ bị phá hủy. Giải pháp: lắp thêm van chống búa nước hoặc bình tích áp để giảm xung lực.

Không siết quá chặt gây biến dạng mối nối

• Với van bi nối ren: Nếu siết ren quá chặt sẽ làm biến dạng ren, khiến ren dễ bị trờn hoặc nứt vỡ. Cần quấn băng keo lụa hoặc sử dụng keo làm kín chuyên dụng trước khi siết.
• Với van bi mặt bích: Siết bulong phải theo hình chữ thập đối xứng (siết từ từ, lần lượt từng cặp bulong đối diện) để tránh mặt bích bị lệch, gioăng bị ép méo.
• Với van bi hàn: Không nên hàn trực tiếp khi van còn lắp gioăng bên trong – nhiệt độ cao có thể làm gioăng cháy, biến dạng. Cần tháo rời bộ phận bên trong van trước khi hàn.

Cách lắp đặt van bi đúng kỹ thuật

Để van bi hoạt động ổn định, bền bỉ và đảm bảo độ kín khít trong hệ thống, quá trình lắp đặt cần tuân thủ theo các bước kỹ thuật sau:

Bước 1: Ngắt nguồn áp lực, đảm bảo an toàn

• Đóng toàn bộ nguồn cấp: Ngắt nguồn nước, hơi hoặc khí nén trong đường ống để tránh rò rỉ trong quá trình thi công.
• Xả áp còn tồn đọng: Mở van xả để giải phóng áp suất còn lại trong hệ thống, tránh nguy cơ tai nạn do áp suất dư.
• Trang bị bảo hộ cá nhân: Người lắp đặt cần mang găng tay, kính, mũ bảo hộ nhằm đảm bảo an toàn trong môi trường thi công có áp lực hoặc nhiệt độ cao.

Bước 2: Định vị đúng hướng lắp đặt

Xác định hướng dòng chảy: Nếu van có ký hiệu mũi tên, cần lắp theo đúng chiều quy định. Với van bi 2 chiều, vẫn nên đặt theo hướng dòng chảy chính để thuận tiện vận hành.

• Chọn vị trí tay gạt: Tay gạt cần được bố trí ở nơi dễ thao tác, tránh bị cản trở bởi khung giá đỡ hoặc đường ống khác.
• Căn chỉnh trục van: Đảm bảo thân van và đường ống nằm thẳng trục, tránh tình trạng lắp lệch gây ứng suất cơ học, làm biến dạng gioăng hoặc nứt vỡ bề mặt kết nối.

Bước 3: Lắp đặt và siết chặt theo tiêu chuẩn

Tùy từng kiểu kết nối mà phương pháp siết chặt khác nhau:

Van bi nối ren:

• Quấn băng keo lụa (Teflon) hoặc bôi keo làm kín chuyên dụng vào ren ngoài.
• Vặn ren tay trước khi dùng mỏ lết để tránh lệch ren.
• Siết vừa đủ lực, không siết quá mạnh vì dễ gây nứt ren hoặc biến dạng.

Van bi mặt bích:

• Đặt gioăng đúng tâm giữa hai mặt bích.
• Lắp bulong và siết theo nguyên tắc chữ thập (đối xứng), siết từ từ nhiều lần cho đến khi đủ lực.
• Kiểm tra độ song song của hai mặt bích, tránh tình trạng lệch gây hở.

Van bi hàn:

• Tháo rời phần gioăng và bi bên trong trước khi hàn để tránh cháy hỏng.
• Thực hiện hàn đúng quy trình, đảm bảo mối hàn kín, không xỉ hàn lọt vào trong đường ống.
• Sau khi hàn xong, để nguội rồi mới lắp lại phần trong của van.

Bước 4: Kiểm tra độ kín và thử áp lực

• Thử kín ban đầu: Mở nhẹ nguồn cấp, cho dòng môi chất đi qua van và kiểm tra tại các vị trí mối nối, mặt bích, thân van.
• Thử áp lực tiêu chuẩn: Tăng áp dần lên đến mức áp suất làm việc (theo PN của van). Giữ áp suất trong khoảng 5–10 phút để kiểm tra rò rỉ.
• Vận hành thử: Đóng/mở tay gạt nhiều lần để kiểm tra độ trơn tru và khả năng kín khi đóng hoàn toàn.

Nếu phát hiện rò rỉ: cần xả áp, chỉnh lại bulong, thay gioăng hoặc kiểm tra lại độ thẳng trục lắp đặt.

Cách lắp đặt van bi đúng kỹ thuật không chỉ giúp tuổi thọ van lâu dài mà còn đảm bảo van hoạt động ổn định, kín khít và bền bỉ theo thời gian. Nếu bạn đang tìm kiếm van bi chính hãng cùng với dịch vụ tư vấn, hỗ trợ kỹ thuật, hãy liên hệ ngay với Tuấn Hưng Phát để yên tâm về chất lượng và độ bền của sản phẩm.
