Van 1 chiều bình nóng lạnh: Cấu tạo và hướng dẫn lắp đặt

Van 1 chiều bình nóng lạnh có vai trò quan trọng trong hệ thống bình nóng lạnh với nhiệm vụ cho lưu chất đi qua theo 1 chiều, ngăn dòng chảy ngược và tự động xả áp. Thiết bị thường được lắp tại đường cấp nước lạnh vào bình. Vậy cụ thể van 1 chiều bình nóng lạnh là gì? Cấu tạo van có gì đặc biệt? Hướng dẫn lắp đặt van như thế nào đúng kỹ thuật? Hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé.

Van 1 chiều bình nóng lạnh là gì?

Van 1 chiều bình nóng lạnh là thiết bị được thiết kế dưới dạng cụm van an toàn tích hợp hai chức năng là ngăn dòng ngược và tự động xả nước hoặc hơi để giảm áp suất khi áp lực vượt ngưỡng cho phép. Mục đích giúp đảm bảo nước không bị tràn ngược về đường cấp, đồng thời giúp ổn định áp lực và bảo vệ an toàn cho bình chứa, hệ thống đường ống trong quá trình vận hành.

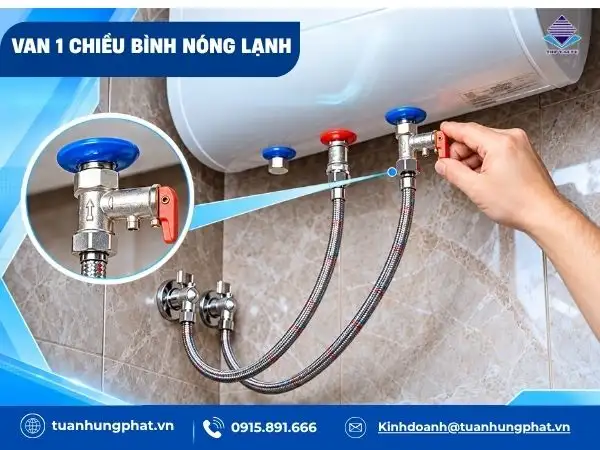

Van 1 chiều bình nóng lạnh được lắp tại đường cấp nước lạnh, ký hiệu màu xanh.

Hiện nay, van 1 chiều bình nóng lạnh thường được lắp tại đường cấp nước lạnh vào bình nóng lạnh, chiều lắp đặt theo ký hiệu trên thân van. Thân van chủ yếu được chế tạo bằng đồng, inox với kích thước đa dạng. Van sử dụng kiểu kết nối với đường ống dạng lắp ren thuận tiện lắp đặt cũng như bảo trì, bảo dưỡng khi cần thiết.

Cấu tạo và nguyên lý hoạt động van 1 chiều bình nóng lạnh

Cấu tạo

Về cấu tạo, van 1 chiều bình nóng lạnh được kết cấu đặc biệt hơn gồm 2 phần chính là van 1 chiều và bộ phận xả áp, cụ thể như sau:

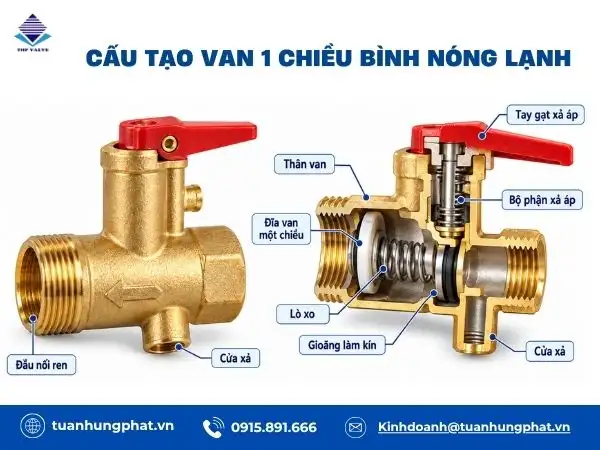

Cấu tạo van 1 chiều bình nóng lạnh

• Thân van: được làm bằng đồng thau, inox và có nhiệm vụ bảo vệ các bộ phận bên trong. Thân van được chế tạo có hai đầu nối ren để kết nối với bình nóng lạnh và đường cấp nước.
• Đĩa van: chất liệu inox, có chức năng cho nước đi vào bình và ngăn dòng chảy ngược về đường cấp.
• Lò xo: được làm bằng inox chống ăn mòn tốt và được dùng để đưa đĩa van về vị trí đóng khi áp suất giảm.
• Gioăng làm kín: chất liệu cao su đàn hồi tốt, được dùng để làm kín, hạn chế rò rỉ nước ra ngoài.
• Bộ phận xả áp: tự động mở khi áp suất vượt ngưỡng cài đặt, cho phép xả nước để làm giảm áp suất.
• Tay gạt xả áp: ở một số model có tích hợp tay gạt xả áp thủ công để sử dụng khi áp suất chưa đến ngưỡng.

Nguyên lý hoạt động

Van 1 chiều bình nóng lạnh vận hành tự động hoàn toàn dựa trên sự chênh lệch áp suất kết hợp lực đàn hồi của lò xo. Cụ thể dưới đây:

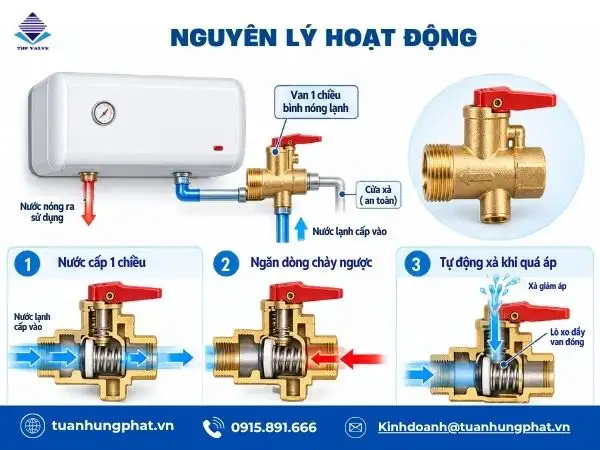

Nguyên lý hoạt động của van 1 chiều bình nóng lạnh

• Khi cho nước cấp vào, áp suất đầu vào tăng sẽ đẩy đĩa van mở, cho phép nước đi vào bình nóng lạnh.
• Khi có dòng chảy ngược, áp suất đường cấp giảm, đĩa van sẽ tự động đóng lại nhờ lực lò xo và chênh lệch áp suất, ngăn dòng chảy ngược.
• Khi áp suất trong bình vượt ngưỡng giới hạn, cơ cấu xả áp sẽ tự động kích hoạt để xả bớt lượng nước/hơi ra ngoài để làm giảm áp suất, đưa về mức cân bằng.

Tác dụng của van một chiều bình nóng lạnh

Van 1 chiều bình nóng lạnh có vai trò quan trọng và không thể thiếu trong hệ thống bình nóng lạnh. Cụ thể, van đảm nhận các chức năng chính như sau:

• Kiểm soát hướng dòng nước, cho phép nước lạnh đi vào bình theo một chiều nhất định. Đồng thời, ngăn dòng chảy ngược về đường cấp khi áp suất giảm.
• Bảo vệ bình chứa khi quá áp, hạn chế hư hỏng nhờ tích hợp chức năng tự động xả áp khi áp suất vượt giá trị cài đặt.
• Hạn chế ảnh hưởng đến hệ thống cấp nước nhờ khả năng duy trì hướng dòng chảy đúng thiết kế, ngăn nước nóng chảy ngược về đường nước lạnh.
• Đảm bảo hệ thống hoạt động ổn định nhờ cơ cấu đóng mở tự động dựa trên chênh lệch áp suất, không sử dụng nguồn điện hay bộ điều khiển.

Phân biệt van an toàn và van 1 chiều bình nóng lạnh

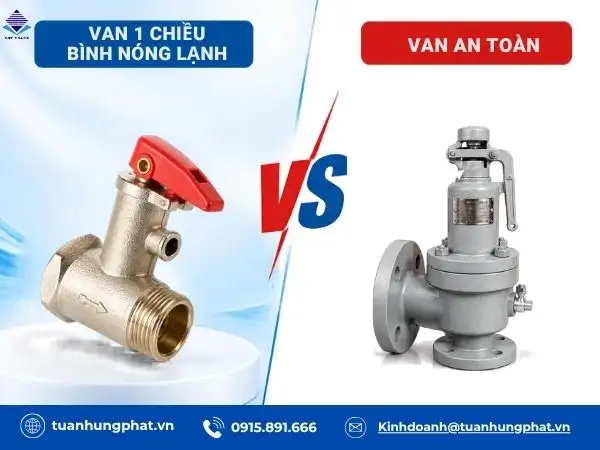

So sánh van 1 chiều bình nóng lạnh và van an toàn

Van 1 chiều bình nóng lạnh tích hợp cả hai chức năng cho nước đi qua theo 1 chiều, ngăn dòng chảy ngược và tự động xả áp khi quá áp. Do đó, có rất nhiều người dùng dễ nhầm lẫn với van an toàn. Chính vì thế, dưới đây chúng tôi đã tổng hợp bảng so sánh cụ thể:

Hướng dẫn lắp đặt van 1 chiều bình nóng lạnh đúng kỹ thuật

Với thiết kế đặc biệt hơn các dòng van 1 chiều thông thường, khi lắp đặt van 1 chiều bình nóng lạnh để đảm bảo đúng kỹ thuật, vận hành ổn định, hiệu quả. Dưới đây là các bước lắp đặt quý khách cần thực hiện:

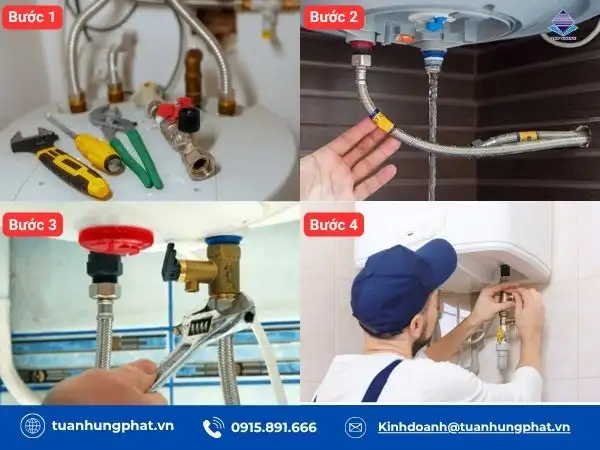

Hướng dẫn các bước lắp van 1 chiều bình nóng lạnh chính xác

Bước 1: Chuẩn bị dụng cụ, thiết bị

Đầu tiên, cần chuẩn bị van 1 chiều bình nóng lạnh có kích thước, chất liệu phù hợp. Và các dụng cụ, trang thiết bị đi kèm như băng tan, cờ lê, mỏ lết…

Bước 2: Xác định vị trí lắp van

Tiếp theo, xác định vị trí lắp van trên hệ thống: tại đầu cấp nước lạnh vào bình nóng lạnh. Thường sẽ có ký hiệu hoặc màu xanh trên đầu nối để nhận biết đường ống cấp nước lạnh. Sau đó, vệ sinh các đầu ren, vị trí lắp để loại bỏ cặn bẩn, tạp chất, tránh tắc nghẽn khi vận hành.

Bước 3: Lắp van vào hệ thống

Tiến hành ngắt nguồn điện, khó nguồn cấp nước và xả trong bình. Tiếp đến, lắp đặt van vào hệ thống theo các bước như sau:

• Đưa van vào vị trí cần lắp theo đúng chiều dòng chảy và ký hiệu mũi chỉ hướng tên trên thân van.
• Dùng băng tan quấn quanh đầu ren của đường ống và đưa van vào sao cho 2 đầu ren của van và đường ống khớp nhau.
• Sử dụng dụng cụ phù hợp để siết chặt mối nối ren và dùng lực vừa phải, đều tay, tránh dùng lực mạnh sẽ làm hư hỏng ren.
• Kết nối đường ống vào lỗ xả của van 1 chiều để xả nước khi cần thiết.

Bước 4: Kiểm tra sau khi lắp đặt

Hoàn thành các bước lắp van vào hệ thống, kiểm tra lại một lần nữa vị trí kết nối. Sau đó, tiến hành mở nguồn nước cấp cho nước đi vào bình và mở vòi nước nóng. Kiểm tra xem nước chảy có ổn định không, có bị rò rỉ không. Nếu không phát hiện vấn đề, có thể cấp điện cho hệ thống hoạt động.

Dấu hiệu nhận biết van 1 chiều bình nóng lạnh gặp sự cố

Sau một thời gian sử dụng van 1 chiều bình nóng lạnh, nếu phát hiện các sự cố dưới đây người dùng cần kiểm tra và xử lý kịp thời:

• Van bị rò rỉ hoặc chảy nước liên tục tại thân van, vị trí nối ren hoặc cửa xả. Trường hợp nếu tại cửa xả có nước nhỏ giọt khi bình đun nóng là hiện tượng bình thường do nước giãn nở nhiệt.
• Nước cấp vào bình yếu, không ổn định do cặn bẩn làm tắc nghẽn, kẹt đĩa van làm cho lưu lượng nước đi vào bị giảm.
• Van không ngăn được dòng chảy ngược, nước trong bình vẫn chảy được về đường cấp nước lạnh.
• Chức năng xả áp hoạt động bất thường, cửa xả không đóng kín, không xả khi áp suất đạt ngưỡng giới hạn.
• Thân van xuất hiện vết nứt hoặc bị biến dạng làm rò rỉ lưu chất ra bên ngoài và ảnh hưởng đến độ an toàn.

Hy vọng bài viết trên đây của chúng tôi sẽ cung cấp cho quý khách được các thông tin hữu ích về van 1 chiều bình nóng lạnh và cấu tạo, hướng dẫn lắp đặt chính xác. Tại Tuấn Hưng Phát, chúng tôi nhập khẩu và phân phối dòng van 1 chiều các loại lá lật, lò xo, cánh bướm; xuất xứ Wonil Hàn Quốc, FAF Thổ Nhĩ Kỳ. Qúy khách có nhu cầu mua hàng, chỉ cần liên hệ qua hotline, đội ngũ nhân viên của chúng tôi luôn sẵn sàng tư vấn, hỗ trợ và gửi báo giá được cập nhật mới nhất cho quý khách.
