Van cổng gang được thiết kế thân van bằng gang, kết nối chắc chắn và có hai dạng ty nổi, ty chìm. Sản phẩm được ứng dụng nhiều trong hệ thống cấp thoát nước, PCCC, HVAC. Tại Tuấn Hưng Phát chúng tôi có sẵn hàng của hãng Wonil, FAF, đầy đủ kích cỡ, mẫu mã với mức giá cạnh tranh. Liên hệ hotline để được tư vấn và nhận báo giá chính xác.
Van cổng gang là gì?
Van cổng gang là dòng van công nghiệp có phần thân được chế tạo chủ yếu từ vật liệu gang, bên ngoài thường phủ sơn Epoxy giúp tăng khả năng chống ăn mòn và bảo vệ bề mặt van. Sản phẩm có thiết kế chắc chắn, kết nối với đường ống chủ yếu bằng mặt bích chịu áp lực cao và phổ biến với hai dạng ty là ty nổi và ty chìm.
Van cổng gang được chế tạo thân bằng gang cầu, gang dẻo, gang đúc…
Chức năng chính của van cửa gang là đóng mở hoàn toàn dòng lưu chất trong hệ thống, không phù hợp để điều tiết lưu lượng trong thời gian dài vì dễ mài mòn đĩa van. Kích cỡ van được sản xuất đa dạng từ DN15-DN1500 nên được ứng dụng nhiều trong các hệ thống đường ống như cấp nước, xử lý nước, HVAC, PCCC…
Thông số kỹ thuật van cửa gang:
| Kích thước | DN15 – DN1500 |
| Chất liệu thân | gang cầu, gang xám, gang đúc, gang dẻo |
| Trục van, đĩa van | gang, inox, thép |
| Gioăng làm kín | EPDM, PTFE |
| Áp lực làm việc | max PN16 |
| Nhiệt độ hoạt động | Max 120°C |
| Kiểu kết nối | Lắp bích, lắp ren |
| Tiêu chuẩn kết nối | JIS10K |
| Điểu khiển | tay quay, bộ điều khiển điện, khí nén |
| Ứng dụng | Môi trường nước, HVAC, PCCCC |
| Hãng sản xuất | Hàn Quốc, Đài Loan |
| Giấy tờ chứng nhận | CO, CQ, đầy đủ catalogue |
Cấu tạo van cổng gang
Van cổng gang được cấu tạo tương tự các mẫu van cổng thông thường, gồm các bộ phận chính như sau:

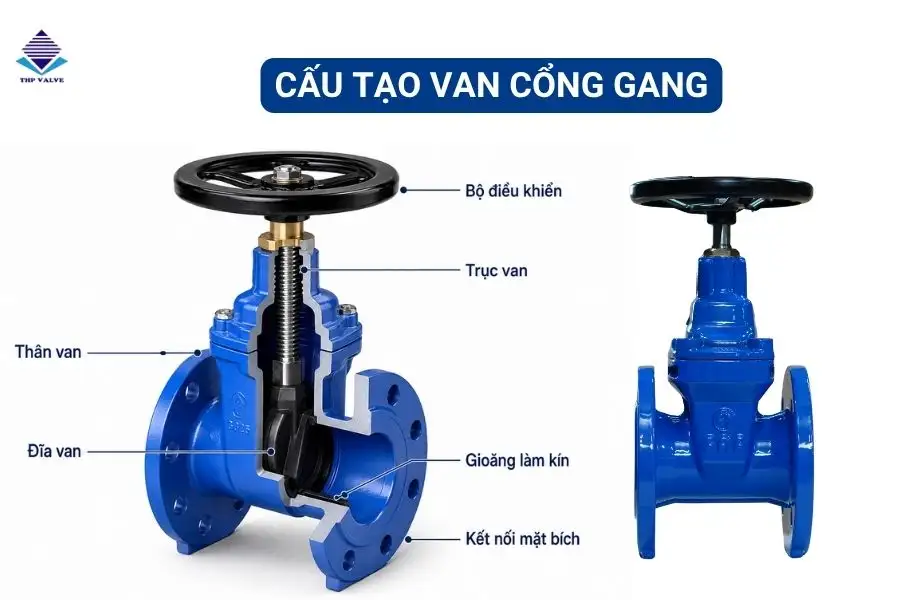

Cấu tạo van cổng gang: thân van, đĩa van, trục van, bộ điều khiển
- Thân van: được đúc nguyên khối bằng vật liệu gang các loại gang xám, gang cầu, gang dẻo…Bề mặt bên ngoài phủ sơn Epoxy màu xanh hoặc xám để chống ăn mòn, hạn chế tiếp xúc với môi trường. Thân van kết nối với đường ống dạng lắp bích, lắp ren, tùy thuộc nhu cầu sử dụng để lựa chọn.
- Trục van: được thiết kế dạng ty nổi hoặc ty chìm, mỗi loại sẽ phù hợp với điều kiện lắp đặt, không gian vận hành khác nhau. Chất liệu ty van inox hoặc gang có độ cứng tốt, chịu áp lực cao. Chức năng kết nối và truyền chuyển động từ bộ điều khiển xuống đĩa van.
- Đĩa van: có dạng cánh cổng, chất liệu gang, một số model được bọc cao su bên ngoài để tăng độ kín. Nhiệm vụ đóng mở lưu chất bằng cách nhận tác động từ trục van và nâng lên, hạ xuống.
- Gioăng làm kín: chất liệu cao su có độ đàn hồi tốt, làm kín hiệu quả. Vị trí lắp tại điểm nối bích giữa van, đường ống và bọc quanh đĩa van.
- Bộ điều khiển: được bố trí tay quay, điều khiển điện hoặc điều khiển khí nén, tùy thuộc nhu cầu sử dụng của hệ thống để lựa chọn.
Nguyên lý hoạt động của van cổng gang
Van cổng gang hoạt động tương tự các dòng van cổng khác, dựa trên chuyển động lên xuống của đĩa van và tác động từ bộ điều khiển. Cụ thể:
- Ban đầu van ở trạng thái đóng, đĩa van hạ xuống chắn ngang dòng chảy lưu chất.
- Khi cần mở van, người vận hành chỉ cần xoay tay quay theo ngược chiều kim đồng hồ hoặc cấp điện, khí nén vào bộ điều khiển. Lúc này, trục van sẽ nhận tác động và chuyển động tịnh tiến kéo đĩa van nâng lên, tạo trạng thái mở, cho phép lưu chất đi qua.
- Khi cần đóng van, cần xoay tay quay theo cùng chiều kim đồng hồ hoặc cấp điện, khí nén. Đĩa van sẽ dịch chuyển hạ xuống theo chuyển động của trục van và chặn dòng chảy, tạo trạng thái đóng.
Ưu điểm và nhược điểm của van cổng gang

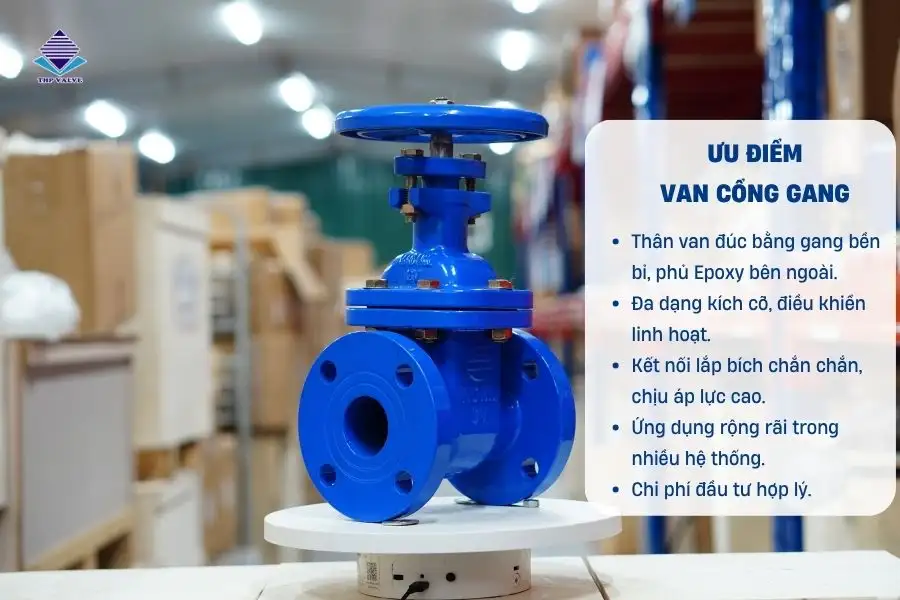

Ưu điểm vượt trội của van cổng gang
Ưu điểm:
- Kết cấu chắc chắn, độ bền cơ học cao, phù hợp với nhiều môi trường, hệ thống đường ống.
- Chất liệu thân van bằng gang các loại gang cầu, gang xám… có độ cứng cao, chống va đập mạnh, bền bỉ.
- Đa dạng kích thước, kết nối lắp ren hoặc lắp bích nhưng chủ yếu là lắp bích, thuận tiện lắp đặt trên nhiều hệ thống đường ống.
- Ty van có 2 dạng lựa chọn là ty nổi thích hợp với không gian rộng, dễ quan sát trạng thái vận hành đóng mở và ty chìm có thiết kế nhỏ gọn,phù hợp với hệ thống hạn chế diện tích.
- Thiết kế bộ điều khiển linh hoạt các dạng tay quay, động cơ điện, bộ truyền động khí nén, đảm bảo đáp ứng tốt mọi nhu cầu sử dụng của hệ thống.
- Chi phí đầu tư hợp lý, thấp hơn so với van cổng inox, thép cùng kích thước giúp tối ưu ngân sách cho hệ thống.
- Được ứng dụng rộng rãi trong các hệ thống thông thường như cấp thoát nước, PCCC, HVAC…
Nhược điểm:
- So với van bi, van bướm cùng kích cỡ, thời gian đóng mở chậm hơn, trọng lượng nặng hơn.
- Hạn chế sử dụng để điều tiết trong thời gian dài vì dễ làm mài mòn đĩa van.
Các loại van cổng gang phổ biến
Như đã giới thiệu ở trên, van cổng gang được sản xuất với nhiều kiểu thiết kế khác nhau để đáp ứng tốt mọi yêu cầu lắp đặt và vận hành của hệ thống. Dưới đây là một số dòng van cổng gang phổ biến hiện nay:
- Van cổng gang ty nổi
Là loại van cổng gang có phần trục van khi van mở sẽ di chuyển lên và nhô cao, lộ rõ ra bên ngoài, giúp người vận hành dễ dàng quan sát trạng thái hoạt động đóng mở của van. Theo đó, thường được lắp đặt trong hệ thống có không gian rộng, yêu cầu giám sát trực tiếp vận hành.

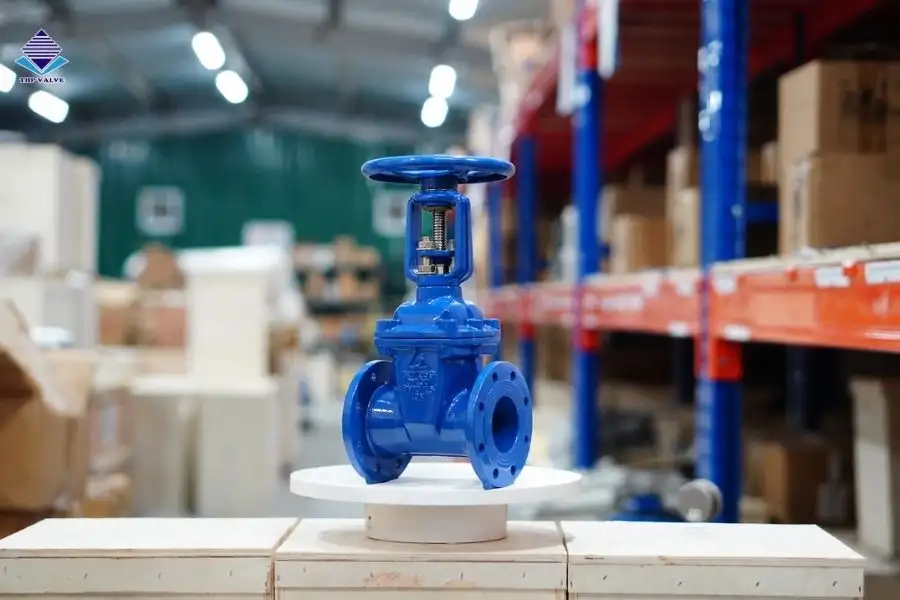

Van cổng gang ty nổi có ty van nhô ra ngoài dễ quan sát khi van đóng mở
- Van cổng gang ty chìm
Van cổng gang ty chìm ngược lại với dạng ty nổi, ty van được thiết kế nằm chìm trong thân van, không nhô ra ngoài. Khi van hoạt động sẽ không chiếm nhiều diện tích vì van không thay đổi kích thước. Vị trí lắp đặt van chủ yếu có không gian nhỏ hẹp như dưới ngầm, trên cao, dưới hầm…

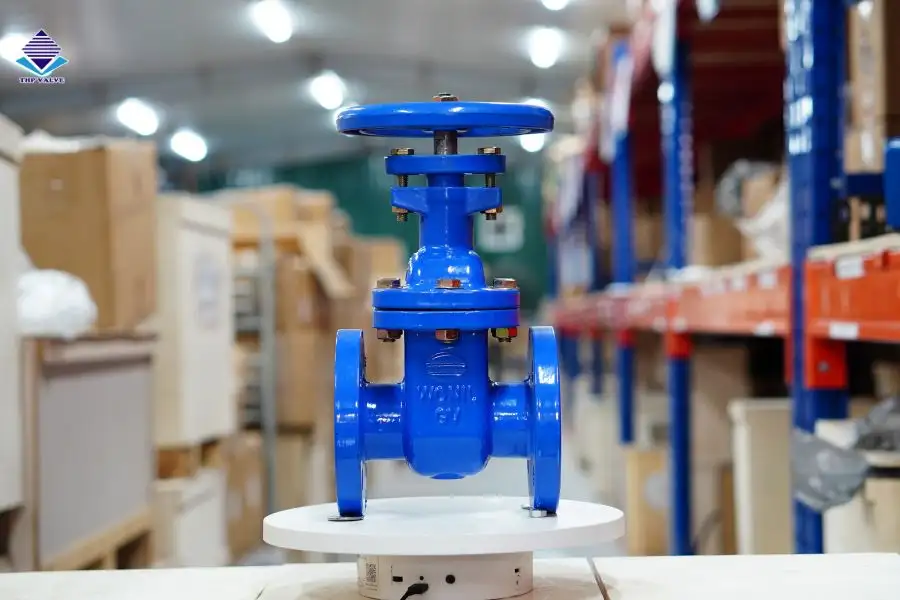

Van cổng gang ty chìm có ty van nằm chìm trong thân van
- Van cổng gang lắp bích
Đây là mẫu van sử dụng hai đầu kết nối dạng mặt bích để liên kết trực tiếp với đường ống. Ưu điểm độ chắc chắn cao, chịu áp lực tốt, làm kín hiệu quả, hạn chế tối đa tình trạng rò rỉ lưu chất ra bên ngoài. Tiêu chuẩn lắp bích thông dụng JIS10K. Đa số các thương hiệu van cổng gang đều sử dụng kết nối lắp bích, một số ít có dạng nối ren.

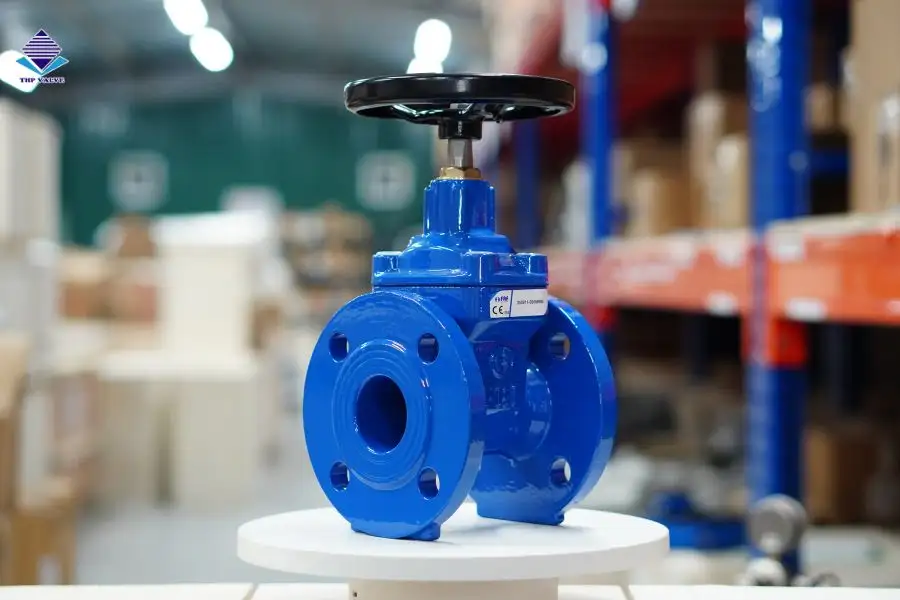

Van cổng gang lắp bích chắc chắn, chịu áp lực cao
- Van cổng gang tín hiệu điện
Sản phẩm này được thiết kế tích hợp bộ tín hiệu điện để giám sát trạng thái đóng mở của van và truyền tín hiệu về tủ điều khiển để thông báo trạng thái van đóng hoặc van mở. Hệ thống ứng dụng thông dụng nhất là PCCC cần theo dõi, giám sát từ xa và phản hồi tín hiệu nhanh nhạy.

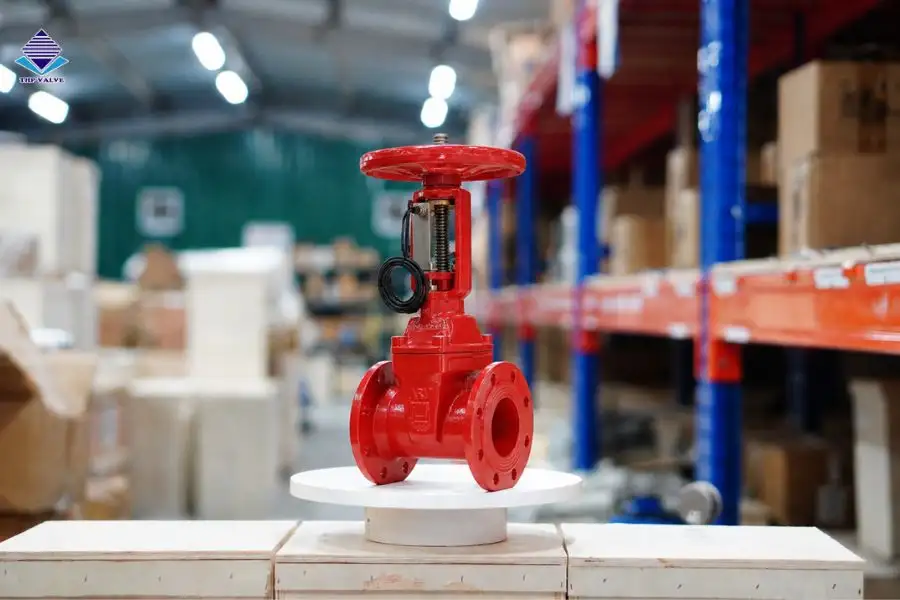

Van cổng gang tín hiệu điện thông dụng trong hệ thống PCCC
Các thương hiệu van cổng gang nổi bật
Trên thị trường hiện nay, van cổng gang được cung cấp bởi khá nhiều hãng sản xuất khác nhau, dưới đây là các thương hiệu nổi bật, được ưa chuộng trong nhiều hệ thống:

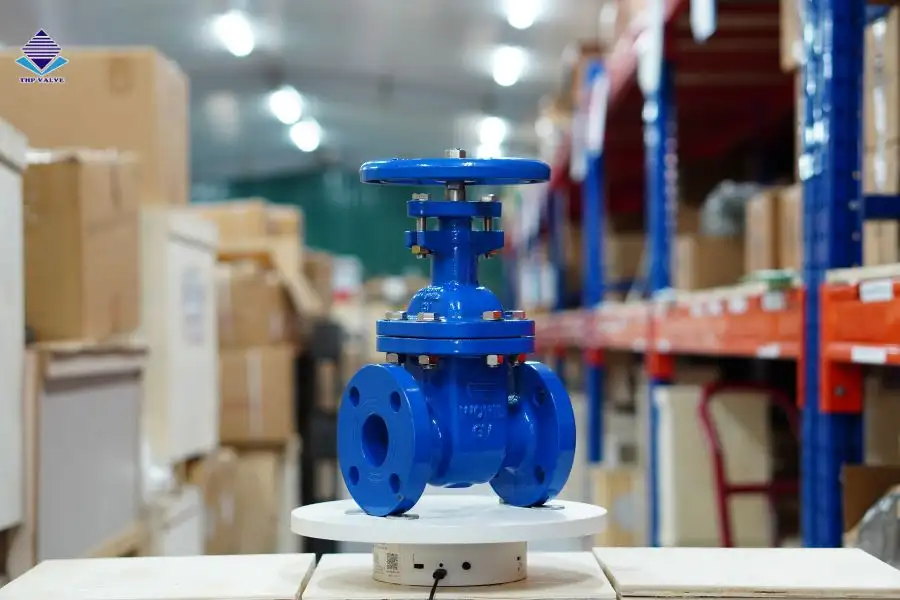

Van cổng gang Wonil
Van cổng gang Wonil là dòng sản phẩm đến từ thương hiệu Wonil Hàn Quốc với chất lượng tốt, được kiểm định nghiêm ngặt trước khi đưa ra thị trường. Thân van được chế tạo chủ yếu bằng gang đúc, ty thép, đĩa đồng. Kết cấu ty van có 2 phiên bản là ty nổi và ty chìm. Mặt trước và sau thân van được đúc nối logo, tên thương hiệu kèm các thông số kỹ thuật cơ bản để nhận diện chính hãng.
 | Thông số kỹ thuật
|

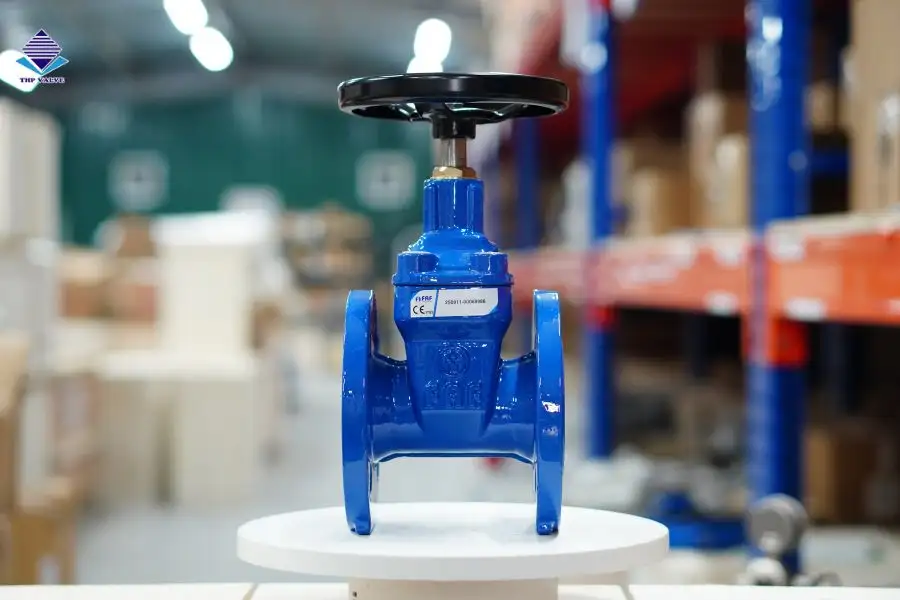

Van cổng gang FAF
Là dòng van thuộc thương hiệu FAF của Thổ Nhĩ Kỳ, được sản xuất theo tiêu chuẩn châu Âu về chất lượng. Tùy theo model, van sử dụng thân bằng gang cầu GGG50, GGG40… phủ sơn tĩnh điện Epoxy bên ngoài; trục van thép không gỉ, gioăng làm kín cao su EPDM. So với các thương hiệu khác, van cổng gang FAF có thiết kế chắc chắn, độ hoàn thiện cao và thuộc phân khúc có mức giá cao hơn. Kích cỡ van có dải đo rộng từ DN15 – DN1500, kết nối lắp ren, lắp bích, phù hợp với nhiều hệ thống.
 | Thông số kỹ thuật
|

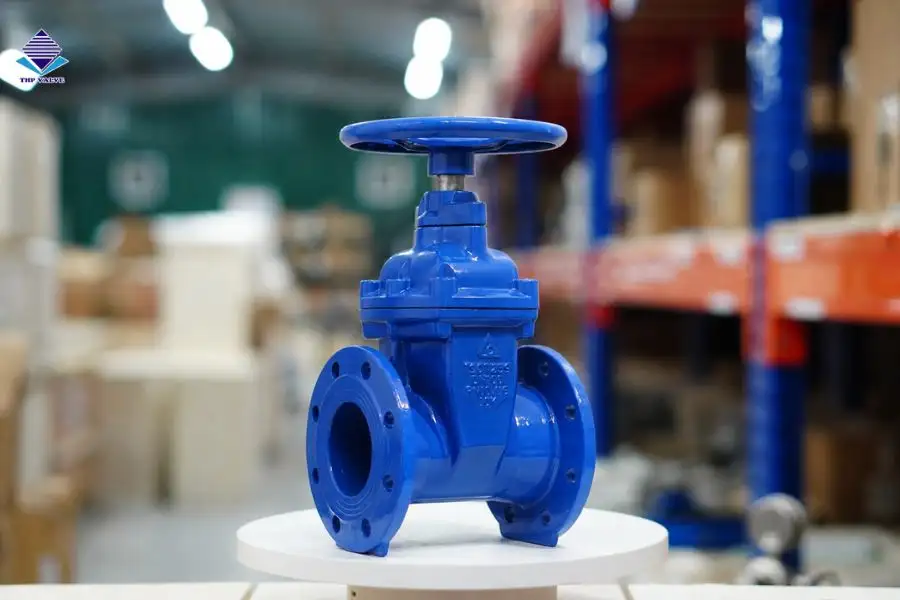

Van cổng gang ShinYi
Van cổng gang ShinYi có nguồn gốc xuất xứ từ hàng ShinYi nổi tiếng tại Đài Loan. Chất liệu thân van được đúc từ gang cầu cao cấp, phủ sơn Epoxy chống gỉ. Kích cỡ van lớn từ DN50 – DN1200, đáp ứng đa dạng yêu cầu về đường kính. Sản phẩm có mức giá phổ thông nên được ứng dụng nhiều trong các hệ thống như cấp thoát nước, PCCC, công nghiệp…
 | Thông số kỹ thuật
|
Van cổng gang được ứng dụng ở đâu?
Van cổng gang được xem là lựa chọn ưu tiên trong các hệ thống cần đóng mở hoàn toàn lưu chất và có điều kiện hoạt động thông thường. Điển hình như sau:

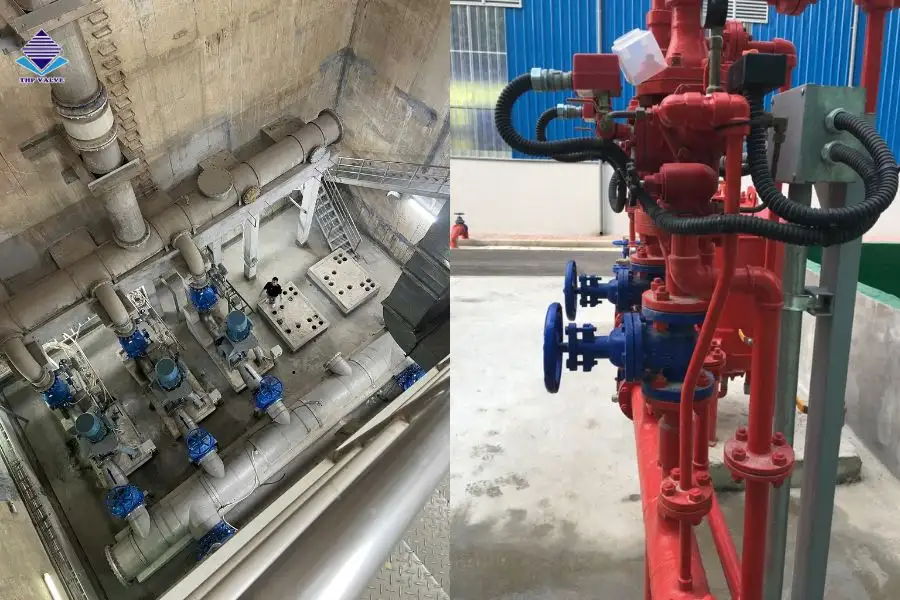

Ứng dụng thực tế van cổng gang trong các hệ thống
- Trong hệ thống cấp nước, được lắp đặt tại các tuyến đường ống chính, trạm bơm để đóng mở lưu chất.
- Trong hệ thống xử lý nước được sử dụng tại các tuyến dẫn nước thô, nước đã xử lý và các công đoạn khác trong nhà máy xử lý nước.
- Trong hệ thống HVAC được dùng trên các tuyến nước lạnh, nước tuần hoàn để đóng mở, cô lập từng khu vực khi cần thiết.
- Trong hệ thống PCCC được lắp trên các tuyến đường ống dẫn nước để phục vụ công tác PCCC.
- Trong các nhà máy, khu công nghiệp sản xuất thực phẩm, đồ uống…
- Trong hệ thống tưới tiêu nông nghiệp.
Hướng dẫn chọn van cửa gang đúng kỹ thuật
Để đảm bảo van cổng gang vận hành ổn định, hiệu quả và bền bỉ, khách hàng cần lưu ý hướng dẫn cách chọn dưới đây:

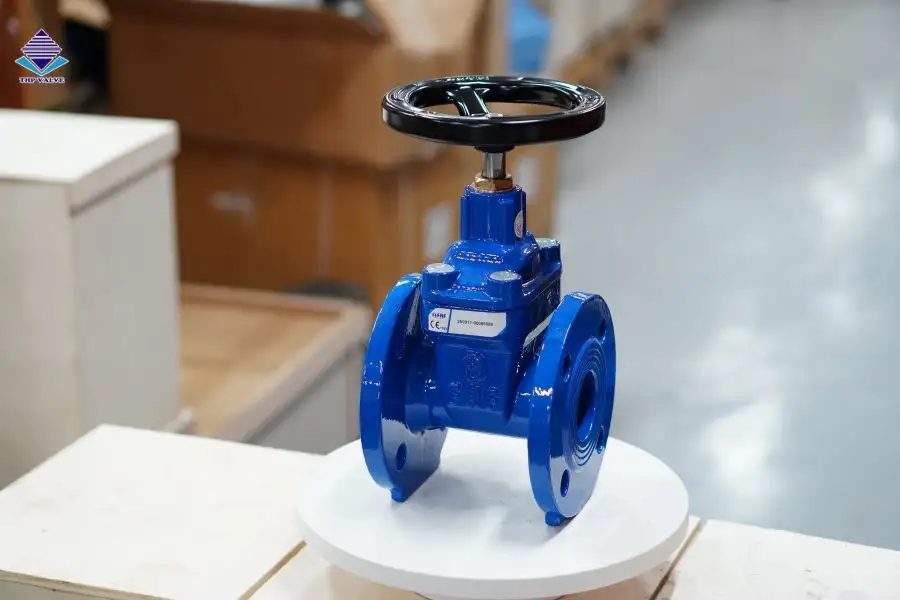

Hướng dẫn chọn van cổng gang đúng kỹ thuật
- Đầu tiên, xác định kích thước danh nghĩa của đường ống và chọn loại van có DN tương ứng.
- Kiểm tra giới hạn áp suất và nhiệt độ làm việc của hệ thống để đối chiếu, lựa chọn chủng loại van đáp ứng được điều kiện hoạt động đó. Mục đích giúp van hoạt động ổn định, tuổi thọ lâu dài và an toàn.
- Chọn ty van dạng ty nôi hay ty chìm cần căn cứ vào vị trí lắp đặt và yêu cầu giám sát trạng thái van.
- Van cổng gang chủ yếu sử dụng kết nối lắp bích nên cần kiểm tra tiêu chuẩn mặt bích của đường ống để chọn tiêu chuẩn van phù hợp.
- Chọn thương hiệu xuất xứ chất lượng, được nhiều khách hàng tin tưởng và đơn vị phân phối uy tín, cam kết sản phẩm chính hãng, bảo hành minh bạch và giá thành hợp lý.
Báo giá van cổng gang chính hãng tại Tuấn Hưng Phát
Giá thành sản phẩm luôn là yếu tố được số lượng lớn khách hàng quan tâm khi lựa chọn van cổng gang. Tuy nhiên, hầu hết các đơn vị cung cấp sẽ không có mức giá cố định bởi giá van cổng gang phụ thuộc vào rất nhiều yếu tố. Điển hình như model, kích cỡ, thương hiệu, ty nổi, ty chìm, số lượng đặt hàng, địa chỉ phân phối và tỷ giá tại thời điểm mua hàng.
Tại Tuấn Hưng Phát, chúng tôi nhập khẩu trực tiếp, cung cấp nhiều dòng van cổng gang từ các thương hiệu FAF, Wonil…với đa dạng model, kích cỡ. Sản phẩm có đầy đủ giấy tờ chứng nhận CO, CQ, bảo hành rõ ràng theo quy định của nhà sản xuất và có mức giá cạnh tranh.
Đội ngũ nhân viên Tuấn Hưng Phát luôn sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm phù hợp với yêu cầu thực tế của từng hệ thống. Nếu quý khách cần mua hàng hoặc nhận báo giá van cổng gang chính hãng, vui lòng liên hệ trực tiếp qua hotline để được tư vấn, hỗ trợ.
