Van bi tay gạt

Hiện nay, khi ngành công nghiệp đang ngày càng phát triển, việc ứng dụng van bi vào các mô hình sản xuất khác nhau là vô cùng quan trọng. Trong số các loại van bi thông dụng được sử dụng nhiều trên thị trường hiện nay có thế kể đến như van bi tay gạt, van bi tay quay, van bi điều khiển điện, van bi điều khiển khí nén… Trong bài viết này, chúng ta sẽ tìm hiểu một dạng của van bi đó là van bi tay gạt. Mời bạn đọc cùng theo dõi!

Giới thiệu van bi tay gạt

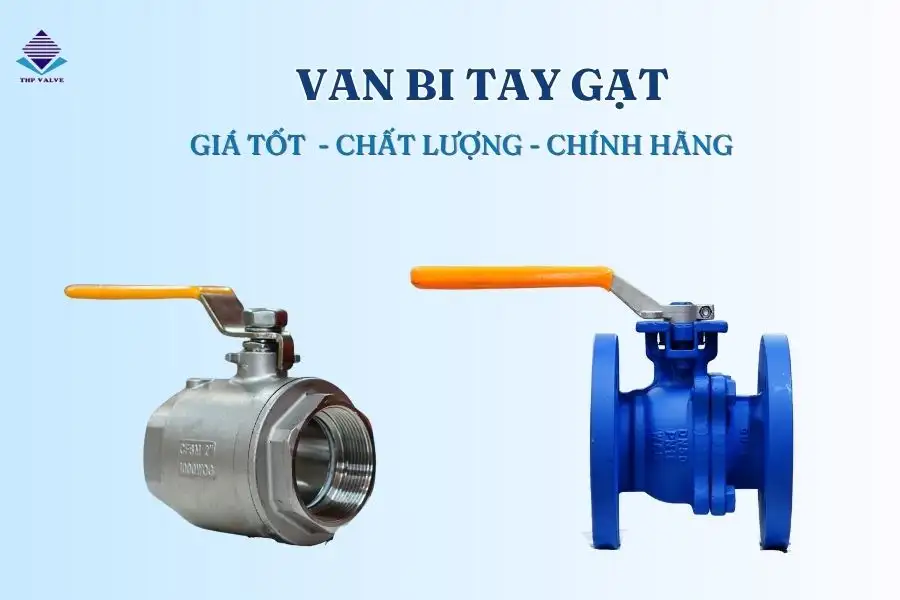

Van bi tay gạt là loại van bi điều khiển đóng mở bằng tay gạt với phần thanh tay gạt được làm từ inox giúp van được mở một cách nhanh chóng, dễ dàng, từ đó điều chỉnh được lưu lượng chất lỏng đi qua hoặc ngăn chặn hoàn toàn. Van bi là thiết bị dùng 1 quả bóng rỗng có đục lỗ, thân van được sản xuất từ nhiều chất liệu hợp kim khác nhau như: Chất liệu inox, gang, đồng, thép…và có thể kết nối với đường ống theo nhiều kiểu như: Kết nối ren, kết nối rắc co, lắp bích..

Khi van được đặt ở vị trí mở, lỗ rỗng cùng chiều với dòng chảy, chất lỏng có thể chảy qua đó. Khi xoay 90 độ, lỗ rỗng trong quả bỏng sẽ vuông góc với đường ống, ngăn chất lỏng đi qua. Van bi tay gạt thường được sử dụng trong hệ thống đường ống dẫn nước sinh hoạt, xử lý nước thải, cung cấp nước sạch…

Thông số kỹ thuật của van bi tay gạt

• Kích cỡ sản phẩm: DN15 – DN200
• Chất liệu cấu tạo: Gang, thép, nhựa, đồng, inox 304, inox 316, inox vi sinh…
• Chất liệu quả bi: Nhựa, thép, inox 304, inox 316…
• Kiểu điều khiển: Tay gạt
• Gioăng làm kín: Cao su EPDM, teflon PTFE…
• Dạng thân van: 1pc, 2pcs, 3pcs
• Kiểu lắp đặt: Lắp ren, nối hàn, lắp bích,…
• Nhiệt độ làm việc: ~ 250 độ C.
• Áp suất làm việc: PN10, PN16, PN25, PN40,…
• Thời gian đóng mở: 1 – 3 giây
• Tiêu chuẩn sản xuất: BS, ANSI, DIN, JIS
• Môi trường làm việc: Nước, khí, hơi, dung dịch, hóa chất ăn mòn…
• Xuất xứ: Đài Loan, Trung Quốc, Việt Nam, Hàn Quốc, Châu Âu…
• Thời gian bảo hành: 12 tháng
• Chứng nhận: Đầy đủ catalogue, CO – CQ

Nguyên lý hoạt động của van bi tay gạt

Phần điều chỉnh dòng chảy của van bi có hình dạng tròn và có lỗ cho vật chất đi qua. Bi được giữ chặt giữa hai vòng làm kín. Tay quay được lắp ở đầu trên của cần van, khi vặn tay quay một góc 90° thì van sẽ ở vị trí đóng hoặc mở. Van bi có độ trơn và vận hành dễ dàng hơn van nút.

Vì vậy, lực ma sát giữa bi và các vòng làm kín khi vận hành được giảm, không cần bôi trơn. Tay quay của van bi cũng giống như van nút, nằm song song với dòng chảy khi van ở vị trí mở, và vuông góc với đường ống khi ở vị trí đóng. Van bi có thể được chế tạo để dẫn dòng chảy theo nhiều hướng.

Loại van này ngoài việc đóng và mở còn có thể đổi hướng dòng chảy. Van này chỉ có độ cản trở dòng chảy nhỏ nên sự sụt áp và hiện tượng tạo xoáy khi dòng chảy qua van cũng rất nhỏ. Van bi thường không dùng cho mục đích điều chỉnh dòng chảy vì khi ở vị trí điều tiết, phần cửa van nằm trong dòng chảy sẽ bị mài mòn nhiều hơn. Tùy theo kích thước đường kính trong, van bi được chia thành van bi lỗ lớn, van bi lỗ nhỏ và van bi lỗ trung bình.

Cấu tạo của van bi tay gạt

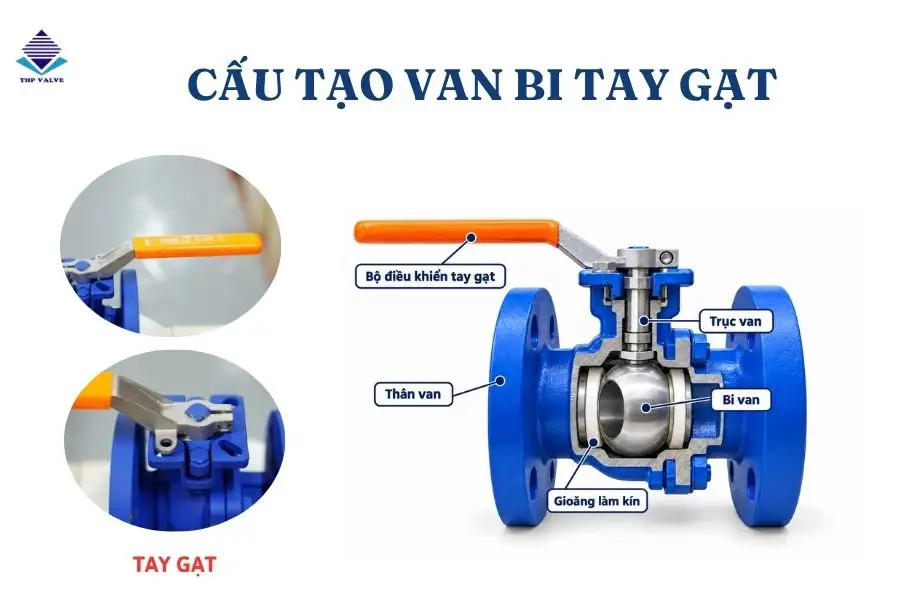

Van bi tay gạt có cấu tạo đơn giản, bao gồm hai bộ phận chính sau: Van bi và bộ phận tay gạt.

• Thân van: Là lớp vỏ van bên ngoài, có chức năng cố định và bảo vệ các phụ kiện bên trong khỏi tác động bên ngoài môi trường như: Nhiệt độ, hóa chất, va đập…nên thường được làm bằng chất liệu có khả năng chống chịu tốt như: Gang, đồng, thép, inox.
• Trục van: Được sản xuất từ inox, gang, thép, là bộ phận nhận và truyền lực momen xoắn từ tay gạt tới van bi do được kết nối với trục bi bằng đầu trục tạo thành khớp nối chắc chắn, giúp van bi tay gạt hoạt động dễ dàng, trơn tru.
• Bi van: Là bộ phận quan trọng của van bi, cho phép van bi thực hiện chức năng đóng hoặc mở. Bóng van bi thường được làm bằng inox, khoét rỗng bên trong với nhiều lỗ khác nhau bao gồm: Lỗ khoét thông nhau và lỗ khoét vuông góc với nhau, từ đó có thể kết nối với đường ống có cùng kích thước với đường kính lỗ khoét.
• Gioăng làm kín: Có chức năng làm kín vòng van, giúp chất lỏng không bị rò rỉ ra bên ngoài khi vận hành, tạo độ khít giữa bi, thân và trục van. Ngoài ra vòng làm kín còn giúp van vận hành êm ái, giảm tiếng ồn.
• Bộ phận tay gạt: Tay gạt của van bi là bộ phận nằm trên cùng của van, được thiết kế tách rời để có thể kết hợp với các kiểu vận hành khác nhau như tay gạt, điều khiển bằng khí nén, hoặc điều khiển bằng điện. Tay gạt được kết nối với trục van bằng đai ốc.

Top 9 loại van bi tay gạt ưa chuộng trong công nghiệp

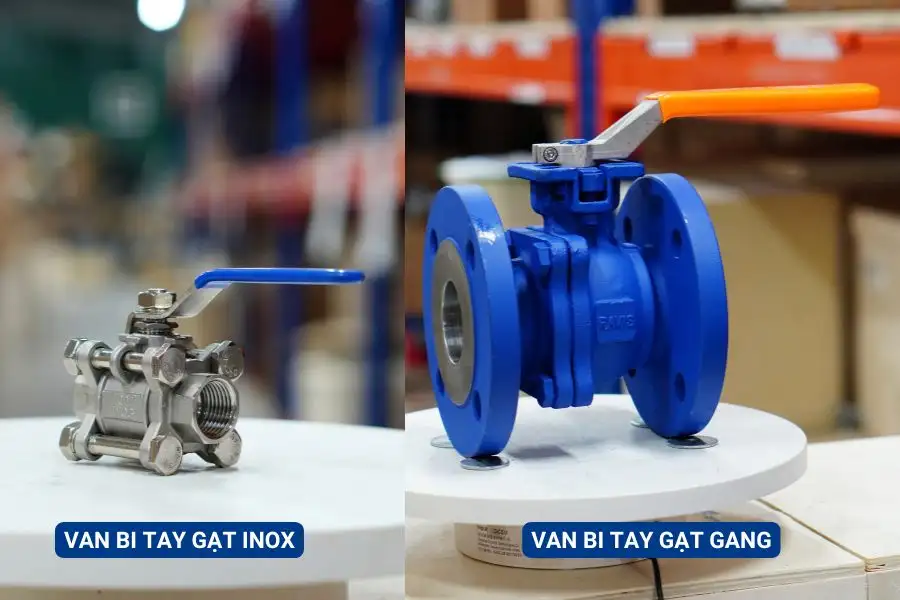

Van bi inox tay gạt

Sản phẩm có vật liệu chế tạo bằng Inox tiêu chuẩn 201, 304, 316. Van vận hành bằng tay gạt thông qua thao tác: gạt sang trái hoặc gạt sang phải. Van bi inox tay gạt được ứng dụng chủ yếu ở các hệ thống yêu cầu cao về kỹ thuật; Ở các môi trường truyền dẫn có tính ăn mòn và chịu nhiệt cao. Do chất liệu, van bi inox 304 có thể được ứng dụng rất phổ biến nhờ nhiều đặc tính: chống chịu ăn mòn tốt, chất lượng tốt hơn 201; giá thành rẻ hơn inox 316 rất nhiều.

Van bi gang tay gạt

Van bi tay gạt gang là loại van được làm bằng chất liệu gang, dùng để cho các lưu chất như hơi nóng, khí nén, nước và dung dịch đi qua hoặc ngăn chặn chúng không cho đi qua van. Van bi gang có nhiều kiểu loại và kích cỡ khác nhau, thường được sơn phủ một lớp sơn đen hoặc sơn xanh, phù hợp với nhiều hệ thống trong khu công nghiệp, dân sinh và nhiều lĩnh vực khác.

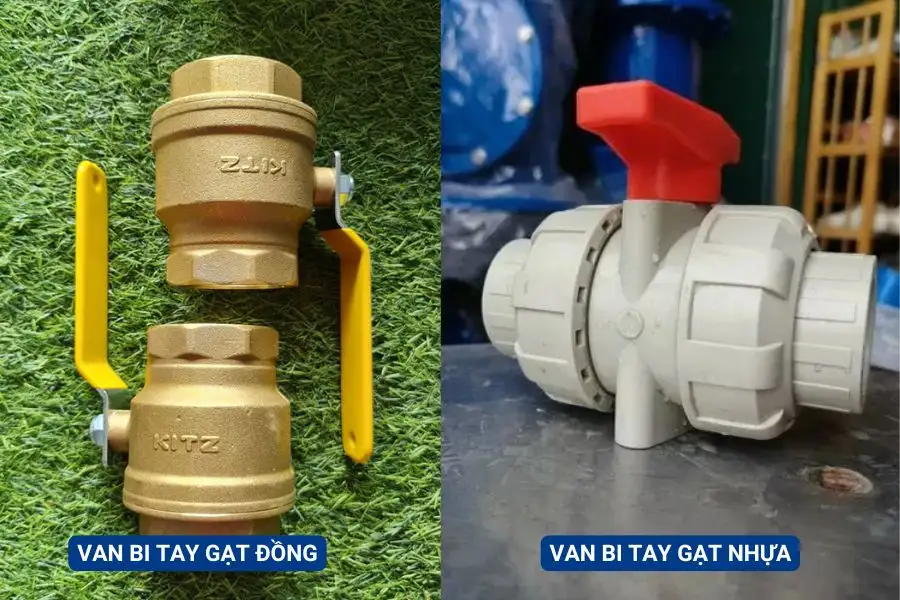

Van bi đồng tay gạt

Van bi đồng tay gạt là thiết bị thủy lực chuyên dùng cho các hệ thống đường ống nước sinh hoạt gia đình. Với phương thức vận hành bằng tay gạt đơn giản, người vận hành chỉ cần gạt tay gạt sang trái hoặc sang phải để đóng mở van, từ đó dễ dàng điều chỉnh và kiểm soát lưu lượng dòng nước theo yêu cầu.

Van bi nhựa tay gạt

Van bi nhựa là loại van dùng để đóng mở hoặc điều hướng dòng chảy trong đường ống. Van này được sử dụng rộng rãi trong các hệ thống đường ống nước, từ nhỏ đến lớn, từ các nhà máy công nghiệp đến các hoạt động sinh hoạt trong gia đình. Phần thân van làm từ nhựa PVC, uPVC, có thiết kế thân trơn bóng, nhẵn mịn giúp chống bụi bẩn bám vào, tăng thêm độ bền và tuổi thọ của sản phẩm.

Van bi tay gạt vi sinh

Đặc điểm chính của van bi vi sinh là khả năng chống ăn mòn, chống oxi hóa và chống vi khuẩn. Với cấu trúc và vật liệu chịu được áp lực, van bi inox vi sinh thường được sử dụng để kiểm soát luồng chất lỏng trong các hệ thống dẫn nước, hệ thống dẫn chất lỏng y tế, và trong các quy trình sản xuất thực phẩm và dược phẩm.

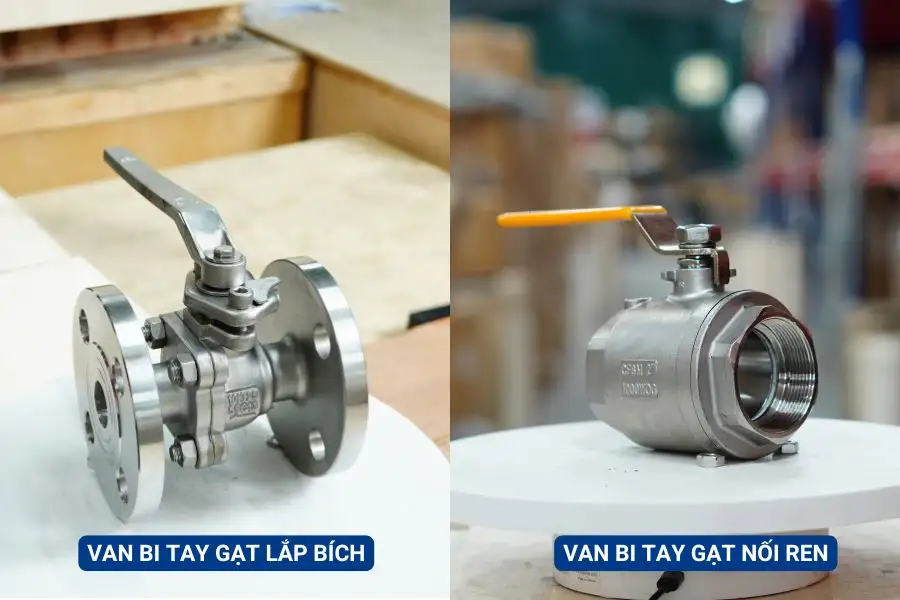

Van bi tay gạt nối ren

Van bi ren tay gạt có khả năng tháo lắp dễ dàng, giúp việc bảo trì và bảo dưỡng trở nên thuận tiện. Thân van được đúc bằng công nghệ cao, tạo ra sản phẩm chất lượng cao với khả năng chịu lực tốt, chống ăn mòn và không bị rỉ sét. Thiết kế cửa mở hiệu quả giúp giảm thiểu tối đa sự suy giảm áp suất qua van và đảm bảo dòng chảy thông suốt.

Van bi tay gạt mặt bích

Van bi này đã sử dụng các chất liệu inox kết hợp với dạng kết nối với đường ống bằng mặt bích với sử dụng bộ điều khiển tay gạt. Bộ phận điều khiển của van bi sẽ quay 1 góc 90 độ để thực hiện các bước đóng và mở van. Van bi tay gạt mặt bích thường được dùng trong những hệ thống đường ống có kích thước lớn từ DN50 trở lên. Sản phẩm có thể được lắp đặt vào đường ống dễ dàng hơn rất nhiều nhờ kiểu kết nối mặt bích. Tiêu chuẩn kết nối của van bi mặt bích có thể là JIS 10K, BS,… Hiện nay, Đơn vị nhập khẩu sẵn hàng sản phẩm van bi mặt bích inox 304 Wonil Hàn Quốc, tiêu chuẩn kết nối JIS 10K.

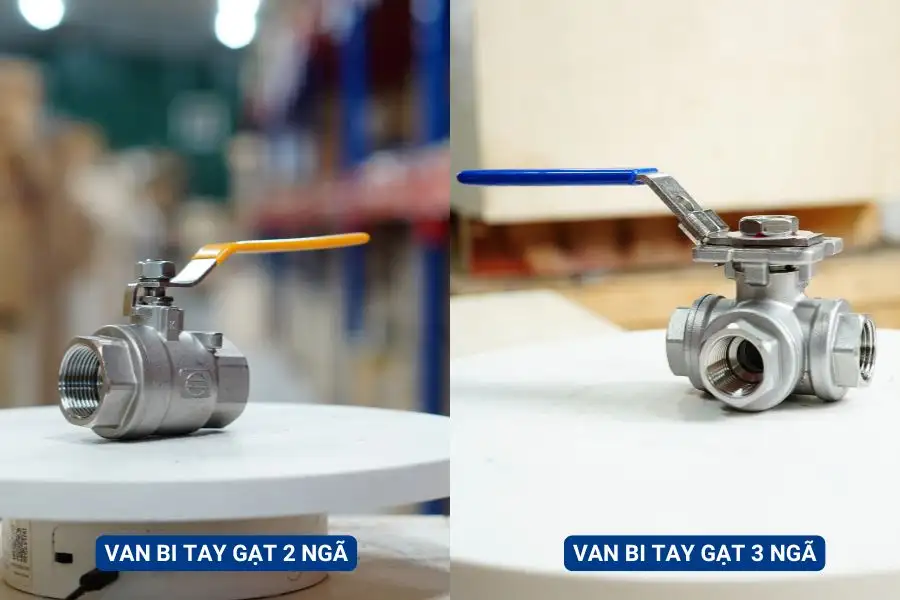

Van bi tay gạt 2 ngã

Là một thiết bị van công nghiệp dùng để đóng hoặc mở dòng lưu chất trên đường ống thông qua một quả cầu, do đó được gọi là van bi. Van có một cửa vào và một cửa ra, và tên gọi này nhằm phân biệt với van bi 3 ngã. Van thường được làm từ các chất liệu như gang, thép, đồng, nhựa. Đối với dạng lắp ren, các kích thước thông dụng là DN10, DN15, DN20, DN25, DN32, DN40, DN50. Đối với dạng mặt bích, các kích thước thông dụng bao gồm DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.

Van bi tay gạt 3 ngã

Được sử dụng để đóng mở hoặc điều chỉnh dòng lưu chất trong đường ống. Van được chế tạo từ các loại vật liệu inox 201, 304, 316, có khả năng chống rỉ sét và ăn mòn rất tốt. Van bi 3 ngã inox tay gạt có vật liệu chế tạo từ inox và có hai dạng lắp đặt: lắp ren cho những kích cỡ nhỏ và lắp bích cho kích thước lớn.

Ngoài ra van bi tay gạt còn được phân loại theo kích thước. Với các kích thước được sử dụng phổ biến trong công nghiệp và dân sinh như:

• Van bi tay gạt DN15
• Van bi tay gạt DN32
• Van bi tay gạt DN50
• Van bi tay gạt DN80

Ưu, nhược điểm của van bi tay gạt

Ưu điểm van bi tay gạt

• Cấu tạo van đơn giản, dễ sử dụng và bảo dưỡng, bảo trì.
• Làm bằng nhiều chất liệu cao cấp: nhựa, inox, đồng,…
• Đa dạng kiểu kết nối với đường ống: lắp ren, rắc co, lắp bích,…
• Có nhiều dạng van bi: van bi 1 mảnh, 2 mảnh, 3 mảnh, van bi 2 ngã hay 3 ngã.
• Nhiều kích thước khác nhau nên có thể lắp đặt cho hệ thống dân dụng hoặc công nghiệp.
• Van bi tay gạt có khả năng chịu được áp suất cao, chống va đập, chống ăn mòn và oxy hoá tốt.
• Có thể sử dụng trong nhiều môi trường khác nhau như: Nước, hóa chất, hơi nóng, gas… Khả năng chịu nhiệt cao lên đến 250 độ C và chịu được áp lực làm việc cao tới 40kgf/cm2.

Nhược điểm van bi tay gạt

• Phần tay gạt dài đôi khi gây vướng trong trường hợp lắp đặt van trong những không gian hẹp, nhỏ.
• Là loại van tay gạt nên cần người điều khiển, khó vận hành khi lắp ở những nơi khó hoặc ở trên cao.
• Van bi tay gạt bị hạn chế kích thước lớn trên DN200. Nếu cần mua loại có size to cần đặt trước để sản xuất theo yêu cầu.

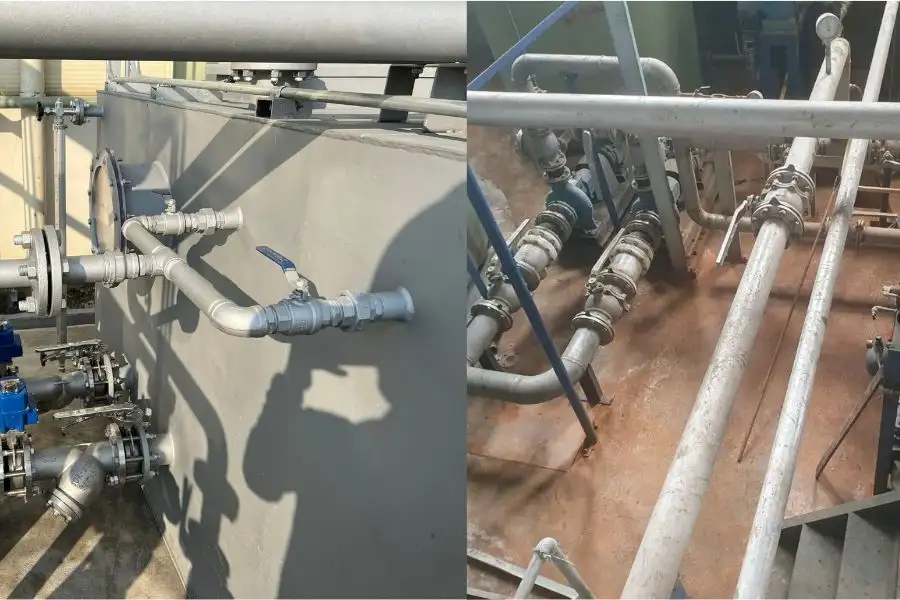

Ứng dụng của van bi tay gạt trong công nghiệp

Van bi là dòng được thiết kế nhỏ gọn nhất trong các loại van công nghiệp hiện nay, chúng được ứng dụng nhiều trong các hệ thống, đường ống như:

• Hệ thống xử lý nước sach, nước thải,…hệ thống cấp nước khu dân cư, khu tập thể, nhà trường, bệnh viên,…
• Hệ thống nhà máy dược phẩm, thực phẩm, sản xuất rượu bia, nước giải khát,…
• Van bi tay gạt ứng dụng trong các trang trại, khu chăn nuôi, tưới tiêu ruộng vườn,…
• Ứng dụng trong lĩnh vực, hệ thống xử lý hóa chất, hợp chất ăn mòn như axit, bazo,…

Những lưu ý khi lựa chọn van bi tay gạt

• Tùy theo điều kiện môi trường sử dụng để lựa chọn chất liệu van bi bằng đồng hay inox 201, inox 316 hay inox 304.
• Tùy theo kết cấu đường ống có thể lựa chọn van bi tay gạt nối ren hoặc nối bích.
• Kích cỡ của đường ống tại vị trí muốn lắp đặt van là bao nhiêu để lựa chọn van có kích cỡ phù hợp.
• Áp lực của hệ thống là bao nhiêu để lựa chọn van bi có áp lực làm việc phù hợp.
• Nhiệt độ tối đa hệ thống cần chịu tải là bao nhiêu. Thông số này giúp lựa chọn sản phẩm có dải chịu nhiệt phù hợp.

Ngoài ra để có thể lựa chọn được loại van bi tay gạt phù hợp, quý khách hãy liên hệ với chúng tôi để được nhân viên tư vấn và hỗ trợ nhanh nhất, nhằm đưa ra giải pháp và sản phẩm phù hợp giúp đáp ứng tốt nhu cầu khách hàng và nâng cao hiệu suất hoạt động.

Bảng giá van bi tay gạt inox chi tiết mới nhất

Tham khảo bảng báo giá van bi inox tay gạt mặt bích nhập khẩu Hàn Quốc:

Giá của dòng van bi tay gạt tùy thuộc vào kích cỡ và chất liệu cấu tạo nên sản phẩm. Mỗi dòng sẽ có mức giá khác nhau và được chúng tôi cân đối hợp lý nhất cho khách hàng. Liên hệ ngay với Tuấn Hưng Phát để nhận bảng giá van bi tay gạt chính xác nhất.

Đơn vị cung cấp van bi tay gạt chất lượng, giá rẻ

Công ty TNHH Thương Mại Tuấn Hưng Phát là đơn vị phân phối các loại van bi tay gạt chất lượng tốt và giá cả cạnh tranh cao trên thị trường van công nghiệp Việt Nam. Khi mua hàng tại Tuấn Hưng Phát cam kết:

• Sản phẩm chất lượng, chính hãng: Van bi tay gạt được nhập khẩu trực từ nhà máy Wonil – Hàn Quốc, sản xuất theo công nghệ Châu Âu, đạt các tiêu chuẩn chất lượng quốc tế, đảm bảo độ bền và tính năng hoạt động của thiết bị.
• Giá thành sản phẩm cạnh tranh: Tuấn Hưng Phát cung cấp van bi tay gạt số lượng lớn, có sẵn hàng tại kho cam kết đáp ứng được mọi yêu cầu của khách hàng với nhiều ưu đãi hấp dẫn.
• Mẫu mã đa dạng: Với dòng van bi có nhiều kích thước, chất liệu, mẫu mã kiểu dáng khác nhau mang đến giải pháp tối ưu nhất cho hệ thống vận hành.
• Chính sách rõ ràng, uy tín: Tuấn Hưng Phát có đội ngũ nhân viên giàu kinh nghiệm, chuyên môn cao cùng với chính sách bán hàng, bảo hành rõ ràng, đảm bảo mọi quyền lợi của khách hàng tốt nhất.
