Van bướm điều khiển điện KosaPlus xuất xứ Hàn Quốc là một dòng van được Tuấn Hưng Phát độc quyền nhập khẩu và đang được phân phối trên thị trường. Dòng van này có khá nhiều đặc điểm cũng như cấu tạo riêng và vượt trội so với những dòng van khác. Cụ thể như thế nào chúng ta cùng theo dõi bài viết dưới đây nhé!
Van bướm điều khiển điện Kosaplus là gì?
Van bướm điều khiển điện KosaPlus là dòng van được lắp đặt trên các hệ thống với chức năng: ĐÓNG – ngăn dòng lưu chất lại, MỞ – cho phép dòng lưu chất đi qua hoàn toàn mà không bị cản trở. Sản phẩm được cấu tạo từ van bướm và bộ điều khiển điện thương hiệu KosaPlus giúp dễ dàng vận hành và điều chỉnh van. Hai bộ phận này được kết nối trực tiếp thông qua trục van.
Van bướm điều khiển điện KosaPlus Hàn Quốc
Phần than van thường được chế tạo từ các chất liệu có đặc tính ăn mòn tốt, oxi hóa cao,…điển hình như inox, gang, nhựa,…Còn bộ điều khiển điện kết hợp cùng được gắp ở trên đầu van, vỏ ngoài đươc làm từ hợp kim nhôm. Sử dụng các nguồn điện áp phổ biến và thông dụng với hệ thống: 24V, 220V, 380V và các mức điện áp này đều thuộc dòng một chiều.
Cũng như các van bướm điện khác, sản phẩm hãng KosaPlus được sử dụng để lắp đa dạng các kích thước của đường ống. Hay nói một cách dễ hiểu là dòng van đa dạng kích thước, với kích thước đường ống nào thì van đều có kích thước thích hợp. Với những ưu điểm lớn về kích thước và chất liệu thì van được sử dụng trong những đường ống dẫn nước, khí hoặc gas… và nhiều kiểu hệ thống khác.
Về cơ bản, dòng van bướm điện KosaPlus này vẫn vận hành chủ yếu theo cơ chế điều khiển đóng mở tự động. Tuy nhiên chúng vẫn được thiết kế kèm bộ phận tay quay để có thể vận hành thủ công cho van trong trường hợp không thể cấp nguồn điện như mất điện hoặc trục trặc sự cố về hệ thống điện.
Thông số kỹ thuật
- Kích thước van: DN40 – DN500
- Chất liệu thân và cánh van: Gang, Inox, nhựa, thép
- Chất liệu tạo ra vỏ động cơ: Hợp kim nhôm
- Tiêu chuẩn bảo vệ: IP68
- Nguồn mức điện áp sử dụng: 24V, 220V, 380V
- Kiểu vận hành đóng mở van: ON/OFF, Tuyến tính
- Tín hiệu In – Out: 4-20mA
- Kiểu kết nối phổ biến của van: Bích kẹp Wafer, hai mặt bích
- Tiêu chuẩn kết nối mặt bích thông dụng: JIS – BS – DIN – ANSI
- Nhiệt độ van hoạt động tốt: Max 180 độ C
- Áp lực làm việc: PN16
- Hãng sản xuất: KosaPlus
Cấu tạo van bướm điều khiển điện KosaPlus Hàn Quốc
Vạn bướm điều khiển điện Kosaplus Hàn Quốc được cấu tạo gồm 2 thành phần riêng biệt: thân van bướm và bộ truyền động bằng điện. Dưới đây là cụ thể thông tin chi tiết về từng bộ phận:
Thân van bướm
Loại van bướm điện KosapPlus này được chế tạo từ những chất liệu điển hình như: gang, inox, thép, nhựa…gioăng làm kín bằng cao su EPDM hoặc PTFE đáp ứng được mọi điều kiện môi trường khác nhau từ môi trường có tính ăn mòn như hóa chất, nước thải… đến môi trường có áp lực, nhiệt độ cao như hơi nóng, khí nén… Thân van kết nối với đường ống kiểu lắp bích hoặc kẹp Wafer.
Thân van bướm gang cánh inox
Bộ truyền động điện
Bộ điều khiển điện Kosaplus Hàn Quốc được sản xuất trên dây chuyền công nghệ đạt chuẩn Châu Âu. Với chất liệu hợp kim nhôm nguyên khối, bên ngoài được sơn phủ Epoxy màu xanh. Tiêu chuẩn kháng nước, kháng bụi đạt IP68 giúp bảo vệ các chi tiết bên trong trong điều kiện lắp đặt có độ ẩm cao, khói bụi nhiều. Ngoài ra, bộ điện này cũng có 2 cách thức vận hành chính là dạng ON/OFF và tuyến tính theo góc.
Bộ điều khiển điện Kosaplus Hàn Quốc
Nguyên lý hoạt động van bướm điều khiển điện Hàn Quốc
Van bướm điều khiển điện Hàn Quốc được vận hành hoàn toàn tự động theo cơ chế cấp nguồn điện áp để chuyển hóa điện năng thành động năng. Cụ thể, khi van ở trạng thái đóng, chúng ta tiến hành cấp nguồn điện áp thích hợp 24V, 220, hoặc 380V cho hệ thống. Khi đó điện năng sẽ được động cơ chuyển hóa thành động năng và tác động lên trục van, từ đó khiến đĩa van dịch chuyển sang trạng thái mở.
Ngược lại, nếu muốn đóng van chỉ cần cấp nguồn điện áp, van sẽ vận hành về trạng thái đóng không cho lưu chất đi qua. Tại mỗi thời điểm kết thúc hành trình công tắc giám sát của bộ truyền động đều sẽ tự động ngắt điện để đảm bảo an toàn cho hệ thống, tránh tình trạng cháy hoặc chập điện.
Phân loại van bướm điều khiển điện Kosaplus
Tùy chọn chất liệu thân van
Thân van bướm được lắp bộ điều khiển điện KosaPlus tại Tuấn Hưng Phát được đặt hàng từ Wonil Hàn Quốc. Chúng có một số tùy chọn về vật liệu chế tạo như sau:
Van bướm điều khiển điện KosaPlus: thân gang cánh inox
Đây là dòng van bướm điều khiển điện KosaPlus có thân van bằng chất liệu gang xám, cánh van – ty van bằng inox, gioăng làm kín bằng EPMD. Loại sản phẩm này chủ yếu được ứng dụng cho môi trường nước, khí, gas… Điện áp sử dụng cho dòng này theo tùy chọn 24V, 220V, 380V.
 |
|

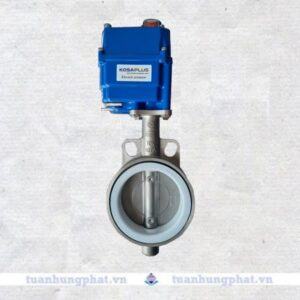

Van bướm điều khiển điện KosaPlus chế tạo từ inox
Dòng van này thường được ứng dụng trong các nhà máy chế biến thực phẩm, nhà máy xử lý nước thải… Van bướm điều khiển bằng điện có thân van bằng inox 304, gioăng teflon chống chịu nhiệt, ăn mòn tốt.
 |
|
Van bướm điều khiển điện KosaPlus bằng nhựa
Thân van bướm nhựa PVC, uPVC, ty van bằng inox, gioăng teflon PTFE chịu nhiệt kém; song lại có khả năng chống ăn mòn từ axit, hay hóa kiềm tốt. Chúng thường ứng dụng cho các môi trường nước thải có hàm lượng hóa chất cao, hóa chất nồng độ cao,…
 |
|
Van bướm điện KosaPlus tùy chọn điện áp sử dụng
Tùy vào nhu cầu sử dụng và điều kiện trang bị hạ tầng của hệ thống mà chúng ta sử dụng nguồn điện phù hợp; tránh lãng phí và hư hại đến các thiết bị, máy móc trong hệ thống.
- Điện áp 220VAC: Đây là nguồn điện áp phổ biến tại Việt Nam. Cũng vì vậy, nhu cầu thị trường cho dòng van bướm điều khiển điện 220V tương đối nhiều.
- Điện áp 24VDC: Nguồn điện này rất an toàn; thường thấy trong các hệ thống phòng cháy,…
- Điện áp 380V: Nguồn điện này đơn vị lưu kho ít nhất. Song cũng có khả năng cung cấp nhất định.
Những nguồn điện áp phổ biến
Tùy chọn chức năng vận hành
Trong thực tế, nhu cầu điều tiết hay đóng/mở dòng lưu chất trong mỗi hệ thống là khác nhau. Vì vậy, tùy chọn này sẽ giải quyết vấn đề hệ thống của bạn cần đóng/mở hay điều tiết dòng lưu chất.
- Van bướm điều khiển điện KosaPlus loại tuyến tính: Tên gọi sản phẩm van bướm điều khiển điện tuyến tính – đóng mở theo góc. Sản phẩm có khả năng điều khiển đóng mở theo các góc khác nhau (góc giữa đĩa van và thân van).
- Van bướm điện KosaPlus loại ON/OFF: Tên gọi sản phẩm là van bướm điều khiển điện KosaPlus dạng ON/OFF – đóng mở hoàn toàn. Sản phẩm có chức năng đóng mở 100%, điều khiển cánh van xoay đủ 1 góc 90º.
>>> Công ty Tuấn Hưng Phát độc quyền phân phối Van bướm điện Haitima. Hân hạnh được đón tiếp Quý Vị!
Tùy chọn về kiểu kết nối
- Van bướm Wafer đa tiêu chuẩn: Kiểu kết nối dạng kẹp này rất phổ biến nhờ tiện ích dùng cho mọi tiêu chuẩn mặt bích.
- Van bướm mặt bích: tiêu chuẩn JIS 10K/BS/DIN là những tiêu chuẩn mặc định cho các sản phẩm có kiểu kết nối này của Hàn Quốc.
Đặc điểm nổi bật của van bướm điều khiển điện KosaPlus Hàn Quốc
- Thiết kế đơn giản, nhỏ gọn, phù hợp với việc điều tiết lưu chất trên hệ thống đường ống và tự động hóa.
- Phần van bướm được chế tạo bằng những chất liệu có độ bền cao, khả năng chịu áp lực, nhiệt độ cao tốt, hoạt động bền trong môi trường có điều kiện khắc nghiệt.
- Bộ điều khiển điện được sản xuất bởi thương hiệu hàng đầu Hàn Quốc – Kosaplus.
- Cơ chế vận hành hoàn toàn tự động nhờ nguồn điện áp thích hợp được cấp vào, cụ thể khi van ở trạng thái đóng, nếu được cấp điện sẽ chuyển sang trạng thái mở và ngược lại.
- Thời gian đóng mở nhanh, thông thường chỉ từ 3 – 5 giây, giúp hệ thống không chỉ tiết kiệm thời gian mà còn chi phí vận hành.
- Loại van bướm điều khiển điện Hàn Quốc này với chất liệu tốt nên phù hợp với hệ thống có quy mô lớn và dòng van này có kích cỡ đường ống lớn vì cơ chế vận hành hoàn toàn tự động khi được cấp nguồn điện vào.
- Với những ưu điểm trên thì van có khả năng vận hành tốt ở đa dạng môi trường làm việc khác nhau bởi được chế tạo từ nhiều dòng vật liệu khác nhau.
Các ứng dụng của van bướm điều khiển điện Hàn Quốc
Dòng van bướm điều khiển bằng điện KosaPlus là thiết bị được sử dụng nhiều trong những hệ thống khác nhau. Nó rất phong phú và đa dạng trong công nghiệp hiện nay. Những hệ thống điển hình mà van bướm hoạt động:
- Sử dụng để đóng – mở và điều tiết lưu chất trong hệ thống nhà máy nước sạch, nước thải.
- Ứng dụng trong hệ thống hơi nóng và khí nén.
- Hoạt động trong hệ thống tưới tiêu tự động trong ngành nông nghiệp.
- Lắp đặt trong thủy lợi và thủy điện.
- Ứng dụng trong hệ thống nước tự động trong chăn nuôi, những hệ thống sản xuất có hóa chất, chất ăn mòn.
- Bên cạnh đó, còn được sử dụng trong hệ thống phòng cháy chữa cháy ở tòa nhà, khu chung cư.
Tại sao nên sử dụng van bướm điều khiển điện KosaPlus?
Hiện nay, dòng van bướm KosaPlus được đánh giá là một sản phẩm vô cùng chất lượng, giá thành phải chăng. Bên cạnh đó, thiết bị còn được làm từ nhiều chất liệu khác nhau như: inox, nhựa và sử dụng bộ điều khiển điện để có thể hoạt động tự động. Dưới đây là những lý do mà bạn nên sử dụng dòng van bướm này.
Thân van được làm từ nhiều vật liệu khác nhau
Với phần thân van bướm được làm từ những chất liệu khác nhau như: inox 304, 316, nhựa, gang. Vì vậy, sản phẩm có thể đáp ứng được các môi trường đòi hỏi độ sạch cao, không bị rỉ sét ăn mòn hoặc hoạt động được trong môi trường nước sạch.
Những chất liệu chế tạo thân van bướm điều khiển điện KosaPlus – Hàn Quốc
Ngoài ra, thiết bị còn hoạt động tốt trong mức nhiệt độ từ -5 cho đến 180 độ C. Nên trong những nhà máy sản xuất thực phẩm, nước sạch hoặc là những môi trường có áp lực, độ ăn mòn cao như hóa chất, chất thải.

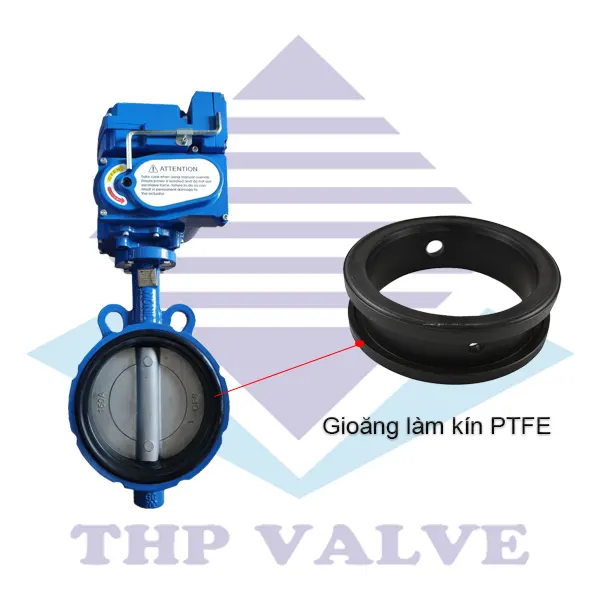

Gioăng PTFE có thể dùng cho hóa chất
Với loại gioăng PTFE là loại gioăng có độ bền cao, chống chịu được những lưu chất có độ ăn mòn tốt, gioăng này có thể hoạt động trong môi trường có nhiệt độ lên tới 270 độ C. Nên nó phù hợp với các môi trường: hóa chất, chất thải…
Van bướm điều khiển điện sử dụng gioăng làm kín PTFE, hoạt động tốt trong môi trường hóa chất
Bộ điều khiển điện có mức điện áp đa dạng
Bộ điều khiển điện KosaPlus được sản xuất với những mức điện áp 220V, 110V, 24V hoặc 380V rất tiện lợi. Loại bộ điều khiển điện có khả năng chống bụi, chống nước đạt chuẩn IP67, giúp cho đầu điện được hoạt động ổn định, có độ an toàn trong những môi trường có độ bụi cao và ngập nước sâu đến 1m trong vòng 30 phút.
Bộ điều khiển điện KosaPlys – Hàn Quốc với mức điện áp 220V, 24V, 380V
Ngoài ra, bộ điều khiển điện KosaPlus chia ra làm 2 dạng: dạng đóng – mở hoàn toàn ( kiểu On/Off) và khả năng điều tiết đóng – mở theo góc ( kiểu tuyến tính). Đây được xem là ưu điểm lớn nhất của van.
Chất lượng vượt trội của van bướm điều khiển điện KosaPlus
Đây là dòng van bướm điện KosaPlus cao cấp nhất hiện nay nên giá thành cũng cao hơn. Vì vậy, đối với những hệ thống nhỏ có kích thước dưới D90 có không gian vận hành thì ta có thể sử dụng dòng van bướm cơ như: van bướm tay gạt, van bướm tay quay… Giúp tiết kiệm được chi phí đầu tư.
Với những hệ thống đòi hỏi cao về kỹ thuật, môi trường có độ ăn mòn cao, có áp lực và nhiệt độ lớn, quý khách nên lựa chọn dòng van bướm điều khiển điện KosaPlus là tốt nhất. Vì cơ chế hoạt động tự động, người vận hành không cần tiếp xúc trực tiếp với môi trường, không ảnh hưởng đến sức khỏe.
Thương hiệu KosaPlus Hàn Quốc
Thương hiệu KosaPlus là một thương hiệu nổi tiếng tại Hàn Quốc. Là thương hiệu nổi tiếng về những sản phẩm điều khiển bằng điện, bằng khí nén cao cấp và được đánh giá rất cao và nhận được rất nhiều phản hồi tốt trong nhiều năm qua.
Với thiết kế nhỏ gọn nên phù hợp với các không gian chật hẹp, môi trường có chứa chất độc hại, nhiệt độ cao mà người vận hành không thể tiếp xúc trực tiếp được. Thì dòng van bướm điều khiển điện chính là sự lựa chọn số 1.
Kích thước đa dạng và có sẵn số lượng lớn
Dòng van bướm điện KosaPlus có kích thước từ nhỏ đến lớn: DN50, DN65, DN80, DN100, DN125, DN150,… DN500. Với lợi thế có nhiều kích thước khác nhau nên đáp ứng được nhiều kích thước đường ống khác nhau. Giúp cho khách hàng có thể dễ dàng lựa chọn ra loại van phù hợp với đường ống, thuận tiện cho việc thi công lắp đặt.
Cách lắp đặt van bướm điều khiển điện KosaPlus
Khách hàng cần được tư vấn và chọn dòng van bướm KosaPlus phù hợp với hệ thống, môi trường cũng như mục đích sử dụng của mình. Bước tiếp theo, quý khách cần quan tâm đến chính là: lắp đặt van bướm điều khiển điện KosaPlus sao cho đúng để hệ thống hoạt động được hiệu quả. Và dưới đây là những bước lắp đặt van bướm mà Tuấn Hưng Phát muốn chia sẻ với bạn như sau:
Những bước lắp đặt van bướm điều khiển điện KosaPlus vào trong hệ thống
Công tác chuẩn bị dụng cụ
Trước khi lắp đặt, ta cần kiểm tra cũng như chuẩn bị đầy đủ dụng cụ để thuận tiện cho việc lắp van vào hệ thống. Dưới đây là một số dụng cụ ta cần chuẩn bị:
- Mặt bích: Đối với những hệ thống có kích thước lớn, ta cần chuẩn bị 2 mặt bích phù hợp với tiêu chuẩn mặt bích của hệ thống. Với sự tương thích này, giúp việc hàn hoặc dán keo khi kết nối hệ thống với van có độ chắc chắn, tạo độ kín tốt nhất.
- Gioăng làm kín: Đối với phụ kiện này, bạn nên chuẩn bị đến 2 cái. Vì bộ phận này giúp van làm kín, tránh được những lưu chất đường ống rò rỉ trong khi vận hành.
- Bulong: Chi tiết này được dùng để kết nối mặt bích với đường ống. Và tùy thuộc vào số lỗ trên mặt bích của van bướm mà chúng ta chuẩn bị số bulong tương ứng.
Hướng dẫn lắp đặt chi tiết từng bước
Bước 1: Đặt van bướm vào giữa 2 mặt bích của đường ống
Khi đặt van bướm vào 2 mặt bích đường ống xong, ta cần đặt làm sao cho các lỗ bulong mặt bích sẽ trùng khớp với lỗ tròn định vụ của thân van bướm. Tất cả nên định hình trước khi đưa van vào.
Bước 2: Xỏ các bulong và đai ốc vào lỗ mặt bích
Xỏ bulong, đai ốc vào mặt bích nhằm liên kết mặt bích với van bướm. Tiếp đến, ta cần điều chỉnh gioăng cao su khớp với mặt bích, các bulong và tiến hành siết đều và chặt bulong.
Bước 3: Tiến hành kết nối
Tiến hành hàn điểm ( đối với van kim loại nối ống kim loại) hoặc dán điểm keo mặt bích với đường ống ( sử dụng van nhựa hoặc nối ống). Tuy nhiên, có một lưu ý là: bạn nên sử dụng phương pháp hàn điểm để không gây nóng và dẫn đến tình trạng hỏng van.
Bước 4: Tiến hành tháo van bướm ra khỏi đường ống
Khi hàn điểm đủ để cố định được mặt bích với ống. Phương pháp hàn điểm sẽ được tiến hành trên toàn chu vi ống. Điều này, đảm bảo được độ chắc chắn, tránh việc xê dịch mặt bích và đường ống.
Bước 5: Tiến hành hàn cố định 2 mặt bích
Tiếp đến, cần hàn cố định 2 mặt bích vào đầu đường ống một cách cẩn thận. Tránh việc lưu chất rò rỉ qua mối hàn trong quá trình làm việc. Đây là bước hàn hoặc dán keo chính thức, chất lượng đường hàn hoặc đường dán keo quyết định đến chất lượng toàn bộ của hệ thống.
Bước 6: Thực hiện lại bước 1 sau khi 2 mặt bích hàn đã nguội
Đến bước này, quý khách tiến hành lắp ghép chính xác, điều chỉnh tư thế van sao cho việc vận hành được thuận tiện nhất.
Bước 7: Căn chỉnh lại vị trí của van bướm
Ở bước này cần căn chỉnh, điều chỉnh các vị trí bulong. Xỏ tất cả các bulong và đai ốc vào, để đảm bảo không có vị trí nào không thể lắp đặt. Từ đó, ta cần siết nhẹ từng vị trí. Tuy nhiên, khi siết quý khách không nên siết chặt đai ốc tránh làm ảnh hưởng đến van.
Bước 8: Thử nghiệm
Khi lắp đặt các bước xong, ta cần tiến hành thử mở van hoàn toàn nhằm đảm bảo đĩa van có thể mở – đóng một cách tự do hay là bị kẹt trong đường ống.
Bước 9: Siết chặt đều các bulong ở mặt bích
Ở bước này, bạn cần siết chặt bulong ở toàn bộ 2 mặt bích cho đến khi van bướm được cố định thật chắc chắn trên đường ống. Ở bước này, chúng ta cần siết đai ốc với bulong để đảm bảo được độ kín khít giữa mặt bích.

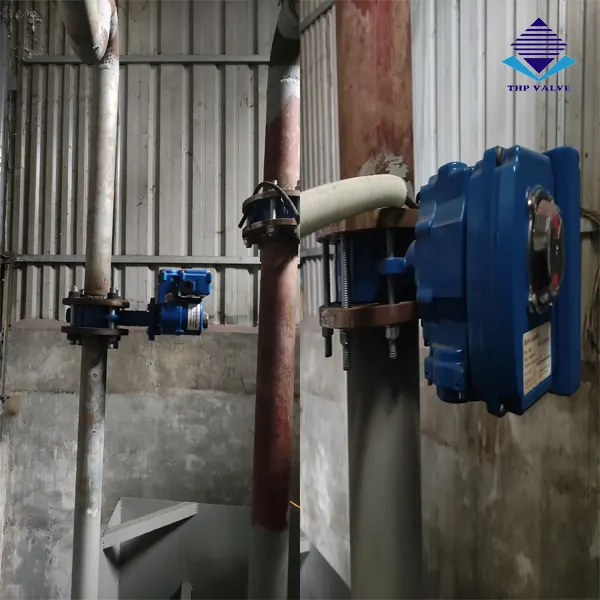

Các bước lắp đặt van bướm điều khiển điện KosaPlus chính xác
Báo giá van bướm điều khiển điện KosaPlus Hàn Quốc
Bài viết trên đây cung cấp thông tin tổng quan về van bướm điều khiển điện KosaPlus Hàn Quốc do Tuấn Hưng Phát cung cấp. Ngoài ra, đơn vị chúng tôi còn cung nhiều dòng van công nghiệp và dòng đồng hồ đo lưu lượng khác nhau. Tất cả đều được nhập khẩu chính hãng, giá thành tốt và chính sách bảo hành theo chế độ của nhà sản xuất. Khi mua sản phẩm bên Tuấn Hưng Phát được cung cấp đầy đủ giấy tờ CO – CQ, giá thành phù hợp nhất.
Và nếu còn bất cứ thắc mắc nào về sản phẩm hoặc có nhu cầu liên hệ nhận báo giá van bướm điều khiển điện KosaPlus & mua sản phẩm vui lòng liên hệ qua hotline 0862.045.286.
