Van bướm tay gạt

(1 đánh giá của khách hàng)

  • Kiểu vận hành: Vận hành bằng tay gạt
  • Kích cỡ van: DN40 – DN200
  • Chất liệu: Thân gang cánh inox 304/Toàn thân inox/Toàn thân nhựa PVC
  • Gioăng đệm làm kín: EPDM/Teflon
  • Kiểu kết nối: Wafer (Van bướm Wafer có tính đa dụng cao, nên rất được ưa dùng)
  • Áp lực làm việc: 16Kgf/cm²
  • Nhiệt độ làm việc: 0 – 180ºC
  • Môi trường lưu chất khuyên dùng: Nước, khí, gas, dầu,….
  • Hãng sản xuất: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành 12 tháng

gọi chúng tôiliên hệ zalo Kinh Doanh: 0915.891.666

Góp ý, khiếu nại: 0963.189.833
Kế toán: 024.6295.3738
  • Giá tốt - Hàng chính hãng 100%
  • Chiết khấu cao cho dự án
  • Tư vấn hỗ trợ 24/7
  • Am hiểu - Kinh nghiệm ngành van gần 15 năm
  • Giao hàng siêu tốc
  • Bảo hành lên đến 24 tháng

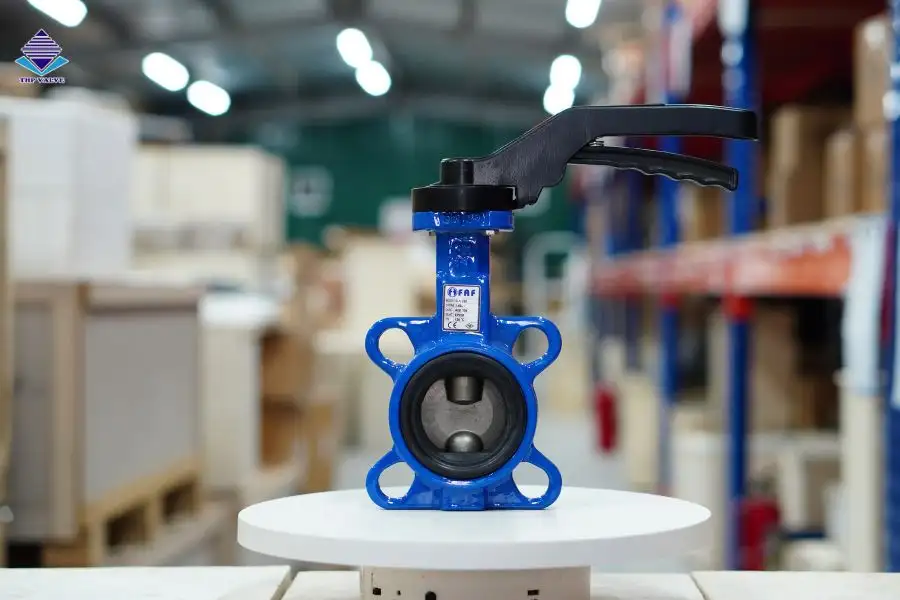

Van bướm tay gạt là loại van bướm đã được thiết kế với phần đĩa van có hình cánh bướm. Bộ phận điều khiển là phần tay gạt (có nhiều nơi còn gọi là tay kẹp). Van bướm tay gạt có chức năng chính là đóng mở hoàn toàn dòng lưu chất. Đồng thời, cho phép dòng lưu chất đi qua van theo 2 chiều. Tuy nhiên, chúng không sử dụng nhiều cho nhiệm vụ điều tiết dòng chảy.

Van bướm tay gạt được cấu tạo tương tự các loại van bướm khác gồm thân van, cánh van, phần điều khiển, trục van, gioăng làm kín…Điểm khác biệt duy nhất là loại van bướm này có bộ phận điều khiển là tay gạt được làm bằng chất liệu hợp kim cứng, chất liệu thân van, đĩa van là inox, gang. Khi chúng ta tác động từ tay kẹp lên trục van, đĩa van một lực theo phương vuông góc 90 độ. Nếu van ở trang thái đóng sẽ chuyển dần sang trạng thái mở và ngược lại.

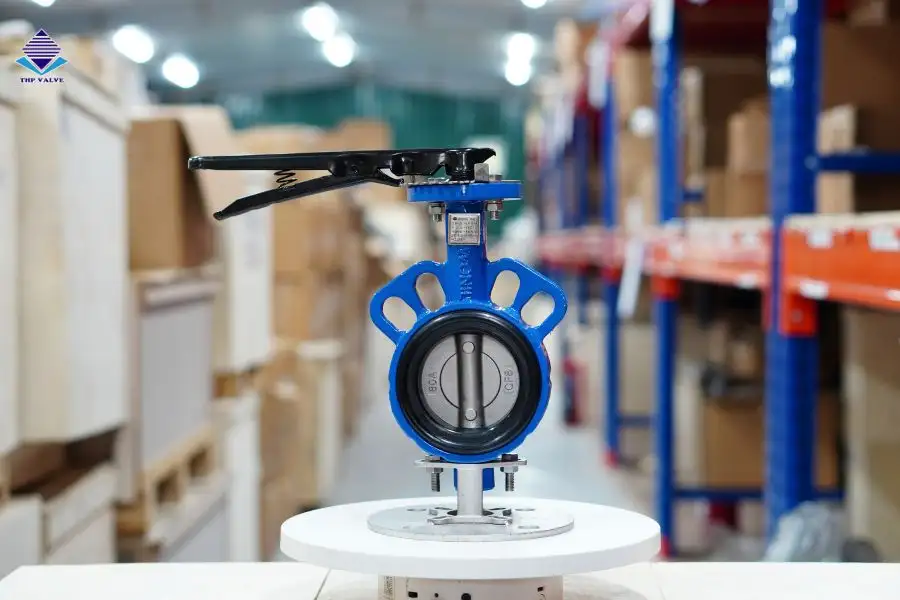

Van bướm tay gạt Wonil Hàn Quốc

Van bướm tay gạt Wonil Hàn Quốc thân gang cánh inox

Cấu tạo van cánh bướm tay gạt

Về cơ bản, cấu tạo van cánh bướm tay gạt gồm 5 bộ phận chính: tay gạt (tay kẹp), ty van (trục van), cánh van (đĩa van), gioăng làm kín (vòng đệm), thân van. Trong đó, tay gạt – ty van – cánh van là hệ truyền động để vận hành đóng mở van.

cấu tạo van bướm tay gạt

  • Thân van được đúc liền khối. Chất liệu thân có thể bằng gang dẻo sơn phủ epoxy; có thể bằng inox; hay nhựa PVC – uPVC…
  • Gioăng làm kín: được làm bằng chất liệu EPDM, cao su hoặc Teflon có tác dụng làm kín tránh tình trạng lưu chất bị rò rỉ ra bên ngoài môi trường.
  • Đĩa van: Dạng cánh bướm, được chế tạo bằng inox 304 (CF8).
  • Ty van: Sử dụng chất liệu inox 304 để tạo nên dạng trục, dùng để truyền động điều khiển và nâng cao độ bền.
  • Tay gạt: Bộ sản phẩm này sẽ được làm từ các bộ phận như: tay điều khiển được làm từ các loại hợp kim và đĩa hãm dạng bánh răng nhằm cố định chính xác vị trí tay điều khiển để thực hiện các thao tác đóng mở van.

Ngoài ra, van bướm cũng được bổ sung thêm một vài chi tiết phụ như: bulong – đai ốc hoặc bán nguyệt cố định tay gạt,….

Thông số kỹ thuật van bướm tay gạt

  • Kiểu vận hành: Vận hành bằng tay gạt
  • Kích cỡ van: DN40 – DN200
  • Chất liệu: Thân gang cánh inox 304/Toàn thân inox/Toàn thân nhựa PVC
  • Gioăng đệm làm kín: EPDM/Teflon
  • Kiểu kết nối: Wafer (Van bướm Wafer có tính đa dụng cao, nên rất được ưa dùng)
  • Áp lực làm việc: 16Kgf/cm²
  • Nhiệt độ làm việc: 0 – 180ºC (Tùy vào chất liệu sản phẩm là gang, inox hay nhựa)
  • Môi trường lưu chất khuyên dùng: Nước, khí, gas, dầu,….
  • Hãng sản xuất: Wonil
  • Xuất xứ: Hàn Quốc
  • Bảo hành 12 tháng

Nguyên lý hoạt động của van bướm tay gạt

Van bướm tay gạt vận hành hoàn toàn nhờ vào bộ truyền động linh hoạt giữa các bộ phận như: tay gạt, ty van và đĩa van. Tay gạt sẽ gắn trực tiếp với ty van theo dạng hình bán nguyệt và đầu còn lại sẽ dùng để cố định phần đĩa van thông qua bulong. Đĩa hãm tại tay van sẽ có hướng dẫn thông qua phần chú thích để đóng mở van. Và chúng cũng có phần răng cưa để cố định bộ phận tay gạt điều khiển.

Bộ phận tay kẹp - đĩa hãm của van bướm tay gạt

  • Van ở trạng thái đóng hoàn toàn thì đĩa van sẽ nằm vuông góc với dòng lưu chất. Chúng sẽ chặn không cho dòng lưu chất đi qua van và tay gạt đang ở vị trí 0 độ hay còn gọi là vị trí “Close” trên đĩa hãm.
  • Khi van ở trạng thái đóng, tay gạt sẽ nằm 1 góc 90 độ. Khi đó van sẽ mở cửa tối đa và cho phép dòng môi chất đi qua với tốc độ nhanh nhất. Đĩa van cũng nằm song song với dòng lưu chất.
  • Trên thực tế, khi chúng ta mở van theo các góc mở khác nhau có thể hiểu là bạn đang có nhu cầu điều tiết dòng lưu chất. Thế nhưng, vì đĩa van không mở tối đa nên sẽ cản trở việc di chuyển của dòng lưu chất và áp lực của dòng chảy sẽ tác động lên trên đĩa van. Từ đó sẽ làm giảm tuổi thọ ở van.

Đặc tính của van bướm tay gạt

  • Thời gian sử dụng van đóng/mở nhanh chóng.
  • Cấu tạo chống gỉ sét (sơn epoxy, inox, nhựa) giúp van có thể ứng dụng ở các môi trường như: ngoài trời, đường ống chìm…
  • Thiết kế gọn, nhẹ giúp giảm chi phí, giảm diện tích lắp đặt.
  • Kiểu kết nối Wafer dạng kẹp và kết nối lắp bích tay gạt tiện lợi để khách hàng chọn lựa sao cho phù hợp, đáp ứng được nhu cầu lắp đặt trong hệ thống.
  • Đa dụng: có thể dùng để điều tiết lưu lượng hay đóng ngắt lưu lượng tùy theo góc mở van.
  • Van đóng mở hoàn toàn bằng tay (không có hộp trợ lực như van bướm tay quay). Vì vậy chúng chỉ phù hợp sản xuất các kích cỡ sản phẩm vừa: DN50 – DN200.

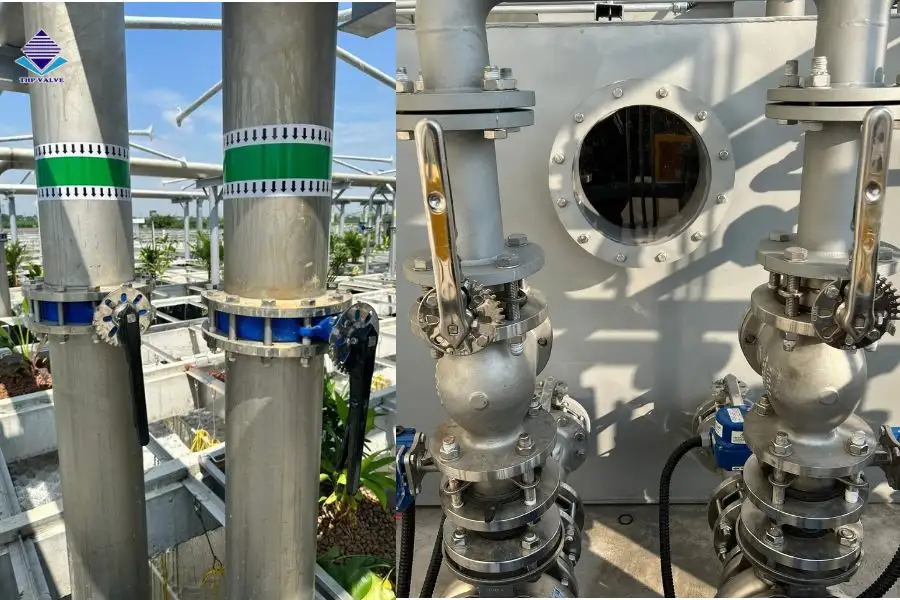

  • Ứng dụng rộng rãi, thích hợp lắp đặt ở nhiều vị trí khác nhau trong hệ thống đường ống: cấp thoát nước, xử lý nước, khí nén, xăng, dầu, phòng cháy chữa cháy…

>> Bạn hãy xem ngay một mẫu van bướm khác của chúng tôi với những thiết kế & chức năng cải tiến: Van bướm inox 304 Wonil Hàn Quốc nhé!.

Phân loại van bướm tay gạt

Để phân loại van bướm tay gạt, chúng ta có thể dựa vào một số yêu cầu sử dụng thực tế như: xuất xứ, chất liệu cấu tạo, kiểu kết nối. Dưới đây, Đơn vị xin giới thiệu một số loại sản phẩm phổ biến tại thị trường Việt Nam.

Van bướm inox tay gạt Hàn Quốc Wonil

Van bướm inox tay gạt Hàn Quốc Wonil

Phân loại theo xuất xứ

  • Van bướm tay gạt Hàn Quốc – Wonil, Samwoo, KVS…
  • Van bướm tay kẹp Đài Loan – Emico
  • Van bướm Malaysia

Phân loại theo kiểu kết nối

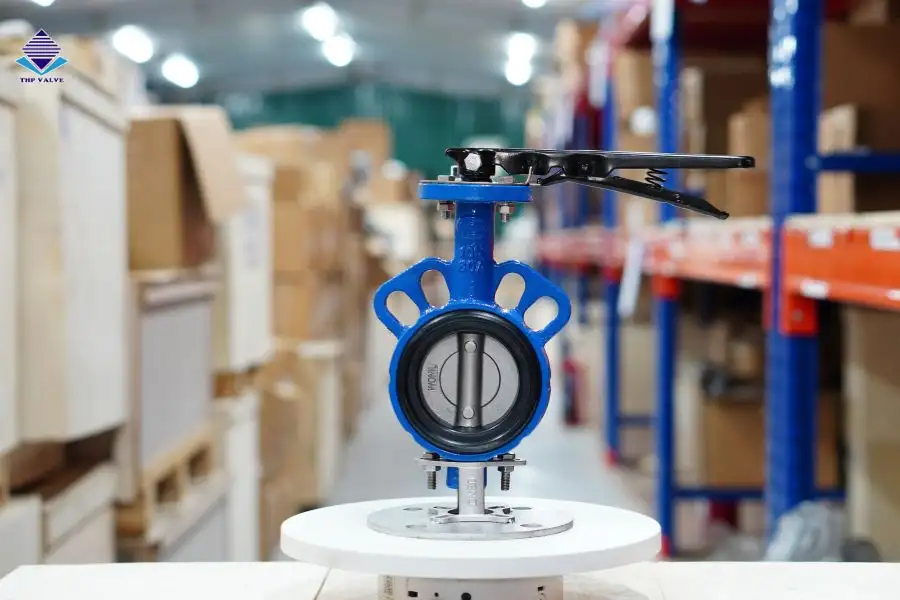

  • Van bướm tay gạt kết nối dạng kẹp đa tiêu chuẩn – wafer

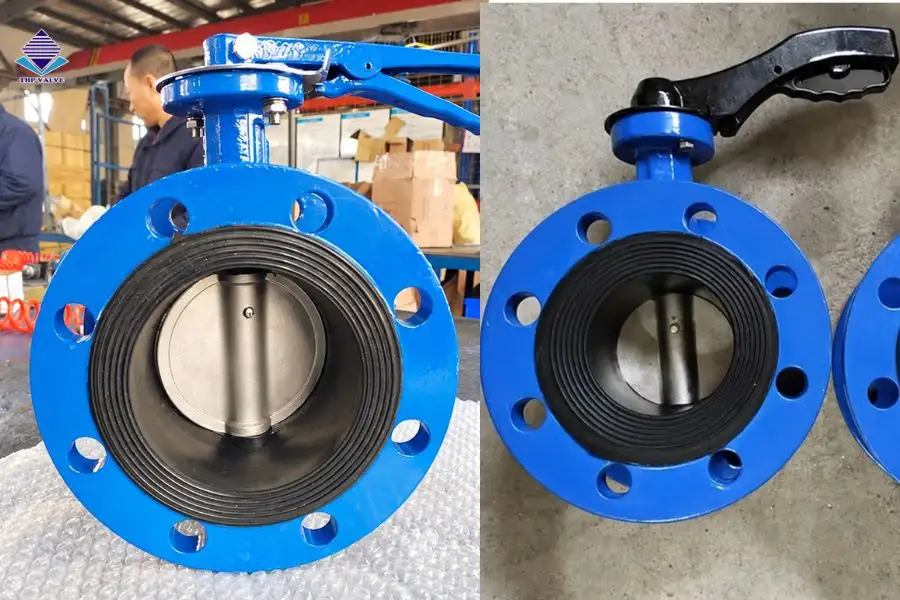

  • Van bướm lắp bích tay gạt

Phân loại theo chất liệu

  • Van bướm thân gang cánh inox, gioăng cao su EPDM – NBR
  • Van bướm tay gạt toàn thân inox, gioăng teflon PTFE
  • Van bướm nhựa tay gạt gioăng teflon
  • Van bướm thép tay gạt gioăng cao su

Qua cách phân loại này sẽ giúp quý khách hàng lựa chọn được một dòng van bướm tay gạt phù hợp với nhu cầu sử dụng của mình. Nếu bạn vẫn còn thắc mắc về sản phẩm, có thể liên hệ ngay với Tuấn Hưng Phát để được tư vấn kỹ càng, cụ thể.

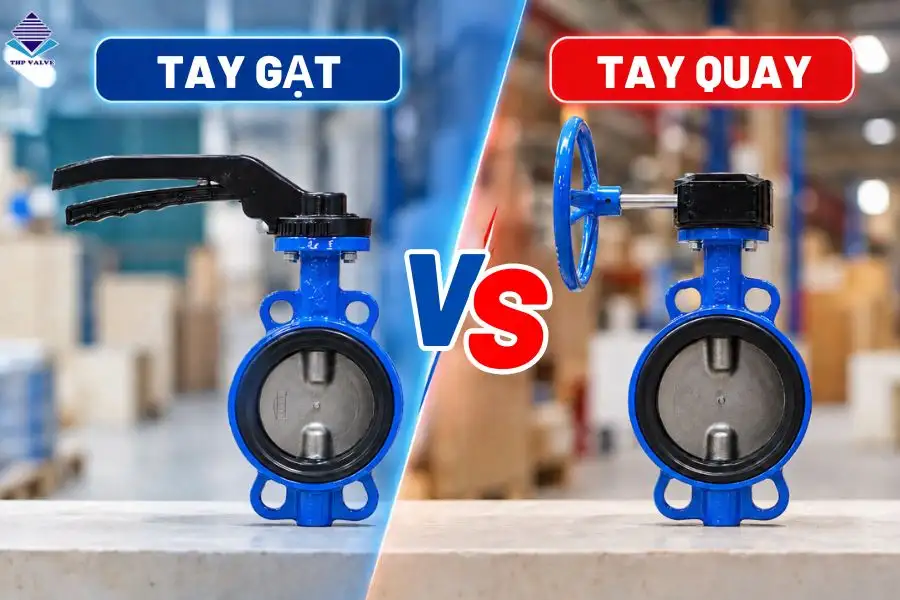

Ngoài ra, các bạn cũng có thể tham khảo thêm dòng van bướm tay quay – Sản phẩm sử dụng tốt trong những hệ thống đường ống dẫn có kích thước vừa và lớn hiệu quả.

Hình ảnh van bướm tay gạt thực tế tại kho THP

Van bướm tay gạt Hàn Quốc Wonil thân gang cánh inox

Nhập kho van bướm tay gạt Wonil

Van bướm tay gạt inox 304 Wonil Hàn Quốc

Một số mẫu van bướm tay gạt Tuấn Hưng Phát lưu kho sẵn hàng

Tuấn Hưng Phát là một trong 10 đơn vị nhập khẩu và phân phối van công nghiệp hàng đầu Việt Nam. Chúng tôi nhập khẩu lưu kho sẵn hàng rất nhiều mặt hàng van – vật tư đường ống khác nhau. Riêng sản phẩm van bướm tay gạt, Chúng tôi lưu kho sẵn hàng số lượng lớn các mẫu sản phẩm bao gồm nhiều tùy chọn khác nhau. Mời Quý Vị tham khảo các mẫu sản phẩm van bướm tay gạt được đơn vị lưu kho sẵn hàng dưới đây.

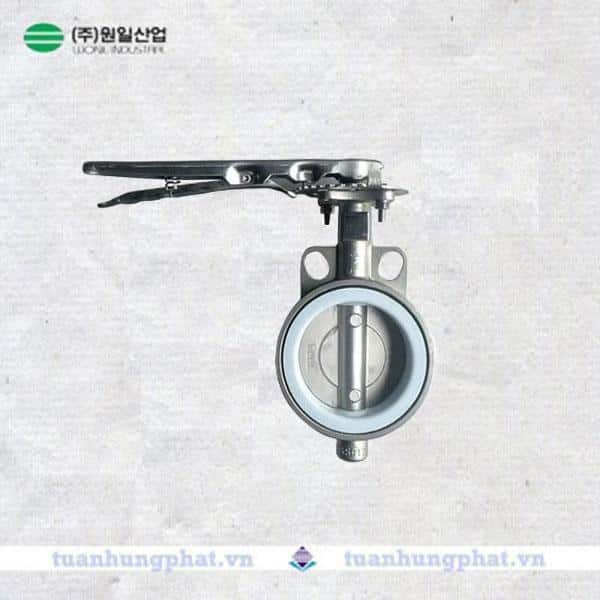

Van bướm inox tay gạt Wonil Hàn Quốc

Đây là sản phẩm chính hãng của van Wonil Hàn Quốc. Mẫu sản phẩm này có model là WSBL-1; chịu áp lực tối đa 16Kgf/cm²; chịu nhiệt tối đa đến 110ºC; kích cỡ có sẵn giới hạn từ DN40 – DN200. Kết cấu van bướm tay gạt inox Wonil Hàn Quốc có ưu điểm nổi bật nhất là toàn thân bằng inox 304/316; gioăng làm kín bằng teflon; kiểu kết nối dạng wafer đa tiêu chuẩn.

Như chúng ta đều biết loại chất liệu này có bộ bền cơ học cao, chống ăn mòn, chịu lực tốt. Do vậy nên sản phẩm được khuyên dùng cho các môi trường lưu chất như: nước, nước nóng, nước thải chứa hóa chất, dầu, khí, gas,…

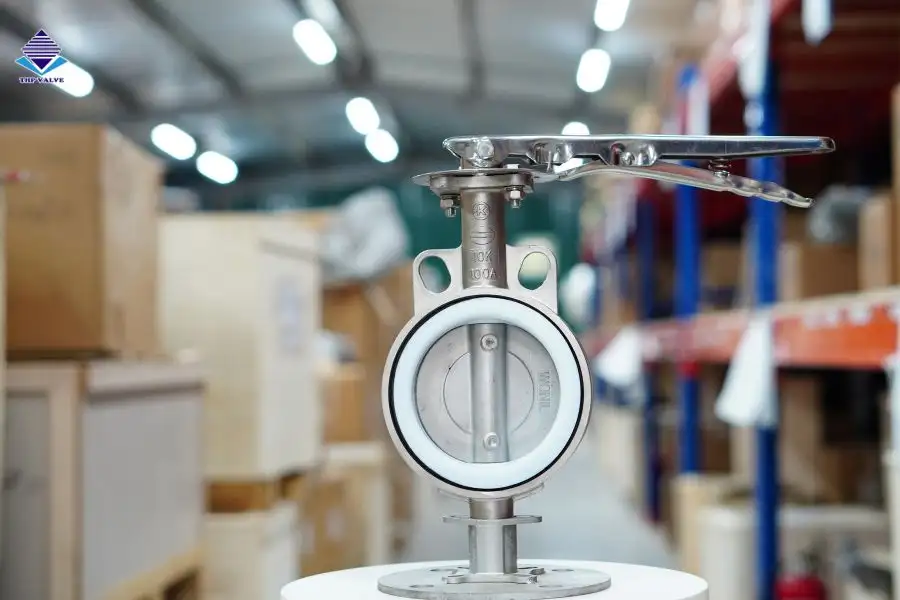

Van bướm tay gạt inox gioăng teflon kết nối wafer

Van bướm tay gạt inox gioăng teflon kết nối wafer

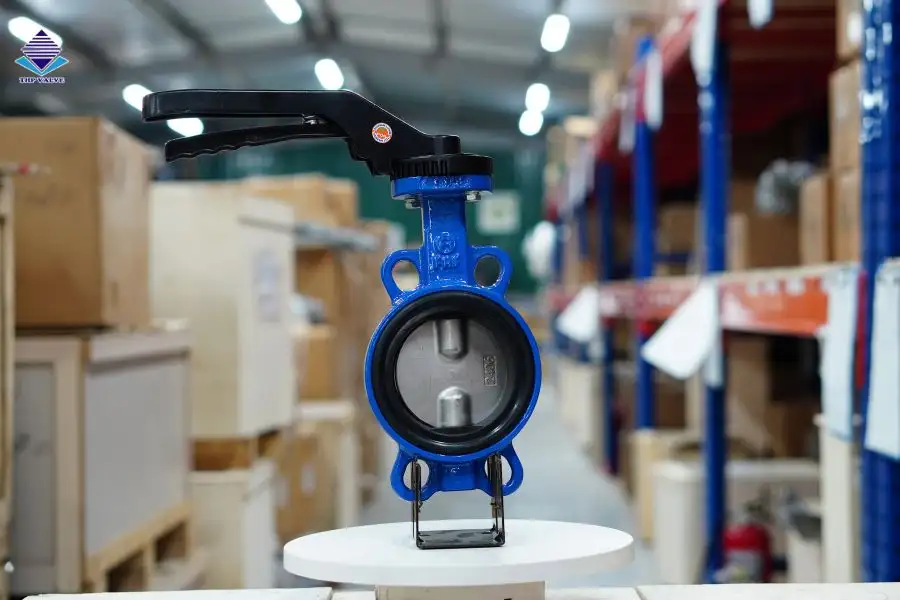

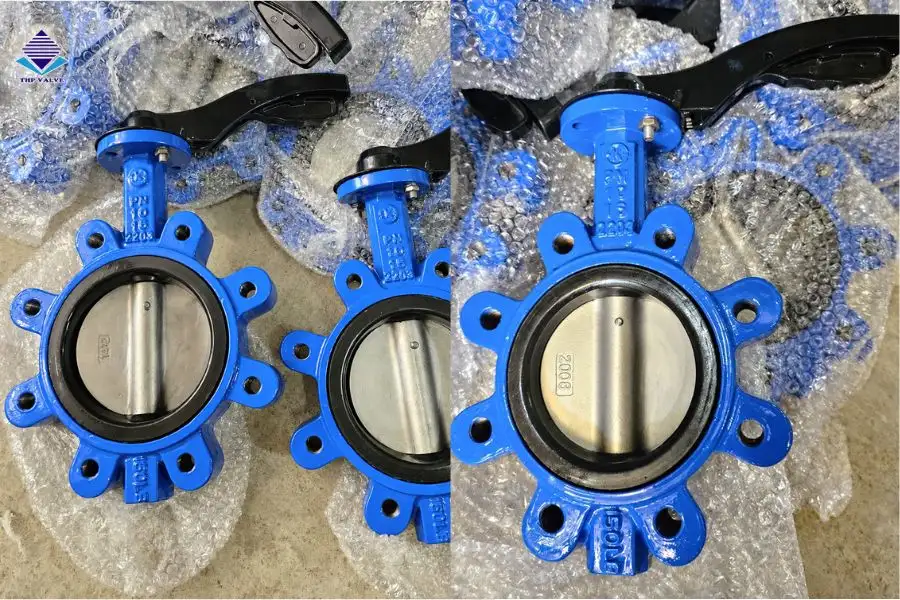

Van bướm tay gạt thân gang cánh inox Wonil Hàn Quốc

Van bướm tay gạt thân gang cánh inox Wonil Hàn Quốc

Van bướm tay gạt thân gang cánh inox Wonil Hàn Quốc

Van bướm tay gạt thân gang cánh inox Wonil Hàn Quốc được thiết kê thân van bằng chất liệu gang, ty – cánh van bằng inox 304, gioăng cao su EPDM. Kiểu kết nối của sản phẩm này là dạng wafer đa tiêu chuẩn. Tuấn Hưng Phát đang lưu kho sẵn hàng mẫu van bướm tay gạt Hàn Quốc Wonil model WBL-16 chịu áp 16Kgf/cm²; chịu nhiệt MAX 110ºC; kích cỡ van từ DN40 – DN200.

Sản phẩm được khuyên dùng cho môi trường nước, dầu, khí… bởi chất liệu gang có đặc tính đúc tốt, chống chịu nhiệt, áp lực cao, bên ngoài còn được sơn phủ một lớp sơn Epoxy tăng thẩm mỹ, chống bám bụi và chống chịu điều kiện khắc nghiệt từ môi trường.

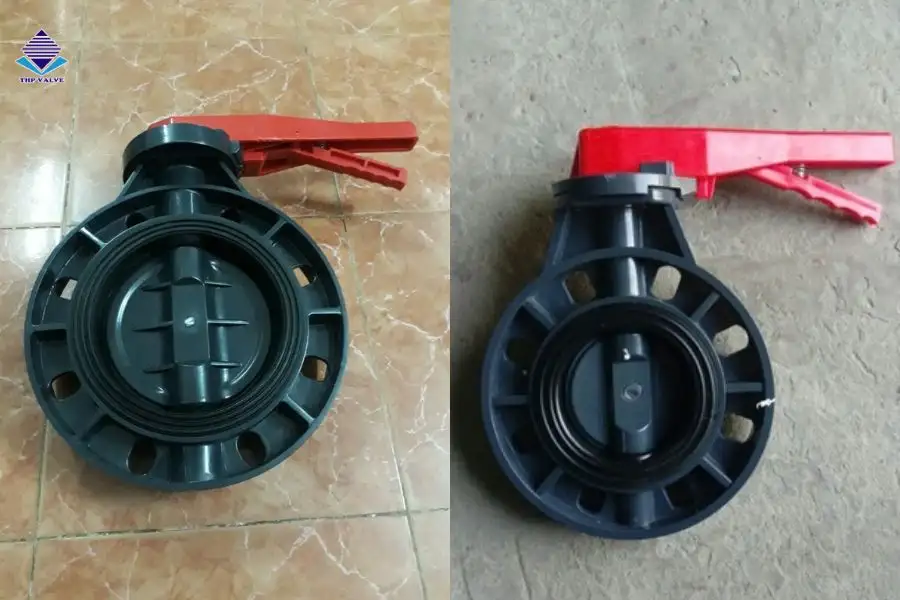

Van bướm tay gạt nhựa xuất xứ Trung Quốc, Đài Loan

Các thương hiệu van bướm tay gạt nhựa đơn vị phân phối có nguồn gốc xuất xứ từ Trung Quốc, Đài Loan. Kết cấu van bướm tay gạt gồm: thân van, tay gạt bằng nhựa cứng chịu lực như PVC, uPVC, cPVC,…; ty van bằng inox 304; đĩa van bằng inox bọc nhựa; kết nối dạng wafer đa tiêu chuẩn. Mẫu sản phẩm này không sử dụng cho môi trường có nhiệt độ và áp suất cao (MAX 80°C – 10Kgf/cm²). Tuy nhiên, mẫu sản phẩm này có khả năng chịu hóa chất ăn mòn tốt, nên thường dùng cho các môi trường axit, bazo,…

Van bướm nhựa uPVC tay gạt kết nối Wafer xuất xứ Đài Loan

Van bướm nhựa uPVC tay gạt kết nối Wafer xuất xứ Đài Loan

Lưu ý khi lắp đặt van cánh bướm tay gạt

Khi lắp đặt van bướm nói chung, quý khách hàng cần lưu ý một số điều như sau:

  • Khi tiến hành lắp đặt van, để chúng ở trong trạng thái mở ¼. Có thể hiểu là đĩa van mở ra 1 góc từ 20 – 25 độ. Điều này sẽ làm giảm các tác động gây biến dạng cho gioăng làm kín khi bạn lắp van vào trong đường ống dẫn (làm cho rò rỉ dòng môi chất và gây kẹt đĩa van).
  • Khoảng cách ở giữa 2 mặt bích rất phù hợp để tiến hành lắp van không nên quá nhỏ. Điều này sẽ gây ra tình trạng biến dạng ở gioăng hoặc không nên quá lớn dẫn đến việc không lắp được.
  • Kích thước của đường ống – mặt bích cần phải đúng theo kích thước của van.
  • Không nên thực hiện mối hàn trên đường ống ngay gần với vị trí van đã lắp đặt trước đó.
  • Khi siết chặt bulong để cố định van vào trong đường ống, chúng ta cần phải siết đều tất cả để tránh gây biến dạng cho gioăng. Đồng thời cũng tạo ra các kết nối không kín khít làm rò rỉ lưu chất.

Lắp đặt van bướm tay gạt

Mong rằng, với những thông tin về dòng van bướm tay gạt trên sẽ giúp bạn hiểu hơn phần nào về sản phẩm này. Đồng thời cũng biết cách lắp đặt đúng kỹ thuật và đảm bảo đạt hiệu quả cao trong công việc. Để nhận tư vấn và báo giá van bướm tay gạt hay các dòng van khác vui lòng liên hệ với chúng tôi qua số hotline nhé.
