Van bướm inox điều khiển khí nén KosaPlus là một dòng van có thân van bướm được chế tạo hoàn toàn từ inox nên có độ bền, độ chịu nhiệt cao. Dòng van bướm hoạt động dựa trên bộ điều khiển khí nén được sản xuất bởi thương hiệu KosaPlus giúp van có thể hoạt động được ổn định, chắc chắn và có độ chính xác cao. Cùng Tuấn Hưng Phát tìm hiểu chi tiết về loại van này trong bài viết dưới đây nhé!

Mô tả chung về van bướm inox điều khiển khí nén KosaPlus

Van bướm inox điều khiển khí nén KosaPlus là một trong những dòng van bướm khí nén được thiết kế toàn thân bằng chất liệu inox và được điều khiển đóng/mở bởi bộ điều khiển khí nén của thương hiệu Kosaplus. Với cơ chế vận hành hoàn toàn tự động thông qua điều khiển hệ thống khí nén nên được ưu tiên lắp đặt trong hệ thống có quy mô lớn, trong môi trường độc hại, có tính ăn mòn mạnh: hóa chất, nước thải… và tại những vị trí xa trung tâm, dưới sâu, trên cao…

Van bướm inox điều khiển khí nén KosaPlus Hàn Quốc

Van bướm inox điều khiển khí nén Kosaplus đóng mở hoàn toàn tự động theo 3 dạng khác nhau:

  1. Van bướm inox điều khiển khí nén tác động kép dạng ON/OFF: Van đóng hoàn toàn hoặc mở hoàn toàn
  2. Van bướm inox điều khiển khí nén tác động đơn chỉ cần cấp hơi khí nén 1 lần để mở và đóng nhờ lực đàn hồi của lò xo.
  3. Van bướm inox điều khiển khí nén tuyến tính: Van đóng mở theo tỷ lệ to nhỏ % khác nhau.

Cấu tạo của van bướm inox điều khiển khí nén KosaPlus

Van bướm inox điều khiển khí nén Kosaplus được cấu tạo gồm 2 thành phần chính đó là:

Phần bộ điều khiển khí nén

Đây có thể nói là phần quan trọng nhất trong bộ van bướm inox điều khiển khí nén với cầu tạo toàn thân bằng chất liệu hợp kim nhôm nguyên khối, bên ngoài được sơn tĩnh điện màu xám. Và thực hiện chức năng điều khiển quá trình đóng, mở dòng chảy lưu chất. Cụ thể cấu tạo:

Cấu tạo bộ điều khiển khí nén Kosaplus A series

Cấu tạo bộ điều khiển khí nén Kosaplus A series

Cấu tạo bộ điều khiển khí nén Kosaplus R series

Cấu tạo bộ điều khiển khí nén Kosaplus R series

Trong bộ điều khiển khí nén thì nhà sản xuất phân ra làm hai kiểu tác động. Dạng van bướm điều khiển khí nén tác động đơn và dạng van bướm điều khiển khí nén dạng tác động kép. Và ở mỗi kiểu tác động thì nó lại được hoạt động theo những cơ chế vận hành và kiếu cấp khí nén khác nhau.

Van bướm có bộ điều khiển khí nén tác động đơn

Khi ta bắt đầu cấp khí nén vào một đầu và kiểu tác động này sẽ sử dụng đến lực lò xo để giúp cho piston được đẩy sang 2 bên. Lúc này thệ trục và bánh răng được nhận lực làm cho bánh răng có thể xoay ngang được một góc 90 độ. Và giúp van thực hiện được quá trình đóng hoặc mở van. Khi khí nén được cấp vào sẽ làm lò xo được nén lại ở hai đầu. Còn khi ngưng cấp khí nén thì lò xo không được nén sẽ khiến cho piston trở về vị trí ban đầu. Và lúc này hệ bánh răng đó cũng được truyền động ngược lại so với quá trình cấp khí nén. Và khi ngưng cấp thì lượng khí nén còn dư sẽ được đưa ra bên ngoài chỗ cửa xả khí.

Hoạt động cảu bộ điều khiển khí nén tác động đơn - kép

Hoạt động cảu bộ điều khiển khí nén tác động đơn – kép

Van bướm điều khiển khí nén tác động kép

Với loại này thì nó được thiết kế đặc biệt hơn. Cách hoạt động này được phân chia rõ ràng với đường cấp khí nén. Một là được nằm bên trong bộ điều khiển và được nằm ở giữa 2 piston. 2 là được nằm ở 2 bên ngoài piston. Khi van đang ở trạng thái đóng hoàn toàn thì lúc này 2 piston sẽ được kéo lại gần nhau. Ta tiến hành cấp một lượng khí có áp lực nhất định đi vào cổng  A. Tức là áp lực khí nén được cấp vào ở khoang giữa 2 piston. Giúp đẩy piston về 2 phía theo 2 thành răng. Và giúp cho chuyển động bánh răng trung gian ở việc xoay tạo lực xoay đó lên trục van. Và lúc này van sẽ ở trạng thái mở tương ứng. Còn khi muốn đóng van thì người dùng chỉ cần sử dụng đến cổng B đến đường dẫn khí nén đi về phía 2 đầu bên ngoài của piston. Và với lực của khí nén sẽ làm cho piston được quay trở về vị trí cũ. Đồng nghĩa với việc van trở về trạng thái đóng hoàn toàn.

Phần van bướm inox

Trong phần van bướm thì nó có cấu tạo như là van bướm loại tay gạt, tay quay inox… Và trong phần van bướm inox điều khiển khí nén KosaPLus này thì nó được thiết kế với hình dạng là trục ty hình vuông, có phần lắp ráp bộ khí nén. Với thân van được làm từ chất liệu inox 304, 316 nên có thể tiếp xúc trực tiếp với dòng lưu chất. Và là bộ phận trực tiếp thực hiện trạng thái đóng mở. Và thân van được chế tạo với nhiều loại kết nối cùng với đó là sự đa dạng về kích thước. Nên người dùng có thể lựa chọn được dòng van có kích thước tương ứng với kích thước đường ống.

Cấu tạo thân van bướm inox điều khiển khí nén

Cấu tạo thân van bướm inox điều khiển khí nén

Nguyên lý hoạt động van bướm inox điều khiển khí nén KosaPlus

Mời bạn xem video dưới đây để hiểu về nguyên lý làm việc của loại van bướm inox điều khiển khí nén KosaPlus này.

Ưu điểm nổi bật của dòng van bướm inox điều khiển khí nén Kosaplus

  • Thời gian đóng mở hết một hành trình của van rất nhanh chỉ 1 đến 2 giây với dạng tác động ON/OFF. Để tối ưu và tiện lợi hơn nữa trong việc điều chỉnh dòng chảy chúng ta có thể lựa chọn van điều khiển tuyến tính đóng mở theo tỷ lệ % các góc tương ứng.
  • Kết cấu chịu của van được áp suất lớn hơn và được sản xuất nhỏ gọn, trọng lượng nhẹ, đồng thời dễ lắp đặt, lực cản dòng chảy thấp, chi phí đầu tư thấp, dễ vận hành.
  • Chất liệu chế tạo inox cao cấp có độ bền cao, chống ăn mòn tốt, chịu được điều kiện nhiệt độ có nhiệt độ cao, áp lực lớn và môi trường khắc nghiệt.
  • Một ưu điểm nữa của dòng van bướm inox điều khiển khí nén KosaPlus này chính là có thể linh hoạt lắp đặt ở nhiều vị trí khác nhau và đáng tin cậy và tuổi thọ dài.
  • Được thiết kế đa dạng kích cỡ từ nhỏ đến lớn đảm bảo phù hợp với mọi vị trí cần lắp đặt nhất là những hệ thống đường ống có quy mô lớn hay vị trí lắp phức tạp.
  • Van bướm inox điều khiển khí nén KosaPlus được ứng dụng phổ biến trong nhiều lĩnh vực: công nghiệp, nông nghiệp, dân dụng… nhiều môi trường: hóa chất, hơi nóng, khí nén, xăng, dầu, gas…

Ứng dụng van bướm inox điều khiển khí nén KosaPlus

Nói về tính ứng dụng của van bướm inox điều khiển khí nén KosaPlus có thể sẽ thấy rằng loại van này được ứng dụng rộng rãi trong rất nhiều ngành khác nhau nhờ những ưu điểm nổi bật, vượt trội như: đóng mở nhanh, vận hành đơn giản, lắp đặt tiện lợi. Có thể kể đến một số ứng dụng điển hình như:

  • Trong hệ thống cung cấp nước sạch, xử lý nước thải tại các khu công nghiệp, nhà máy…
  • Trong môi trường khí gas, vật liệu lỏng, dệt nhuộm, thức ăn chăn nuôi… Chúng xuất hiện trong các hệ thống đường ống và quá trình sản xuất có nhiệt độ nhỏ hơn 180 độ C và áp lực trung bình từ 10 ~ 16 bar.
  • Trong hệ thống, công trình phục vụ PCCC.
  • Trong môi trường hóa chất có tính ăn mòn mạnh như axit, bazo hoặc muối…
  • Trong hệ thống khí nén, hơi nóng tại các xí nghiệp, khu sản xuất…

> Vì tính ứng dụng cao của dòng van bướm inox điều khiển khí nén KosaPlus này, Tuấn Hưng Phát đang phân phối rất nhiều tùy chọn của van bướm, Van bướm inox điều khiển khí nén Haitima Đài Loan là một trong số đó, nhấn để xem ngay nhé.

Hướng dẫn lắp đặt và sử dụng van bướm inox điều khiển khí nén KosaPlus

Hướng dẫn chi tiết về cách lắp đặt và sử dụng van bướm inox khí nén KosaPlus. Đảm bảo làm theo các bước để việc lắp đặt và sử dụng sản phẩm hiệu quả.

Phần 1: Lắp đặt van bướm inox điều khiển khí nén KosaPlus

Bước 1: Chuẩn bị

  • Kiểm tra sản phẩm để đảm bảo không có vết nứt, móp hoặc hỏng hóc.
  • Chuẩn bị các dụng cụ cần thiết như ống nối, ốc vít, dụng cụ cầm tay.

Bước 2: Lựa chọn vị trí lắp đặt

  • Chọn vị trí lắp đặt sao cho dễ dàng tiếp cận và điều khiển van.
  • Đảm bảo vị trí lắp đặt có đủ không gian cho việc kết nối ống và dây điện (nếu có).

Bước 3: Lắp đặt

  • Đảm bảo van bướm được lắp đặt theo hướng đúng.
  • Sử dụng ống nối và phụ kiện tương thích để kết nối van với hệ thống ống khí.

Bước 4: Kết nối khí nén

  • Kết nối đầu vào khí nén vào cổng tương ứng trên van.
  • Kết nối đầu ra khí nén từ van đến hệ thống cần điều khiển.

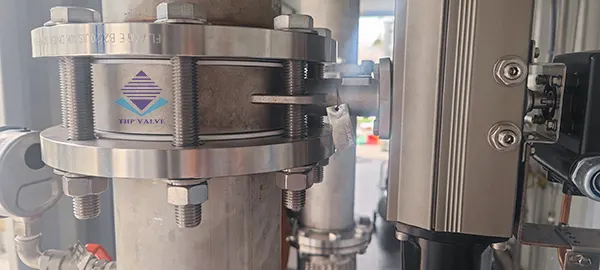

Van bướm inox điều khiển khí nén Kosaplus

Khi lắp đặt van bướm inox Kosaplus cần chú ý đến vị trí đặt, kích cỡ van và lắp đúng kỹ thuật

Phần 2: Sử dụng van bướm inox KosaPlus

Bước 1: Điều khiển van

  • Đảm bảo hệ thống khí nén đã được kích hoạt và áp suất đủ để điều khiển van.
  • Sử dụng bộ điều khiển khí nén hoặc thiết bị tương tự để mở hoặc đóng van.

Bước 2: Điều chỉnh van

  • Theo dõi hiệu suất van khi hoạt động và điều chỉnh cần thiết.
  • Đảm bảo van hoạt động mượt mà và đáp ứng tốt như mong muốn.

Bước 3: Bảo trì định kỳ

  • Thực hiện kiểm tra bảo trì định kỳ để đảm bảo van hoạt động ổn định.
  • Vệ sinh van và kiểm tra các bộ phận để phát hiện sớm các vấn đề có thể xảy ra.

Bước 4: Khắc phục sự cố

  • Nếu có vấn đề về hoạt động của van, kiểm tra nguồn khí nén, kết nối ống và các yếu tố khác.
  • Thực hiện các biện pháp khắc phục cơ bản như: làm sạch hoặc thay thế các phụ kiện hỏng hóc.

Bước 5: Tuân thủ các hướng dẫn bảo mật

Luôn tuân thủ các hướng dẫn bảo mật và quy định an toàn khi làm việc với hệ thống khí nén và van điều khiển.

Nhớ rằng, việc lắp đặt và sử dụng đúng cách không chỉ đảm bảo hiệu suất tốt, mà còn đảm bảo an toàn cho người sử dụng và hệ thống. Nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào, hãy tìm kiếm sự hỗ trợ từ chuyên gia hoặc nhà sản xuất.

Cách bảo trì, bảo dưỡng van bướm inox điều khiển khí nén Kosaplus

Van bướm inox điều khiển khí nén Kosaplus

Việc bảo trì van bướm inox khí nén Kosaplus giúp nâng cao tuổi thọ làm việc dài hơn

Trong phần này, chúng ta sẽ tập trung vào cách bảo trì và bảo dưỡng van bướm khí nén Kosaplus. Sao cho sản phẩm luôn hoạt động trong trạng thái ổn định và bền bỉ trong thời gian dài.

Lịch trình bảo dưỡng định kỳ

  • Kiểm tra định kỳ: Thực hiện kiểm tra tổng thể cho van bướm inox để xác định có dấu hiệu vết nứt, gỉ sét hay bất kỳ tổn thương nào.
  • Bôi trơn: Bảo trì bề mặt liên hệ bằng cách bôi một lớp mỏng chất bôi trơn phù hợp để giảm ma sát và bảo vệ khỏi gỉ sét.
  • Kiểm tra kỹ thuật: Kiểm tra các thành phần chính như: các động cơ, bộ điều khiển và bộ phận khác, đảm bảo chúng hoạt động bình thường.

Vệ sinh và làm sạch

  • Làm sạch bề mặt: Sử dụng các chất làm sạch không gây ăn mòn để làm sạch bề mặt bên ngoài của van và loại bỏ bụi bẩn, dầu mỡ hoặc bất kỳ tạp chất nào.
  • Làm sạch bên trong: Nếu cần, tháo rời van và làm sạch bên trong bằng cách sử dụng chất tẩy rửa thích hợp. Sau đó rửa lại với nước sạch.

Kiểm tra khí nén và điều khiển

  • Kiểm tra áp suất khí nén: Đảm bảo áp suất khí nén luôn đầy đủ với mức áp suất van yêu cầu để hoạt động tốt.
  • Kiểm tra chế độ điều khiển: Thử nghiệm các chế độ điều khiển khác nhau để đảm bảo van phản hồi đúng cách.

Thay thế linh kiện hỏng

  • Thay gioăng làm kín: Nếu bộ phận gioăng làm kín bị hư hỏng, thì cần thay thế ngay để tránh rò rỉ và hỏng hóc.
  • Thay bộ điều khiển: Nếu bộ điều khiển không hoạt động đúng cách, thay thế bằng bộ mới.

Theo dõi và ghi chép:

  • Ghi chép bảo trì: Ghi chép lại các hoạt động bảo trì, bảo dưỡng và thay thế để xem xét tổng thể về tình trạng cũng như lịch sử hoạt động của van.
  • Theo dõi hiệu suất: Theo dõi hiệu suất của van sau mỗi lần sử dụng để phát hiện sớm bất kỳ dấu hiệu sự cố.

Bằng cách tuân thủ các bước bảo trì và bảo dưỡng, sẽ đảm bảo van hoạt động ổn định. Từ đó, duy trì tuổi thọ hoạt động của sản phẩm trong thời gian dài. Nếu gặp vấn đề hay cần sự hỗ trợ, hãy liên hệ với nhà cung cấp hoặc đội kỹ thuật chuyên nghiệp.

Các lỗi thường gặp và cách khắc phục sự cố phổ biến

Van bướm inox điều khiển khí nén Kosaplus

Nếu van không hoạt động, hãy kiểm tra bộ khí nén hay van có bị vướng tạp chất không?

Dưới đây là một số lỗi thường gặp và cách khắc phục sự cố khi sử dụng van bướm inox điều khiển khí nén KosaPlus:

  1. Rò rỉ khí
    • Vấn đề: Khí có thể rò rỉ qua vùng làm kín do gasket (gioăng) hỏng hoặc không được lắp đặt đúng cách.
    • Khắc phục: Thay thế gasket hỏng hoặc lắp đặt lại gioăng một cách chính xác. Đảm bảo các bộ phận kín nước cũng đang hoạt động tốt.
  1. Van không hoạt động
    • Vấn đề: Van không mở hoặc đóng sau khi đã cung cấp khí nén vào bộ điều khiển.
    • Khắc phục: Kiểm tra kết nối khí nén, đảm bảo áp suất khí luôn đủ và van không bị kẹt do vướng tạp chất nào. Kiểm tra bộ điều khiển và thiết lập lại (nếu cần).
  1. Van bị kẹt
    • Vấn đề: Van không di chuyển hoặc di chuyển không mượt mà.
    • Khắc phục: Kiểm tra xem có vật cản nào cản trở hoạt động của van không. Làm sạch và bôi trơn các bộ phận cần thiết. Nếu vẫn gặp vấn đề, xem xét việc thay thế các bộ phận bị hỏng.
  1. Áp suất không ổn định
    • Vấn đề: Áp suất khí không ổn định hoặc dao động.
    • Khắc phục: Kiểm tra nguồn cung cấp khí nén để đảm bảo áp suất ổn định. Kiểm tra ống dẫn và các phụ kiện có thể gây mất áp suất.
  1. Tiếng kêu lạ hoặc rung động
    • Vấn đề: Van hoạt động với tiếng kêu lạ hoặc gây rung động.
    • Khắc phục: Kiểm tra các ốc vít, bu lông và đinh ốc để đảm bảo chúng đã được siết chặt đúng cách. Nếu vẫn tiếp tục, kiểm tra xem có bất kỳ vật gì đang va chạm với van trong quá trình hoạt động.
  1. Sự cố về điều khiển
    • Vấn đề: Van không hoạt động theo điều khiển hoặc phản ứng chậm.
    • Khắc phục: Kiểm tra kết nối và cài đặt của bộ điều khiển. Đảm bảo bộ điều khiển hoạt động đúng cách và không bị lỗi.
  1. Gỉ sét hoặc ăn mòn
    • Vấn đề: Bề mặt van bị gỉ sét hoặc ăn mòn, làm giảm tuổi thọ và hiệu suất.
    • Khắc phục: Thực hiện vệ sinh và bảo dưỡng thường xuyên để ngăn ngừa gỉ sét. Sử dụng các phương pháp chống ăn mòn phù hợp và phủ lớp sơn bảo vệ (nếu cần).

Lưu ý: Nếu gặp vấn đề phức tạp hoặc không thể khắc phục sự cố, hãy tìm kiếm sự hỗ trợ từ chuyên gia hoặc đội kỹ thuật có kinh nghiệm. Làm sao đảm bảo an toàn và hiệu quả khi sử dụng sản phẩm một cách tốt nhất.

Mua van bướm inox điều khiển khí nén KosaPlus ở đâu?

Với những thông tin trên đây sẽ cung cấp cho quý khách một cách đầy đủ các thông tin tổng quát về dòng sản phẩm van bướm inox điều khiển khí nén KosaPlus. Chắc hẳn quý khách đã hiểu rõ về dòng van này và Tuấn Hưng Phát là một đơn vị hàng đầu trong lĩnh vực cung cấp van bướm điều khiển khí nén. Ngoài ra, khi mua các sản phẩm bên chúng tôi thì quý khách được hưởng chính sách bảo hành lên đến 24 tháng, kèm với đó là đảm bảo về chất lượng, cung cấp được đầy đủ các kích thước, mẫu mã, các loại giấy tờ chứng nhận… Nếu quý khách có nhu cầu mua sắm vui lòng liên hệ qua hotline của Tuấn Hưng Phát để được nhân viên tư vấn, hỗ trợ và báo giá chính xác.
