Van bướm gang

Thông số kỹ thuật

  • Kích cỡ: DN50 – DN500
  • Chất liệu: gang xám, gang cầu, gang đúc
  • Kiểu kết nối: wafer, lắp bích, lug
  • Nhiệt độ làm việc: max 120 độ C
  • Xuất xứ:Hàn Quốc, Đài Loan

Để lại số điện thoại để được tư vấn ngay:

    gọi chúng tôiliên hệ zaloKinh Doanh: 0915.891.666

    Góp ý, khiếu nại: 0963.189.833
    Kế toán: 024.6295.3738
    • Giá tốt - Hàng chính hãng 100%
    • Chiết khấu cao cho dự án
    • Tư vấn hỗ trợ 24/7
    • Am hiểu - Kinh nghiệm ngành van gần 15 năm
    • Giao hàng siêu tốc
    • Bảo hành lên đến 24 tháng

    Van bướm gang là dòng van công nghiệp phổ biến chuyên dùng để đóng mở và điều tiết lưu chất. Sản phẩm có độ bền cơ học cao, chịu nhiệt độ, áp lực khá tốt và đa dạng kích cỡ, phương thức điều khiển thủ công, tự động. Tại Tuấn Hưng Phát lưu kho sẵn hàng, full size, giá thành cạnh tranh. Chi tiết sản phẩm, xem ngay bài viết dưới đây.

    Tổng quan về van bướm gang

    Van bướm gang (Cast Iron Butterfly Valve) là một trong những loại van bướm có thân được chế tạo từ gang cầu, gang xám, gang dẻo hoặc các loại gang phù hợp với từng điều kiện sử dụng. Đĩa van chủ yếu bằng inox, bên ngoài thường phủ một lớp sơn Epoxy nhằm tăng khả năng chống ăn mòn, tăng độ bền. Chức năng chính của van được dùng để đóng mở và điều tiết dòng chảy lưu chất trong hệ thống đường ống.

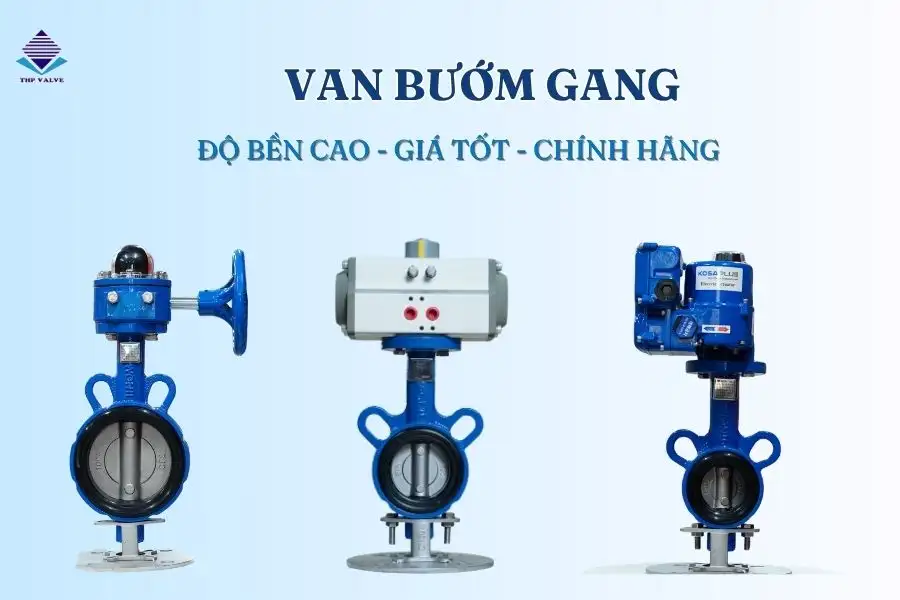

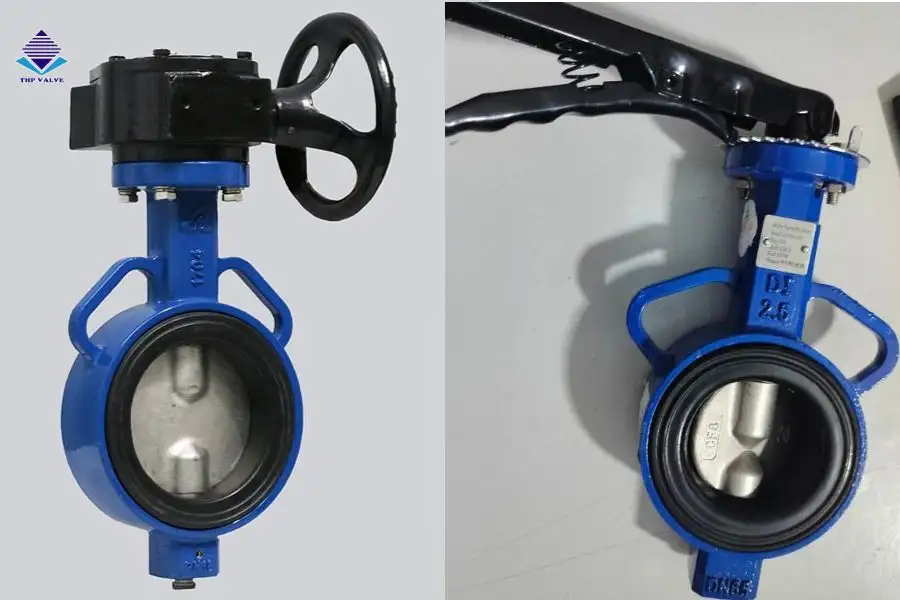

    Van bướm gang chất lượng, chính hãng, giá tốt

    Van bướm thân gang chất lượng, chính hãng tại Tuấn Hưng Phát

    Điểm cộng nổi bật của van cánh bướm gang chính là độ bền cao, kết cấu chắc chắn và giá thành hợp lý, phù hợp với nhiều phân khúc khách hàng tại Việt Nam. Sản phẩm này cũng được thiết kế đa dạng kiểu kết nối, kích cỡ và phương thức vận hành  như tay gạt, tay quay, điều khiển điện hoặc khí nén. Hệ thống ứng dụng phổ biến, có điều kiện làm việc thông thường như cấp thoát nước, PCCC, HVAC, nông nghiệp…

    Thông số kỹ thuật của van bướm gang

    Thông số kỹ thuậtGiá trị
    Kích thướcDN50 – DN600
    Chất liệu thângang cầu, gang xám, gang đúc
    Trục van, đĩa vangang hoặc inox
    Gioăng làm kínEPDM, PTFE
    Áp lực làm việcPN10, PN16, tùy model
    Nhiệt độ hoạt động Max 120°C, tùy loại vật liệu
    Kiểu kết nốiWafer, lắp bích, lug
    Điểu khiểntay gạt, tay quay, bộ điều khiển điện, khí nén
    Ứng dụngMôi trường nước, khí nén, HVAC, PCCCC
    Hãng sản xuấtHàn Quốc, Đài Loan
    Giấy tờ chứng nhậnCO, CQ, đầy đủ catalogue

    Phân loại van bướm gang phổ biến

    Van thân bướm gang được sản xuất đa dạng mẫu mã, chất liệu, điều khiển. Dưới đây là phân loại  phổ biến, khi có nhu cầu sử dụng để đảm bảo chọn đúng sản phẩm khách hàng cần căn cứ vào các yếu tố kích thước đường ống, điều kiện làm việc, môi trường lưu chất để lựa chọn:

    Theo phương thức điều khiển

    • Van bướm tay gạt gang: sử dụng tay gạt để đóng mở van trực tiếp. Ưu điểm thao tác nhanh, dễ thực hiện, giá thành thấp nhất trong các loại. Hệ thống ứng dụng đường ống kích thước nhỏ hoặc trung bình vì dùng hoàn toàn bằng sức người để vận hành.
    • Van bướm tay quay gang: cơ chế vận hành thủ công dùng sức người nhưng được trang bị thêm hộp số trợ lực kết hợp tay quay nên đóng mở nhẹ hơn. Thao tác vận hành van cũng khá đơn giản, chỉ cần xoay tay quay theo cùng hoặc ngược chiều kim đồng hồ để đóng, mở van.
    • Van bướm gang điều khiển điện: sử dụng bộ điều khiển điện để đóng mở tự động. Ưu điểm thời gian đóng mở nhanh, điều tiết độ chính xác cao. Theo đó, phù hợp với hệ thống tự động hóa, cần điều khiển từ xa hoặc môi trường độc hại khó vận hành trực tiếp.

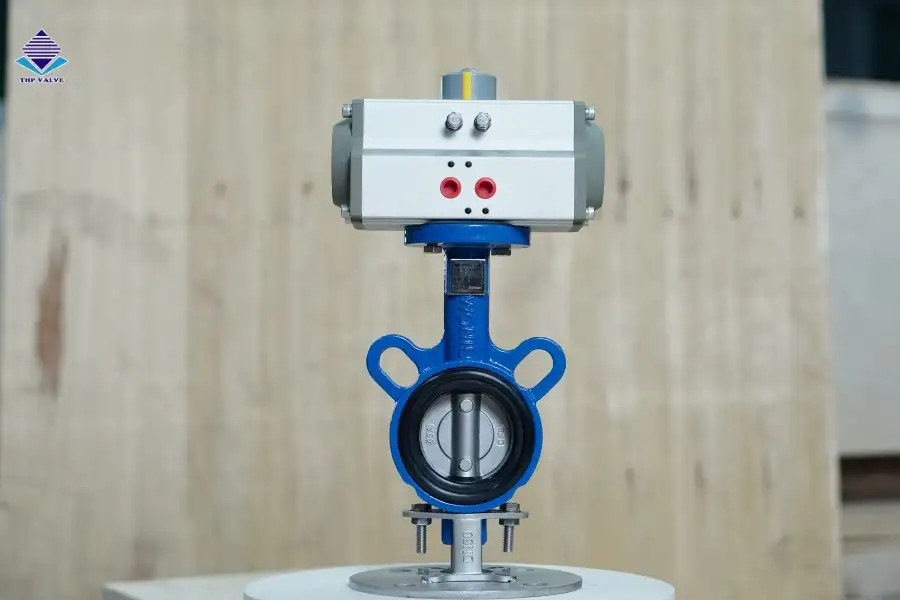

    • Van bướm gang điều khiển khí nén: dùng áp lực khí nén để đóng mở dòng chảy lưu chất. So với dạng điện tốc độ phản hồi đóng mở nhanh hơn và an toàn hơn trong môi trường dễ cháy nổ. Hệ thống ứng dụng chủ yếu yêu cầu tần suất đóng mở cao, tự động hóa.

    Theo kết nối

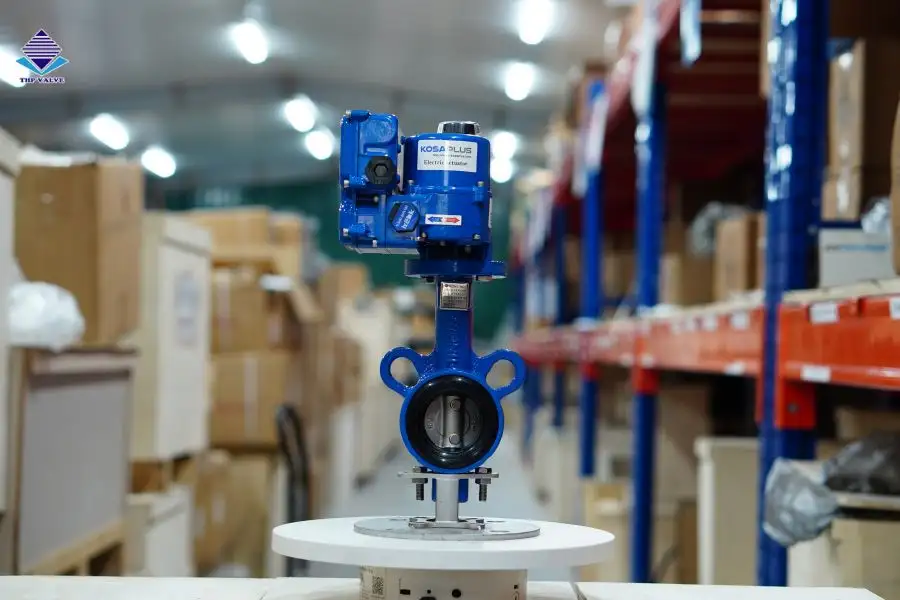

    • Van bướm wafer: được thiết kế kết nối với đường ống dạng kẹp wafer – van lắp kẹp giữa 2 mặt bích và cố định bằng bulong, đai ốc. Ưu điểm gọn nhẹ, tiết kiệm không gian, phù hợp với vị trí chật hẹp. Quan trọng giá thành hợp lý.
    • Van bướm gang lắp bích: được đúc 2 mặt bích ở 2 bên thân van để kết nối với đường ống. Van thường có kích cỡ lớn, kết cấu chắc chắn, chịu được áp lực cao và đáp ứng điều kiện vận hành khắt khe. Hệ thống ứng dụng nhiều trong hệ thống có quy mô lớn, độ kín cao.

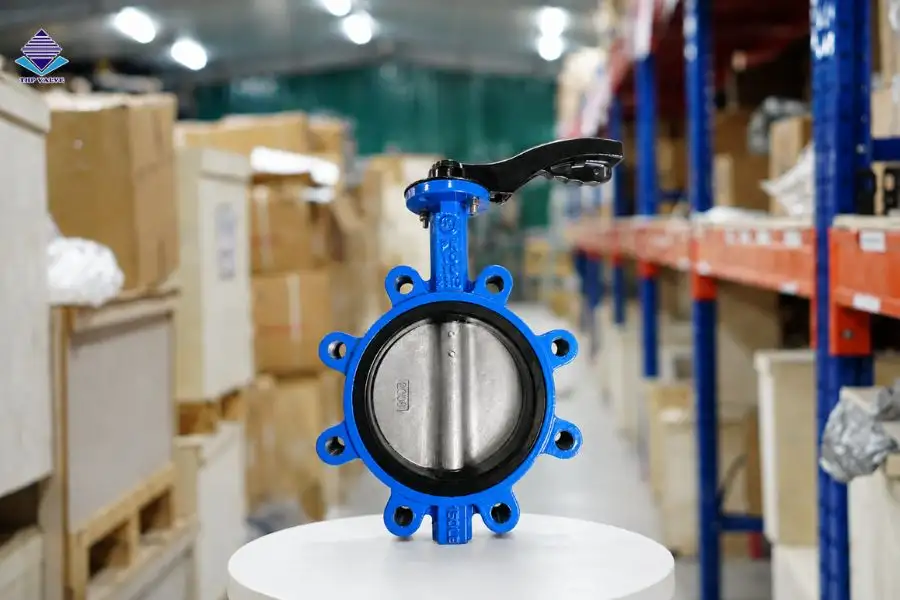

    • Van bướm lug: được bố trí các tai ren xung quanh thân van để kết nối trực tiếp với mặt bích của đường ống. Ưu điểm cố định, dễ lắp đặt, thuận tiện tháo lắp. Do đó, được ứng dụng nhiều trong hệ thống yêu cầu ổn định, cần tháo lắp, bảo dưỡng thường xuyên.

    Hình ảnh thực tế van bướm gang tại kho Tuấn Hưng Phát

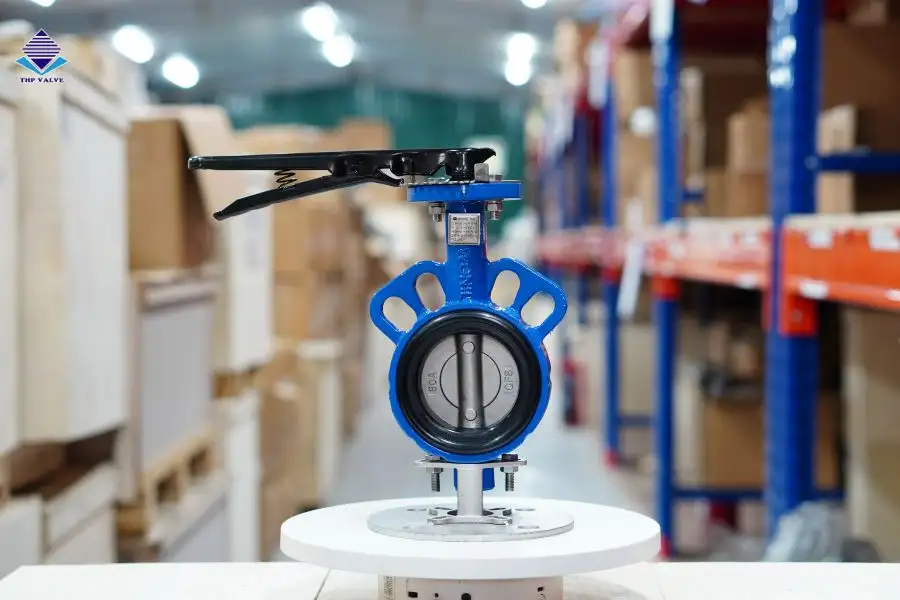

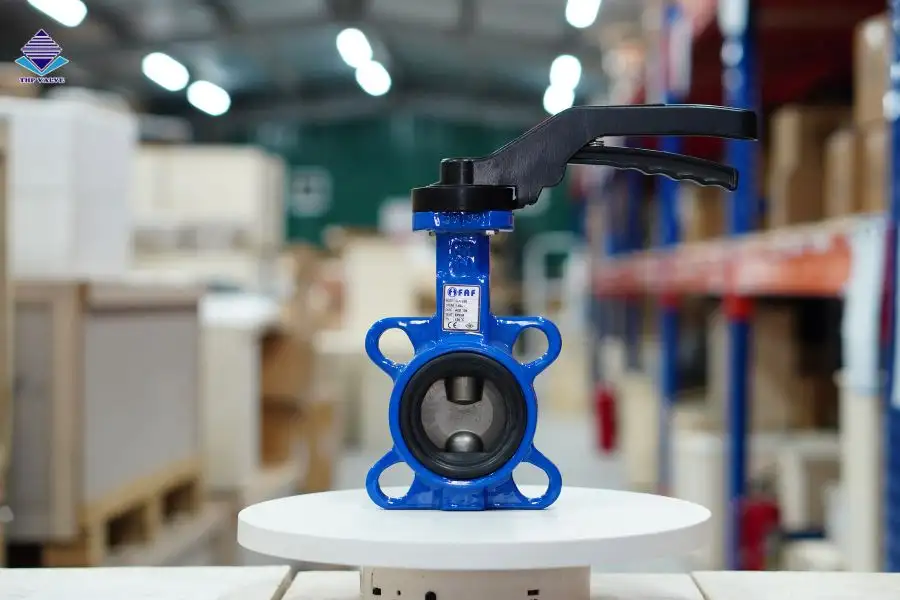

    Van bướm gang tay gạt

    Van bướm gang DN50 tay gạt FAF

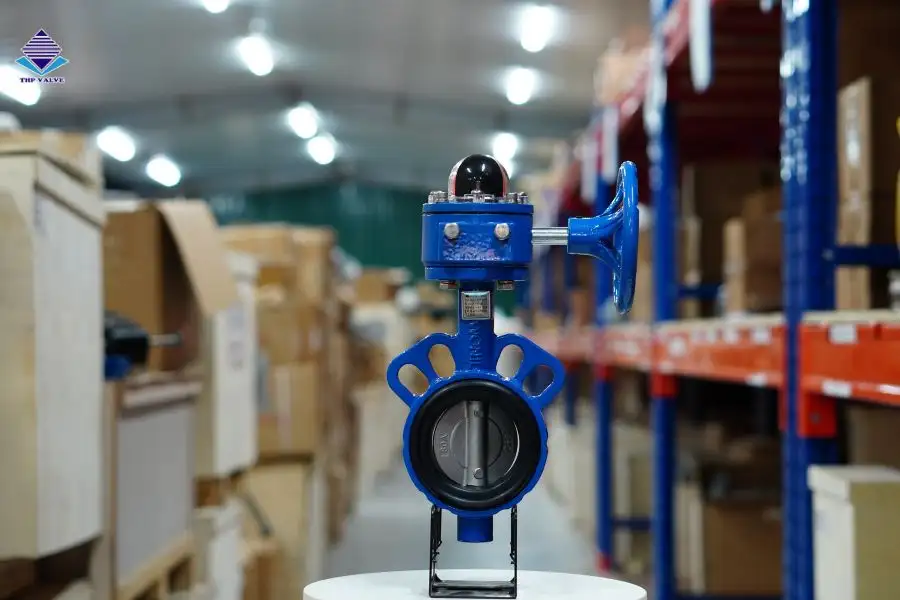

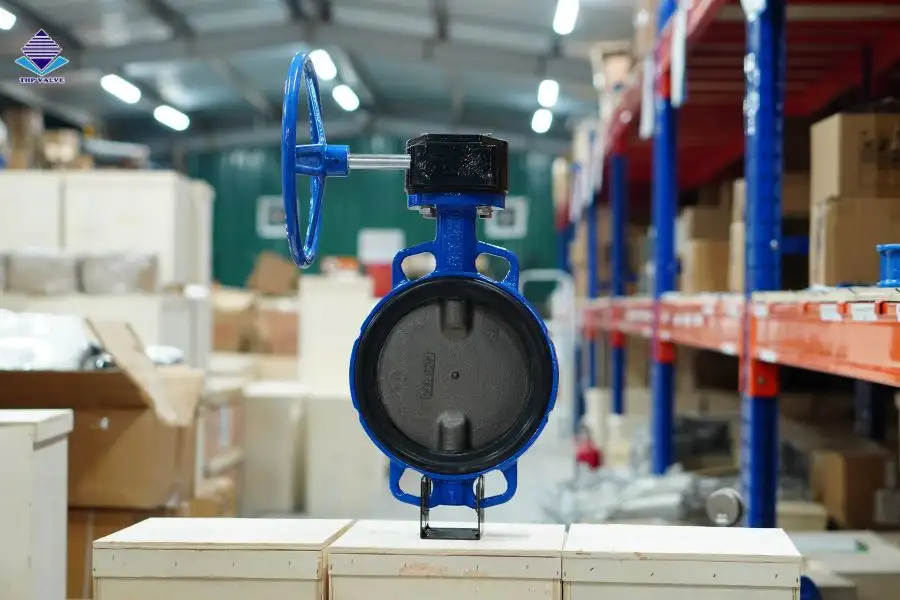

    Van bướm gang tay quay

    Van bướm gang tay quay DN80 Wonil Hàn Quốc

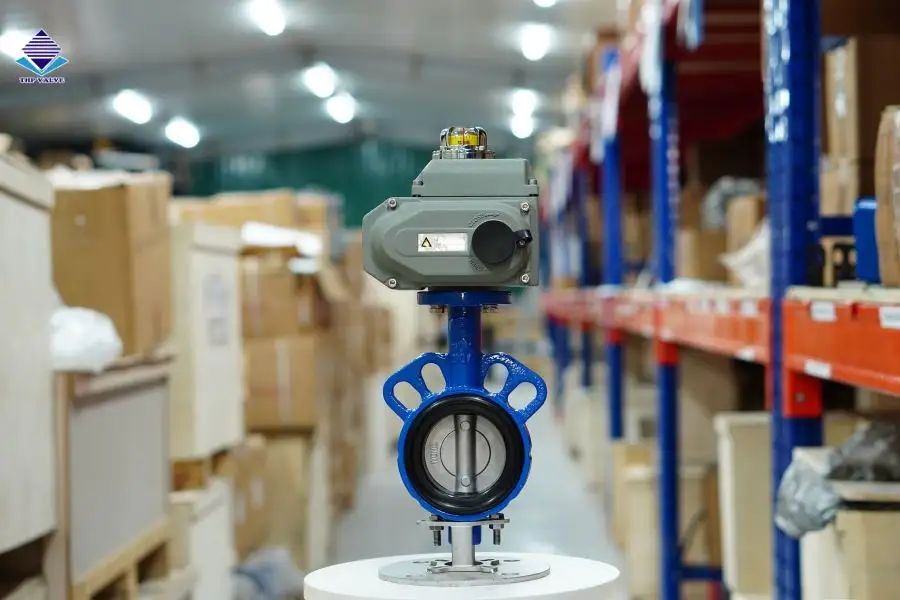

    Van bướm gang điều khiển điện

    Van bướm thân gang đĩa inox điều khiển điện Haitima

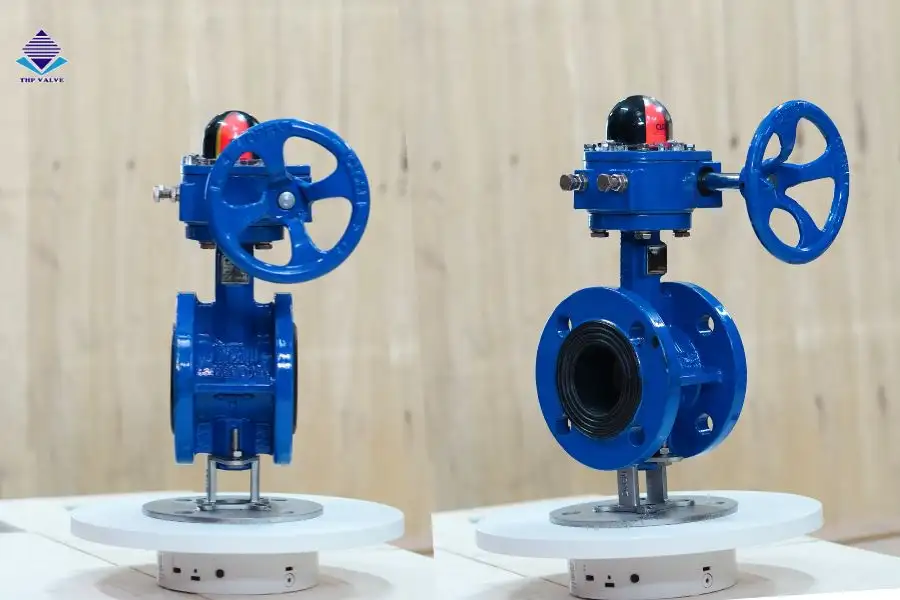

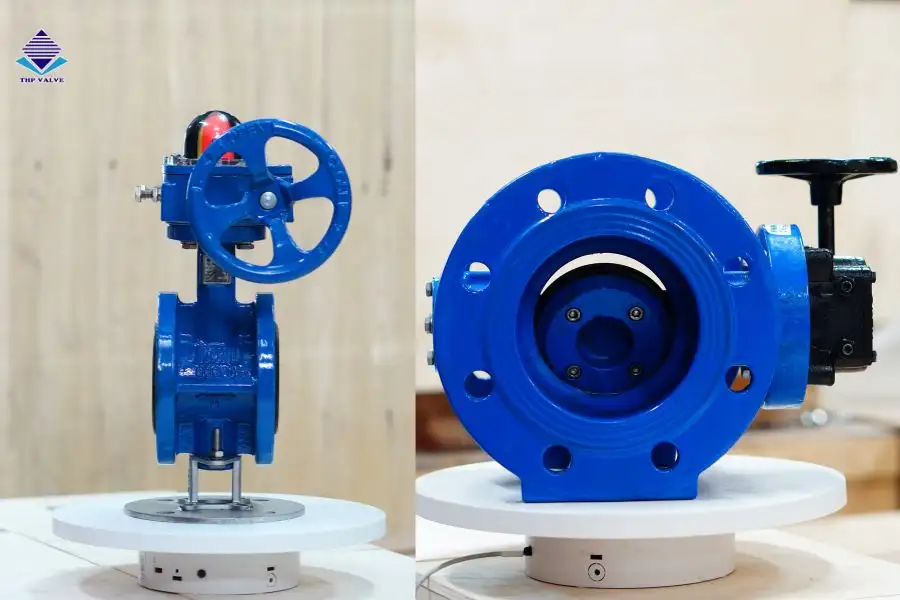

    Van bướm gang lắp bích

    Van cánh bướm thân gang lắp bích

    Bảng giá van bướm gang chính hãng 2026

    Hiện nay, trên thị trường có rất nhiều đơn vị cung cấp van cánh bướm gang với mức giá khác nhau. Nếu quý khách có nhu cầu mua hàng và cần tìm báo giá sản phẩm – liên hệ ngay đến Tuấn Hưng Phát để được tư vấn, hỗ trợ. Với hơn 16 năm kinh nghiệm trong lĩnh vực nhập khẩu, phân phối van công nghiệp, chung tôi cung cấp đa dạng các loại van bướm gang chính hãng, đảm bảo chất lượng và mức giá cạnh tranh, phù hợp với nhu cầu sử dụng tại Việt Nam.

    Về báo giá cụ thể sản phẩm sẽ không cố định mà thay đổi tùy theo kích thước, vật liệu, kiểu kết nối, phương thức điều khiển, xuất xứ, số lượng đặt hàng…Dưới đây là bảng giá van bướm thân gang cánh inox 304 Wonil Hàn Quốc sử dụng bộ điều khiển tay gạt, tay quay tại đơn vị được cập nhật mới nhất, mời quý khách tham khảo:

    Kích cỡĐơn giá (VND)
    DN50655.000 – 1.062.000
    DN65690.000 – 1.260.000
    DN80834.000 – 3.360.000
    DN1001.038.000 – 3.625.000
    DN1251.386.000 – 4.762.000
    DN1501.584.000 – 5.556.000
    DN2003.264.000 – 9.915.000
    DN2504.650.000 – 11.115.000
    DN3006.420.000 – 17.160.000
    DN40017.365.000 – 42.000.000
    DN50035.640.000 – 62.000.000

    Lưu ý: Bảng giá trên đây chỉ mang tính chất tham khảo, giá thành của sản phẩm sẽ có sự thay đổi theo biến động, tỷ giá. Vì vậy, tại thời điểm quan tâm quý khách vui lòng liên hệ trực tiếp với nhân viên của chúng tôi để được hỗ trợ, gửi báo giá chính xác.

    Ứng dụng van bướm gang trong các hệ thống

    Van bướm thân gang được xem là dòng van phổ thông nhờ giá thành hợp lý, bền bỉ, đáp ứng tốt nhiều hệ thống đường ống. Một số ứng dụng tiêu biểu có thể kể đến như:

    • Trong hệ thống cấp thoát nước sạch, nước sinh hoạt, mạng lưới cấp nước.
    • Hệ thống xử lý nước, nước thải.
    • Được lắp đặt trên đường ống cấp nước chữa cháy trong hệ thống PCCC.
    • Trong hệ thống HVAC được dùng trong đường ống nước lạnh, nước tuần hoàn, nước nóng.
    • Trong hệ thống tưới tiêu nông nghiệp, cấp nước sản xuất.
    • Trong nhà máy, dây chuyền sản xuất thực phẩm, đồ uống…

    Một số hình ảnh ứng dụng thực tế của van bướm gang trong các hệ thống:

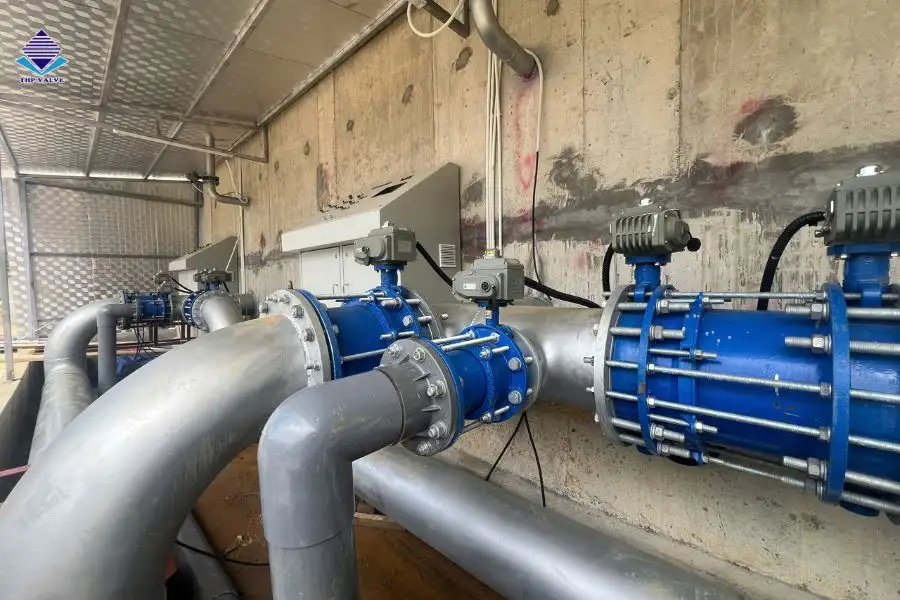

    Ứng dụng van bướm gang trong hệ thống nhà máy sản xuất

    Ứng dụng van cánh bướm gang trong hệ thống nhà máy sản xuất

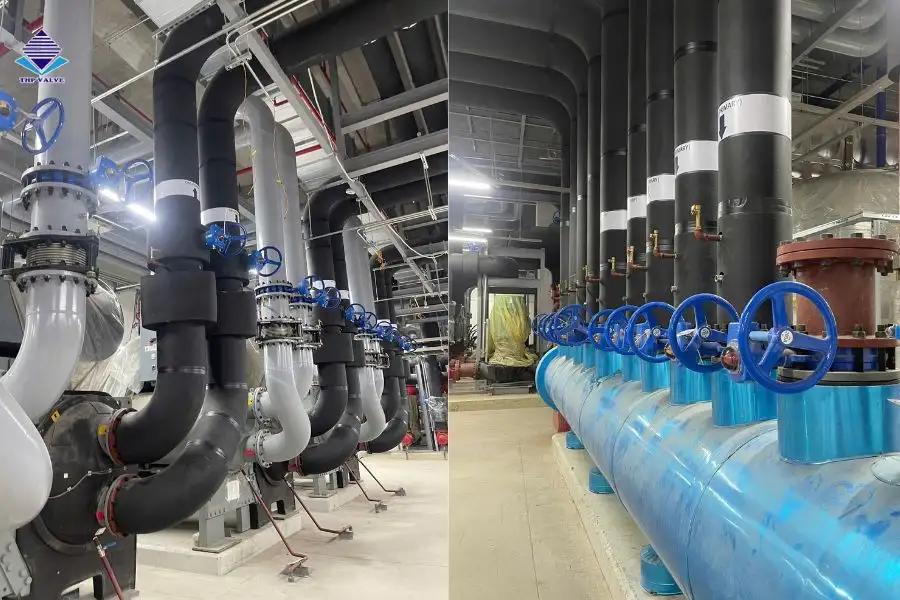

    Ứng dụng van bướm gang trong hệ thống nước sạch

    Ứng dụng van bướm gang trong hệ thống nước sạch

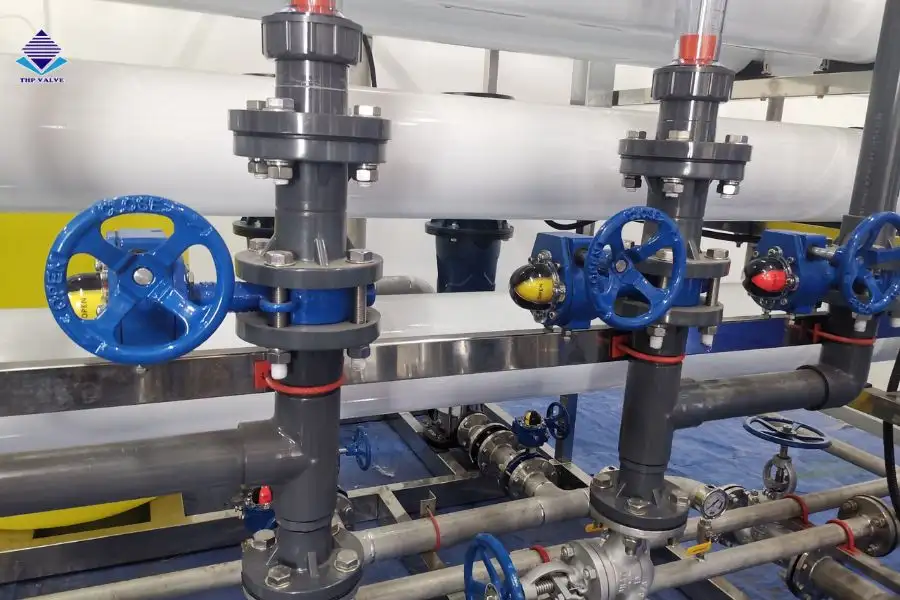

    Ứng dụng van bướm gang trong hệ thống cấp thoát nước

    Ứng dụng van bướm gang trong hệ thống cấp thoát nước

    => Xem thêm: Van bướm nhựa được ứng dụng trong hệ thống nào?

    Cấu tạo chính của van cánh bướm gang

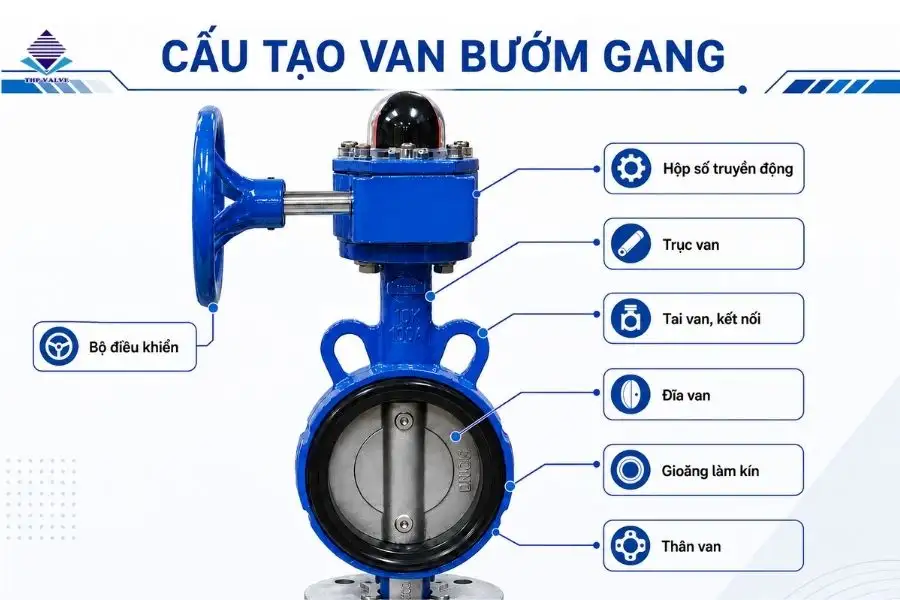

    Cấu tạo cơ bản của van bướm gang

    Cấu tạo cơ bản của van bướm thân gang

    Tương tự các dòng van bướm khác, van bướm thân gang có cấu tạo tương đối đơn giản gồm các bộ phận chính như sau:

    • Thân van: được đúc bằng vật liệu gang với nhiệm vụ liên kết các bộ phận và kết nối van với đường ống thông qua các phương thức lắp bích, wafer, lug.
    • Đĩa van: có dạng cánh bướm, chất liệu gang hoặc inox. Đây là bộ phận tiếp xúc trực tiếp với lưu chất và thực hiện nhiệm vụ đóng, mở, điều tiết dòng chảy.
    • Trục van: được làm bằng inox hoặc gang bền bỉ, chịu áp lực tốt. Một đầu trục van được kết nối với đĩa van, đầu còn lại với bộ điều khiển. Khi van vận hành sẽ truyền chuyển động từ điều khiển xuống đĩa van để thay đổi trạng thái hoạt động.
    • Gioăng làm kín: thường sử dụng cao su EPDM, PTFE có độ đàn hồi tốt, làm kín tốt, hạn chế rò rỉ lưu chất. Vị trí lắp đặt xung quanh đĩa van hoặc tại điểm nối van và đường ống.
    • Bộ phận điều khiển: được thiết kế tay gạt, tay quay, bộ truyền động khí nén hoặc điện, tùy thuộc nhu cầu và ngân sách đầu tư của hệ thống để lựa chọn.

    Về nguyên lý hoạt động dựa trên chuyển động xoay của đĩa van quanh trục van để thay đổi trạng thái dòng chảy. Khi đĩa van song song với lưu chất, van mở. Ngược lại khi ở trạng thái vuông góc, van đóng.

    Đặc điểm nổi bật của van cánh bướm gang

    Không chỉ có giá thành hợp lý, thấp hơn inox, van cánh bướm gang được ứng dụng rộng rãi nhờ sở hữu các ưu điểm dưới đây:

    • Thân gang có khả năng chịu áp lực tốt, bền bỉ, phù hợp với hệ thống công nghiệp quy mô lớn.
    • Chống ăn mòn khá tốt nhờ phù sơn Epoxy bên ngoài thân van giúp hạn chế tác động từ môi trường và độ ẩm.
    • So với các loại van khác cùng kích cỡ, sản phẩm có thiết kế đơn giản, trọng lượng nhẹ và dễ lắp đặt, vận chuyển.
    • Đĩa van được chế tạo bằng gang hoặc inox chống ăn mòn tốt, chịu áp lực cao vì là bộ phận tiếp xúc với lưu chất.
    • Đa dạng kích cỡ từ DN50 – DN50, kết nối lắp bích, wafer hoặc lug, đáp ứng tốt các hệ thống đường ống từ dân dụng đến công nghiệp.
    • Linh hoạt phương thức vận hành thủ công hoặc tự động, tùy thuộc nhu cầu sử dụng của hệ thống.
    • Giá thành thường thấp hơn van bướm inox, giúp tối ưu chi phí đầu tư cho các hệ thống.

    So sánh van bướm gang và van bướm inox

    Nếu quý  khách đang phân vân lựa chọn van cánh bướm gang và van bướm inox, dưới đây là bảng so sánh cụ thể chúng tôi đã tổng hợp, quý khách có thể tham khảo và làm căn cứ để chọn sản phẩm phù hợp cho hệ thống:

    Tiêu chí so sánhVan bướm gangVan bướm inox
    Chất liệu vanGang xám, gang cầu, gang dẻo, phủ Epoxy bên ngoài.Inox 304, inox 316
    Trọng lượngThường nặng hơn inoxNhẹ hơn, tùy model
    Khả năng chống ăn mònKhá tốt trong môi trường phù hợpTốt, đáp ứng nhiều môi trường hóa chất ăn mòn mạnh.
    Độ bền cơ họcTốtTốt
    Khả năng chịu áp lực, nhiệt độKhá tốt, phụ thuộc gioăng làm kín nhưng thấp hơn inoxTốt, hoạt động được trong điều kiện môi trường khắc nghiệt có nhiệt độ, áp lực cao.
    Chi phí đầu tưThấpCao hơn
    Phương thức điều khiểnTay gạt, tay quay, điều khiển điện, khí nénTay gạt, tay quay, điều khiển điện, khí nén
    Hệ thống ứng dụngMôi trường thông dụng như cấp thoát nước, PCCC, HVACMôi trường yêu cầu khắt khe, độ sạch cao: hóa chất ăn mòn, thực phẩm, hơi nóng, khí nén, nước.

    Nếu quý khách có nhu cầu mua hàng hoặc tham khảo thêm về sản phẩm, vui lòng liên hệ qua hotline để được nhân viên kỹ thuật của Tuấn Hưng Phát tư vấn và gửi báo giá chính xác. Đội ngũ nhân viên của chúng tôi được đào tạo bài bản, am hiểu sản phẩm và luôn sẵn sàng hỗ trợ khách hàng trong quá trình suốt quá trình lựa chọn, sử dụng.
