Van y xiên khí nén

(1 đánh giá của khách hàng)

Thông số kỹ thuật

– Kích thước: DN25-32mm-1.1/4”

– Thân van: Inox

– Kiểu lắp: Lắp ren

– Đĩa van: Inox 304, 316

– Trục: Inox 304 – 316

– Gioăng làm kín: Teflon (PTFE)

– Nhiệt độ: -20 độ C – 180 độ C

– Áp lực: 16bar

– Môi trường làm việc: nước, hóa chất, hơi

– Xuất xứ: Đài Loan, Hàn Quốc

– Bảo hành: 24 tháng

gọi chúng tôiliên hệ zaloKinh Doanh: 0984.854.538

gọi chúng tôiliên hệ zaloKinh Doanh 2:0964.212.355

gọi chúng tôiliên hệ zaloKinh Doanh 3:0962.498.686

Góp ý, khiếu nại: 0963.189.833
Kế toán: 024.6295.3738
  • Giá tốt - Hàng chính hãng 100%
  • Chiết khấu cao cho dự án
  • Tư vấn hỗ trợ 24/7
  • Am hiểu - Kinh nghiệm ngành van gần 15 năm
  • Giao hàng siêu tốc
  • Bảo hành lên đến 24 tháng

Van y xiên khí nén là loại van công nghiệp thường được sử dụng cho các hệ thống có áp suất và nhiệt độ cao. Loại van này hoạt động bằng cách sử dụng năng lượng khí nén để vận hành đóng mở. Trong bài viết dưới đây, Tuấn Hưng Phát xin chia sẻ một số thông tin về sản phẩm van y xiên khí nén.

Van y xiên khí nén là gì?

Van y xiên khí nén (Angle Seat Valve) là loại van công nghiệp sử dụng năng lượng khí nén để điều khiển đóng mở lưu chất trên hệ thống ống dẫn. Thân van được thiết kế hình chữ Y, có thể dễ dàng kết nối với Piston để điều khiển đóng mở van bằng đầu khí nén. Ngoài ra van còn có kiểu kết nối khác như: Kết nối lắp bích, kết nối ren…

Van được chế tạo từ chất liệu inox cao cấp nên có độ bền cao, phù hợp sử dụng trong môi trường có nhiệt độ, áp suất cao. Với thiết kế đa dạng Hiện nay, van xiên khí nén được cung cấp với nhiều kích thước khác nhau, giúp người dùng có thể lựa chọn kích thước phù hợp cho hệ thống đường ống của mình.

Một số tên gọi khác của van y xiên khí nén:

  • Van góc khí nén
  • Van góc điều khiển khí nén
  • Van y xiên điều khiển khí nén
  • Van xiên khí nén
  • Van xiêu y khí nén
  • Y xiên
van-y-xien-khi-nen-DN20-PN15

Van y xiên khí nén DN20 – PN15

Thông số kỹ thuật van y xiên khí nén

  • Kích thước: DN25-32mm-1.1/4”
  • Thân van: Inox
  • Kiểu lắp: Lắp ren
  • Đĩa van: Inox 304, 316
  • Trục: Inox 304 – 316
  • Gioăng làm kín: Teflon (PTFE)
  • Nhiệt độ: -20 độ C – 180 độ C
  • Áp lực: 16bar
  • Môi trường làm việc: nước, hóa chất, hơi
  • Xuất xứ: Đài Loan, Hàn Quốc
  • Bảo hành: 24 tháng

Mỗi sản phẩm đều có sẽ có các tính năng nổi bật khác nhau. Và dòng van y xiên khí nén này cũng thế. Sau đây, THP sẽ đưa ra các đánh giá để mọi người có cái nhìn tổng quan nhất về sản phẩm này nhé!

catalog-van-xien-y-khi-nen

Catalog van xiên y khí nén

Cấu tạo của van y xiên khí nén

Van xiên khí nén được cấu tạo bởi các bộ phận chính gồm:

  1. Thân van: Có hình chữ Y, được sản xuất từ chất liệu thép không gỉ inox 304, giúp đảm bảo độ bền và khả năng chống ăn mòn, han gỉ tốt. Do chất liệu chế tạo từ inox nên thân van có khả năng chống tác động vật lý từ bên ngoài và bảo vệ các chi tiết bên trong.
  2. Đĩa van: Đây là nơi tiếp xúc trực tiếp với dòng chảy lưu chất, thường được chế tạo từ inox 304 hoặc inox 316.
  3. Ống kết nối với bộ phận thân van và bộ truyền động.
  4. Lò xo đàn hồi: Chức năng chính của lò xo là đóng van tự động khi ngừng cấp áp lực khí nén.
  5. Gioăng làm kín: Đây là bộ phận giúp làm kín và ngăn lưu chất rò rỉ ra ngoài, thường được chế tạo từ chất liệu teflon – PTFE.
  6. Piston: Đây là bộ phận chuyển động bộ điều khiển để cửa van đóng mở dễ dàng.
  7. Nút thông báo trạng thái đóng/mở của van: Giúp người vận hành dễ dàng quan sát và biết chính xác tình trạng van.
  8. Bộ điều khiển van khí nén: Có tác dụng tạo lực giúp trục van và đĩa van hoạt động tự động theo mong muốn.
  9. Thanh thông báo trạng thái mở của van.
  10. Cổng cấp khí nén cho van: Đây là nơi cung cấp khí nén vào bộ điều khiển.
  11. Trục van: Kết nối giữa đĩa van và bộ điều khiển khí nén.
cau-tao-van-xien-y-dieu-khien-khi-nen

Cấu tạo van xiên y điều khiển khí nén

Nguyên lý hoạt động của van y xiên khí nén

Van xiên y khí nén có cấu tạo gồm 2 bộ phận van góc khí nén và thiết bị truyền động được điều khiển bằng khí nén. Khi cấp lượng khí nén vào van sẽ đi qua xi lanh tác động lên Piston. Từ đó kích hoạt trục van đã được kết nối với Piston và làm cho đĩa van mở hoặc đóng do lượng khí nén chuyển dần thành cơ năng tạo ra lực đủ mạnh.

Khi áp lực của khí nén giảm, không thắng được lực nén của lò xo sẽ đưa đĩa van vào vị trí ban đầu. Các thông số của van sẽ được nhìn thấy trên đỉnh van, người vận hành có thể điều chỉnh và kiểm soát dễ dàng.

Dựa vào bộ điều khiển khí nén sẽ chia van y xiên khí nén thành 2 loại:

Van y xiên khí nén tác động đơn

Van ở trạng thái bình thường sẽ hoạt động khi được cung cấp 1 áp lực khí nén đủ để đẩy Piston dịch chuyển. Piston sẽ đẩy đĩa van làm van mở và cho lưu chất đi qua. Ngược lại khi ngừng cung cấp khí nén thì lực đàn hồi lò xo sẽ tác động làm cánh cánh cổng van đóng lại.

Van y xiên khí nén tác động kép

Nguyên lý vận hành kiểu tác động kép sẽ phức tạp hơn so với kiểu tác động đơn một chút. Van sẽ được cấp khí ở cả hai vị trí đóng và mở. Một đầu sẽ dùng để đóng van và một đầu khí dùng để mở van. Điểm khác biệt giữa hai kiểu tác động đơn và tác động kép đó là khi ngừng cấp khí, van vẫn giữ nguyên vị trí hoạt động.

Ưu và nhược điểm của van y xiên khí nén

Ưu điểm van y xiên khí nén

  • Thời gian đóng mở nhanh chóng, chỉ khoảng 2-3 giây.
  • Phù hợp cho các hệ thống có áp suất và nhiệt độ làm việc cao.
  • Khả năng điều khiển tự động 100% với độ linh hoạt cao bởi lực đẩy khí nén.
  • Phù hợp sử dụng cho môi trường có độ nhớt cao.
  • Thiết kế góc chéo 30 độ giúp hạn chế hiện tượng búa nước khi vận hành thiết bị.
  • Chất lượng van tốt với độ bền cao, tuổi thọ sử dụng lâu dài.
  • Van có thể sử dụng tốt trong môi trường có áp suất chân không.

Nhược điểm van y xiên khí nén

  • Van xiên y khí nén chỉ có kích thước nhỏ từ DN15 đến DN50 (các kích thước lớn hơn thì thường sử dụng các loại van điều khiển khí nén khác).
  • Chất liệu thường chỉ sử dụng inox 304 hoặc inox 316, các loại vật liệu khác gần như không có trên thị trường.
van-y-xien-khi-nen-dieu-khien-tu-dong-tu-xa

Van y xiên khí nén điều khiển tự động từ xa

>>>THAM KHẢO THÊM:

Ứng dụng của van y xiên khí nén

Van y xiên khí nén là loại van hoạt động hoàn toàn tự động với độ bền cơ học cao, khả năng chịu được áp lực và nhiệt độ lớn nên được ứng dụng cho nhiều hệ thống nhà máy xử lý chất lỏng, nước sạch, thực phẩm, bia rượu, nước giải khát… Dưới đây là một số ứng dụng cụ thể của van y xiên khí nén trong thực tiễn:

  • Ứng dụng trong hệ thống xử lý nước thải,  nước sạch, nước đa dụng…
  • Ứng dụng trong hệ thống nhà máy xử lý khí hơi…
  • Ứng dụng trong lĩnh vực công nghiệp sản xuất nước giải khát, bia rượu,… nhà máy chế biến thực phẩm …
  • Ứng dụng trong hệ thống có nhiệt độ và áp suất làm việc cao như lò hơi, nồi hơi…

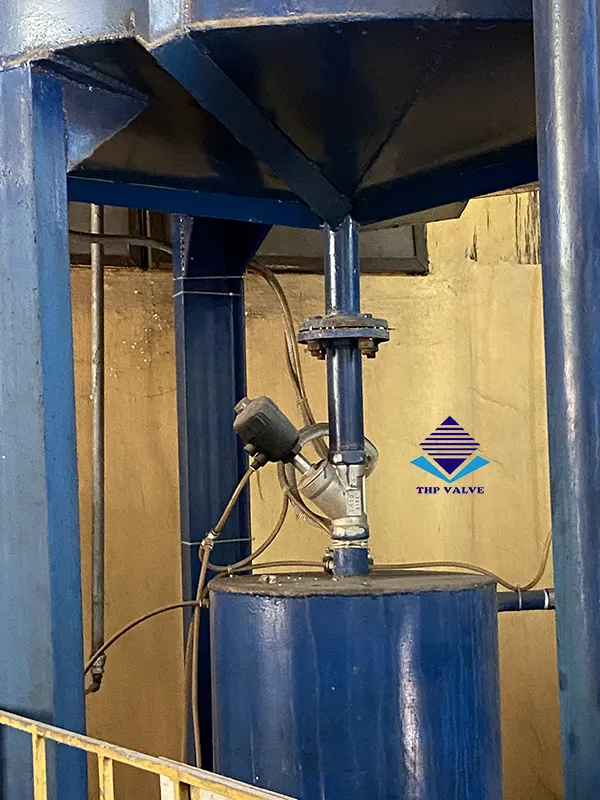

ung-dung-van-xien-khi-nen-trong-nha-may-san-xuat

Ứng dụng van y xiên khí nén trong nhà máy sản xuất

Có nên sử dụng van y xiên khí nén không?

Có rất nhiều câu hỏi được đặt ra khi nhắc đến dòng van xiên y khí nén. Nhưng câu hỏi được đề cập khá nhiều khi chọn mua dòng van y xiên này chính là có tốn nhiều khí nén không? Câu trả lời là Không.

Trong quá trình hoạt động, van chỉ sử dụng khí nén trong thời gian rất ngắn để thực hiện chu trình đóng mở. Sau đó, van sẽ duy trì vị trí của mình mà không cần tiêu thụ thêm khí nén. Điều này giúp giảm thiểu lượng khí nén tiêu thụ so với các loại van khác, như van điều khiển liên tục, nơi khí nén cần được duy trì liên tục để giữ van ở vị trí mở hoặc đóng.

Hiệu suất và khả năng tiết kiệm năng lượng của van xiên khí nén phụ thuộc vào thiết kế và chất lượng của van, cũng như cách bạn vận hành và bảo dưỡng hệ thống. Đối với những hệ thống được thiết kế và vận hành đúng cách, van xiên khí nén có thể giảm thiểu tiêu thụ khí nén và tối ưu hóa hiệu suất của hệ thống.

Trong thực tế, việc sử dụng van xiên khí nén trong hệ thống làm việc thường không gây tốn nhiều chi phí và năng lượng khí nén. Thậm chí, nó có thể được coi là một lựa chọn tiết kiệm và hiệu quả cho các ứng dụng cần điều khiển chuyển động của van một cách tự động mà không cần duy trì áp lực khí nén liên tục.

Địa chỉ mua van y xiên khí nén giá rẻ

dia-chi-mua-van-y-xien-khi-nen

Địa chỉ mua van y xiên khí nén

Nếu bạn đang tìm kiếm một đối tác cung cấp van xiên y khí nén uy tín, chất lượng với giá thành tốt nhất, Tuấn Hưng Phát là lựa chọn hoàn hảo cho bạn. Chúng tôi cung cấp đầy đủ các loại thiết bị, phụ kiện, van công nghiệp với đa dạng thiết kế, kích cỡ, chất liệu và xuất xứ, đảm bảo sẽ làm bạn hài lòng.

Hiện nay, Tuấn Hưng Phát là doanh nghiệp phân phối thiết bị với 15 năm kinh nghiệm và đang là đối tác tin cậy cho nhiều công trình, dự án, đại lý trên khắp các tỉnh thành. Sản phẩm của chúng tôi được nhập khẩu trực tiếp từ nhiều thương hiệu danh tiếng và được ủy quyền phân phối chính hãng tại thị trường Việt Nam như KosaPlus (Hàn Quốc), Wonil (Hàn Quốc), Haitima (Đài Loan)…

Các loại van xiên y khí nén chúng tôi đang cung cấp gồm có:

– Van y xiên khí nén tác động đơn

– Van y xiên khí nén tác động kép

– Van xiên khí nén đầu nhựa

– Van xiên khí nén toàn thân inox

– Van y xiên khí nén lắp bích

Chúng tôi cam kết cung cấp sản phẩm chính hãng 100%, nhập khẩu trực tiếp không qua trung gian với đầy đủ chứng chỉ CO – CQ. Sản phẩm luôn có sẵn trong kho số lượng lớn, đáp ứng nhu cầu giao hàng nhanh chóng trên toàn quốc. Khi mua hàng tại Tuấn Hưng Phát, bạn sẽ được hỗ trợ tư vấn xuyên suốt trong quá trình lựa chọn và sử dụng sản phẩm. Đội ngũ nhân viên nhiệt tình của chúng tôi luôn sẵn sàng phục vụ bạn 24/7. Chính sách bảo hành uy tín và đổi trả hợp lý cũng là một trong những lý do chúng tôi nhận được sự tin tưởng từ quý khách hàng. Nếu bạn quan tâm đến sản phẩm hoặc cần tư vấn hãy liên hệ ngay với chúng tôi để được nhân viên hỗ trợ sớm nhất.
