Van bi ren điều khiển khí nén Haitima

Van bi ren điều khiển khí nén có cấu tạo ren gắn với đường ống;  cùng cơ chế các động xoay ngang thuận hoặc ngược kim đồng hồ một góc từ 0 – 90° để vận hành đóng mở van. Ngoài ra, van bi ren điều khiển khí nén này được thực hiện bằng phương pháp sử dụng áp lực khí nén có tính tự động hóa cao, giảm tối đa sức người trong công việc.

Giới thiệu van bi ren điều khiển khí nén Haitima Đài Loan

Haitima là thương hiệu uy tín và đã có tiếng trên khắc các thị trường Châu Á và Đông Âu. Trong đó, thị trường Việt nam cũng là một thị trường tiềm năng. Haitima đã hợp tác cùng Tuấn Hưng Phát đưa thương hiệu của mình vào Việt Nam từ năm 2015. Dòng sản phẩm van bi điều khiển khí nén của Haitima Đài Loan nói chung đã khẳng định được vị thế và chất lượng của mình. Minh chứng qua hàng ngàn đơn hàng lẻ cũng như dự án yêu cầu báo giá van bi điều khiển khí nén tính riêng quý 4 năm 2020.

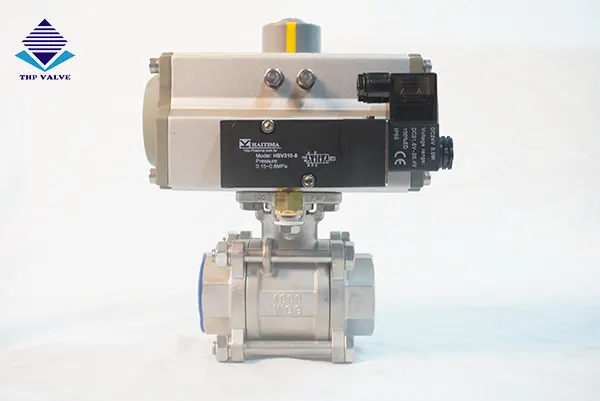

van bi ren điều khiển bằng khí nén của Haitima

Thông số chung van bi ren điều khiển khí nén Haitima

Van bi ren điều khiển khí nén gồm các thành phần chính như thân van, gioăng làm kín, trục van và bi van (hay còn được gọi là bóng van – “ball”); Bộ điều khiển khí nén chính hãng Haitima Đài Loan tiêu chuẩn chống nước IP67. Kết cấu thân van có khá nhiều tùy chọn để đáp ứng được mục đích sử dụng khác nhau: thân van 3 PCs, 2 PCs; Thân van 3 ngã, 2 ngã. Về phần bộ điều khiển khí nén, chúng cũng có các tùy chọn khác nhau để phù hợp trong điều kiện từng hệ thống: tác động điều khiển đơn – kép; Chức năng vận hành điều khiển kiểu ON/OFF – Tuyến tính.

Nguyên lý hoạt động của van bi ren khí nén Đài Loan Haitima

Nguyên lý hoạt động của sản phẩm cũng tương tự với các loại van bi điều khiển bằng khí nén khác: Kết cấu hệ truyền động điều khiển gồm hệ bánh răng truyền động đầu khí nén – ty van bi – bi van.

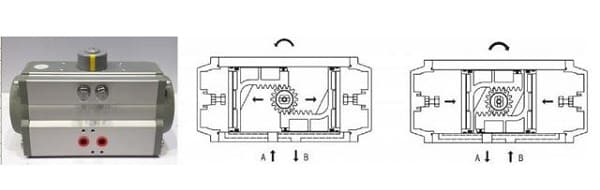

Nguyên lý hoạt động của bộ điều khiển khí nén Haitima Đài Loan

– Trong trạng thái van đóng ban đầu: Khi cấp khí nén vào cửa “A” tới khoang chứa chính giữa. Áp lực từ khí nén dần lớn lên sẽ đẩy Piston sang hai bên. Cùng với đó, chúng sẽ đẩy không khí ở khoang chứa từ 2 đầu của bộ khí nén ra ngoài cửa B. Nhờ vào hệ bánh răng truyền động điều khiển phần thân van bi (ty van – bi van) đã liên kết trực tiếp. Qua đó, khiến bi van xoay một góc tối đa 90°. Khi đó van sẽ chuyển đổi sang trạng thái mở và cho dòng lưu chất đi qua vị trí dễ dàng. Trạng thái này sẽ vẫn sẽ được giữ nguyên cho tới khi người vận hành cấp khí nén để thực hiện hành trình đóng van.

– Để đóng van, chúng ta sẽ cấp khí nén vào cổng “B” ở đầu bộ điều khiển: Khi đó, khí nén sẽ được cấp vào trong phần khoang ở 2 đầu của bộ khí nén. Từ đó, áp lực từ khí nén sẽ đẩy Piston đi vào trong. Thông qua hệ truyền động của bánh răng, để thực hiện việc đóng van và ngăn không cho dòng lưu chất đi qua thiết bị.

Thông số kỹ thuật van bi ren điều khiển khí nén Haitima

• Chất liệu: van bi inox SUS 304, SUS 316
• Kết nối: Lắp ren
• Kích thước: 21ϕ, 27ϕ, 34ϕ, 48ϕ, 60ϕ
• Tác động điều khiển dạng: Tác động đơn / Tác động kép
• Chức năng điều khiển vận hành: ON/OFF – Tuyến tính
• Áp lực hoạt động: 16bar ~ 63bar
• Nhiệt độ: 10 đến 180°C
• Áp khí nén: 2 ~ 7bar
• Tiêu chuẩn: IP67
• Thương hiệu: Haitima Đài Loan

Xem thêm: Van bi 3 ngã điều khiển khí nén Haitima nhập khẩu chính hãng có giá bán ưu đãi.

Hình ảnh thực tế van bi ren điều khiển khí nén Haitima Đài Loan

Hình ảnh van bi ren điều khiển khí nén chính hãng Haitima dưới đây được chụp thực tế tại kho. Hình ảnh do cán bộ nhân viên chụp bằng điện thoại không quá sắc nét. Mong Quý Vị thông cảm! Quý vị có thể đặt lịch tham quan xem hàng mẫu bằng cách liên hệ Hotline ngay hôm nay. Tuấn Hưng Phát hân hạnh được tiếp đón và phục vụ Quý Vị!

Van bi ren điều khiển khí nén Haitima Đài Loan

Van bi ren khí nén Haitima Đài Loan DN25

Van bi ren khí nén Đài Loan Haitima DN20

Đặc tính nổi bật của van bi ren khí nén Haitima Đài Loan

• Van bi ren điều khiển bằng khí nén vận hành theo nguyên lý Piston khí nén; vận hành nhanh, an toàn trong phòng chống cháy nổ.
• Sản phẩm van bi điều khiển khí nén này hiện đang sở hữu tính tự động hóa cao. Từ đó sẽ giúp giảm nhân lực vận hành và kiểm soát hệ thống tốt hơn.
• Thân van bi bằng inox chịu đựng áp suất trong đường ống lên đến 16bar ~ 63bar (Tùy yêu cầu của khách hàng).
• Nhiệt độ của van trong suốt quá trình làm việc đạt hiệu quả là 10 đến 180°C. Với một số nhu cầu của Khách hàng cho nhiệt độ cao Chúng tôi luôn có phương án, giải pháp. Vui lòng liên hệ ngay với Tuấn Hưng Phát để được tư vấn và hỗ trợ tốt nhất.
• Bộ điều khiển khí nén Haitima đã nhận được chứng nhận đạt tiêu chuẩn quốc tế IP67. Vì thế, chúng có khả năng làm việc hiệu quả trong các trường hợp có môi trường hoạt động khắc nghiệt. Tuy vậy, tại những khu vực làm việc ngoài trời, Quý Vị cũng nên trang bị thêm phần mái che chắn cẩn thận để giúp cho thiết bị hoạt động ổn định và đạt hiệu quả cao nhất.

Ứng dụng của van bi ren điều khiển khí nén Haitima

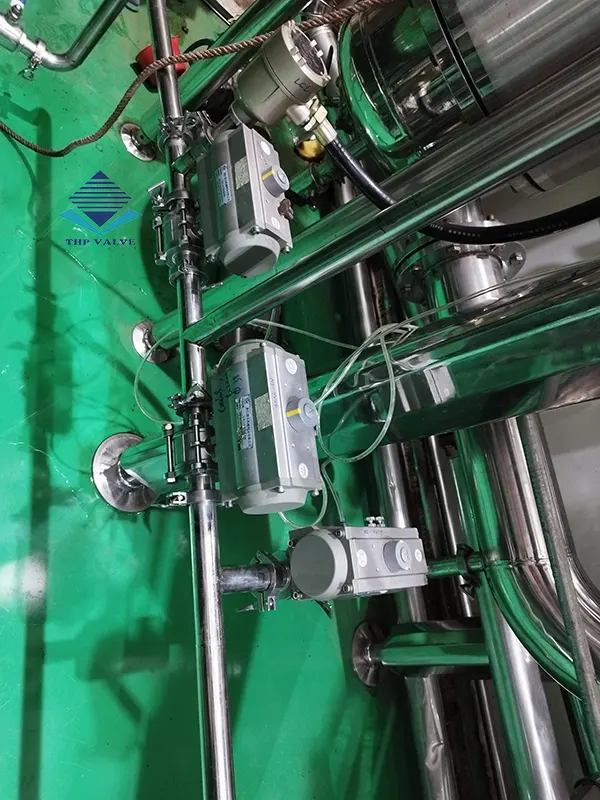

Ứng dụng thực tế của van bi ren điều khiển khí nén Haitima

Van bi ren điều khiển khí nén xuất hiện nhiều trong hệ thống đường ống và các hệ thống tự động hóa tại doanh nghiệp, nhà máy sản xuất, xí nghiệp như:

• Nhà máy xử lý nước thải hoặc môi trường có chứa hóa chất.
• Nhà máy sản xuất thực phẩm, dược phẩm, đồ uống giải khát
• Nhà máy bán dẫn điện tử hay nhà máy điện phân.

Van bi ren điều khiển khí nén Haitima Đài Loan có giá thành rất hợp lý; công năng vận hành tốt – ổn định; khả năng hoạt động của van hiệu quả trong xí nghiệp lớn. Đây là sản phẩm phù hợp, và có tính xu hướng trong thời buổi tự dộng hóa trong lao động sản xuất.
