Van giảm áp là gì? Cấu tạo, nguyên lý làm việc của van giảm áp

5/5 - (2 bình chọn)

Van giảm áp là một bộ phận quan trọng trong hệ thống quản lý áp suất nước. Chúng có vai trò quan trọng trong việc điều chỉnh áp suất đầu ra, bảo vệ thiết bị và đảm bảo hiệu suất ổn định trong các ứng dụng công nghiệp và dân dụng. Van điều áp không chỉ giúp kiểm soát áp suất, mà còn bảo vệ hệ thống. Đồng thời, đảm bảo sản phẩm hoạt động hiệu quả. Điều này làm cho chúng trở thành một phần quan trọng trong nhiều ngành khác nhau.

Van giảm áp là gì?

Van giảm áp thường được gọi là van điều áp nước. Đây là một phần quan trọng trong các hệ thống quản lý áp suất nước. Chức năng chính của van giảm áp là điều khiển áp suất nước để đảm bảo áp suất đầu ra tại van thấp hơn áp suất đầu vào trong hệ thống.

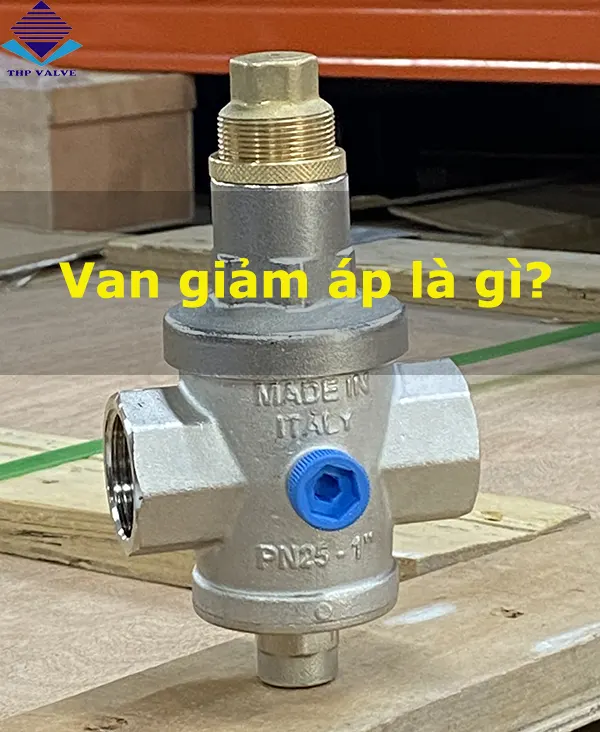

Van giảm áp

Van giảm áp là gì?

Van được sử dụng rộng rãi trong ngành công nghiệp để điều chỉnh và duy trì áp suất nước trong các thiết bị và máy móc. Nó không chỉ giúp đảm bảo hoạt động hiệu quả của các thiết bị, mà còn ngăn ngừa hỏng hóc. Từ đó, đóng góp vào việc đảm bảo chất lượng sản phẩm cuối cùng.

Ký hiệu thông thường của van giảm áp là “PRV” (Pressure Relief Valve) hoặc “PRD” (Pressure Reducing Device). Đây là những ký hiệu thường được dùng chỉ van trong các hệ thống quản lý áp suất. Van điều áp thường được đặt ở các vị trí chiến lược, đảm bảo áp suất nước luôn duy trì ổn định và an toàn.

Vì sao nên dùng van giảm áp trên hệ thống đường ống dẫn?

Đối với các hệ thống quy mô lớn hoặc cao tầng, việc đặt bể nước hoặc thùng chứa nước thường ở vị trí cao. Từ đó, dẫn đến tình trạng áp lực nước gia tăng khi điểm nước cao hơn. Nó tạo nên áp lực nước mạnh hơn.

Áp lực nước mạnh này có thể gây khó khăn cho người sử dụng. Nếu áp lực vượt quá giới hạn của thiết bị đường ống có thể gây hỏng hóc cho hệ thống đường ống. Mặc dù có một số thiết bị đường ống có thể chịu được áp lực cao, nhưng chúng thường có giá thành đắt đỏ hoặc trọng lượng lớn. Qua đó, sẽ gây khó khăn cho toàn bộ hệ thống.

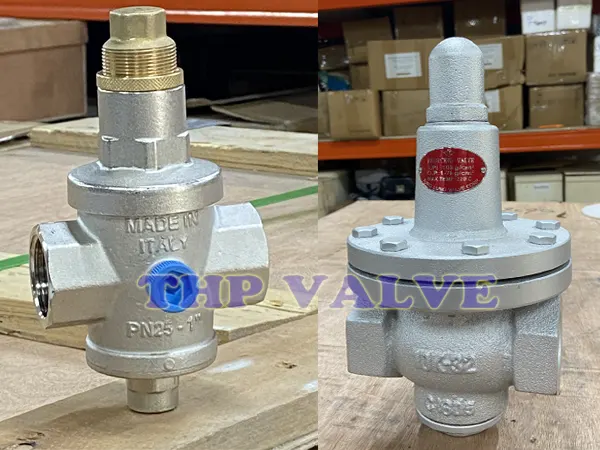

Van giảm áp

Do đó, việc sử dụng van điều áp tại các điểm với áp lực cao là cần thiết. Nó giúp bảo vệ hệ thống, giảm áp lực và bảo vệ thiết bị trong hệ thống đường ống.

Công ty TNHH Thương mại Tuấn Hưng Phát hiện nay đã và đang phân phối nhiều loại van giảm áp đa dạng trên thị trường như: van giảm áp nước, van giảm áp hơi, van điều áp thủy lực và van giảm áp hơi nóng. Các sản phẩm này được nhập trực tiếp từ nhiều hãng danh tiếng trên khắp thế giới gồm: Italia, Nhật Bản, Hàn Quốc, Đài Loan và Trung Quốc…

Cấu tạo van giảm áp

Hiện nay trên thị trường đang có 2 loại van giảm áp  chính đó là: van giảm áp tác động trực tiếp và van giảm áp tác động gián tiếp.

Van giảm áp

Cấu tạo van điều áp dạng trực tiếp và gián tiếp

Cấu tạo của van điều áp tác động trực tiếp

Bộ phận chính của dòng van điều áp này cụ thể là:

  • Vỏ thân van
  • Lò xo
  • Ống trượt
  • Rãnh nối
  • Núm điều chỉnh
  • Thùng chứa

Cấu tạo của van điều áp tác động gián tiếp

Các chi tiết chính của dòng van này bao gồm:

  • Lò xo cố định
  • Núm điều chỉnh
  • Bộ điều khiển phụ
  • Rãnh nối
  • Ống trượt
  • Khoang
  • Lò xo
  • Khoang nối

Nguyên lý làm việc của van giảm áp

* Đối với van điều áp tác động trực tiếp

Van giảm áp hoạt động dựa trên một cơ chế đơn giản. Chúng sử dụng nguyên lý khác biệt về áp suất và lực trọng lượng của chất lưu trên các bề mặt di chuyển bên trong van. Khi áp suất của chất lưu tại điểm vào của van tăng lên với giá trị cao hơn, lực đẩy từ áp suất này vượt lên trên lực đàn hồi của lò xo. Từ đó, dẫn đến việc nâng cao màng và đĩa van.

Khi điều này xảy ra, chất lưu được điều tiết và giới hạn tại mức áp suất thấp hơn so với giá trị áp suất đầu vào. Điều này giúp đảm bảo các thiết bị sau van hoạt động với sự ổn định và hiệu suất tốt nhất.

Khi áp suất đầu vào giảm xuống, lực đàn hồi của lò xo vượt trội và đẩy đĩa van xuống. Từ đó, giúp van mở ra và giới hạn lưu lượng chất lưu đi qua van. Khi áp suất tăng gần đến giá trị định sẵn, áp suất tác động lên màng đàn hồi, đẩy màng, đĩa van lên trên và đóng van. Quá trình này được lặp lại liên tục, đảm bảo áp suất đầu ra của van luôn duy trì ổn định.

* Đối với van điều áp tác động gián tiếp

Lò xo được định cấu hình với áp suất cao hơn so với áp suất đầu vào ban đầu. Trong trạng thái này, ống trượt vẫn ở vị trí ban đầu và áp suất trong khoang vẫn duy trì ổn định. Nó cho phép chất lưu trôi qua van một cách tự do.

Khi áp suất thiết lập bởi lò xo cao hơn áp suất đầu vào, van phụ sẽ mở ra. Và một lượng nhỏ chất lưu trong khoang gần van phụ sẽ được xả ra. Khi điều này xảy ra, áp suất trong khoang đó sẽ giảm và ống trượt chính sẽ được nâng lên.

Quá trình này được lặp đi lặp lại, dẫn đến sự dao động của ống trượt xung quanh vị trí ban đầu. Mọi thay đổi trong áp suất không làm thay đổi áp suất đầu ra. Vì áp suất này luôn duy trì ổn định.

Những loại van giảm áp thường sử dụng

Van giảm áp lực nước

Van giảm áp nước còn được gọi là van điều áp nước hoặc các tên gọi khác như van giảm áp cấp nước, van giảm áp lực nước, van chỉnh áp nước và van giảm áp thủy lực,…

Loại van này được sử dụng phổ biến trong hệ thống đường ống cấp nước tại các ứng dụng dân dụng hay công nghiệp. Chức năng chính của van điều áp nước là giảm áp lực và duy trì áp lực đầu ra ổn định. Đồng thời bảo vệ hệ thống đường ống cấp nước khỏi các tác động áp lực không mong muốn.

Van giảm áp

Van điều áp lực nước

Bằng cách sử dụng van giảm áp nước, ta có thể điều chỉnh và cân bằng áp suất nước đầu ra trong hệ thống đường ống. Cùng với đó, ngăn chặn áp lực nước tăng cao có thể gây hỏng hóc cho đường ống và đảm bảo sự ổn định khi cấp nước. Điều này giúp bảo vệ hệ thống và ngăn chặn tình trạng áp lực quá cao có thể gây hại cho đường ống.

Van giảm áp khí nén

Ngoài ra, nó còn được gọi là van điều áp khí nén hoặc van chỉnh áp khí nén. Chức năng chính của nó là điều chỉnh áp suất khí nén, đảm bảo áp suất đầu ra được duy trì ổn định. Đồng thời giúp hệ thống và các máy móc khác hoạt động bình thường.

Van này thường được sử dụng trong các hệ thống máy nén khí với khả năng điều chỉnh giới hạn áp suất đầu ra của hệ thống. Dù áp suất trong hệ thống thấp hoặc cao, van đều đảm bảo áp suất đầu ra phù hợp với yêu cầu của các thiết bị.

Thường thì van này có một bộ đồng hồ gắn ở cả hai đầu. Chúng hiển thị áp lực đầu vào và áp suất đầu ra của hệ thống. Nhờ vậy, giúp người vận hành quan sát và theo dõi một cách thuận tiện.

Van giảm áp hơi nóng

Máy giảm áp này thường được áp dụng rộng rãi trong các môi trường công nghiệp như: nhà máy sản xuất hơi, các hệ thống nồi hơi, lò hơi và các hệ thống sấy, hấp trong ngành công nghiệp chế biến thực phẩm.

Van giảm áp

Van điều áp hơi nóng

Ngoài ra, loại van điều áp hơi này cũng được dùng để điều chỉnh nhiệt độ và áp suất của hơi nóng. Thông qua đó, chúng giúp điều tiết và duy trì sự ổn định của áp suất đầu ra theo các tiêu chuẩn cụ thể trong quá trình sản xuất. Chẳng hạn chúng được dùng trong các nhà máy sản xuất cao su.

Van giảm áp thủy lực

Đây là một loại van hoạt động theo kiểu gián tiếp. Nó thường được chế tạo bằng gang và có kích thước dao động từ DN50 đến DN500. Cách hoạt động của van điều áp thủy lực dựa trên áp lực của chất lưu chảy vào hệ thống. Và áp lực của chất lưu này được điều chỉnh thông qua một thiết bị điều khiển (pilot).

Cách lắp van giảm áp đúng chuẩn kỹ thuật đơn giản

Sau đây, chúng tôi sẽ đưa ra quy trình lắp đặt van điều áp này chuẩn xác theo các bước cụ thể như sau:

Bước 1: Đầu tiên, cần xác định loại van cần sử dụng dựa trên yêu cầu cụ thể của hệ thống.

Bước 2: Sau đó, có một số lưu ý quan trọng về phần đường ống trước và sau van điều áp:

  • Để đảm bảo sự ổn định của luồng chảy và áp lực đầu ra, phải có một khoảng cách trực tiếp đủ lớn giữa van và điểm cuối của đoạn ống (ví dụ: sau van PRV47 cần có một đoạn ống dài ít nhất 1m để nối với các phụ kiện của thiết bị).
  • Kích thước của đầu vào và đầu ra của đường ống thường cần lớn hơn 1 đến 3 lần kích thước của van. Qua đó, đảm bảo luồng chảy ổn định và áp lực đầu ra được kiểm soát.
  • Đối với trạm van áp, việc lựa chọn đầu giảm Eccentric là rất quan trọng. Nó giúp hạn chế nước ngưng đọng trước van điều áp.

Bước 3: Tiếp theo, cần chuẩn bị các thiết bị trên trạm van điều áp:

Để tránh tình trạng nước ngưng đọng trong van điều áp khi hệ thống tắt nguồn và nước nhập vào van khi hệ thống được khởi động. Cần gắn trạm bẫy hơi phía trước của van điều áp để bảo vệ van.

Ngoài ra, đối với van cầu, mỗi hệ thống sử dụng van điều áp cần lắp đặt một van cầu phía trước hoặc phía sau van. Nó vừa giúp điều chỉnh luồng nước đầu vào cho van điều áp hoặc để cắt toàn bộ hệ thống để bảo trì hay sửa chữa.

Những sự cố có thể xảy ra khi sử dụng van giảm áp

Van điều áp được thiết kế để đảm bảo hiệu suất ổn định và lâu dài. Tuy nhiên, trong quá trình sử dụng, có thể xảy ra một số vấn đề sau:

Van giảm áp

Khi sử dụng van điều áp cần chú ý bảo dưỡng giúp van hoạt động lâu dài

  • Van không thể đóng kín: Có thể xảy ra trường hợp vật thể ngoại lai bị kẹt vào đĩa của van. Từ đó, gây ra tình trạng không thể đóng kín van và không thể giảm áp lực cho các đường ống. Trong trường hợp này, cần thực hiện kiểm tra cẩn thận và loại bỏ các vật thể kẹt đảm bảo van hoạt động chính xác.
  • Lò xo cân bằng áp bị kẹt: Sử dụng van trong một thời gian dài có thể dẫn đến việc lò xo cân bằng áp bị kẹt và không thể hoạt động đúng cách. Trong trường hợp này, cần thay thế lò xo để khôi phục khả năng hoạt động bình thường của van.
  • Tắc lỗ pilot: Trong thành phần nguồn nước thường có chất tạp hoặc tạp chất. Nếu chúng bị nắm kín lỗ pilot có thể gây ra sự mất mát trong áp lực.

Báo giá van giảm áp

Mỗi loại van giảm áp sẽ có mức giá khác nhau. Bởi lẽ nó phụ thuộc vào rất nhiều yếu tố như: chất liệu, chất lượng, mẫu mã, chủng loại, kích thước và thương hiệu sản xuất. Với những yếu tố trên sẽ ảnh hưởng trực tiếp đến giá thành của mỗi van. Bên cạnh đó, việc biến động trong thị trường cung cấp các chất liệu tạo ra van cũng gây ảnh hưởng lên giá cả.

Vì thế, để biết chi tiết và chính xác nhất về giá van điều áp, vui lòng liên hệ ngay với chúng tôi. Tuấn Hưng Phát cam kết cung cấp đầy đủ thông tin và giá thành sản phẩm để quý khách hàng nắm bắt. Và trong trường hợp khách hàng không hiểu điều gì liên quan đến sản phẩm, nhân viên kinh doanh hỗ trợ giải đáp.

Do đó, nếu bạn quan tâm đến dòng van giảm áp và muốn mua hàng chính hãng. Hãy liên hệ ngay với Tuấn Hưng Phát để nhận nhiều ưu đãi lớn với thời gian bảo hành lên đến 12 tháng. Cam kết hàng chuẩn chính hãng với đầy đủ giấy tờ đi kèm.

Hiện nay, Tuấn Hưng Phát đang phân phối các dòng van điều áp chính hãng đến từ Đài Loan, Hàn Quốc như: Van giảm áp YNV – Hàn Quốc, Van giảm áp Farg – Đài Loan

Thông qua việc hiểu cấu tạo, nguyên tắc hoạt động và ứng dụng của van giảm áp, bạn có thể nắm rõ cách hoạt động của loại van này. Nếu bạn đang tìm kiếm một loại van điều áp phù hợp, hãy liên hệ với THP để được tư vấn và chọn lựa sản phẩm thích hợp.
