Công ty Tuấn Hưng Phát hiện đang cung cấp một loạt sản phẩm van cổng ty nổi với các thiết kế sử dụng các chất liệu như gang, inox và thép. Những sản phẩm này có sẵn trong kho tại Hà Nội với một loạt các kích thước từ DN50 đến DN300. Các thiết bị đó đều được cung cấp kèm với đầy đủ giấy tờ CO – CQ. Bạn có thể tìm hiểu thêm về các sản phẩm van cổng ty nổi dưới đây hoặc liên hệ với Hotline để nhận sự hỗ trợ trực tiếp và sắp xếp việc thăm kho xem hàng mẫu. Cùng chúng tôi tìm hiểu chi tiết về khái niệm van cổng ty nổi là gì ngay dưới đây nhé!
Van cổng ty nổi là gì?
Van cổng ty nổi còn được gọi là Rising Stem Gate Valve trong tiếng Anh. Đây là một loại van cổng thông thường được sử dụng để kiểm soát dòng chất lỏng. Nó giúp cho quá trình lưu thông dễ dàng và nhanh chóng hơn. Điểm đặc trưng dễ nhận biết của loại van này là phần trục ty nổi, sẽ nổi lên và xuống rõ ràng bên ngoài khi van hoạt động. Điều này cho phép người sử dụng quan sát và biết trạng thái mở hoặc đóng của van dựa trên vị trí của phần trục ty.
Van cổng ty nổi có thể được ứng dụng trong nhiều hệ thống lưu chất khác nhau. Tuy nhiên, phổ biến nhất vẫn là trong các hệ thống PCCC, hệ thống cấp thoát nước, xử lý nước và hỗ trợ trong các khu dân cư, nhà máy công nghiệp với nhiều ứng dụng khác. Loại van này có sẵn trong nhiều vật liệu khác nhau như: gang, đồng, inox, và thép. Chúng cho phép nó phù hợp với môi trường lưu chất, khí, khí nén và gas. Ngoài ra, sản phẩm này còn được dùng trong các hệ thống có chứa những chất ăn mòn mạnh như axit, bazo và muối.
Van cổng ty nổi thường có một đĩa van gắn chặt với phần trục ty để giúp đóng mở cửa van nhanh chóng và dễ dàng hơn. Thường thì người điều khiển van sử dụng tay quay vô lăng. Khi tác động lực quay, phần trục ty sẽ di chuyển lên và xuống để thay đổi trạng thái mở hoặc đóng của van. Điều này giúp kiểm soát lưu thông khi mở và ngăn chặn nó khi đóng. Các chuyển động này được tạo ra bằng các khớp ren ngoài phần trục van và ren nằm ở phía trên vô lăng.

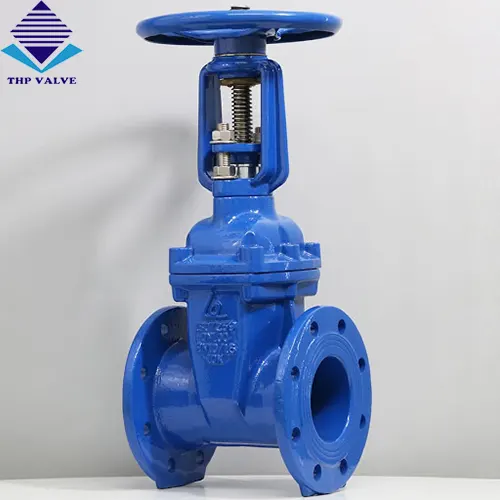

Van cổng ty nổi là gì?
Thông số kỹ thuật
- Kích cỡ van cổng: DN50 – DN2000
- Vật liệu thân: gang, gang cầu, inox, thép,…
- Đĩa van cổng: gang cầu, inox, thép với cao su EPDM
- Ty van cổng : ty nổi làm bằng thép không rỉ, inox
- Kết nối : lắp bích tiêu chuẩn BS, JIS, DIN
- Điều khiển: tay quay, đầu điện, đầu khí nén,…
- Áp lực làm việc : PN10, PN16, PN25, PN40
- Nhiệt độ làm việc : 300 độ C
- Môi trường làm việc: nước, nước nóng, dung dịch, hóa chất,…
- Xuất xứ: Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu….
- Bảo hành: 12 Tháng

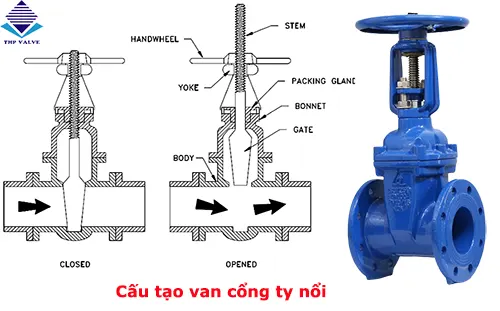

Cấu tạo van cổng ty nổi
Cấu tạo của van cổng ty nổi tương tự như van cổng ty chìm và bao gồm các thành phần sau:
- Tay quay – Vô lăng: Thường thì van cổng ty nổi sử dụng tay quay vô lăng để thuận tiện trong việc vận hành và điều khiển. Bộ phận này kết nối trực tiếp với trục van bằng cách sử dụng chốt vặn hoặc ren. Quá trình quay tay quay sẽ giúp trục van di chuyển lên xuống và thực hiện việc mở hoặc đóng van. Tuy nhiên, van cổng ty nổi cũng có thể được điều khiển bằng điện hoặc khí nén thay vì tay quay.
- Thân van: Phần thân van có thể được làm từ nhiều loại vật liệu khác nhau để đáp ứng yêu cầu của môi trường lưu chất cụ thể. Thông thường, thân van được chế tạo từ thép, inox hoặc gang (tùy thuộc vào ứng dụng cụ thể của hệ thống). Thân van thường được lắp đặt vào hệ thống đường ống bằng mối nối mặt bích để tạo kết nối chặt chẽ và ngăn chặn tình trạng rò rỉ.
- Cửa van, đĩa van: Đây là một trong những thành phần quan trọng của van cổng. Chúng có nhiệm vụ ngăn chặn dòng chất lỏng từ việc chảy qua van. Vì cần tiếp xúc trực tiếp với chất lỏng, vật liệu chế tạo cửa van cần được lựa chọn cẩn thận để phù hợp với ứng dụng. Cửa van thường được sản xuất từ các loại vật liệu như: thép, gang hoặc inox và một số loại có lớp bọc cao su bên ngoài để tạo tính kín đáo và ngăn chặn rò rỉ.
- Trục ty van: Phần này thường hiện ra ngoài và dễ dàng quan sát. Trục ty van được gắn chặt với cửa van và trực tiếp tham gia vào việc mở/đóng van. Vì tiếp xúc trực tiếp với môi trường ngoại vi như bụi bẩn, mưa nắng. Do đó, trục ty van cần được chế tạo từ các vật liệu chống ăn mòn và có khả năng chịu đựng cao như thép không gỉ hoặc inox.
- Đệm màng, gioăng làm kín: Bộ phận này đảm bảo tính kín đáo của van, ngăn chặn chất lỏng rò rỉ ra ngoài.
Nguyên lý làm việc của van cổng ty nổi
Van cổng ty nổi có cấu trúc đơn giản và nguyên tắc hoạt động dễ hiểu, nhanh. Tùy thuộc vào cách điều khiển, người vận hành sẽ sử dụng các bộ truyền động khác nhau gồm: tay quay, điều khiển điện hoặc điều khiển khí nén. Khi áp lực được áp dụng đúng lên tay quay, nó sẽ bắt đầu quay theo hướng cố định. Từ đó, giúp van mở hoặc đóng một cách nhanh chóng và dễ dàng hơn.
Cụ thể, khi sử dụng tay quay, người điều khiển sẽ quay tay quay theo chiều ngược lại với kim đồng hồ để nâng trục ty lên trên. Sau đó, sử dụng lỗ ren được đặt trên tay quay để hỗ trợ. Khi làm như vậy, đĩa van được gắn cố định với trục van, sẽ dần nâng lên, mở van và cho phép dòng chất lỏng lưu thông qua van.
Ngược lại, để đóng van và ngăn chặn dòng chất lỏng, người điều khiển chỉ cần quay tay quay theo chiều kim đồng hồ để đưa đĩa van xuống. Còn đối với loại van cổng ty nổi được điều khiển bằng điện, khí nén có nguyên tắc hoạt động tương tự. Nhưng thay vì quay tay quay, người vận hành chỉ cần bật tắt dòng điện/khí nén để mở hoặc đóng cửa van một cách nhanh chóng và an toàn.
Báo giá van cổng ty nổi
Sự lựa chọn của loại van cổng ty nổi phù hợp phụ thuộc vào nhu cầu sử dụng và loại chất lỏng được vận chuyển trong hệ thống. Để đáp ứng tốt nhu cầu của khách hàng, loại van này thường được thiết kế với nhiều vật liệu khác nhau.
Hơn nữa, việc chọn loại van cũng phải căn cứ vào tính chất của chất lỏng trong ống. Qua đó, cũng đảm bảo sự ổn định trong hoạt động và tránh tình trạng ăn mòn, rò rỉ hoặc hỏng hóc máy móc. Điều này có thể ảnh hưởng đến chất lượng dòng chảy và ngăn chặn các phản ứng hóa học có thể gây hại. Có một số loại van cổng ty nổi phổ biến được sử dụng ngày nay như:
Van cổng gang ty nổi
Van cổng ty nổi thường được chế tạo bằng gang. Đây cũng là lựa chọn phổ biến nhất hiện nay. Lý do là gang có độ bền cao và có thể chịu được áp lực từ nhiều môi trường khác nhau. Điều này giúp đảm bảo tính ổn định của hệ thống. Bên cạnh đó, giá thành sản xuất van cổng ty nổi bằng gang thường rẻ. Đó cũng là một lợi thế lớn và chúng có khả năng phù hợp với nhiều ứng dụng khác nhau, từ công nghiệp đến hệ thống dân dụng thông thường.
Van cổng gang ty nổi
Van cổng ty nổi có thể được sản xuất từ các chất liệu gang cầu, gang dẻo. Thiết bị này thường được sơn phủ bên ngoài với lớp sơn màu đen hoặc xanh. Tuy nhiên, phần trục ty của van thường không được làm hoàn toàn bằng gang mà thay vào đó sử dụng thép, thép không gỉ, hoặc inox. Nhờ vậy, van có thể đảm bảo hiệu suất cao và khả năng chịu đựng tốt trong nhiều điều kiện môi trường khác nhau.
Loại van này cũng có nhiều kích thước khác nhau để phù hợp với đường ống có đủ độ lớn. Với kích thước từ DN50 đến DN1000 thoải mái để khách hàng lựa chọn. Để đảm bảo tính kín đáo, phần gioăng thường được làm bằng chất liệu EPDM có khả năng chịu nhiệt tốt từ -10 đến 120 độ C. Bộ phận này cũng có khả năng chịu áp lực làm việc thường là PN16, JIS 10K với nhiều tiêu chuẩn khác.
Van cổng ty nổi Wonil – Hàn Quốc là một trong những dòng sản phẩm uy tín và phổ biến tại thị trường Việt Nam. Chúng được chế tạo từ gang, inox và tuân thủ các tiêu chuẩn áp lực khác nhau như PN10, PN16, JIS 10K. Các kích thước của loại van này có sẵn từ DN50 đến DN1000 để phù hợp với nhiều ứng dụng trong hệ thống ống nước hiện nay.
Van cổng inox ty nổi
Van cổng ty nổi thường được chế tạo từ inox 304 và inox 316. Đây đều là những loại inox cao cấp có khả năng chống ăn mòn, chống oxy hóa và chịu nhiệt rất hiệu quả. Với sự chất liệu này, van có khả năng hoạt động tốt trong nhiều môi trường khác nhau. Và chúng cũng thường được sử dụng rộng rãi trong các hệ thống đối diện với môi trường lưu chất khắc nghiệt như: hóa chất, nước thải, muối, biển, kiềm, bazo, axit,…
Van cổng inox ty nổi
Loại van cổng ty nổi Inox 304 – 316 Wonil là một trong những sản phẩm bán chạy nhất tại Tuấn Hưng Phát. Tương tự như các loại van khác, loại này có sẵn trong nhiều kích thước khác nhau từ DN50 đến DN500 để phù hợp với nhiều hệ thống. Đặc tính chịu nhiệt của loại van này khá cao, cho phép hoạt động ổn định trong môi trường có nhiệt độ lên đến 180 độ C và áp lực lên đến PN16. Tuy nhiên, giá thành của loại van này thường cao hơn so với các loại van được chế tạo từ chất liệu khác.
Tuấn Hưng Phát đã xây dựng uy tín là một trong những nhà cung cấp hàng đầu về van inox trên thị trường Việt Nam trong suốt gần 15 năm qua. Nếu bạn cần mua van cổng inox, từ một lượng nhỏ đến lớn, hãy liên hệ với chúng tôi để đảm bảo sở hữu sản phẩm chất lượng, chính hãng với giá tốt nhất.
Van cổng thép ty nổi
Van cổng ty nổi chế tạo từ chất liệu thép bao gồm thép thông thường, thép không gỉ và thép chịu nhiệt. Chúng đều là những sản phẩm có khả năng chịu nhiệt độ lên đến 300 độ C và áp suất làm việc tùy theo các mức PN10, PN16, PN25, PN40. Loại van cổng thép ty nổi này thường hoạt động hiệu quả trong các hệ thống xử lý nhiệt, cung cấp và thoát nước nóng, hệ thống dầu nóng, xử lý dung dịch, các ứng dụng khác liên quan đến việc vận chuyển, kiểm soát lưu chất ở nhiệt độ và áp suất cao.
Các kiểu hoạt động của van cổng ty nổi
Van cổng ty nổi thường được thiết kế để hoạt động bằng hai phương pháp chính, đó là vận hành bằng tay quay hoặc thông qua bộ điều khiển điện, khí nén. Loại van sử dụng điều khiển bằng điện hoặc khí nén mang lại nhiều lợi ích hơn. Nó giúp hệ thống hoạt động một cách an toàn và cho phép người dùng điều khiển từ xa. Tuy nhiên, do chi phí đầu tư khá cao nên loại van này không được sử dụng phổ biến như van cổng ty nổi thủ công được vận hành bằng tay quay.
Van cổng ty nổi dạng tay quay
Ngoài việc phân loại theo chất liệu, van cổng ty nổi cũng có thể được phân loại dựa trên cách vận hành. Loại van cổng vận hành bằng tay quay là dạng thông dụng nhất hiện nay, với khả năng đóng mở bằng cách quay một vô lăng đặt ở phía trên của van. Thiết kế này cho phép người sử dụng dễ dàng thực hiện thao tác đóng mở bằng cách xoay tay quay sang trái hoặc sang phải.
Van cổng ty nổi dạng tay quay
Van cổng ty nổi điều khiển điện
Một cách đơn giản, loại van này được điều khiển bằng điện để thay đổi trạng thái mở hoặc đóng van với dạng tự động hóa. Thông thường, van sẽ ở trạng thái đóng. Khi có tác động từ dòng điện, van sẽ bắt đầu chuyển động và mở hoàn toàn. Đồng thời cho phép lưu chất lưu thông qua van một cách nhanh chóng. Ngược lại, khi dòng điện bị ngắt, van sẽ đóng lại và ngăn chặn sự chuyển động của dòng chảy.
Loại van cổng ty nổi điều khiển điện thường được thiết kế với kích cỡ lớn. Chúng thường được sử dụng trong các hệ thống mà việc thao tác đóng mở bằng tay quay không thuận tiện. Đặc biệt là trong các môi trường có hóa chất độc hại hoặc hệ thống ngầm. Thông thường, loại van này sử dụng nguồn điện 220V hoặc 24V (tùy theo yêu cầu của hệ thống cụ thể).
Van cổng ty nổi điều khiển khí nén
Như tên gọi cho thấy, loại van cổng này sử dụng khí nén để điều khiển và thay đổi trạng thái mở hoặc đóng của van. Hoạt động này diễn ra nhanh chóng và đảm bảo tính an toàn. Nó cũng không đòi hỏi sự can thiệp trực tiếp của con người. Từ đó, giúp tối ưu hóa hiệu suất của quá trình hoạt động. Tuy nhiên, để sử dụng loại van này, cần phải có hệ thống cung cấp khí nén kèm theo. Chính vì điều này, giá thành của loại van này thường cao hơn so với các loại van cổng ty nổi khác.
Ngoài ra, dòng van cổng nổi còn được lựa chọn dựa vào các thương hiệu, xuất xứ khác nhau như: Van cổng ty nổi Wonil – Hàn Quốc, Van cổng ty nổi BTL – Việt Nam, Van cổng ty nổi ARV Malaysia, Van Cổng Ty Nổi JS – Trung Quốc, Van cổng ty nổi Emico – Đài Loan, Van cổng ty nổi JOEUN Hàn Quốc, Van cổng ty nổi Samwoo – Hàn Quốc, Van cổng ty nổi Shin Yi – Đài Loan, Van Cổng ty nổi YB – Trung Quốc, Van cổng ty nổi YDK – Hàn Quốc
Điểm nổi bật và hạn chế của van cổng ty nổi
Giống như các loại van khác, van cổng ty nổi cung cấp nhiều lợi ích và đóng góp vào việc tăng cường hiệu suất của các hệ thống đường ống công nghiệp và ứng dụng dân dụng thông thường. Nó đáp ứng tốt trong việc mở – đóng cửa van, giúp cho dòng chất lỏng lưu thông một cách nhanh chóng và dễ dàng.
Van cổng ty nổi giúp người dùng dễ dàng quan sát trạng thái đóng mở của nó
Tuy nhiên, mỗi thiết bị đều có những ưu điểm và hạn chế riêng. Trước khi quyết định chọn sản phẩm, quan trọng là bạn cần hiểu rõ về những điểm mạnh và yếu của nó. Đối với van cổng ty nổi, các điểm này bao gồm:
Điểm nổi bật
– Nhờ thiết kế với phần trục ty nổi nằm phía trên, người sử dụng có thể dễ dàng quan sát và theo dõi trạng thái mở hoặc đóng của van. Điều này là một trong những ưu điểm nổi bật nhất của van cổng ty nổi, đặc biệt so với van cổng ty chìm.
– Việc trục ty nổi ở phía trên cũng giúp giảm tiếp xúc liên tục với các chất trong hệ thống, làm giảm nguy cơ ăn mòn. Đặc biệt khi hoạt động trong môi trường chứa các chất độc hại như: bazo, axit, kiềm, muối và những điều kiện khắc nghiệt khác.
– Nhờ sự đa dạng về chất liệu chế tạo, van cổng ty nổi có thể sử dụng trong nhiều môi trường khác nhau. Qua đó, đáp ứng tốt nhiều nhu cầu khác nhau của các hệ thống. Nó có thể được điều khiển bằng nhiều cách khác nhau bao gồm: tay quay, điều khiển điện và khí nén. Chúng phù hợp với nhiều ứng dụng trong các ngành công nghiệp và hệ thống cung cấp nước.
– Với thiết kế nhỏ gọn, dễ lắp đặt và vận hành, các loại van này thường được sử dụng rộng rãi trong các nhà máy sản xuất, khu công nghiệp và hệ thống đường ống dân dụng nhằm hỗ trợ công việc bảo dưỡng và sửa chữa.
– Các chất liệu sử dụng để chế tạo van đều có khả năng chống ăn mòn và độ bền cao. Thông qua đó, giúp giảm thiểu nguy cơ hỏng hóc và thất thoát.
Những hạn chế
– Mặc dù thiết kế trục van nổi giúp người vận hành dễ dàng quan sát trạng thái mở hoặc đóng của van và giảm tác động từ dòng chất. Tuy nhiên, nó cũng đối diện với các ảnh hưởng từ môi trường xung quanh. Khi nằm ngoài hệ thống, phần này phải chịu tác động liên tục từ các yếu tố môi trường như: nắng, mưa, bụi bẩn và có nguy cơ hỏng hóc hoặc hao mòn nếu không được bảo dưỡng định kỳ.
– Van cổng ty nổi không thích hợp cho các hệ thống có dòng chất đặc sệt, khí hơi hoặc bùn bẩn. Nó không thể điều tiết dòng chất một cách hiệu quả trong các môi trường này.
– Một điểm yếu so với van cổng ty chìm là sự chiếm diện tích lớn của van cổng ty nổi. Khi hoạt động, phần trục ty nổi lên ngoài, điều này có thể tạo ra một yêu cầu về không gian bổ sung bên ngoài hệ thống. Do đó, dòng van này không phù hợp cho các hệ thống với hạn chế về diện tích.
– Van cổng ty nổi thường có nhiều kích thước, nhưng đa phần từ DN50 trở lên. Và chúng thường không có tùy chọn nối hàn hoặc lắp ren. Điều này có thể tạo ra một số hạn chế trong việc lựa chọn và ứng dụng.
⇒ Xem thêm: Van cổng điều khiển bằng điện
So sánh van cổng ty nổi và van cổng ty chìm
Van cổng ty nổi và van cổng ty chìm là hai loại van cổng phổ biến nhất trên thị trường với những đặc điểm riêng biệt. Lựa chọn giữa hai loại van này sẽ phụ thuộc vào nhu cầu cụ thể của hệ thống của bạn. Dưới đây là một số điểm khác biệt giúp bạn xác định loại van phù hợp:
Van cổng ty nổi và van cổng ty chìm có điểm gì khác biệt?
Vị trí của ren và tiếp ren
- Van cổng ty chìm có ren ở phía dưới, tiếp ren nối với đĩa van.
- Van cổng ty nổi có ren ở phía trên và tiếp ren nối với vô lăng.
Trục van
- Van cổng ty chìm sử dụng trục trơn.
- Van cổng ty nổi sử dụng trục có ren hoặc bánh răng.
Hành trình van
- Trong quá trình hoạt động, van cổng ty chìm chỉ di chuyển đĩa van dọc theo trục của nó.
- Van cổng ty nổi, khi hoạt động, trục van và đĩa van di chuyển cùng nhau qua khớp ren của vô lăng.
Chất liệu chế tạo
- Van cổng ty chìm thường được làm từ thau, đồng hoặc gang.
- Van cổng ty nổi chủ yếu là thép đúc hoặc thép giả.
Diện tích hoạt động
- Van cổng ty chìm thích hợp cho không gian hẹp do trục ty ẩn bên trong thân van, không làm thay đổi kích thước trong quá trình hoạt động.
- Van cổng ty nổi dễ dàng xác định trạng thái đóng mở nhờ trục ty lộ ra bên ngoài.
Khóa van
- Van cổng ty chìm cần một ổ khóa để khóa van.
- Van cổng ty nổi sử dụng 2 khóa móc với kích thước khác nhau.
Những điểm khác biệt này có thể giúp bạn chọn loại van phù hợp nhất với nhu cầu và hệ thống của bạn.
Khi nào nên dùng van cổng ty nổi?
Khi nào nên sử dụng van cổng ty nổi là một câu hỏi quan trọng. Dưới đây là ba yếu tố cần xem xét:
- Sở thích và quản lý bảo dưỡng: Một yếu tố quan trọng trong việc quyết định sử dụng van cổng ty nổi là sở thích và khả năng của chúng trong việc bảo dưỡng và vệ sinh. Van cổng ty nổi thường dễ dàng cho việc bảo dưỡng định kỳ. Và nếu đơn vị sử dụng đã có sự chuẩn bị cho quá trình này thì loại van này có thể là lựa chọn tốt.
- Diện tích lắp đặt: Khi có không gian rộng để lắp đặt và cần quan sát trạng thái đóng mở của van hoặc thực hiện các công việc bảo trì, van cổng ty nổi có lợi thế. Loại van này cho phép dễ dàng quan sát và tiếp cận các bộ phận của van mà không cần phải đặt chúng trong môi trường dầu hoặc nước.
- Môi chất và ăn mòn: Nếu van cần tiếp xúc với các loại môi chất có tính axit hoặc có khả năng ăn mòn, van cổng ty nổi có ưu điểm lớn. Bởi vì bước ren của nó nổi lên khỏi môi chất, nó ít bị ăn mòn hơn so với van cổng ty chìm, giúp gia tăng tuổi thọ và hiệu suất của van.
Van cổng ty nổi sử dụng ở đâu nhiều nhất?
Van cổng ty nổi có rất nhiều ứng dụng trong các hệ thống đường ống đa dạng, từ những ứng dụng dân dụng đến các công trình công nghiệp phức tạp. Loại van này đảm bảo khả năng đóng mở để kiểm soát dòng chất lưu thông một cách nhanh chóng, hiệu quả và an toàn.
Hiện nay, bạn có thể dễ dàng bắt gặp loại van này trong nhiều loại hệ thống như xử lý nước thải, kênh mương, hệ thống chữa cháy và nhiều lĩnh vực khác. Chính vì tính phổ biến này, van cổng ty nổi được sản xuất với nhiều vật liệu, kích thước và kiểu kết nối khác nhau để phù hợp với nhu cầu đa dạng trong cuộc sống.
Cụ thể, loại van này thường được sử dụng trong:
* Hệ thống xử lý nước thải và môi trường có dòng lưu chất độc hại hoặc dễ ăn mòn.
* Hệ thống cung cấp nước sạch, nước sinh hoạt và các ứng dụng phòng chống cháy.
* Các hệ thống thủy lợi, tưới tiêu, kênh mương, đập.
* Hệ thống chữa cháy (PCCC).
* Ngành công nghiệp chế tạo, sản xuất, và dầu khí.
* Hệ thống có độ sâu hoặc độ cao lớn, như hệ thống đường ống ngầm dưới dòng sông.
Để lựa chọn đúng loại van cổng phù hợp, bạn cần xem xét các yếu tố như chất liệu, kích thước, cấu trúc, nguyên tắc hoạt động, nhà sản xuất và giá cả. Hy vọng rằng thông tin chi tiết này sẽ giúp bạn hiểu rõ hơn về loại van cổng ty nổi là gì. Cùng với đó sẽ lựa chọn được sản phẩm phù hợp với nhu cầu của hệ thống của bạn.
