Van cầu Ravis Thổ Nhĩ Kỳ là một dòng van có chất lượng và được nhập khẩu chính hãng từ Thổ Nhĩ Kỳ. Tuấn Hưng Phát được nhập khẩu trực tiếp không qua trung gian. Nên giá thành phải chăng. Vậy van cầu ravis Thổ Nhĩ Kỳ là gì? Chúng ta cùng nhau đi tìm hiểu ở bài viết dưới đây nhé!

Giới thiệu sản phẩm van cầu Ravis Thổ Nhĩ Kỳ

Van cầu Ravis Thổ Nhĩ Kỳ là một dòng van có chức năng để điều chỉnh dòng lưu lượng. Cũng như là điều khiển độ đóng mở van, để cho dòng lưu chất có thể đi qua. Dòng van này có xuất xứ Đông Âu kế thừa nền công nghiệp Đức sau thế chiến thứ 2, Ravis Ankana sở hữu series DIN Valve gồm nhiều sản phẩm có tiêu chuẩn DIN EN 13700:2003. Và van cầu Ravis cũng nằm trong series này với các tiêu chuẩn kết nối mặt bích là DIN EN 1092-1:2002.

Van cầu Ravis Thổ Nhĩ Kỳ

Van cầu Ravis Thổ Nhĩ Kỳ

Van được thiết kế đơn giản, với nửa trên và nửa dưới. Bên trong thân van còn có một vách ngăn. Và trong vách ngăn này thì còn một lỗ tròn. Lỗ tròn này chính là nơi để cho lưu chất được thông qua. Các chất liệu chế tạo van được tôi luyện loại bỏ tạp chất bằng công nghệ hiện đại, đúc nguyên khối. Dưới đây, Chúng tôi sẽ giới thiệu các model sản phẩm và các tiêu chuẩn chất liệu của nó.

Van cầu Ravis R-GB DIN

Model R-GB là một mẫu sản phẩm tiêu chuẩn của van cầu Ravis với 3 tùy chọn chất liệu: Gang, inox 304()CF8, và inox 316(CF8M). Và, van cầu Ravis R-GB DIN có khả năng làm việc ở các áp suất PN16/PN25/PN40; nhiệt độ MAX 425°C với hơi, dầu khí, và MAX 100°C với hóa chất.

Kết cấu van cầu gang R-GB Ravis

  • Chất liệu thân & nắp van: van cầu Gang tiêu chuẩn GS-C25/1.0619
  • Đệm – Đĩa van: gang phủ thép không gỉ 13Cr(13% Crom)
  • Ty van: Thép đặc X20Cr13
  • Kích cỡ có sẵn: DN15 – DN400
  • Kết nối: Mặt bích tiêu chuẩn DIN
  • Áp suất làm việc có sẵn: MAX PN16
  • Nhiệt độ làm việc: MAX 425°C
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Kết cấu van cầu inox 304 R-GB Ravis

  • Chất liệu thân van & nắp van: Inox 304(CF8/1.4301)
  • Chất liệu đĩa, đệm, và ty van: inox SS304
  • Kích cỡ van có sẵn: DN15 – DN400
  • Kết nối: Mặt bích tiêu chuẩn DIN
  • Áp suất làm việc: có sẵn MAX PN16 | MAX PN25/PN40 đặt hàng
  • Nhiệt độ làm việc: MAX 425°C/MAX100°C(với hóa chất)
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Kết cấu van cầu inox 316 R-GB

  • Chất liệu thân van & nắp van: Inox 316(CF8M/1.4408)
  • Chất liệu đĩa van, đệm, và ty van: SS316
  • Kích cỡ van có sẵn: DN15 – DN200 (MAX DN400 – không có sẵn)
  • Kiểu kết nối: Mặt bích tiêu chuẩn DIN
  • Áp suất làm việc: MAX PN16
  • Nhiệt độ làm việc: MAX 425°C
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

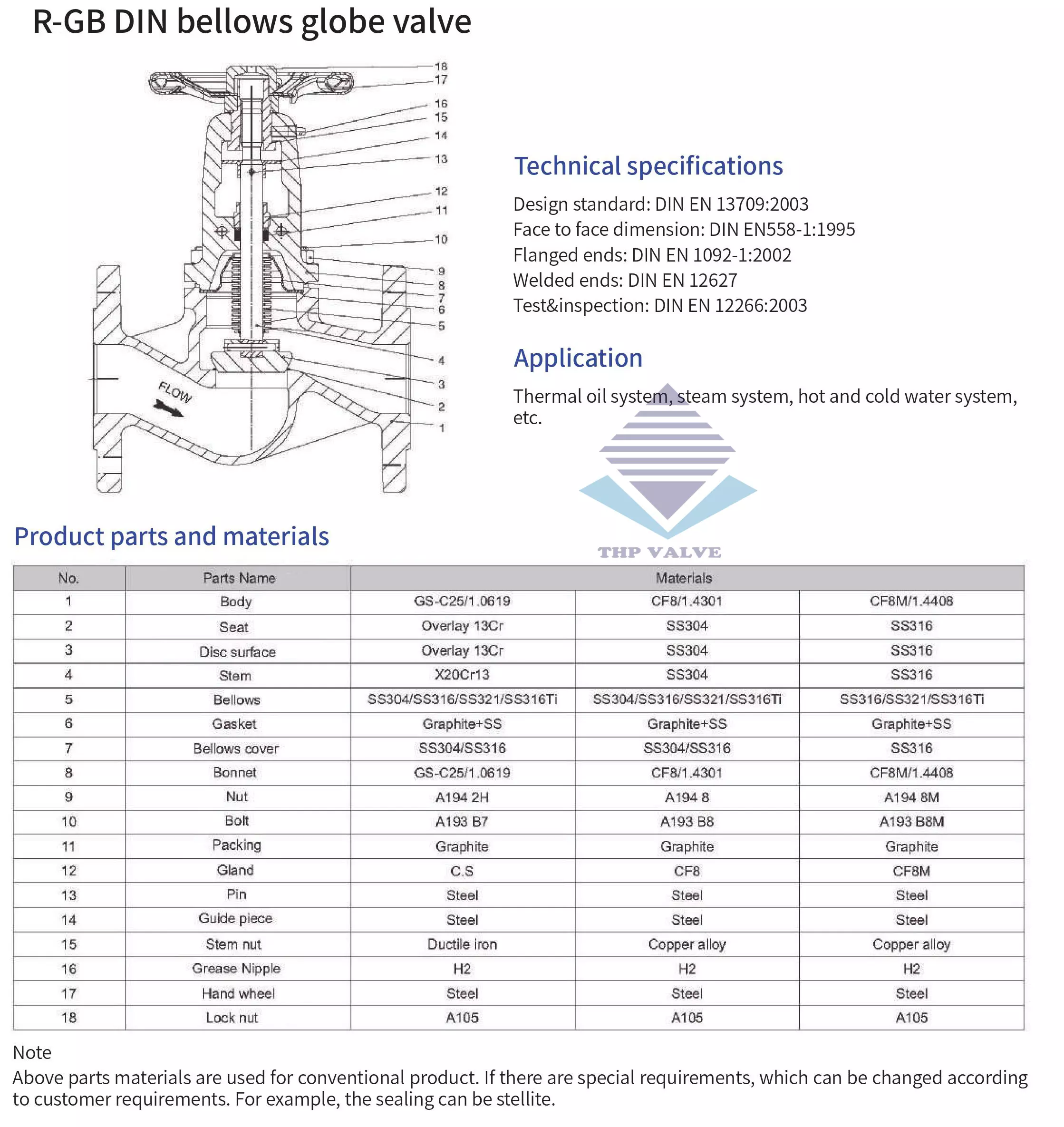

Bản vẽ chi tiết cấu tạo van cầu Ravis Thổ Nhĩ kỳ R-GB

Bản vẽ chi tiết cấu tạo van cầu Ravis Thổ Nhĩ kỳ R-GB

Bản vẽ thiết kế và kích thước các chiều của van cầu Ravis R-GB

Bản vẽ thiết kế và kích thước các chiều của van cầu Ravis R-GB

Van cầu gang Ravis Thổ Nhĩ Kỳ R-GD

Van có thân van bằng gang cầu GS-25+13Cr đúc nguyên khối. Vật liệu được tôi luyện, đúc bằng công nghệ tiên tiến đảm bảo bề mặt sáng bóng, kết cấu không bị rỗ. Tuấn Hưng Phát lưu kho sẵn hàng van cầu hơi gang Ravis model R-GD số lượng có hạn. Quý Vị có thể liên hệ Hotline để nhận tư vấn và đặt hàng trước.

Kết cấu chi tiết van cầu gang R-GD

  • Chất liệu thân van & nắp van: gang cầu GS-25+13Cr
  • Chất liệu đĩa van: Thép rèn A105+13Cr
  • Chất liệu ty van: thép không gỉ độ cứng cao 2Cr13
  • Kiểu kết nối: Mặt bích tiêu chuẩn DIN EN 1092-1:2002
  • Áp suất làm việc: PN16/PN25/PN40
  • Nhiệt độ làm việc: MAX 425°C
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Bản vẽ chi tiết cấu tạo van cầu gang Ravis Thổ Nhĩ Kỳ R-GD

Bản vẽ chi tiết cấu tạo van cầu gang Ravis Thổ Nhĩ Kỳ R-GD

Bản vẽ thiết kế và kích cỡ các chiều của van cầu gang Ravis R-GD

Bản vẽ thiết kế và kích cỡ các chiều của van cầu gang Ravis R-GD

Van cầu gang Thổ Nhĩ Kỳ Ravis R-GG

Sản phẩm (Globe valve GG25) có thân van làm bằng gang dẻo GG25 hoặc QT450 được tôi luyện và đúc nguyên khối theo công nghệ Đức. Hàng chính hãng được kiểm duyệt khắt khe, đảm bảo bề mặt van có độ sáng mịn cao. Cùng với lớp sơn Epoxy chống va đập bên ngoài làm cho van có độ thẩm mỹ cao, bề mặt sáng bóng. Khác với các model kể trên, model R-GG không có tùy chọn áp suất PN25 và PN40.

Kết cấu chi tiết van cầu gang R-GG Ravis Thổ Nhĩ kỳ

  • Chất liệu thân van & Nắp van: Gang dẻo GG25(DN15 – DN65)/ QT450( từ DN80 trở lên)
  • Chất liệu đĩa van: Đồng thau(DN15 – DN32)/ gang GG25 viền đồng(từ DN40 trở lên)
  • Chất liệu ty van: Thép không rỉ độ cứng cao 2Cr13
  • Kết nối: Mặt bích tiêu chuẩn DIN
  • Áp suất làm việc: MAX PN16
  • Nhiệt độ làm việc: MAX 200°C/MAX 100°C(với hóa chất)
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Bản vẽ chi tiết cấu tạo van cầu gang Thổ Nhĩ Kỳ R-GG

Bản vẽ chi tiết cấu tạo van cầu gang Thổ Nhĩ Kỳ R-GG

Bản vẽ thiết kế & các kích thước van cầu R-GG

Bản vẽ thiết kế & các kích thước van cầu R-GG

Van cầu góc Ravis Turkey R-GA

Đây là một model van cầu có cửa vào và cửa ra của van cuông góc với nhau; có ty van đồng trục với khoang ống cửa vào. Thân van bằng thép đúc A216 WCB thường được ứng dụng trong các hệ thống dầu, hơi, nước nóng, nước lạnh,…

Chi tiết kết cấu van cầu góc R-GA Ravis Thổ Nhĩ Kỳ

  • Chất liệu thân van, nắp van: Thép đúc A216 WCB
  • Chất liệu đĩa van: Thép cứng 13Cr
  • Chất liệu ty van: inox SS410
  • Chất liệu đệm: SS304
  • Kiểu kết nối: Mặt bích tiêu chuẩn DIN
  • Kích cỡ van: DN15 – DN400
  • Áp suất làm việc: MAX PN16/PN25/PN40
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Bản vẽ cấu tạo chi tiết van cầu góc Ravis

Bản vẽ cấu tạo chi tiết van cầu góc Ravis

Bản vẽ thiết kế và các số liệu kích thước van

Bản vẽ thiết kế và các số liệu kích thước van cầu góc R-GA

Van cầu chữ Y Ravis – R-GY DIN Y type

R-GY là mẫu van cầu tiêu chuẩn DIN của Ravis với kiểu thiết kế dạng chữ Y. Ở thiết kế này, ty van sẽ di chuyển để đóng mở trên một đường thẳng chéo với chiều của lưu chất. Model R-GY này của Ravis được khuyên dùng cho các môi trường: dầu, hơi nóng, nước, nước nóng,…

Chi tiết kết cấu van cầu dạng chữ Y – R-GY

  • Chất liệu thân van, nắp van: Thép đúc WCB
  • Chất liệu đĩa van: 25+507
  • Chất liệu ty van: Thép không gỉ độ cứng cao 2Cr13
  • Kích cỡ van: DN15 – DN400
  • Kiểu kết nối: Mặt bích tiêu chuẩn DIN
  • Áp lực làm việc: MAX PN16/PN25/PN40
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Bản vẽ chi tiết cấu tạo van cầu chữ Y Ravis

Bản vẽ chi tiết cấu tạo van cầu chữ Y Ravis

Bản vẽ thiết kế và thông số kích thước van

Bản vẽ thiết kế và thông số kích thước van cầu chữ Y Ravis

Van cầu thép rèn Ravis R-TF/R-GF ANSI B16.5/ASME B16.5

R-TF là model van cầu của Ravis Thổ Nhĩ kỳ có chất liệu thân van bằng thép rèn A105. Kích cỡ sản phẩm đầy đủ từ DN08 đến DN50. Chất liệu thép rèn nổi tiếng với khả năng chịu áp suất và nhiệt độ cao. Cụ thể, áp suất tối đa có thể lên đến 1500LB ~ PN260 ~ 260bar.

Chi tiết kết cấu van cầu Ravis Turkey thép rèn R-TF/R-GF

  • Chất liệu thân van: Thép rèn A105
  • Chất liệu đệm, đĩa van: Thép không gỉ độ cứng cao 13Cr
  • Chất liệu ty van: Thép đặc làm trục X20Cr13
  • Kích cỡ van: DN08 ~ DN50
  • Kiểu kết nối: mặt bích tiêu chuẩn ANSI B16.5
  • Áp suất làm việc: MAX PN20/PN50/PN110/PN130/PN260
  • Xuất xứ: Thổ Nhĩ Kỳ
  • Bảo hành: 12 tháng

Bản vẽ chi tiết cấu tạo van cầu thép rèn R-TF/R-GF ANSI B16.5

Bản vẽ chi tiết cấu tạo van cầu thép rèn R-TF

Bản vẽ chi tiết cấu tạo van cầu thép rèn R-GF

Bản vẽ thiết kế, kích thước van cầu Ravis Thổ Nhĩ Kỳ R-TF

Bản vẽ thiết kế và thông số kích cỡ van cầu thép rèn ravis R-TF

Bản vẽ thiết kế và thông số kích cỡ van cầu thép rèn ravis R-GF

Quý vị có thể tham khảo thêm: Van cầu đồng lắp ren

Ưu điểm van cầu Ravis Thổ Nhĩ Kỹ

  • Van được chế tạo từ chất liệu gang, inox… Nên hoạt động được trong những môi trường có nhiệt độ, áp lực cao.
  • Thiết bị có quy trình vận hành nhẹ nhàng và ít khi gặp phải trường hợp bị kẹt.
  • Đa dạng kích thước và kiểu kết nối nên thuận tiện cho việc lắp đặt
  • Đĩa van được thiết kế theo kiểu nút. Và thân van thì được thiết kế theo hình chữ ngã. Với kiểu thiết kế này thì có thể làm giảm ăn mòn cho đĩa van. Giúp cho thiết bị có thể hoạt động được tốt trong những môi trường yêu cầu về sự điều tiết.

Mua van cầu Ravis Thổ Nhĩ Kỳ ở đâu?

Trên thị trường hiện nay, Tuấn Hưng Phát là một đơn vị có nhiều năm kinh nghiệm trong việc cung cấp các dòng van công nghiệp. Cũng như là dòng van cầu ravis Thổ Nhĩ Kỳ. Những sản phẩm bên công ty chúng tôi đều được nhập khẩu trực tiếp, chính hãng và uy tín về chất lượng. Ngoài ra, khi mua sản phẩm của chúng tôi bạn sẽ mua được sản phẩm giá thành tốt nhất.

Chúng tôi phân phối độc quyền đa dạng các loại van công nghiệp, van bi, van bướm… Và những phụ kiện đường ống. Với kho hàng rộng nên có thể cung cấp được đầy đủ kích thước, kiểu dáng. Ngoài ra, còn cung cấp đầy đủ giấy tờ CO – CQ.

Quý vị có nhu cầu tham khảo, nhận báo giá dự án, tìm mua van cầu gang, inox, thép xuất xứ Thổ Nhĩ Kỳ.  Quý vị có thể liên hệ với chúng tôi qua hotline để được nhân viên tư vấn và hỗ trợ.THP valve phân phối van cầu Ravis Thổ Nhĩ Kỳ chính hãng giá tốt
