Van cầu điều khiển điện – một trong những mẫu sản phẩm van công nghiệp điều khiển tự động được THP nhập khẩu và phân phối trực tiếp tại Việt Nam. Sản phẩm này của Chúng tôi có xuất xứ Đài Loan, đầy đủ các tùy chọn về kích cỡ, chất liệu, điện áp sử dụng, chức năng điều khiển. Mời Quý Vị tham khảo một số thông tin sản phẩm dưới đây!
Van cầu điều khiển điện là gì?
Van cầu điều khiển điện hay còn gọi là van cầu điện, van cầu điều khiển bằng điện. Mẫu van này được thiết kế phần thân là van cầu cơ và phần điều khiển là động cơ điện. Về cơ bản, thân van này không có sự khác biệt nhiều với các loại van cầu điều khiển bằng vô lăng thông dụng khác. Tuy nhiên, trên thân van được thiết kế giá đỡ để cố định bộ điều khiển điện và không có thiết bị vô lăng điều khiển bằng tay.
Bộ điều khiển điện sẽ được cố định trên giá đỡ và kết nối với ty – trục van để truyền động điều khiển đến đĩa van. Nó sử dụng nguồn điện 24V, 220V, hoặc 380V để vận hành và tác động điều khiển thân van đóng/mở. Chức năng điều khiển của bộ điều khiển điện này có hai tùy chọn, đó là đóng mở ON/OFF và đóng mở tuyến tính.
Điểm mạnh nổi bật nhất của van cầu điều khiển điện này đó là phù hợp lắp đặt tại những vị trí phức tạp và trong những hệ thống có quy mô, kích thước lớn. Vì cơ chế vận hành của van hoàn toàn tự động khi được cấp nguồn điện thích hợp và không cần dùng sức người như các loại van cầu thông thường.
Thông số kỹ thuật van cầu điều khiển điện
- Kích cỡ: từ DN50 – DN400
- Chất liệu van: inox, gang, đồng, thép, nhựa…
- Kiểu kết nối: lắp ren hoặc lắp bích
- Áp lực làm việc: tối đa PN40
- Nhiệt độ làm việc: max 400 độ C
- Môi trường ứng dụng: nước, hơi, khí…
- Bảo hành: 12 tháng
- Tình trạng: có sẵn

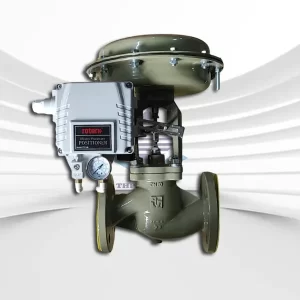

Hình ảnh thực tế van cầu điều khiển điện
Cấu tạo van cầu điều khiển điện
Về cấu tạo, như đã giới thiệu từ đầu van cầu điều khiển điện được chế tạo gồm 2 bộ phận chính như sau:
- Phần thân van cầu
Được thiết kế gồm các bộ phận: thân van, đĩa van, trục van, gioăng cao su làm kín EPDM hoặc PTFE. Chất liệu inox, đồng, gang, thép hoặc nhựa mỗi loại sẽ có những đặc trưng riêng về độ bền, độ cứng, khả năng chịu nhiệt, chịu áp lực, chống ăn mòn và phù hợp với những môi trường, hệ thống khác nhau. Thân van được kết nối với đường ống dạng nối ren hoặc nối bích tùy thuộc kích cỡ và vị trí có nhu cầu lắp đặt. Với van cầu mặt bích, Quý Vị nên cân nhắc về tiêu chuẩn kiết nối sao cho đồng bộ cùng hạ tầng để quá trình thi công lắp đặt được thuận lợi.
- Phần điều khiển động cơ điện
Động cơ điện được sử dụng có dạng ON/OFF hoặc tuyến tính, nguồn điện áp thông dụng một chiều 24V hoặc xoay chiều 220V. Tiêu chuẩn chống nước, chống bụi IP67, IP68 tùy vào thương hiệu sản xuất. Chất liệu chế tạo hợp kim nhôm nguyên khối bên ngoài được sơn tĩnh điện.
Nguyên lý hoạt động van cầu điều khiển điện
Van cầu điều khiển điện vận hành khi được cấp nguồn điện áp phù hợp, cụ thể khi ta tiến hành cấp điện vào bộ điều khiển thông qua các dây đấu nối. Lúc này điện năng sẽ được bộ điều khiển chuyển hóa thành động năng và truyền tác động xuống trục van. Kết quả trục van tác động lên đĩa van và làm cho đĩa van dịch chuyển nâng lên tạo khe hở cho lưu chất đi qua, van chuyển sang trạng thái mở. Hoặc hạ xuống ngăn không cho lưu chất đi qua.
Tại mỗi chu trình đóng hoặc mở đều có công tắc giới hạn ngắt điện để đảm bảo an toàn, tránh tình trạng chập cháy điện. Với van cầu điều khiển điện tuyến tính cũng tương tự nhưng góc mở sẽ nhỏ hơn 90 độ tùy vào cài đặt của người dùng.
Ưu, nhược điểm của van cầu điều khiển điện
Ưu điểm
- Thiết kế nhỏ gọn, vận chuyển lắp đặt đơn giản.
- Cơ chế vận hành tự động không cần dùng sức người như các loại van cầu cơ nên giúp hệ thống tiết kiệm chi phí nhân công.
- Chất liệu chế tạo van đa dạng: inox, gang, đồng, thép, nhựa…
- Có khả năng hoạt động trong môi trường có độ ẩm cao hoặc dưới nước vì bộ điện có tiêu chuẩn kháng nước kháng bụi đạt IP67, IP68.
- Môi trường ứng dụng phong phú: nước sạch, nước thải, hơi nóng, khí nén, xăng, dầu, gas…
- Thân van được thiết kế dạng bầu hoặc dạng chữ ngã, phù hợp với mọi vị trí có nhu cầu lắp đặt.
- Kiểu kết nối với đường ống dạng lắp ren hoặc lắp bích tiêu chuẩn thông dụng JIS, BS, DIN…
- Phù hợp lắp đặt tại nhiều vị trí phức tạp như dưới hầm, trên cao, xa trung tâm điều khiển…
Nhược điểm
- Mức giá thành cao hơn các loại van cầu cơ
- Áp suất đi qua van bị giảm do dòng chảy bị chuyển hướng trong thân van
Tham khảo thêm các loại van điều khiển điện được sử dụng phổ biến trong hệ thống sản xuất khác như:
Ứng dụng van cầu điều khiển điện
Hiện nay, van cầu điều khiển điện đang dần thay thế các loại van cầu cơ trong các công trình, hệ thống, nhất là hệ thống có quy mô kích cỡ lớn. Bởi ưu điểm tiện lợi, vận hành tự động, lắp đặt được tại nhiều vị trí khác nhau, độ bền cao… Cụ thể dưới đây là một số ứng dụng phổ biến:
- Trong hệ thống cấp thoát nước sạch, xử lý nước thải tại các khu dân cư, khu công nghiệp, nhà máy sản xuất…
- Trong hệ thống khí nén có áp suất lớn.
- Trong hệ thống hơi nóng có nhiệt độ cao ứng dụng van cầu hơi tại các lò hơi, lò sấy, trên đường ống dẫn hơi nóng…
- Trong môi trường hóa chất có tính ăn mòn mạnh, độc hại khi vận hành trực tiếp nên sử dụng van cầu điện để đảm bảo an toàn.
- Trong hệ thống PCCC, HVAC…
- Trong hệ thống tưới tiêu phục vụ trong nông nghiệp.
Tại Tuấn Hưng Phát chúng tôi đã và đang nhập khẩu và phân phối trực tiếp, chính hãng van cầu điều khiển điện, đầy đủ CO – CQ. Kho hàng THP lưu trữ đầy các đủ kích cỡ, kiểu dáng, chủng loại để quý khách hàng lựa chọn đảm bảo phù hợp với mọi nhu cầu, vị trí, môi trường sử dụng khác nhau.
