Van cầu điều khiển khí nén

(1 đánh giá của khách hàng)

  • Kích cỡ: từ DN50 – DN400
  • Chất liệu van: inox, gang, đồng, thép, nhựa…
  • Kiểu kết nối: lắp ren hoặc lắp bích
  • Áp lực làm việc: tối đa PN40
  • Nhiệt độ làm việc: max 400 độ C
  • Môi trường ứng dụng: nước, hơi, khí…

gọi chúng tôiliên hệ zaloKinh Doanh: 0984.854.538

gọi chúng tôiliên hệ zaloKinh Doanh 2:0964.212.355

gọi chúng tôiliên hệ zaloKinh Doanh 3:0962.498.686

Góp ý, khiếu nại: 0963.189.833
Kế toán: 024.6295.3738
  • Giá tốt - Hàng chính hãng 100%
  • Chiết khấu cao cho dự án
  • Tư vấn hỗ trợ 24/7
  • Am hiểu - Kinh nghiệm ngành van gần 15 năm
  • Giao hàng siêu tốc
  • Bảo hành lên đến 24 tháng

Tuấn Hưng Phát – THP Valve nhập khẩu và phân phối trực tiếp van cầu điều khiển khí nén, đầy đủ CO – CQ, bảo hành 12 tháng. Mẫu van cầu khí nén được đơn vị nhập khẩu các kích cỡ từ DN25 đến DN200, với chức năng điều khiển ON/OFF – tuyến tính. Quý Vị có thể tham khảo một số thông tin sản phẩm van cầu điều khiển bằng khí nén dưới đây hoặc liên hệ trực tiếp Hotline để được hỗ trợ tư vấn và báo giá chi tiết.

Mô tả sản phẩm van cầu điều khiển khí nén

Van cầu điều khiển khí nén là thiết bị vận hành theo cơ chế tự động khi được cấp áp suất khí nén vào bộ truyền động khí nén. Chức năng chính là đóng mở và điều tiết, kiểm soát dòng chảy lưu chất đi qua van. Ưu điểm nổi bật nhất là van cầu nói chung có khả năng chịu nhiệt, chịu áp tốt. Cùng với chức năng điều khiển vận hành tự động nên van cầu khí nén rất được ưa chuộng trong các hệ thống, đặc biệt là các hệ thống có lưu chất lỏng nhớt.

Van cầu điều khiển khí nén

Dựa trên nhu cầu của thị trường, THP Valve đang nhập khẩu phân phối sản phẩm van cầu điều khiển bằng khí nén có xuất xứ Đài Loan giá thành rất hợp lý; kích cỡ từ DN25 đến DN200 và có đầy đủ CO, CQ, VAT.

Hình ảnh thực tế van cầu điều khiển khí nén

van cầu điều khiển khí nén DN50van cầu điều khiển khí nén 1

Kết cấu van cầu điều khiển bằng khí nén

Kết cấu van cầu khí nén gồm 2 bộ phận chính: thân van cầu và bộ truyền động điều khiển sử dụng khí nén làm năng lượng vận hành. Trong đó:

  • Thân van cầu gang, đồng, inox, nhựa hoặc thép có đặc tính cơ học về độ bền, khả năng chịu nhiệt, chịu áp lực, chống ăn mòn khác nhau và phù hợp với những môi trường sử dụng khác nhau. Kết cấu gồm: thân van, trục van, đĩa van, gioăng làm kín. Phần kết nối thân van với đường ống dạng lắp ren hoặc lắp bích tùy thuộc kích cỡ hệ thống.
  • Bộ truyền động khí nén: Được thiết kế dưới dạng 2 loại: tác động đơn không có lò xo hoặc tác động kép có lò xo. Với kết cấu gồm các bộ phận: thân bằng hợp kim nhôm, piston bằng gang, trục vít, nắp đậy, lò xo. Tiêu chuẩn chống nước chống bụi IP67, IP68. Thông thường, bộ khí nén thường được trang bị các van điện từ khí nén 24V hoặc 220V để điều khiển, phân chia dòng khí nén cung cấp cho bộ điều khiển bằng khí nén. Như vậy người ta có thể điều khiển van vận hành trực tiếp trên bảng điều khiển trung tâm.

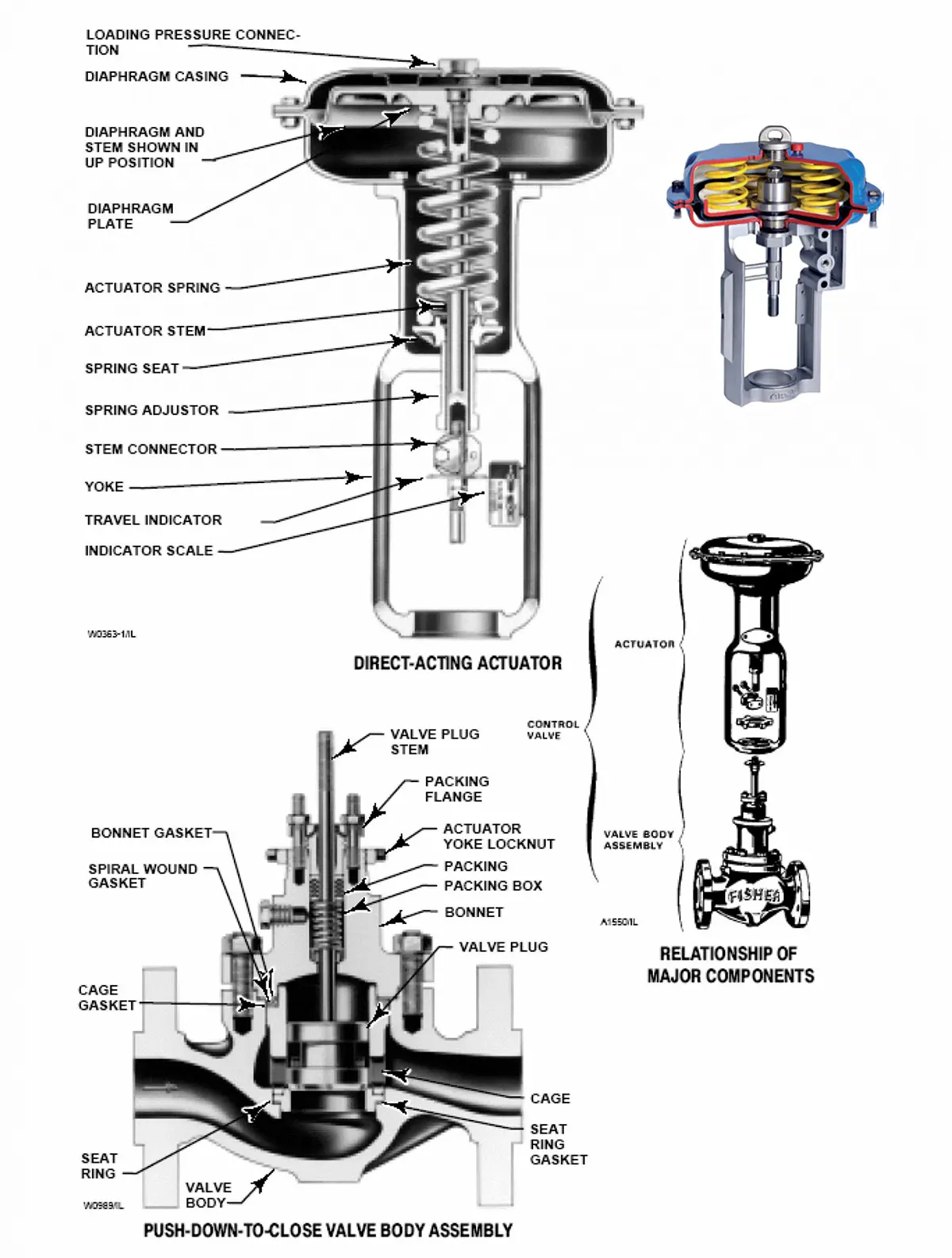

Kết cấu van cầu điều khiển bằng khí nén

Ngoài 2 bộ phận chính trên, một số loại van cầu khí nén còn được lắp đặt thêm các phụ kiện và thiết bị khác như Limit Swith Box – Công tắc hành trình và hiển thị trạng thái bằng màu để thông báo trạng thái đóng, mở về trung tâm điều khiển; bộ điều khiển khí nén tuyến tính còn có thêm bộ định vị sử dụng tín hiệu 4-24mA để phân phối khí nén giúp van đóng mở theo các góc tùy chỉnh.

Nguyên lý hoạt động của van cầu khí nén

Về cơ chế vận hành, cơ bản ở cả 2 dạng tác động đơn và tác động kép giống nhau. Điểm khác biệt là dạng tác động đơn sử dụng áp suất khí nén cho cả chu trình đóng mở còn tác động kép chỉ dùng cho 1 chu trình còn chu trình còn lại sẽ được thực hiện bởi lực đàn hồi của lò xo.  Cụ thể:

van-cầu-khí-nén

  • Giai đoạn mở: Khi van cầu khí nén ở trạng thái đóng, tiến hành cấp khí nén vào bộ truyền động khí nén. Lúc này áp suất bên trong sẽ tăng lên và đẩy 2 piston sang 2 bên. Đồng thời ép lò xo lại, song song với chuyển động của piston kết cấu bánh răng cũng chuyển động và truyền tác động đến trục van, đĩa van. Kết quả van chuyển sang trạng thái mở.
  • Giai đoạn đóng: Khi van ở trạng thái mở nếu muốn đóng van chỉ cần ngừng cấp khí nén với bộ tác động đơn. Còn bộ tác động kép thì ngừng cấp tại 1 cửa và cấp tại 1 cửa khác. Lúc này lực giãn đàn hồi của lò xo sẽ đẩy 2 piston về chính giữa và đẩy khí nén ra ngoài. Đồng thời kết cấu bánh răng cũng chuyển động dẫn truyền đến trục van, đĩa van là làm cho van quay về trạng thái đóng, ngăn không cho lưu chất đi qua.

Video mô tả nguyên lý hoạt động của van cầu điều khiển khí nén

Đặc điểm nổi bật của van cầu điều khiển khí nén

  • Thời gian đóng mở van nhanh hơn, trung bình chỉ mất 3-5 giây cho 1 chu trình vận hành.
  • Khả năng điều tiết, kiểm soát dòng chảy theo các góc mở khác nhau tốt.
  • Thân van cầu được thiết kế đa dạng: dạng bầu, dạng chữ ngã, dạng chữ Z, dạng chữ T…
  • Bộ truyền động khí nén có nhiều tùy chọn khác nhau, bên ngoài vỏ bằng hợp kim nhôm có sơn cách điện.
  • Tiêu chuẩn kháng bụi, nước đạt IP67, IP68 nên hoạt động được trong môi trường có độ ẩm cao.
  • Được ứng dụng trong nhiều hệ thống có quy mô lớn, nhiều môi trường đa dạng: nước sạch, hóa chất, nước thải, hơi nóng, khí nén…
  • Cơ chế vận hành của van hoàn toàn tự động khi được cấp khí nén, không cần dùng sức người vận hành.
  • Giúp hệ thống tiết kiệm chi phí nhân công.
  • Bên cạnh vận hành tự động bằng khí nén còn được thiết kế thêm bộ phận điều khiển bằng tay quay để sử dụng trong trường hợp gặp sự cố mất điện hoặc hư hỏng, chập cháy điện.

Ứng dụng van cầu điều khiển bằng khí nén

Dưới đây là một số ứng dụng nổi bật, thường gặp của van cầu điều khiển bằng khí nén trong các lĩnh vực, hệ thống:

  • Trong đường ống dẫn khí nén tại các hệ thống sử dụng khí nén để hoạt động, vận hành.
  • Trong hệ thống cấp thoát nước sạch tại các trạm bơm, tram thủy điện phục vụ tại các khu dân cư.
  • Trong hệ thống xử lý nước thải, hóa chất có tính ăn mòn trong các khu công nghiệp, xí nghiệp…
  • Trong hệ thống đường ống tại các nhà máy điện, dầu khí, lọc dầu…
  • Trong hệ thống hơi nóng, khí gas, các nhà máy chế biến thực phẩm, đồ uống, dược phẩm…
  • Trong các viện nghiên cứu, viện  môi trường…

Mọi thông tin chi tiết và báo giá van cầu điều khiển khí nén chính xác sản phẩm, vui lòng liên hệ trực tiếp hotline để được nhân viên của Tuấn Hưng Phát tư vấn, hỗ trợ.
