Van bướm inox

Van bướm inox được đánh giá cao nhờ độ bền, chống gỉ và chống ăn mòn tốt, đáp ứng được nhiều môi trường, điều kiện làm việc. Sản phẩm có đa dạng kích cỡ, kiểu kết nối, kiểu vận hành giúp người dùng dễ dàng lựa chọn theo nhu cầu thực tế. Tại Tuấn Hưng Phát chúng tôi có sẵn hàng, đầy đủ CO, CQ, bảo hành minh bạch, giá thành hợp lý. Chi tiết cụ thể, hãy cùng tham khảo qua bài viết dưới đây.

Van bướm inox là gì?

Van bướm inox là dòng van công nghiệp được chế tạo chủ yếu bằng vật liệu inox 304, inox 316 có khả năng chống ăn mòn tốt, độ bền cao, phù hợp với nhiều môi trường làm việc khác nhau. Van sử dụng đĩa van dạng cánh bướm để thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy lưu chất trong đường ống.

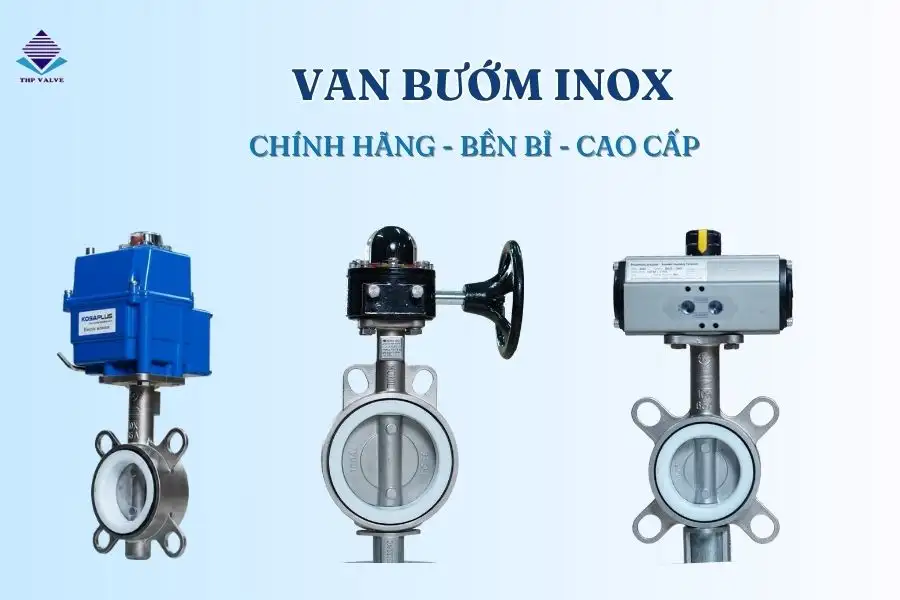

Van bướm inox được chế tạo từ inox 304, inox 316

Van bướm inox được sản xuất kích nhiều kích thước, phổ biến từ DN40 – DN500 hoặc lớn hơn. Bộ điều khiển linh hoạt các dạng thủ công bằng tay quay, tay gạt hoặc tự động bằng điện, khí nén. Hệ thống ứng dụng từ dân dụng đến công nghiệp, điển hình như cấp thoát nước, hóa chất, thực phẩm…

Thông số kỹ thuật:

Các dòng van bướm inox được sử dụng phổ biến

Van bướm inox được thiết kế đa dạng mẫu mã, chủng loại, dưới đây là các loại van bướm inox thông dụng, phổ biến hiện nay:

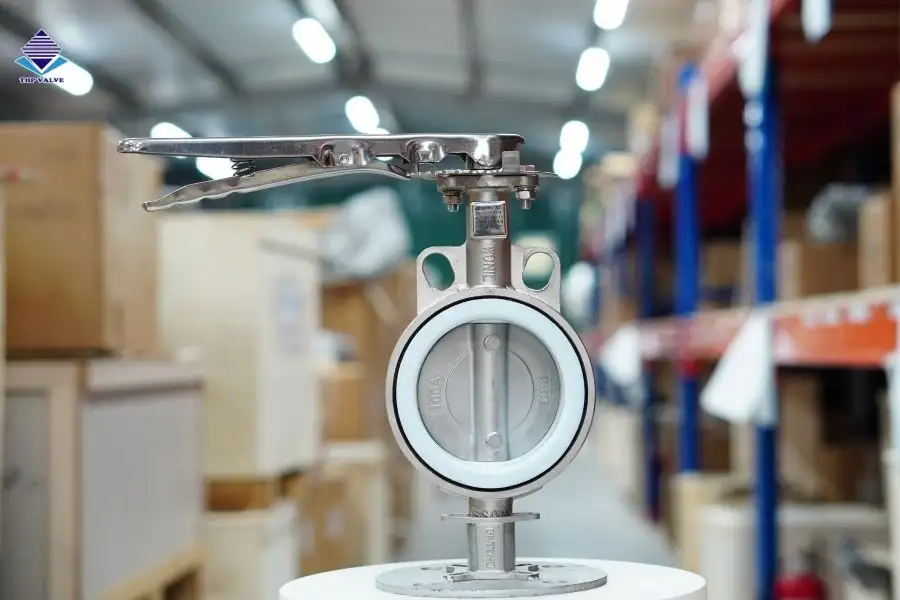

Van bướm inox tay gạt

Van bướm inox tay gạt là loại van bướm sử dụng bộ điều khiển thủ công dạng tay gạt với thao tác vận hành đơn giản, dễ thực hiện và chi phí đầu tư thấp. Sản phẩm có kích cỡ nhỏ đến trung bình vì cơ chế hoạt động dùng sức người hoàn toàn. Vị trí lắp đặt yêu cầu thuận tiện thao tác đóng mở, tần suất đóng mở không quá cao. Chất liệu inox bền bỉ, chống han gỉ tốt, đáp ứng tốt nhiều môi trường lưu chất khác nhau.

Van bướm inox tay gạt

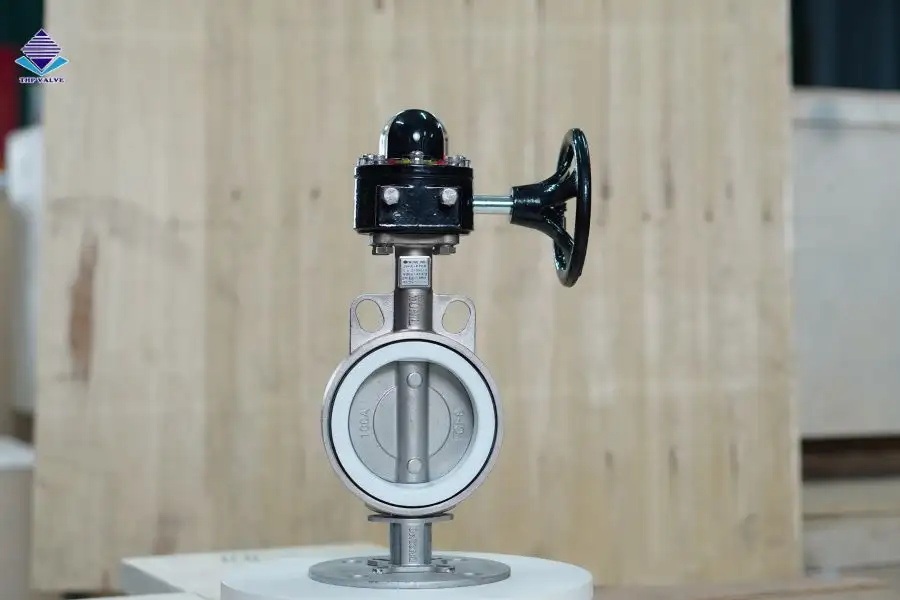

Van bướm inox tay quay

Van bướm inox tay quay là dòng van được trang bị hộp số trợ lực kết hợp tay quay cho phép đóng mở van nhẹ nhàng và kiểm soát góc mở có độ chính xác cao hơn so với tay gạt. Kích cỡ van từ trung bình đến lớn, hệ thống ứng dụng phổ biến có quy mô lớn, áp lực cao, cần đóng mở từ từ .Thân van, đĩa van, tay quay được chế tạo từ inox, bên ngoài tay quay được bọc cao su để dễ dàng vận hành. Về giá thành cao hơn dạng tay gạt.

Van bướm inox tay quay

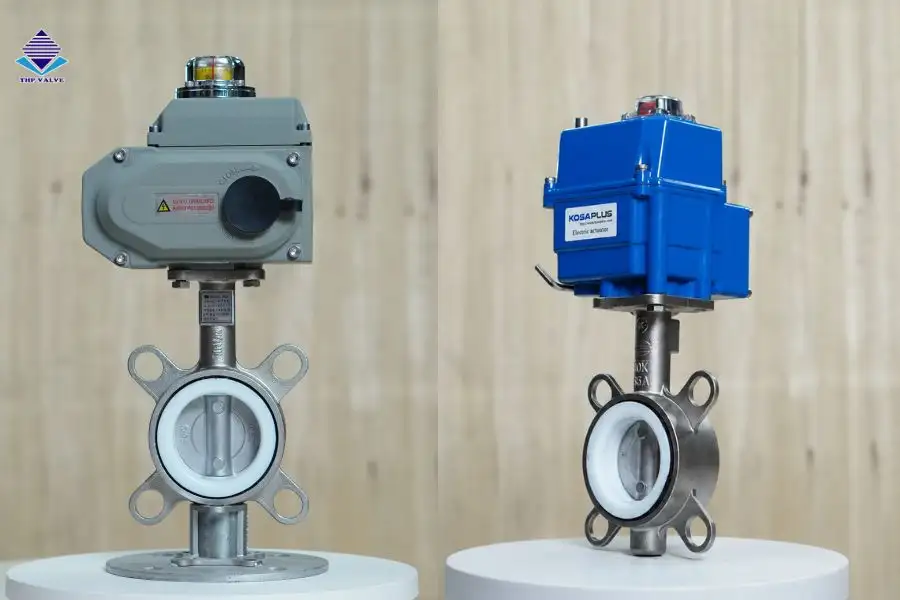

Van bướm inox điều khiển điện

Là mẫu van sử dụng bộ điều khiển điện để thực hiện quá trình đóng mở tự động dòng chảy lưu chất. Van có 2 phương thức hoạt động ON/OFF và tuyến tính, nguồn điện áp đa dạng 24V, 220V, 380V. Chất liệu thân van inox, đáp ứng tốt nhiều hệ thống. Vị trí lắp đặt chủ yếu cần điều khiển từ xa, khó thao tác thủ công và yêu cầu tự động hóa, cần điều khiển nhiều van cùng một thời điểm.

Van bướm inox điều khiển điện

Van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén sử dụng bộ truyền động khí nén để đóng mở van với cơ chế tự động hoàn toàn tương tự dạng điện. Ưu điểm nổi bật tốc độ đóng mở nhanh, vận hành ổn định, chất liệu inox bền bỉ, phù hợp với hệ thống có tần suất hoạt động cao. Đặc biệt, loại van này còn được ưu tiên ứng dụng trong hệ thống dễ cháy nổ vì dùng nguồn năng lượng khí nén để vận hành độ an toàn cao.

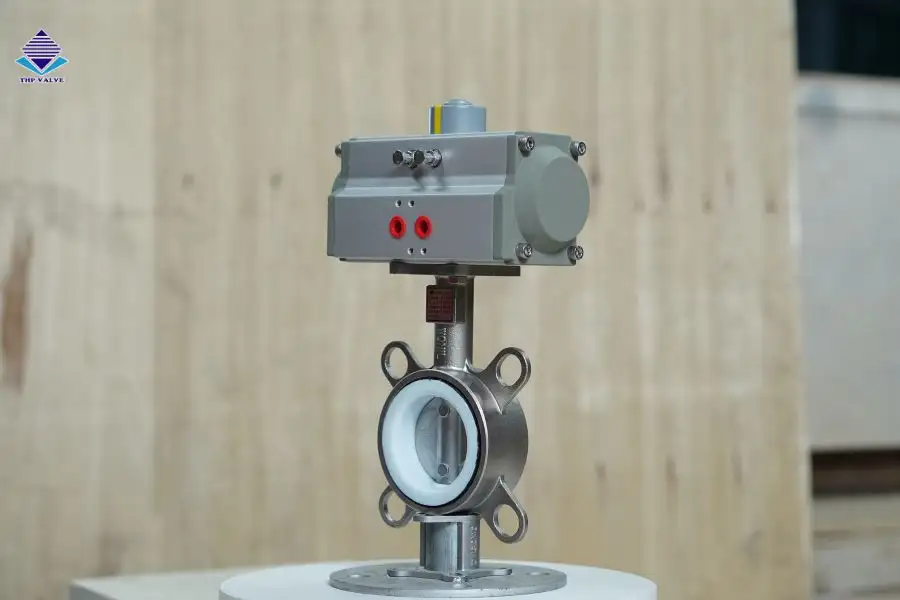

Van bướm inox điều khiển khí nén

Phân loại van bướm inox theo kết nối

Dựa theo phương thức kết nối, van bướm inox được chia thành nhiều dạng khác nhau như wafer, mặt bích, lug, clamp. Cụ thể như sau:

• Van bướm inox wafer

Là dạng van được lắp kẹp giữa hai mặt bích của đường ống và được cố định bằng các bulong, đai ốc xuyên qua hai đầu mặt bích. Ưu điểm thiết kế van nhỏ gọn, chất liệu inox chống ăn mòn tốt, trọng lượng nhẹ. Quan trọng là so với các dạng kết nối khác tiết kiệm không gian lắp đặt nên được ưu tiên sử dụng trong các hệ thống nhỏ hẹp.

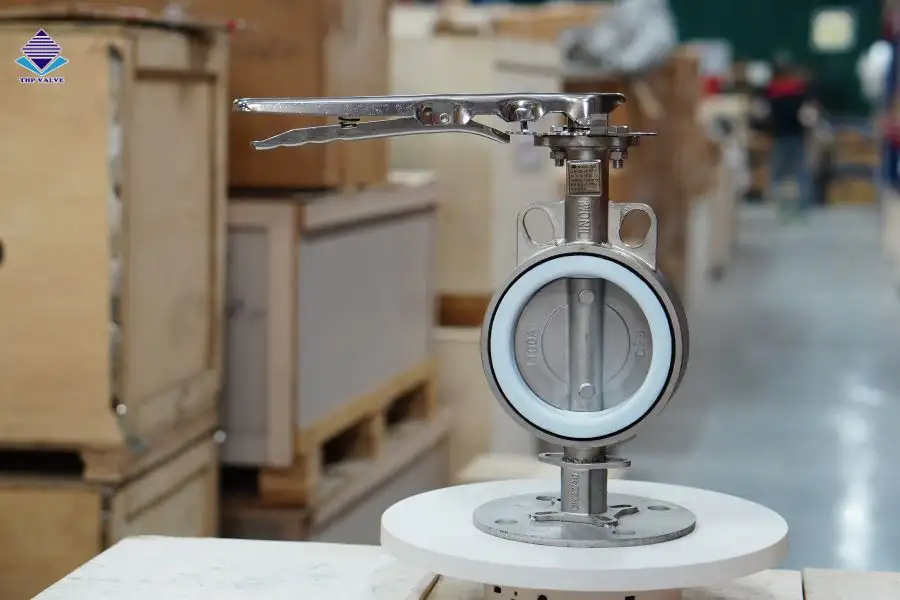

Van bướm inox wafer

• Van bướm inox mặt bích

Van bướm inox mặt bích được đúc hai mặt bích ở hai bên thân van, cho phép kết nối trực tiếp với mặt bích của đường ống bằng bulong. Tiêu chuẩn kết nối mặt bích đa dạng các loại JIS, BS, DIN, ANSI. Ưu điểm độ chắc chắn cao, khả năng chịu tải tốt, liên kết ổn định. Theo đó, thường được ứng dụng trong các hệ thống có kích thước lớn, quy mô lớn và cần chịu áp lực cao.

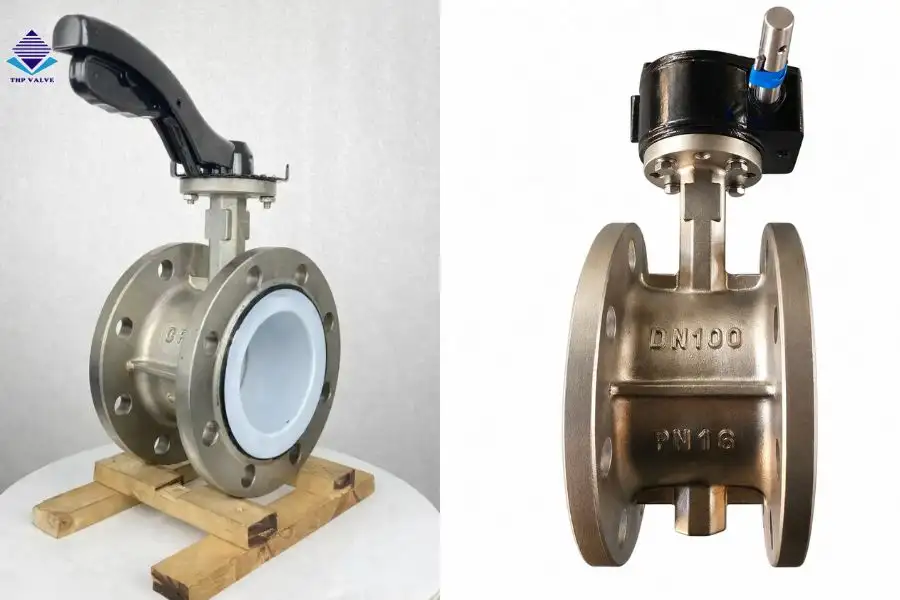

Van bướm inox mặt bích

• Van bướm inox lug

Mẫu sản phẩm này có phần thân van được bố trí các tai ren hoặc lỗ bulong xung quanh, khi lắp đặt có thể bắt bulong độc lập từ hai phía của van. Ưu điểm giúp van cố định chắc chắn, dễ dàng tháo một phía củ đường ống để bảo trì, bảo dưỡng . So với dạng wafer độ chắc chắn cao hơn, linh hoạt hơn, đáp ứng tốt hệ thống cần cô lập từng đoạn đường ống.

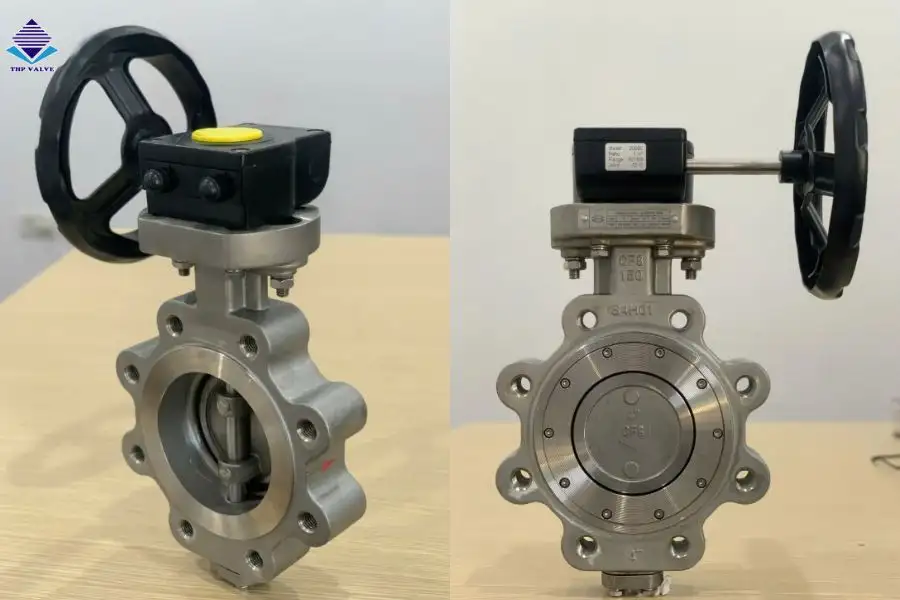

Van bướm inox lug

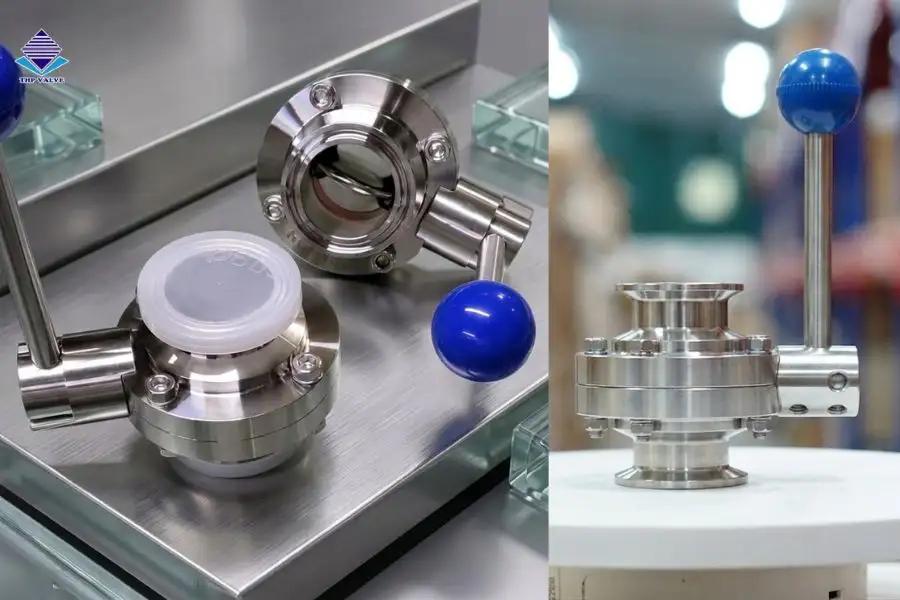

• Van bướm inox nối Clamp

Van bướm inox nối Clamp là loại van  sử dụng cơ cấu kẹp nhanh để kết nối với đường ống, không dùng mặt bích hay bulong.  Ưu điểm tháo lắp nhanh, dễ vệ sinh, dễ bảo trì, thích hợp với hệ thống yêu cầu vệ sinh cao. Kiểu kết nối này thường gặp ở dạng van bướm inox vi sinh. Hệ thống ứng dụng phổ biến thực phẩm, đồ uống, dược phẩm, mỹ phẩm…

Van bướm inox nối Clamp

Cấu tạo và nguyên lý hoạt động van bướm inox

Cấu tạo

Van bướm inox được cấu tạo cơ bản gồm các bộ phận chính như sau:

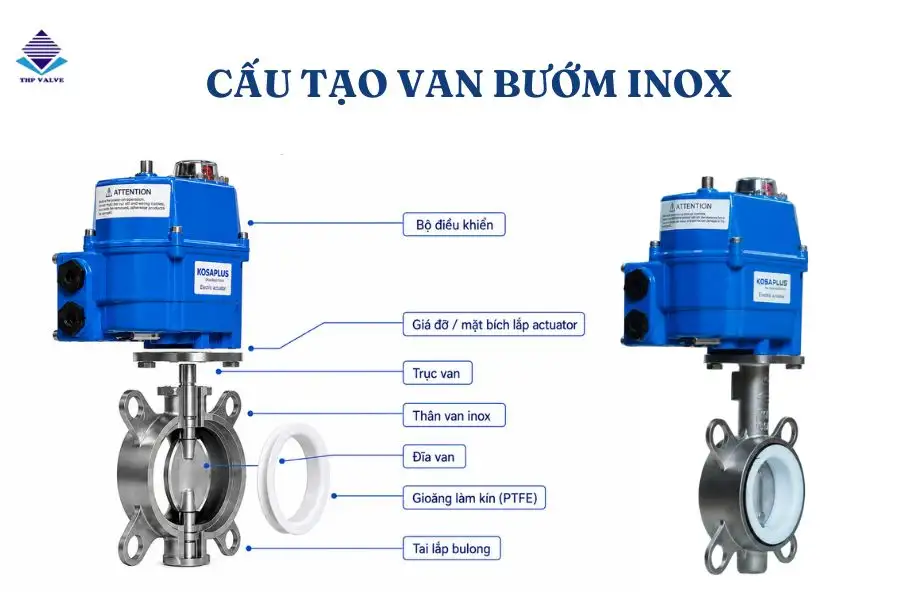

Cấu tạo van bướm inox

• Thân van: được chế tạo từ inox 304 hoặc inox 316 với nhiệm vụ bảo vệ và liên kết các chi tiết bên trong. Đồng thời, còn kết nối với đường ống thông qua dạng wafer, lắp bích hoặc lug.
• Đĩa van: có dạng cánh bướm, mỏng, chất liệu inox chống mài mòn tốt. Chức năng trực tiếp đóng mở và điều tiết dòng chảy lưu chất.
• Trục van: được làm bằng inox có độ bền cao, một đầu trục van được kết nối với đĩa van, đầu còn lại nối với bộ điều khiển. Nhiệm vụ chính kết nối và truyền chuyển động từ điều khiển xuống đĩa van.
• Bộ điều khiển: có thể là tay gạt, tay quay, động cơ điện hoặc bộ truyền động khí nén, tùy thuộc nhu cầu sử dụng để lựa chọn.
• Gioăng làm kín: sử dụng gioăng cao su EPDM, PTFE hoặc NBR có độ đàn hồi tốt, làm kín tốt, hạn chế rò rỉ lưu chất ra bên ngoài.

Nguyên lý hoạt động van bướm inox

Van bướm inox hoạt động dựa trên chuyển động xoay của đĩa van quanh trục để đóng mở và điều tiết dòng chảy. Cụ thể, khi van ở trạng thái đóng, nếu muốn mở van cần tác động lực lên tay gạt, tay quay hoặc cấp nguồn điện, khí nén phù hợp. Lúc này trục van sẽ xoay và tác động xuống làm đĩa van cũng dịch chuyển theo sang trạng thái mở, đĩa van song song với dòng chảy.

Khi cần đóng van, tác động lên tay gạt, tay quay theo chiều ngược lại hoặc tiếp tục cấp điện, khí nén. Trục van sẽ truyền chuyển động làm đia xvan xoay sang vị trí vuông góc với dòng chảy, tạo trạng thái mở, ngăn lưu chất đi qua. Khi cần điều tiết van, với dạng thủ công cần điều chỉnh góc mở, dạng tự động cần sử dụng thêm bộ định vị tuyến tính.

Ưu điểm nổi bật của van bướm inox

• Vật liệu inox 304, inox 316 có khả năng chống ăn mòn tốt, phù hợp với môi trường có độ ẩm cao hoặc có tính ăn mòn mạnh.
• Độ bền cao, chịu va đập mạnh, chống oxy hóa và bền bỉ trong quá trình sử dụng.
• So với van bướm gang cùng kích cỡ trọng lượng nhẹ hơn, dễ dàng lắp đặt, bảo trì, bảo dưỡng khi cần thiết.
• Thời gian đóng mở nhanh, đa dạng kiểu vận hành tay gạt, tay quay, điện, khí nén tùy thuộc nhu cầu.
• Kích cỡ van từ DN50 – DN500, kết nối wafer, lug, lắp bích, đáp ứng tốt nhiều hệ thống có quy mô lớn nhỏ khác nhau.
• Phạm vi ứng dụng rộng rãi, có thể được dùng trong hệ thống nước, thực phẩm, hóa chất, dược phẩm…

So sánh van bướm inox 304 và van bướm inox 316

Nhìn chung, van bướm inox 304 và van bướm inox 316 đều có độ bền cao, chống ăn mòn tốt và được dùng để đóng mở, điều tiết dòng chảy. Điểm khác biệt nằm ở vật liệu, giá thành, hệ thống ứng dụng…. Cụ thể dưới đây:

Van bướm inox được ứng dụng trong hệ thống nào?

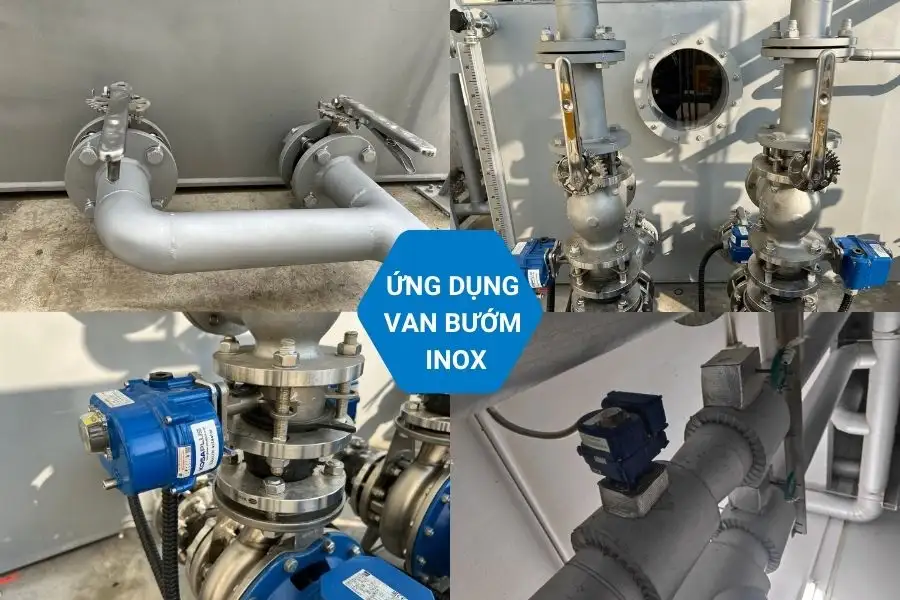

Hệ thống ứng dụng van bướm inox

Nhờ khả năng chống ăn mòn tốt, đa dạng vật liệu, kích cỡ, kiểu kết nối, van bướm inox có phạm vi ứng dụng khá rộng rãi. Một số ứng dụng điển hình có thể kể đến như sau:

• Trong hệ thống cấp nước sạch, xử lý nước thải, tuần hoàn nước công nghiệp.
• Trong ngành thực phẩm, đồ uống được ưu tiên sử dụng nhờ bề mặt inox sạch, dễ vệ sinh, chống ăn mòn tốt.
• Trong hệ thống hóa chất như axit, bazo, muối…
• Trong các dây chuyền sản xuất dược phẩm, mỹ phẩm yêu cầu dễ vệ sinh, chống oxy hóa và hạn chế bám cặn.
• Trong hệ thống khí nén, hơi nóng tại các lò hơi, nồi hơi.
• Trong hệ thống HVAC, PCCC…

Cách lựa chọn van bướm inox đúng kỹ thuật

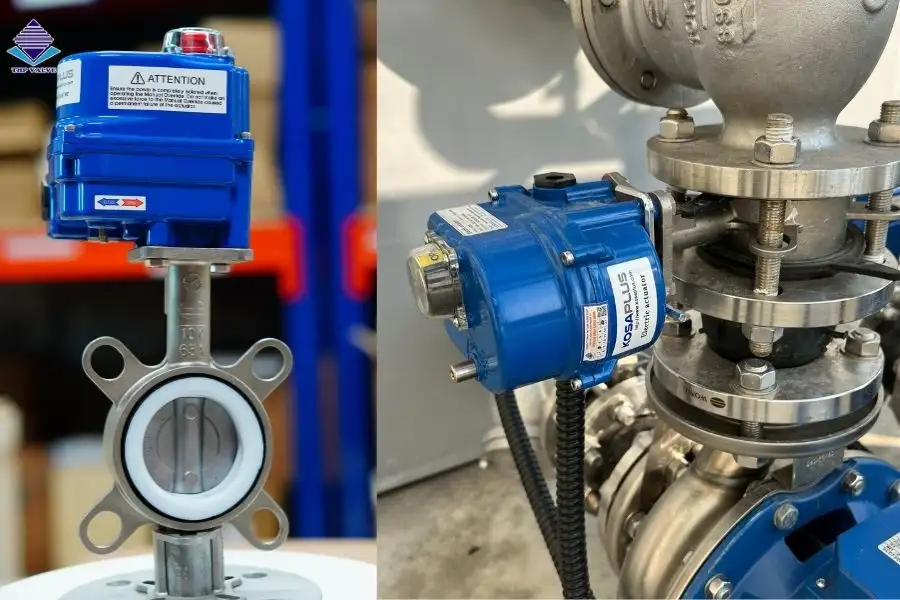

Cách lựa chọn van bướm inox đúng kỹ thuật

Để van bướm inox hoạt động ổn định, tuổi thọ bền bỉ dưới đây là các tiêu chí cần quan tâm trước khi lựa chọn:

• Đầu tiên, cần xác định lưu chất sử dụng vì đây là yếu tố ảnh hưởng trực tiếp đến vật liệu chế tạo van. Inox 304 đáp ứng tốt môi trường thông thường như nước sạch, nước thải, khí, hóa chất nhẹ. Inõ 316 ưu tiên sử dụng trong môi trường đặc thù, khắc nghiệt mà inox 304 không đáp ứng được.
• Xác định kích thước danh nghĩa của đường ống để chọn van có kích cỡ và kiểu kết nối phù hợp.
• Mỗi model sẽ có giới hạn nhiệt độ, áp suất nhất định nên cần xem xét yếu tốt này để chọn loại van có ngưỡng hoạt động tương thích.
• Chọn vật liệu inox 304 hay inox 316 phải dựa trên chi phí, nhu cầu sử dụng, điều kiện thực tế.
• Chọn vật liệu gioăng làm kín EPDM, PTFE hay NBR theo môi trường lưu chất, điều kiện hoạt động.
• Chọn bộ điều khiển cần căn cứ vào tần suất vận hành, mức độ tự động hóa và chi phí đầu tư của hệ thống.
• Chọn thương hiệu uy tín, đơn vị mua hàng chính hãng, bảo hành minh bạch để đảm bảo chất lượng, hỗ trợ trong suốt quá trình sử dụng.

Tuấn Hưng Phát – cung cấp van bướm inox uy tín

Tại Việt Nam, Tuấn Hưng Phát là đơn vị cung cấp các dòng van công nghiệp, phụ kiện đường ống, thiết bị đo chất lượng, trong đó có van bướm inox. Toàn bộ sản phẩm được cam kết nhập khẩu trực tiếp, chính hãng, đa dạng lựa chọn về kích cỡ, kết nối, vận hành, đáp ứng mọi yêu cầu lắp đặt thực tế.

Cụ thể, khi mua hàng tại Tuấn Hưng Phát, quý khách sẽ nhận được:

• Sản phẩm chính hãng, đầy đủ giấy tờ chứng nhận CO, CQ, catalogue theo từng model.
• Nhiều kích cỡ, chất liệu inox 304, inox 316, điều khiển thủ công, tự động… phù hợp với các hệ thống cần sử dụng.
• Đội ngũ nhân viên tư vấn chuyên nghiệp, được đào tạo bài bản, sẵn sàng hỗ trợ khách hàng mọi lúc mọi nơi.
• Giá thành cạnh tranh, đáp ứng tốt nhu cầu mua lẻ, mua dự án, có chiết khấu hấp dẫn cho các đơn hàng lớn.
• Chính sách bảo hành minh bạch, lỗi 1 đổi 1 theo cơ chế của nhà sản xuất.
• Giao hàng toàn quốc, nhanh chóng, đúng tiến độ công trình.

Khách hàng có nhu cầu mua van bướm inox chính hãng hoặc cần tư vấn thêm về sản phẩm, có thể liên hệ Tuấn Hưng Phát qua hotline để được tư vấn, nhận báo giá chính xác theo nhu cầu sử dụng thực tế. Chúng tôi cam kết mang đến sản phẩm chất lượng, chính hãng, bảo hành rõ ràng và giá tốt đến tay quý khách hàng.
