Van bi mặt bích

Tuấn Hưng Phát phân phối van bi mặt bích có kiểu kết nối dạng lắp bích chính hãng, xuất xứ Hàn Quốc. Đơn vị lưu kho sẵn hàng mẫu van bi tay gạt lắp bích có kích thước từ DN15 – DN300, chất liệu inox. Quý Vị có thể tham khảo thêm thông tin chi tiết van bi mặt bích tại bài viết dưới đây hoặc liên hệ trực tiếp Hotline để nhận tư vấn, báo giá, ảnh thực tế van bi bích.

Giới thiệu về van bi mặt bích

Van bi mặt bích là loại van kết nối với đường ống theo kiểu lắp bích và có cơ chế hoạt động là sử dụng viên bi rỗng nằm bên trong thân van, thực hiện chức năng đóng mở, điều tiết lưu lượng chất lỏng thông qua phần điều khiển tay gạt. Ngoài ra có thể lắp thêm tán đỡ để điều khiển tự động bằng điện hoặc khí nén. Thiết bị được làm từ chất liệu inox SSC13, có khả năng chống chịu tốt, chống ăn mòn, chịu được nhiệt cao.

Van bi mặt bích thường được sử dụng trong hệ thống đường ống cấp thoát nước, hệ thống xử lý nước thải đã qua xử lý hay dùng trong nhà máy sản xuất, hệ thống khí nén, dầu khí…Với dải kích thước phổ biến từ DN15 – DN300.

Thông số kỹ thuật của van bi mặt bích

• Kích thước: DN15 – DN300
• Thân van: Inox SSC13
• Trục van: Inox
• Gioăng làm kín: PTFE
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn mặt bích: JIS10K
• Nhiệt độ làm việc: 0 – 180 độ C
• Áp lực làm việc: 10bar
• Thời gian đóng mở: 2 -3 giây
• Tín hiệu Analog: 0 – 20mA, 4 – 20mA
• Nguồn điện áp: 24V – 220V
• Kiểu điều khiển: Tay gạt
• Môi trường sử dụng: Nước sạch, nước thải, hóa chất, xăng dầu
• Thương hiệu: Wonil
• Nhập khẩu: Hàn Quốc
• Thời gian bảo hành: 24 tháng
• Chứng nhận: Giấy tờ CO – CQ, Catalogue

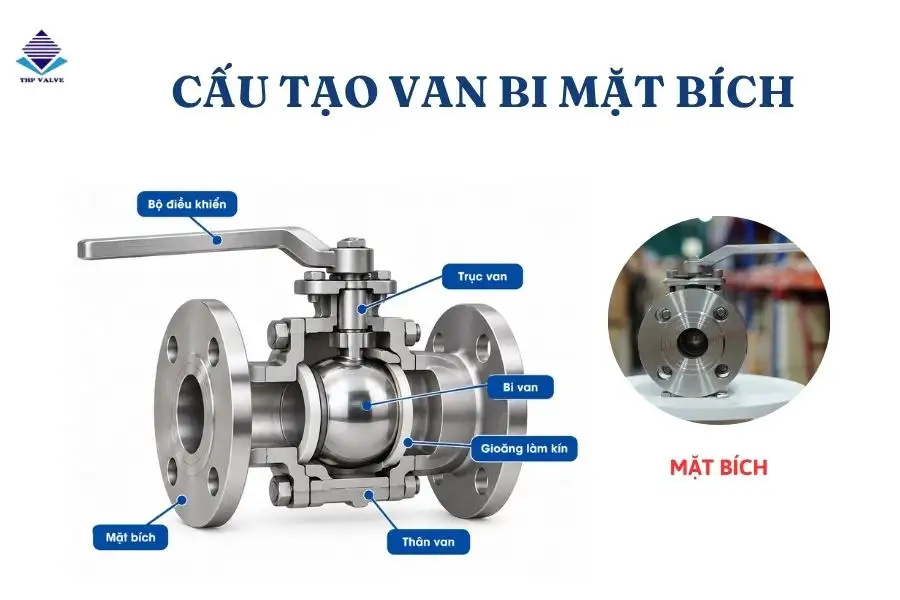

Cấu tạo của van bi mặt bích

Thân van

Là bộ phận dùng để kết nối van với đường ống theo kiểu mặt bích. Thân van sản xuất từ chất liệu inox 304, inox 316, là lớp vỏ bên ngoài có chức năng bảo vệ các bộ phận bên trong van tránh khỏi các tác động va đập bên ngoài và cố định các thiết bị lại với nhau tạo thành thể thống nhất.

Thân van bi bích được đúc nguyên khối và sản xuất theo tiêu chuẩn hiện đại châu Âu, có khả năng chịu được áp suất, nhiệt độ cao, chống ăn mòn và oxy hóa nên có thể sử dụng trong nhiều môi trường khác nhau.

Bi van

Là bộ phận quan trọng được lắp bên trong thân van có cấu tạo dạng viên bi rỗng. Bi van dùng để ngăn chặn lưu chất đi qua hoặc cho phép lưu chất chảy qua ống dẫn dễ dàng. Dựa vào cấu tạo của bi van có thể chia làm nhiều loại như: 2 ngã, 3 ngã, full port, v port…

Trục van

Trục van có thiết kế dạng trục dài gồm 2 đầu, trong đó 1 đầu có thiết kế dạng dẹp và 1 đầu ren để kết nối với tay gạt và bi van. Bộ phận này có có cấu tạo đơn giản, chắc chắn và nhiều kích thước khác nhau tùy vào loại van bi. Vai trò của trục van là nhận lực từ bộ điều khiển rồi truyền xuống bi van và làm bi xoay các góc đóng mở theo yêu cầu.

Gioăng làm kín

Có chức năng làm kín hệ thống, ngăn chặn chất lỏng rò rỉ ra bên ngoài. Thường được làm bằng cao su PTFE, EPDM, teflon…và được đặt bên trong van tại các điểm kết nối với đường ống.

Thiết bị điều khiển

Van bi mặt bích có nhiều kiểu điều khiển như: Tay gạt, điều khiển điện, khí nén…Mỗi kiểu điều khiển sẽ có cấu tạo và cách thức vận hành khác nhau nhưng đều có chức năng chung là điều khiển hoạt động đóng hoặc mở của van.

Ưu điểm của van bi mặt bích

• Van bi được làm từ chất liệu inox nên có độ bền cao và đảm bảo an toàn khi dùng.
• Chống hóa chất, các chất ăn mòn, oxy hóa, sử dụng được trong nhiều môi trường như nước sạch, nước thải, môi trường hóa chất, muối, dầu khí…Khả năng chịu áp suất, nhiệt độ cao giúp hệ thống vận hành ổn định, chống rung lắc.
• Van bi mặt bích có nhiều kích thước khác nhau nên có thể sử dụng cho nhiều hệ thống công nghiệp và dân sinh.
• Độ đóng kín tốt, cho phép dòng chảy đi qua với lưu lượng cao, momen xoắn nhỏ.
• Đa dạng kiểu điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
• Cấu tạo đơn giản, dễ sử dụng, vận hành và tháo lắp bảo dưỡng.

Các loại van bi mặt bích tại Tuấn Hưng Phát

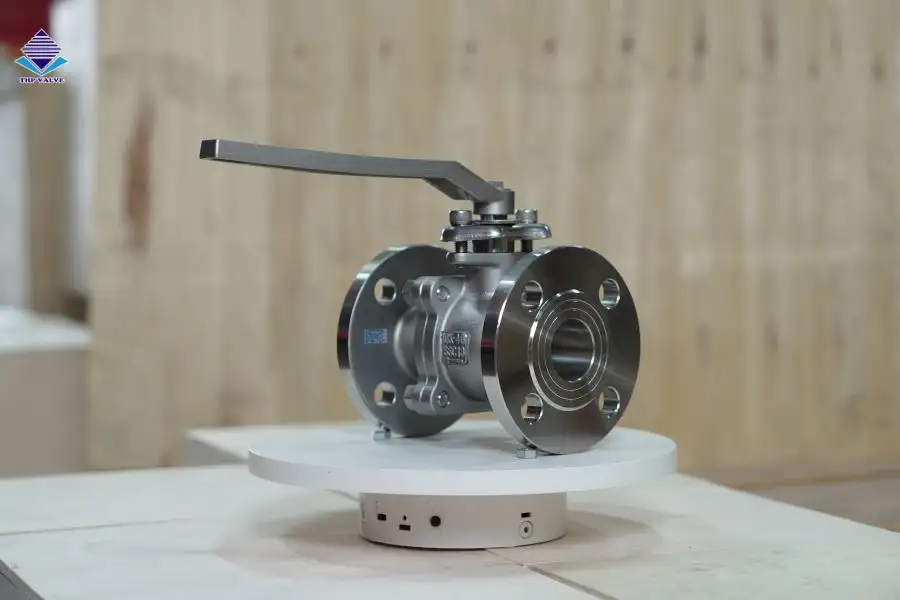

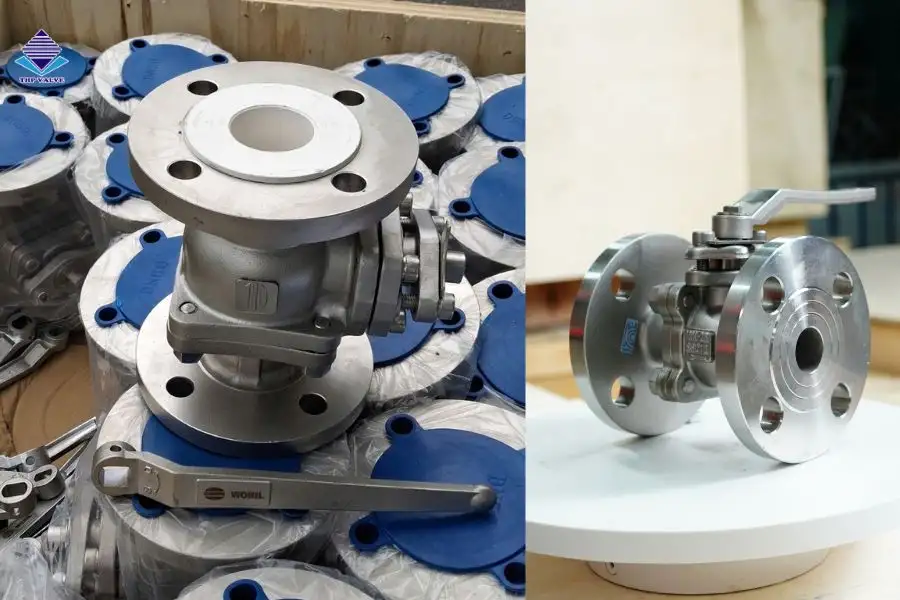

Van bi inox mặt bích tay gạt

Van bi inox mặt bích tay gạt được ứng dụng rất rộng rãi trong các hệ thống sản xuất công nghiệp. Chất liệu SUS304 giúp van bi mặt bích inox có khả năng chống ăn mòn, chống oxi hóa, chịu nhiệt và áp suất cao. Vì vậy, Sản phẩm thường được ứng dụng trong các hệ thống cấp nguyên nhiên liệu, hệ thống lò hơi, hệ thống xử lý nước thải.

Hiện nay, Tuấn Hưng Phát đang có sẵn hàng trong kho với đa dạng các loại van bi tay gạt, van có tán lắp đặt các bộ điều khiển tự động. Đồng thời, các sản phẩm này đều có đầy đủ kích thước từ DN15 – DN150. (THP lưu kho sẵn hàng các dòng van bi mặt bích inox 304 với các kích thước từ DN15 – DN150. Quý vị có nhu cầu sản phẩm kích cỡ lớn, chất liệu inox316, hay đặc tính đặc thù khác vui lòng liên hệ để được hỗ trợ, tư vấn đặt hàng).

Van bi nhựa mặt bích tay gạt

Tuy cấu tạo từ chất liệu uPVCkhông sử dụng được trong các môi trường nhiệt độ và áp suất cao nhưng chúng có khả năng chịu ăn mòn hóa học rất tốt. Van có thể hoạt động tốt trong môi trường axit, bazo…Sản phẩm van bi được làm từ nhựa kết nối mặt bích do Tuấn Hưng Phát phân phối xuất xứ Đài Loan; tiêu chuẩn mặt bích BS. Chúng tôi cũng có sẵn các tùy chọn tay gạt – có đế tán lắp bộ điều khiển.

Van bi nhựa mặt bích có thể chịu nhiệt từ 0 đến 95 độ C, áp lực làm việc khoảng 150 PSI, có bề mặt trơn bóng tránh bám bụi bẩn, giảm hiện tượng sụt áp nước, bảo vệ các thiết bị, máy móc trên hệ thống.

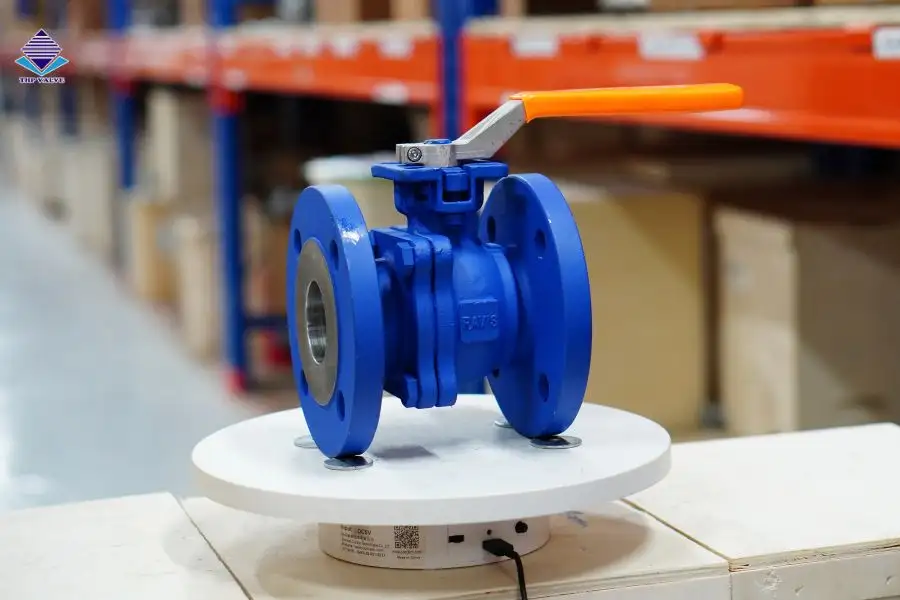

Van bi gang mặt bích tay gạt

Là dòng van bi được đúc từ gang cầu, gang dẻo, thường được sử dụng cho các hệ thống nước sạch. Van không dùng được cho các môi trường có tính oxi hóa bởi chúng dễ bị ăn mòn sau 1 thời gian sử dụng. Van bi gang mặt bích có kích thước từ DN25 đến DN300, được sản xuất theo tiêu chuẩn JIS, ANSI, DIN, BS…áp lực làm việc tối đa là 25bar.

Với kiểu kết nối mặt bích tạo hệ thống chắc chắn, dễ tháo lắp phù hợp sử dụng trong các hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống khí ga, hệ thống sản xuất…

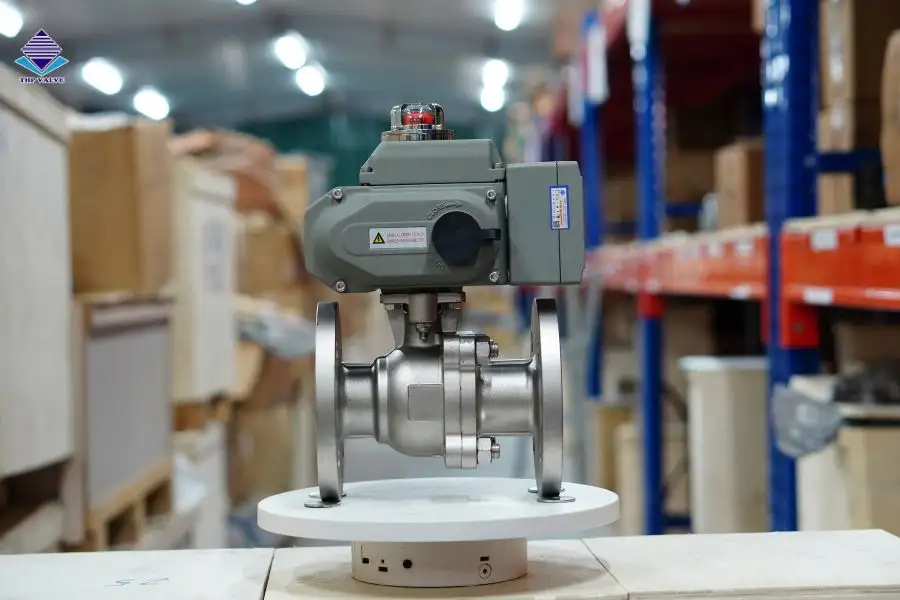

Van bi mặt bích điều khiển điện

Là loại van công nghiệp được sử dụng nhiều trong hệ thống tự động hóa như nhà máy sản xuất, hệ thống thủy điện, hệ thống khí gas, hơi nóng…Các khu vực nguy hiểm, khó vận hành có thể lắp van bi bích điện để điều khiển tự động. Van sử dụng nguồn điện áp từ 24V, 110V, 220V hoặc 380V với thời gian đóng mở cho một chu trình chỉ từ 2 đến 3 giây.

Với những đường ống có kích thước lớn, áp suất làm việc cao nên thường lựa chọn kiểu kết nối mặt bích để hệ thống có thể hoạt động ổn định, nâng cao hiệu quả vận hành của hệ thống , đảm bảo an toàn và tiết kiệm năng lượng, chi phí bảo dưỡng.

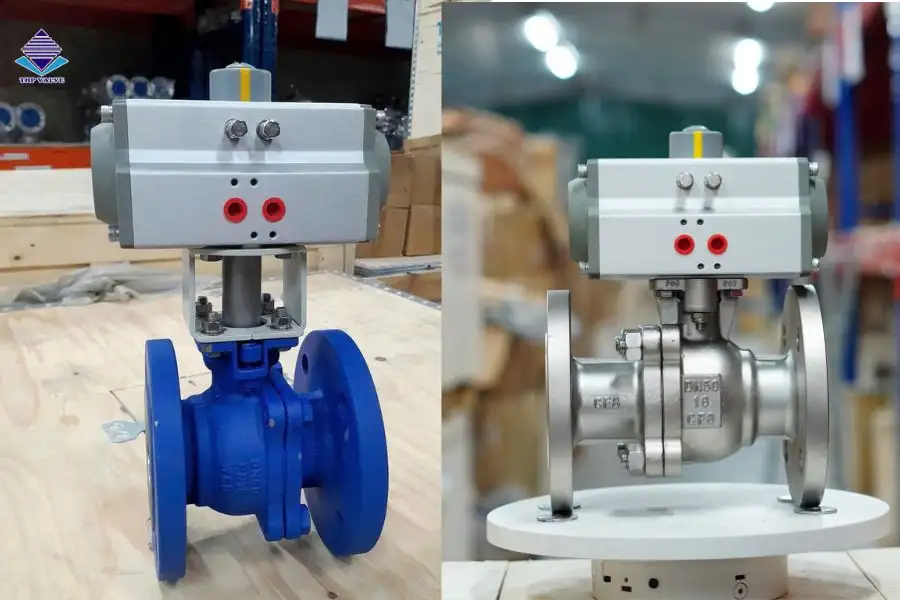

Van bi mặt bích điều khiển khí nén

Van bi mặt bích điều khiển khí nén có 2 kiểu tác động là: Tác động đơn và tác động kép. Van hoạt động khi nhận được tín hiệu Analogue 4 – 20mA, quá trình van đóng mở hoàn toàn tự động giúp cho việc giám sát và theo dõi quá trình đóng mở hay điều tiết lưu lượng chất lỏng dễ dàng và tiết kiệm được nhiều thời gian, chi phí. Loại van này được ứng dụng nhiều trong hệ thống điều hành tự động hóa, công nghiệp hóa.

Bộ điều khiển khí nén được làm từ hợp kim nhôm và có thể lắp kèm thêm các thiết bị khác như: Van điện từ khí nén, công tắc giới hạn, bộ điều tiết khí nén, bộ lọc tách nước…nhằm mang lại hiệu suất vận hành cao.

Van bi mặt bích 3 ngã

Được sản xuất bởi thương hiệu Wonil Hàn Quốc, sản phẩm có chất lượng tốt, độ bền vượt trội, khả năng chống va đập, chịu nhiệt, chất ăn mòn, chất kiềm tốt. Van bi mặt bích 3 ngã được dùng để kết nối với hệ thống dạng 3 ngã chữ T hoặc chữ L, thiết bị cho phép lưu chất chảy theo 2 hướng hoặc 3 hướng khác nhau.

Tiêu chuẩn sản xuất mặt bích bao gồm: Tiêu chuẩn JIS10K, DIN, ANSI, BS đảm bảo được độ bền và chất lượng của sản phẩm. Có thể sử dụng kết hợp van bi bích 3 ngã với đầu điều khiển điện hoặc khí nén. Tùy vào nhu cầu sử dụng mà quý khách lựa chọn loại vận hành phù hợp để đạt hiệu quả vận hành cao nhất và tiết kiệm được chi phí đầu tư, sửa chữa.

Bảng giá van bi mặt bích chi tiết mới nhất

*Lưu ý: Van bi mặt bích có rất nhiều chủng loại, mẫu mã, thương hiệu, kích thước khác nhau vậy nên giá mỗi loại sẽ có sự chệnh lệch. Bảng giá trên chỉ mang tính chất tham khảo, quý khách có nhu cầu mua hàng hãy liên hệ trực tiếp với Tuấn Hưng Phát để được nhân viên tư vấn và hỗ trợ nhanh nhất.

Sản phẩm van bi mặt bích được chúng tôi nhập khẩu trực tiếp từ nhà máy sản xuất Wonil Hàn Quốc với số lượng lớn nên có mức giá ưu đãi và sẵn hàng tại kho, đáp ứng được mọi yêu cầu của khách hàng và kèm theo nhiều dịch vụ khác đi kèm như: Giao hàng tận nơi, hỗ trợ kỹ thuật, tư vấn hướng dẫn lắp đặt, thời gian bảo hành dài hạn…

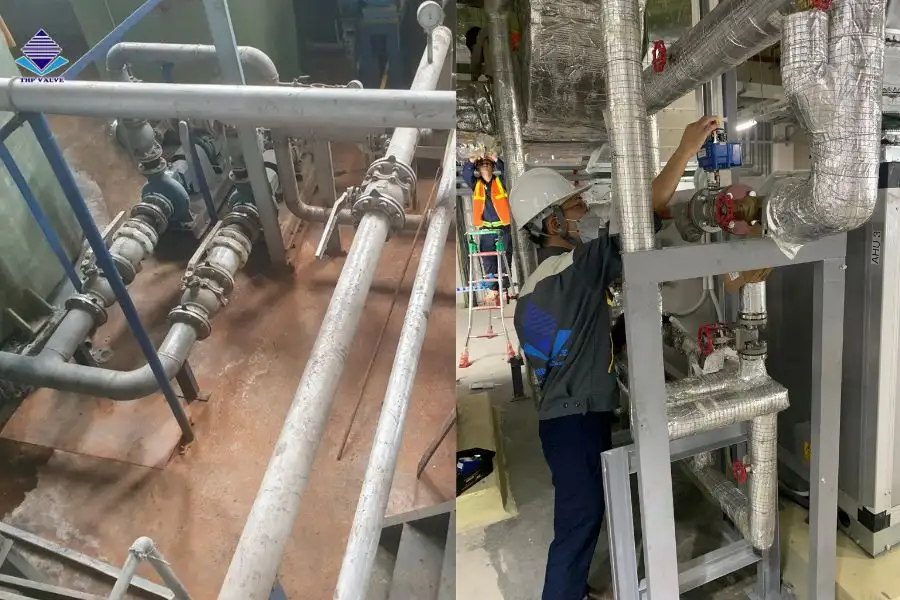

Ứng dụng của van bi mặt bích

Van bi mặt bích có nhiều ưu điểm nổi bật, đặc biệt với khả năng chịu nhiệt lên đến 200 độ C, chịu được áp lực làm việc cao và có mẫu mã, kích thước đa dạng nên có thể sử dụng trong nhiều môi trường, hệ thống khác nhau như:

• Hệ thống lò hơi, hơi nóng, nồi hơi.
• Hệ thống cấp thoát nước, nhà máy thủy điện, xử lý nước thải, cấp nước sạch sinh hoạt, sản xuất.
• Hệ thống làm mát, điều hòa, HVAC.
• Lĩnh vực xăng dầu, hóa chất, khai thác dầu khí, khí gas, khai thác nhiên liệu…

Những rủi ro khi mua van bi mặt bích kém chất lượng trên thị trường

Có rất nhiều “rủi ro” xảy ra khi bạn sử dụng các dòng van bi lắp bích trong  hệ thống làm việc của mình. Cùng chúng tôi điểm danh một số những nguy cơ có thể xảy ra dưới đây nhé!

• Sử dụng các loại van bi lắp bích giả, nhái, kém chất lượng có thể khiến cho tuổi thọ làm việc của van bị giảm xuống. Đồng thời khả năng đảm bảo an toàn trong hệ thống điều khiển được giảm xuống tối đa. Với các loại phụ kiện giá rẻ, hàng loại 2, loại 3, loại 4 hoặc kém chất lượng cũng là nguyên  nhân khiến hệ thống làm việc không được đảm bảo độ ổn định và an toàn.
• Với những dòng van bi mặt bích nhái, kém chất lượng thường không đạt được các tiêu chuẩn mặt bích quốc tế. Vì thế, quá trình lắp đặt của van cũng xảy ra nhiều vấn đề khiến thời gian thi công tăng cao. Và việc cố gắng lắp đặt vào đường ống không cùng kiểu kết nối cũng khiến tình trạng rò rỉ lưu chất tăng cao. Điều này vừa làm thiếu hụt môi chất qua, vừa không đảm bảo an toàn cho không gian và môi trường làm việc.
• Khi có tác động từ môi trường bên ngoài như: mưa ngấm, nhiệt độ quá cao,.. có thể gây han gỉ, bong tróc, nhanh bị hư hỏng van bi mặt bích vậy nên làm phát sinh chi phí bảo dưỡng, sửa chữa cao hơn.
• Thường những đơn vị “không chuyên” mới cung cấp tới quý khách hàng những sản phẩm kém chất lượng. Bởi lẽ, họ là nhóm người thích ăn xổi và không có nhu cầu xây dựng thương hiệu. Vì thế, họ không ngại việc lợi dụng các thương hiệu có tiếng để lừa đảo nhằm chiếm đoạt tài sản của khách hàng thông qua việc cung cấp tới quý khách những sản phẩm giả, nhái, kém chất lượng. Do đó, việc sử dụng những sản phẩm kém chất lượng này vừa không đảm bảo trong quá trình vận hành, vừa mất tiền oan.
• Đương nhiên, những đơn vị cung cấp hàng giả, hàng nhái, hàng kém chất lượng sẽ không có dịch vụ chăm sóc khách hàng chuyên nghiệp. Đồng thời, họ cũng không đưa ra chế độ bảo hành, bảo trì, bảo dưỡng sản phẩm cụ thể. Qua đó, khi xảy ra vấn đề trong khâu vận hành quý khách sẽ không biết cách xử lý khi không nhận được sự hỗ trợ từ bên cung cấp.
• Không có đội ngũ tư vấn viên, các chuyên viên và kỹ thuật viên. Vì thế, khi cung cấp sản phẩm tới tay quý khách hàng sẽ không có khâu tư vấn thiết kế lắp đặt và hướng dẫn sử dụng đúng cách.

Lợi ích khi mua van bi mặt bích chính hãng

• Trước hết cần phải nhắc đến độ bền của sản phẩm cao hơn rất nhiều so với các dòng van kém chất lượng. Thời gian sử dụng của van sẽ rơi vào khoảng 5 – 10 năm (tùy thuộc vào việc bạn vận hành trong môi trường nào, nhiệt độ và áp suất làm việc ra sao). Từ đó, giúp người dùng vừa đạt được năng suất làm việc tốt, vừa giúp tối ưu hóa chi phí đầu tư.
• Sản phẩm chính hãng là những sản phẩm được nhập khẩu chính ngạch vào thị trường Việt Nam. Nên khi mua hàng bạn sẽ nhận được đầy đủ các giấy tờ, chứng từ đảm bảo nguồn gốc rõ ràng, chất lượng tốt như CO, CQ,…
• Hệ thống văn phòng, kho bãi giới thiệu sản phẩm có đa dạng các loại mẫu mã, chủng loại và kích thước khác nhau, nhằm đáp ứng tốt các nhu cầu từ người sử dụng. Các sản phẩm van bi mặt bích này đều được sản xuất đạt tiêu chuẩn quốc tế về kiểu lắp đặt JIS, BS, DIN, ANSI,… Từ đó, dễ dàng lắp đặt trong các hệ thống đường ống khác nhau.
• Có đội ngũ tư vấn viên chuyên nghiệp, có kỹ năng nghiệp vụ cao, giúp giải đáp các thắc mắc từ người tiêu dùng nhanh chóng, dễ hiểu và ngắn gọn nhất. Bên cạnh đó là đội ngũ thuật viên có kinh nghiệm dày dặn, giúp quá trình lắp đặt, bảo trì, bảo dưỡng trở nên dễ dàng, đơn giản và giải quyết nhanh các lỗi sản phẩm. Qua đó, giúp việc vận hành hệ thống trở nên an toàn, đơn giản và đạt hiệu suất cao.
• Nhờ kinh nghiệm tư vấn cũng như cung cấp các sản phẩm chất lượng, Tuấn Hưng Phát đã và đang triển khai việc phân phối các dòng van công nghiệp nói chung và van bi mặt bích nói riêng đến nhiều dự án lớn nhỏ khác nhau. Các sản phẩm do THP phân phối đang có mặt trên 1000 các dự án: chung cư cao tầng, trường học, bệnh viện, khu dân cư, biệt thự, khu nghỉ dưỡng, nhà liền kề, các nhà máy sản xuất, khu công nghiệp,… trên toàn quốc.
• Các sản phẩm đều được nhập khẩu đồng bộ dựa theo quy chuẩn chất lượng quốc tế. Từ đó, chúng hội tụ đầy đủ các tính năng ưu việt như: độ bền cao, tuổi thọ làm việc dài hạn, khả năng điều tiết tốt, tính thẩm mỹ cao, tiết kiệm chi phí đầu tư, có độ kín cao,…

Từ những lợi ích mà chúng tôi nêu ra trên, chắc hẳn bạn đã hiểu vì sao người ta thường ưu tiên lựa chọn những đơn vị cung ứng những sản phẩm chất lượng rồi. Nó không chỉ về mặt chất lượng sản phẩm, mà còn là dịch vụ hậu mãi về sau của sản phẩm.

So sánh van bi mặt bích với van bi lắp ren

Sau đây, chúng tôi sẽ nêu ra những điểm giống và khác nhau giữa 2 dòng van bi đang được ứng dụng nhiều tại các đường ống hiện nay.

Mua van bi mặt bích giá rẻ, chính hãng tại Tuấn Hưng Phát

Tuấn Hưng Phát chuyên cung cấp các sản phẩm van công nghiệp, vật tư ngành nước được nhập khẩu và phân phối chính hãng từ Hàn Quốc, Đài Loan, Trung Quốc. Các sản phẩm mua tại THP đều có đầy đủ giấy tờ CQ, CO,… với chế độ bảo hành dài hạn lên đến 24 tháng. Bên cạnh đó, chúng tôi cũng hỗ trợ 1 đổi 1 với những sản phẩm lỗi từ nhà sản xuất. Quý khách hàng hãy liên hệ ngay với số hotline để được tư vấn và báo giá tốt nhất.

Van bi mặt bích đóng vai trò quan trọng trong các hệ thống cấp thoát nước, hệ thống xử lý nước thải, hệ thống lò hơi…Với mẫu mã đa dạng, nhiều kích thước và độ bền vượt trội, sản phẩm mang đến nhiều tính năng đáp ứng nhu cầu người tiêu dùng như điều tiết lưu lượng chất lỏng, kiểm soát dòng chảy, đảm bảo an toàn và mang lại hiệu quả cao.

Để tiết kiệm chi phí và sử dụng sản phẩm chính hãng, chất lượng quý khách hãy liên hệ với chúng tôi để được nhân viên tư vấn và báo giá nhanh chóng, chính xác nhất. Tuấn Hưng Phát có sẵn nhiều mặt hàng tại kho được sản xuất theo các tiêu chuẩn chất lượng quốc tế như JIS 10K, DIN, BS, ANSI vì thế quý khách có thể hoàn toàn yên tâm khi mua hàng.

Mong rằng, thông qua bài viết trên đã giúp các bạn hiểu rõ hơn về 2 loại van bi này. Từ đó, bạn sẽ lựa chọn được một sản phẩm phù hợp với hệ thống đảm bảo an toàn, hiệu quả và có độ bền cao.
