Van bi điều khiển khí nén KosaPlus Hàn Quốc

Giới thiệu van bi điều khiển khí nén KosaPlus Hàn Quốc

Van bi điều khiển khí nén KosaPlus là một dòng sản phẩm thuộc van điều khiển khí nén mang thương hiệu KosaPlus Hàn Quốc. Đây là thương hiệu độc quyền do Tuấn Hưng Phát phân phối tại Việt Nam. Van bi điều khiển khí nén Hàn Quốc KosaPlus có khá đa dạng các tùy chọn để đáp úng mọi nhu câu sử dụng.

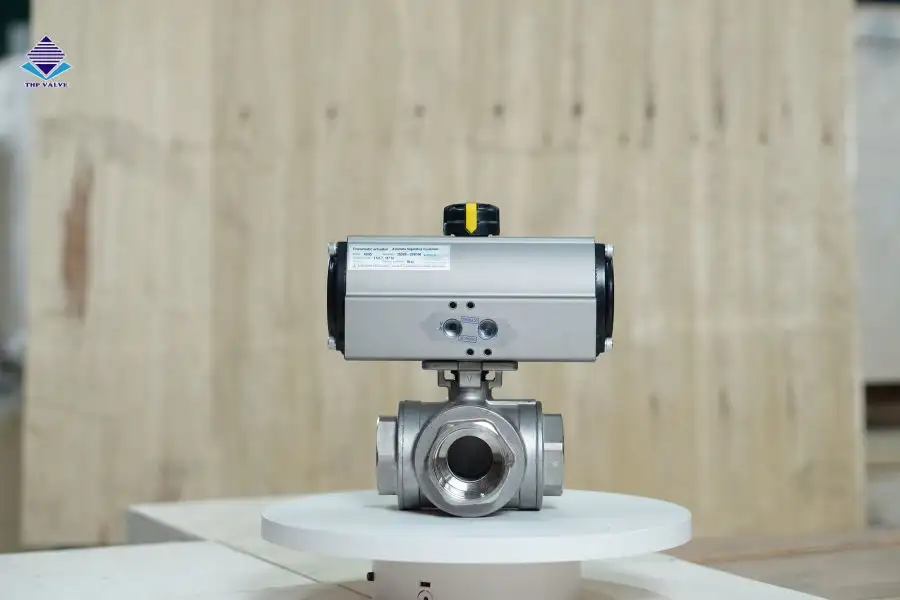

– Tùy chọn cho thân van bi: chất liệu van (inox/gang/nhựa); Kết cầu thân van (2 PCs, 3PCs, 3 ngã chữ L – chữ T); Kiểu kết nối: lắp ren, rắc co, hai mặt bích; Kích cỡ từ DN15 – DN200…

– Tùy chọn cho đầu điều khiển khí nén: Kiểu tác động điều khiển (tác động đơn, tác động kép); Chức năng điều khiển (ON/OFF, tuyến tính)

*Note: Sản phẩm còn có rất nhiều tùy chọn khác. Song những tùy chọn kể trên luôn sẵn hàng tại kho Tuấn Hưng Phát

Mang đặc trưng của dòng van điều khiển bằng khí nén, van bi khí nén KosaPlus đóng mở tự động một cách nhanh chóng, thời gian đóng mở van trung bình từ 1 – 2s.

Thông số kỹ thuật van bi khí nén Hàn Quốc KosaPlus

• Thân van bằng inox 304, gang, nhựa
• Trục và bi van bằng inox 304, Inox 316 – nhựa
• Bộ phận làm kín (gioăng): PTFE

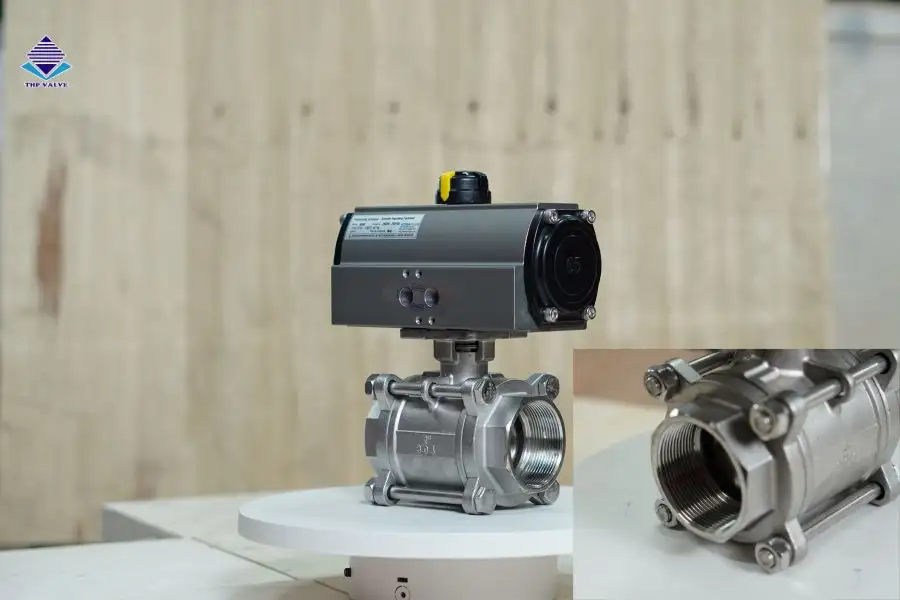

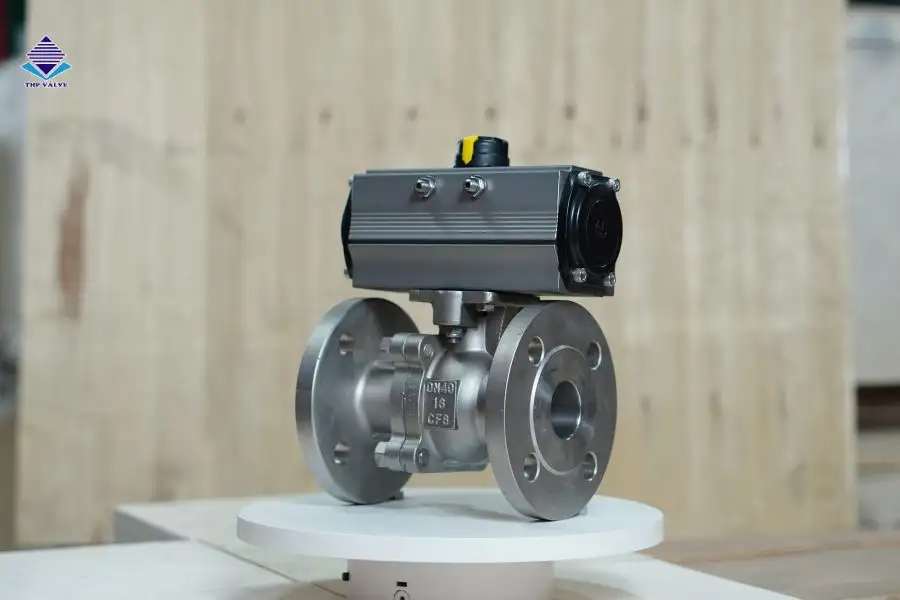

• Kiểu kết nối: Van bi mặt bích – lắp ren hoặc rắc co
• Tiêu chuẩn mặt bích: BS, JIS10K, DIN
• Nhiệt độ làm việc: -10 – 160 độ C
• Áp lực làm việc: PN16
• Áp suất khí nén: 3 – 8 bar
• Cấp bảo vệ: IP67
• Điều khiển: ON/OFF, Tuyến tính
• Kích cỡ van: DN15 – DN200
• Nhà sản xuất: KosaPlus – Hàn Quốc
• Bảo hành: 12 tháng.

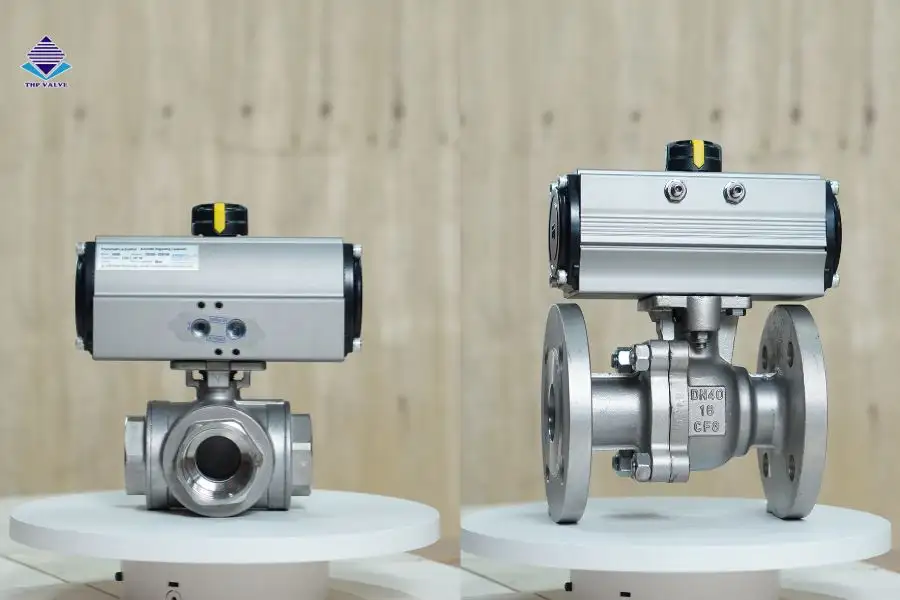

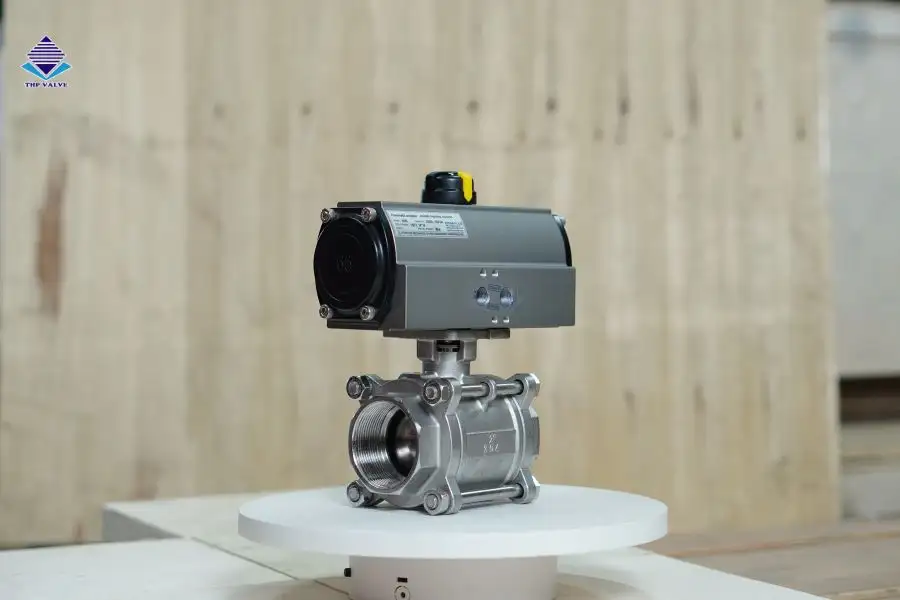

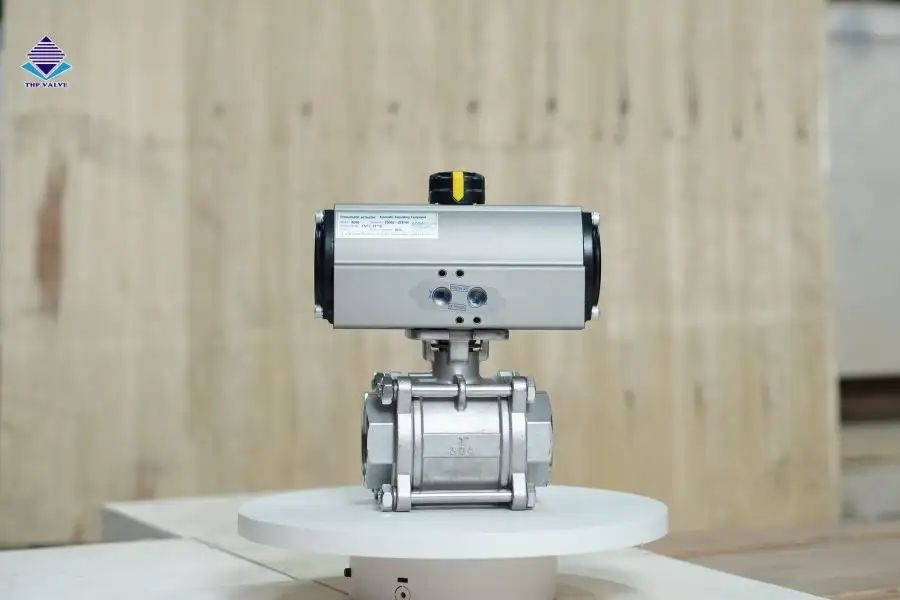

Hình ảnh về van bi điều khiển khí nén KosaPlus Hàn Quốc

>> Có thể Bạn quan tâm sản phẩm cùng thương hiệu: Van bi điều khiển điện KosaPlus Hàn Quốc

Cấu tạo & nguyên lý làm việc của van bi điều khiển khí nén KosaPlus

Đây là sản phẩm van bi điều khiển bằng khí nén mang thương hiệu KosaPlus Hàn Quốc. Vì vậy, chúng có cấu tạo và nguyên lý làm việc chung của dòng van bi khí nén. Thiết bị có cấu tạo gồm hai bộ phận chính gồm: Thân van bi và bộ điều khiển khí nén KosaPlus.

Cấu tạo

– Van bi có cơ chế tác động điều khiển theo kiểu xoay ngang. Thân van bi có các tùy chọn khác nhau để phù hợp với hầu hết mục đích sử dụng: tùy chọn chất liệu: van bi inox 304, 316 – gang – nhựa; Tùy chọn về kết cấu thân: 3 PCs, 2PCs, 3 ngã; Tùy chọn kích cỡ từ DN15 – DN200; Tùy chọn kiểu kết nối: lắp ren, rắc co, hai mặt bích… Ngoài ra, Sản phẩm sẽ có một số tùy chọn dành cho những yêu cầu đặc biệt.

– Bộ điều khiển khí nén có cơ tác động xoay ngang. Thân vỏ bằng hợp kim nhôm cao cấp; đạt tiêu chuẩn chống nước IP67. Trên bộ điều khiển có kết cấu ăn khớp với ty van bi để tạo nên mối liên kết; Khi đó, bộ khí nén cùng ty van – bóng van trở thành hệ điều khiển – truyền động vận hành đóng mở. Thiết bị này cũng có một số tùy chọn để phù hợp với các nhu cầu khác nhau: Tùy chọn tác động đơn – kép; Tùy chọn chức năng điều khiển ON/OFF – tuyến tính; Tùy chọn kích cỡ phù hợp cho van bi DN15 – DN200.

Nguyên lý hoạt động

Như đã trình bày, nguyên lý hoạt động của sản phẩm cũng tương tư như các loại van bi điều khiển khí nén khác. Chỉ có khác biệt duy nhất: đây là sản phẩm của KosaPlus xuất xứ Hàn Quốc; Đây là sản phẩm chính hãng, chất lượng ưu việt, có tuổi thọ làm việc lên đến 10 năm. Mời Quý Vị cùng xem lại video nguyên lý làm việc của van bi điều khiển khí nén.

Phân loại van bi điều khiển khí nén KosaPlus

Van bi gồm có 1 quả cầu hình tròn và có 1 lỗ xuyên qua quả cầu. Theo thiết kế thông dụng thì van bi được chia làm 2 loại: loại Full bore và loại Reduce bore.

Còn Bore là gì? Có thể hiểu đơn giản bore là lỗ khoan. Nó chính là những lỗ khoan được tạo thành trên thân của van bi

Có thể chia van bi KosaPlus thành 3 loại chính như dưới đây:

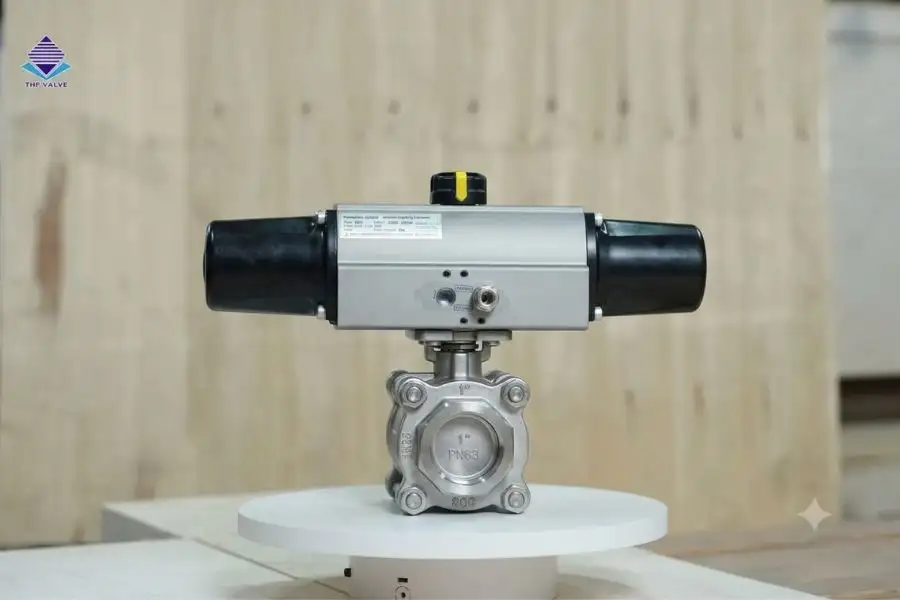

+ Van bi khí nén tác động đơn Kosaplus: Chỉ cần cấp khí để mở van, việc đóng van lại do bộ phận lò xo bên trong van đảm nhiệm. Đây còn được gọi với cái tên van bi khí nén thường đóng – Singer acting

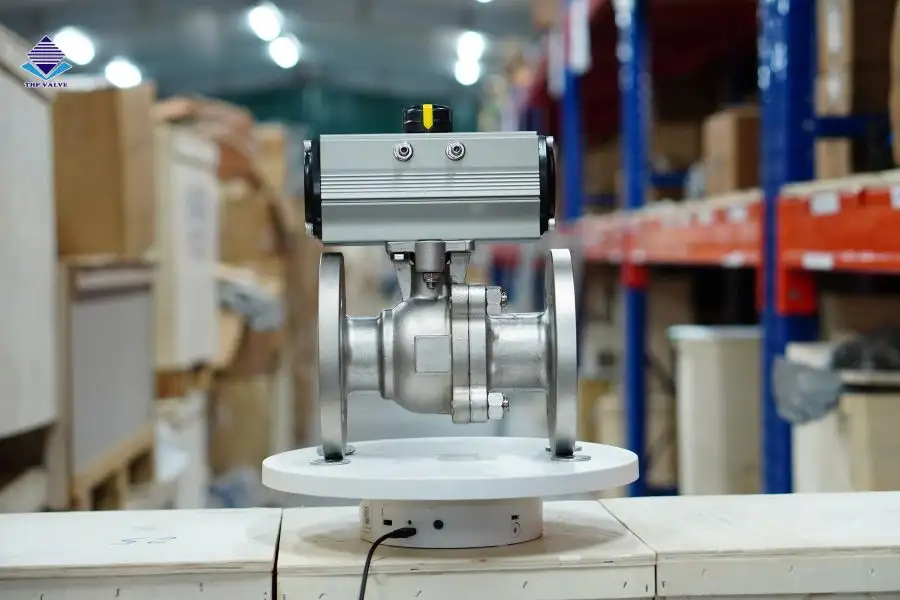

+ Van bi khí nén tác động kép: Double acting là loại van có 2 cửa để nhận khí nén, một cửa nhận để đóng van, cửa còn lại được dùng để mở van. Loại này thì được rất nhiều đơn vị sử dụng.

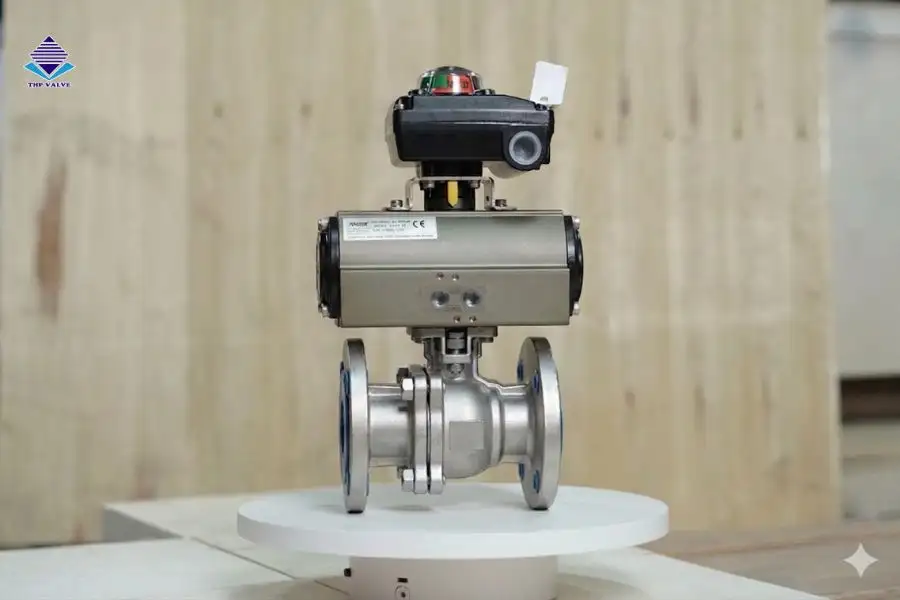

+ Van bi khí nén Kosaplus điều khiển tuyến tính: Đây là dòng van được điều khiển bằng khí nén được kết nối với bộ tín hiệu Positioner 4 ~ 20mA

>>> Ngoài ra, Tuấn Hưng Phát còn phân phối rất nhiều những dòng sản phẩm liên quan đến van của KosaPlus, click để xem ngay lập tức những mẫu van điều khiển KosaPlus

Ưu – nhược điểm của van bi điều khiển khí nén KosaPlus Hàn Quốc

Ưu điểm

1. Độ an toàn của loại van này rất cao vì chúng sử dụng hệ thống khí nén, trong quá trình sử dụng bạn yên tâm van không xảy ra hiện tượng cháy nổ.
2. Đây là loại van bi nên có thể chịu được áp lực rất lớn trong quá trình hoạt động, có thể lên đến 60 bar.
3. Lưu lượng của lưu chất không bị ảnh hưởng.
4. Do vật liệu đặc thù là inox 304, inox 306…nên có thể hoạt động tốt trong nhiều môi trường khác nhau: cung cấp nước sạch, thoát nước thải, khí nén…và nhiều môi trường khác nữa.
5. Lắp đặt dễ dàng, đơn giản dù trong môi trường điều kiện chật hẹp do ưu điểm kích cỡ nhỏ gọn.

Nhược điểm

1. Không có van kích thước lớn, loại van này được sản xuất chỉ tập trung cho các không gian nhỏ hẹp nên kích thước lớn chưa được chú trọng.
2. Bộ tác động khí công suất cao so với van bướm cùng kích thước dẫn tới giá thành cao. Nhưng bù lại chất lượng sản phẩm cũng được nâng lên rất nhiều.
3. Không có van chất liệu gang sẽ hạn chế trong một vài trường hợp.
