Máy đo lưu lượng siêu âm cầm tay Woteck là giải pháp tối ưu cho các hệ thống nước, HVAC, PCCC, xử lý nước, dầu,… khi không thể dừng hệ thống để lắp đồng hồ đo cố định. Đặc biệt với các hệ thống cần kiểm tra nhanh lưu lượng thực tế thì đây sẽ là sản phẩm phù hợp.
Máy đo lưu lượng siêu âm cầm tay Woteck là gì?
Máy đo lưu lượng siêu âm cầm tay là dòng lưu lượng kế sử dụng công nghệ siêu âm (Transit-time) để xác định tốc độ và lưu lượng dòng chảy trong đường ống. Sản phẩm này đã được Woteck nâng cấp dựa vào công nghệ đã được cấp bằng sáng chế nhưng tích hợp nhiều chức năng với hiệu suất vượt trội hơn so với bản cũ,
Thiết bị vẫn giữ nguyên nền tảng công nghệ chủ đạo với các ưu điểm như: công nghệ đo xung, công nghệ siêu âm và mạch tín hiệu nhỏ. Những cải tiến mới chủ yếu tập trung vào hệ thống pin và mạch truyền tín hiệu.
Máy đo lưu lượng siêu âm cầm tay Woteck do Tuấn Hưng Phát phân phối duy nhất tại thị trường Việt Nam
Các mạch còn lại được tối ưu để nâng cao độ tin cậy, giúp sản phẩm đạt tiêu chuẩn đo lường tiên tiến với hiệu suất mạnh mẽ hơn.
Thiết bị sử dụng các IC chất lượng từ những công ty sản xuất bán dẫn nổi tiếng: Philips, Maxim, TI, Winbond và Xilinx. Phần cứng mang đến sự vận hành dễ dàng, có độ chính xác cao, ổn định. Trong khi đó, phần mềm cung cấp giao diện thân thiện và trực quan hơn cho người dùng.
Điểm đặc biệt của máy đo lưu lượng siêu âm cầm tay Woteck còn thiết kế xung cân bằng với mạch điện áp thấp, giúp giảm nhiễu hiệu quả.
Các tính năng chính
- Màn hình LCD lớn
- Bộ ghi dữ liệu tích hợp
- Độ chính xác đo cao
- Đo lưu lượng không tiếp xúc (clamp-on)
- Pin sạc tích hợp
- Dải đo rộng
Bảng thông số kỹ thuật máy đo lưu lượng siêu âm cầm tay Woteck
| Thông số | Giá trị |
| Tuyến tính (Linearity) | 0,5% |
| Lặp lại (Repeatability) | 0,2% |
| Độ chính xác (Accuracy) | ±1% (khi vận tốc > 0,2 m/s) |
| Thời gian đáp ứng (Response Time) | 0–999 giây (cấu hình theo nhu cầu) |
| Dải đo vận tốc (Velocity) | ±32 m/s |
| Kích thước ống hỗ trợ (Pipe Size) | 15 mm – 6000 mm |
| Tổng lưu lượng (Totalizer) | Màn hình 7 chữ số, hiển thị lưu lượng thuận/nghịch |
| Loại chất lỏng áp dụng | Hầu hết các loại chất lỏng |
| Bảo mật | Khóa cài đặt – chống thay đổi trái phép (cần mã truy cập) |
Tại sao nên sử dụng lưu lượng kế siêu âm cầm tay Woteck?
Máy đo lưu lượng siêu âm cầm tay có sẵn hàng với số lượng lớn
- Tính năng tự động bù: Mạch nhận tín hiệu được trang bị tính năng tự động bù, giúp người dùng vận hành dễ dàng mà không cần điều chỉnh phức tạp.
- Đo không cần cắt ống – không gián đoạn hệ thống: Chỉ cần kẹp đầu dò ngoài thành ống (Clamp-on)
- Đa dạng vật liệu ống: Thép, inox, nhựa PVC, HDPE… cho đường kính từ DN20 – DN6000
- Màn hình hiển thị trực quan: Lưu lượng tức thời, tổng lưu lượng, vận tốc
- Lưu trữ và truyền dữ liệu → Bộ nhớ tích hợp + giao tiếp RS232/USB xuất Excel
- Hoạt động bền bỉ – chống nước theo chuẩn công nghiệp: Pin sạc Ni-MH tích hợp cho thời gian làm việc dài lên đến 12 tiếng.
>>> Ngoài ra, các bạn có thể tìm hiểu thêm về dòng đồng hồ đo nước siêu âm Woteck chính hãng tại đây!
Cấu hình và nguyên lý hoạt động của máy đo lưu lượng siêu âm cầm tay
Cấu hình tiêu chuẩn
Hãy kiểm tra kỹ đầy đủ các phụ kiện trong hộp trước khi tiến hành lắp đặt.

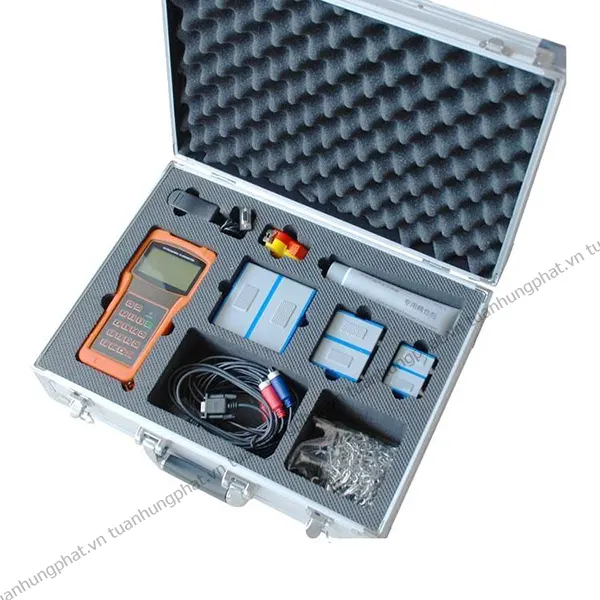

Cấu hình tiêu chuẩn trong hộp đựng máy đo siêu âm cầm tay
| Tên thiết bị / Phụ kiện | Số lượng (cái) |
| Thiết bị chính (Main Unit) | 1 |
| Đầu dò siêu âm loại trung bình (Medium transducer) | 2 |
| Cáp tín hiệu siêu âm (Ultrasonic signal cable) | 2 |
| Dây truyền dữ liệu (Data line) | 1 |
| Bộ chuyển đổi nguồn (AC adapter) | 1 |
| Gel dẫn âm / Chất kết nối (Coupling agent) | 1 |
| Đai căng cố định đầu dò (Belt stretcher) | 2 |
| Băng keo cố định (Tape) | 1 |
| Sách hướng dẫn sử dụng (User manual) | 1 |
| Hộp đựng sản phẩm (Carrying case) | 1 |
Nguyên lý đo thời gian truyền (Transit-Time)
Máy đo lưu lượng siêu âm cầm tay sử dụng sóng siêu âm để đo vận tốc dòng chảy bên trong đường ống kín. Đầu dò (transducer) được kẹp bên ngoài thành ống, hoàn toàn không tiếp xúc với lưu chất, giúp dễ dàng lắp đặt và tránh bị ăn mòn hoặc bám bẩn.
Dòng lưu lượng kế siêu âm kiểu đo thời gian truyền sử dụng hai đầu dò siêu âm hoạt động như bộ phát và bộ thu tín hiệu. Hai đầu dò được kẹp ở hai vị trí đối diện nhau ngoài thành ống. Tùy cách bố trí, đầu dò có thể được lắp theo kiểu V (sóng siêu âm phản xạ 2 lần qua thành ống) hoặc kiểu Z (đi thẳng qua 1 lần). Việc lựa chọn phương pháp lắp đặt được quyết định dựa trên đường kính ống và đặc tính chất lỏng.
Thiết bị hoạt động bằng cách phát và nhận liên tục sóng siêu âm giữa hai đầu dò, đồng thời đo thời gian truyền tín hiệu theo hai hướng xuôi dòng và ngược dòng. Độ chênh lệch thời gian này tỷ lệ trực tiếp với vận tốc dòng chảy của chất lỏng trong đường ống và được tính theo công thức:
V = [(MD/sin2θ) x ΔT/(Tup.Tdown)]
Trong đó:
- θ: Góc tạo giữa tia siêu âm và hướng dòng chảy
- M: Hệ số thời gian của đầu dò siêu âm
- D: Đường kính ống
- Tup: Thời gian truyền sóng từ đầu dò phía thượng lưu đến hạ lưu
- Tdown: Thời gian truyền sóng từ đầu dò hạ lưu đến đầu dò thượng lưu
- ΔT = Tup – Tdown: Độ chênh thời gian truyền
Hình ảnh thực tế máy đo lưu lượng siêu âm tại kho hàng

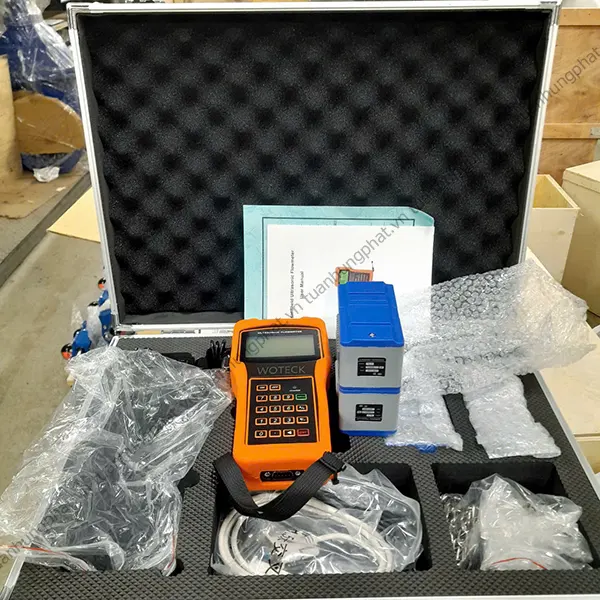

Hình ảnh máy đo siêu âm cầm tay Woteck được chụp trực tiếp tại kho
Các thiết bị cụ thể có trong hộp đựng

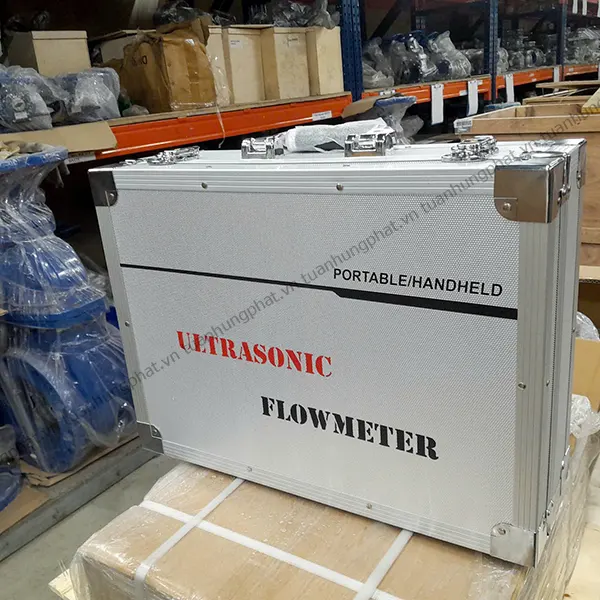

Mặt ngoài của hộp đựng máy đo lưu lượng siêu âm cầm tay
Báo giá máy đo lưu lượng siêu âm cầm tay Woteck
Tại Việt Nam, Tuấn Hưng Phát là đơn vị phân phối Woteck chính hãng, với lợi thế:
- Kho hàng lớn – giao nhanh toàn quốc
- CO-CQ đầy đủ cho dự án
- Đội kỹ thuật hỗ trợ cài đặt – hướng dẫn – test tại công trường
- Giá tốt cho đại lý & nhà thầu
Để nhận được báo giá máy đo lưu lượng siêu âm cầm tay nhanh chóng, chính xác nhất. Liên hệ ngay với Tuấn Hưng Phát qua:
- Hotline: 0915.891.666
- Website: https://tuanhungphat.vn
- Email: Kinhdoanh@tuanhungphat.vn
- VP đại diện: LK37/11 KĐT Phú Lương, Phường Kiến Hưng, TP Hà Nội.
Câu hỏi thường gặp (FAQ)
1️⃣ Máy đo lưu lượng siêu âm cầm tay có cần cắt ống không?
→ Không. Thiết bị đo kẹp ngoài, không ảnh hưởng dòng chảy.
2️⃣ Có đo được nước bẩn / nước thải không?
→ Được nếu hàm lượng tạp ≤ 5%. Nếu cao hơn nên dùng loại đo Doppler.
3️⃣ Pin cấu hình như thế nào?
→ Pin sạc Li-ion, sạc 3–4 giờ dùng liên tục lên đến 20 giờ.
4️⃣ Máy có chịu được mưa ngoài hiện trường?
→ Chuẩn IP65 – chống bụi, chống nước bắn trực tiếp.
5️⃣ Có hỗ trợ hiệu chuẩn định kỳ không?
→ Tuấn Hưng Phát hỗ trợ kiểm tra & hiệu chuẩn tiêu chuẩn theo yêu cầu.
