Van cổng dao là dòng van được sáng chế từ phiên bản van cổng thuần túy. Với loại van cổng này có thiết kế thông minh, nhỏ và gọn gàng hơn. Được sử dụng phổ biến trong hệ thống có dạng sệt. Loại van cổng dao này có điểm gì đặc biệt, chúng ta cùng nhau tìm hiểu trong bài viết dưới đây.
Van cổng dao là gì?
Van cổng dao được gọi là van dao, van cửa, van xẻng, có tên tiếng Anh là Knife gate valve. Loại van cổng này có đặc điểm cấu tạo là phần đáy có tấm van, có đường rạch xiên giống hình lưỡi dao. Vì vậy, giúp thao tác đóng – mở dòng lưu chất được dễ dàng, không bị ảnh hưởng bởi dòng lưu chất dạng sệt hoặc dạng hạt. Nếu nhìn từ bên dưới người dùng dễ dàng hình dung ra một cái cửa. Nhờ đặc điểm này mà thiết bị còn được gọi là van cửa dao.
Van cổng dao có cấu tạo đơn giản được sử dụng trong ngành công nghiệp giấy, bột giấy, tro than hoặc được sử dụng trong hệ thống nước, hóa chất… có thể cắt qua những môi trường chứa rắn. Để thuận tiện trong việc điều khiển thao tác đóng – mở, người dùng có thể lắp đặt thêm bộ điều khiển bằng khí nén hoặc điện. Về cấu tạo và nguyên lý hoạt động thì van cổng được đánh giá hiệu suất của van dao tốt hơn so với loại van truyền hống. Tuy nhiên, nó không thể thay thế hoàn toàn van cổng truyền thống. Nhưng có chất lượng tốt hơn, mang đến nhiều lợi ích cho hệ thống.
![Van cổng dao Van cổng dao](https://tuanhungphat.vn/wp-content/uploads/2021/07/van-cong-dao.webp)
Van cổng dao
Lịch sử hình thành van cổng dao
Năm 1927, thị trường yêu cầu một loại van giá rẻ để lắp đặt và sử dụng trong ngành công nghiệp. Đây chính là thời điểm mà van cổng dao ra đời. Sau một thời gian ra mắt thì sản phẩm được sử dụng rộng rãi trên khắp thế giới, phổ biến nhất là: Hoa Kỳ, Thụy Sỹ,…
Ở giai đoạn này thì cấu tạo, đĩa van có hình dạng giống một con dao có một cạnh sắc. Và được sử dụng phổ biến trong môi trường chất lỏng, hơi nóng, khí nén hoặc đường ống xăng dầu.
Van cổng dảo có đặc điểm là trọng lượng nhẹ, hoạt động tốt trong các môi trường chất rắn như: giấy, bột giấy hoặc hệ thống nước thải….
Thông số kỹ thuật
- Kích thước van: Dn50 – Dn300
- Vật liệu thân: gang, inox
- Chất liệu chế tạo: inox 201, 304 hoặc 316.
- Áp lực làm việc: PN10, PN16
- Nhiệt độ tối đa: 120 độ C
- Bảo hành: 12 tháng
- Tình trạng: có sẵn trong kho.

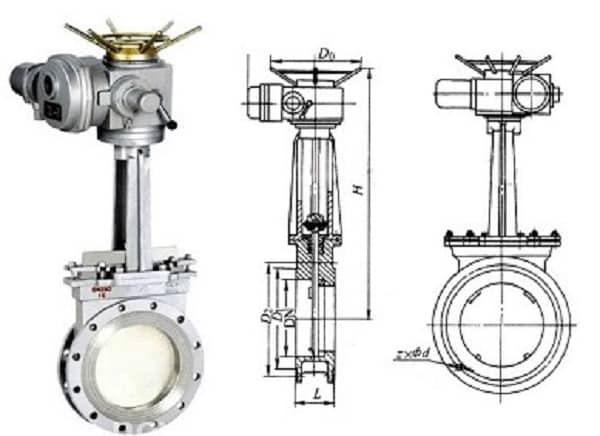

Cấu tạo của van cổng dao
![Cấu tạo van cổng dao Cấu tạo van cổng dao](https://tuanhungphat.vn/wp-content/uploads/2021/07/cau-tao-van-cong-dao.webp)
Cấu tạo van cổng dao
Về mặt cấu tạo thì van cổng dao có cấu tạo đơn giản hơn so với dạng van cổng truyền thống. Đặc điểm là chiều dài nhỏ hơn, thiết kế nhỏ gọn và nhẹ hơn. Nên thuận tiện cho việc lắp đặt, tháo rời hoặc bảo trì. Với van cổng được lắp ráp từ các bộ phận sau:
Thân van
Được làm hoàn toàn từ chất liệu gang, inox, đồng hoặc nhựa. Đặc tính độ bền cao, chống chịu được nhiệt độ, áp lực vô cùng lớn. Bộ phận này có nhiệm vụ là bảo vệ các chi tiết khác như: ty van, trục van, đĩa van. Bên ngoài thân còn được phủ thêm một lớp sơn Epoxy, chống bám bụi, tăng khả năng chống các tác nhân từ môi trường bên ngoài.
Đĩa van
Hay còn được gọi là cửa van. Được thiết kế giống với hình một con dao. Đây là bộ phận tiết xúc trực tiếp với dòng lưu chất. Được chế tạo hoàn toàn từ chất liệu inox cao cấp, có thể chống được sự ăn mòn. Chức năng chính là thực hiện chu trình đóng – mở để giúp ngăn chặn hoặc cho phép dòng lưu chất được đi qua.
Ty van
Hay còn được gọi là trục van. Có hình dáng giống một thanh kim loại dài, được làm bằng hợp kim cứng có khả năng chịu được lực tốt. Bộ phận trục van được kết nối với bộ điều khiển, tay quay để tạo lực và truyền xuống đĩa van. Khi có lực tác động lên tay quay, trục van sẽ nhận tín hiệu, truyền xuống đĩa van, giúp bộ phận này nâng lên hoặc hạ xuống một cách dễ dàng.
Cổng kết nối
Hiểu đơn giản là dạng kết nối. Van cổng có kiểu lắp bích được sản xuất theo tiêu chuẩn JIS10K, có độ bền cao, độ chắc chắn cao. Tuy nhiên, thích hợp lắp đặt trong các hệ thống có kích thước lớn.
Bộ điều khiển
Với kiểu vận hành thì nó chia ra làm 2 loại: dạng điều khiển bằng tay quay, tay gạt hoặc điều khiển tự động nhờ vào bộ điều khiển khí nén, điều khiển điện. Tùy vào nhu cầu sử dụng, môi trường hoạt động người dùng lựa chọn kiểu vận hành thuận tiện nhất.
Gioăng làm kín
Được làm từ chất liệu cao su tự nhiên như: PTFE, Vilton. Có nhiệm vụ là tạo độ khít giữa thân van và đường ống. Chức năng chính là tránh tình trạng rò rỉ, trào ngược lưu chất bên trong đường ống.
Nguyên lý hoạt động của van cổng dao
Cấu tạo đơn giản nên nguyên lý hoạt động của van cửa dao cũng khá đơn giản. Với các vận hành bằng tay, thiết bị được thực hiện như sau:
Van cổng dao bằng tay hoạt động bằng cách dùng tay quay để xoay tạo lực để tác động xuống trục van. Giúp trục van truyền lực xuống đĩa van, giúp đĩa van thực hiện chu trình lên hoặc xuống. Giúp thực hiện thao tác đóng hoặc mở van.
Nếu xoay tay quay theo chiều kim đồng hồ, cửa van sẽ được hạ xuống. Tương ứng với tình trạng đóng van. Còn quay ngược lại chiều kim đồng hồ, đĩa van được nâng lên và chuyển đổi sang trạng thái mở van, cho phép dòng lưu chất được đi qua.
>>>Tham khảo thêm:
Đặc điểm nổi bật của van dao
- Thiết bị có thể hoạt động trong hệ thống lưu chất dạng rắn như: bột, giấy, bùn… Vì đĩa van được thiết kế dưới dạng lưỡi dao, có độ sắc nên có thể phá vỡ hiệu quả hơn.
- Bộ phận làm kín giữa cửa van và chân van bằng phẳng. Vì vậy, van cửa dao thường được sử dụng khi dòng chất lỏng là thẳng, mong muốn có giới hạn nhỏ nhất.
- Việc sử dụng gioăng làm kín tránh tình trạng rò rỉ của van cổng dao tốt hơn so với dạng van cổng truyền thống.
- Sản phẩm được sử dụng trong lưu chất lỏng, đặc hoặc đặc sệt. Van được làm từ inox, có độ sạch, chịu được sự ăn mòn và phần tiếp xúc của cửa và miếng đệm ngồi.
- Kết cấu của van cổng dao ngắn, chiếm ít diện tích lắp đặt. có đường kính đầy đủ, cho phép van sử dụng trong những môi trường có độ bẩn, hệ thống nước thải.
- Thiết bị sử dụng trong các đường ống trung bình, có độ đặc cao và hạt rắn.
- Tiết kiệm được chi phí, dễ vận hành, thiết kể nhỏ gọn. Trọng lượng tương đối nhẹ, dễ dàng lắp đặt, vận chuyển và thuận tiện cho việc bảo dưỡng, bảo trì.
- Van có chu trình đóng hoàn toàn – mở hoàn toàn. Vì vậy, người dùng hạn chế sử dụng để điều tiết dòng lưu chất để tránh tình trạng bị ăn mòn và hỏng đĩa van.
- Khi thực hiện chu trình đóng – mở từ từ sẽ đảm bảo được độ an toàn, tránh tình trạng búa nước.
Top van cổng dao sử dụng phổ biến hiện nay

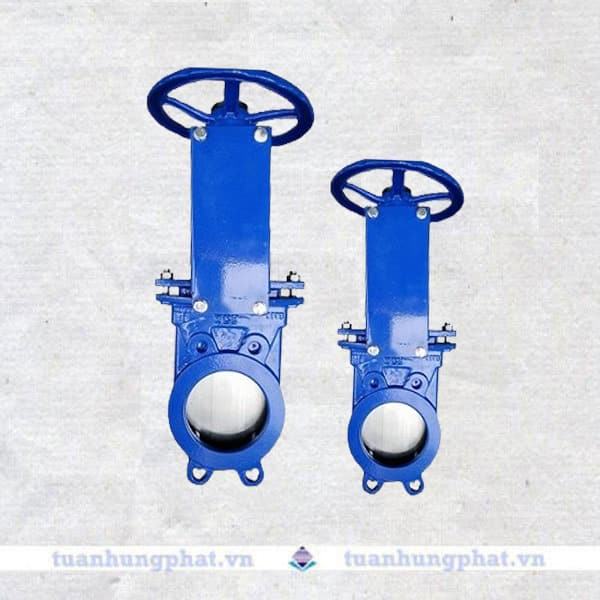

Van cổng dao gang
Van dao gang là thiết bị có phần thân van, đĩa van được làm hoàn toàn từ chất liệu gang xám, gang dẻo hoặc gang cầu được đúc nguyên khối. Nhờ vậy, van có độ bền cao, tính đúc tốt, khả năng chống chịu được nhiệt độ, áp lực lớn, chống được sự ăn mòn.
Bên ngoài phần thân còn được sơn thêm một lớp sơn epoxy giúp chống bám bụi, chống chịu tác nhân ảnh hưởng từ môi trường. Giúp nâng tuổi thọ của van, giá thành rẻ hơn so với loại được làm từ inox. Sử dụng phổ biến trong môi trường dạng nước, hơi thông thường.
![Van cổng dao gang Van cổng dao gang](https://tuanhungphat.vn/wp-content/uploads/2021/07/van-cong-dao-gang.webp)
Van cổng dao gang
Van dao thép
Loại van cửa dao được làm từ thép sử dụng phổ biến trong môi trường nước sạch, hệ thống nước thải, xăng dầu, hơi nước, hệ thống phòng cháy chữa cháy. Ưu điểm của loại này là trọng lượng nhẹ, độ kín cao và không thấm nước.
Tuy nhiên, trong quá trình sử dụng người dùng cần lưu ý, van có độ chịu nhiệt thống, khả năng chống ăn mòn thấp hơn loại gang, inox.

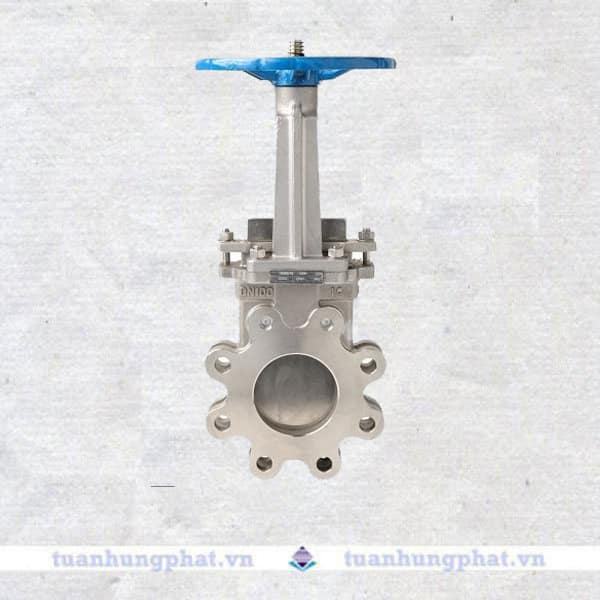

Van dao inox
Như đã biết, loại van cửa dao được làm hoàn toàn từ chất liệu inox nên giá thành khá đặt. Nhưng bù lại đó là chất lượng vô cùng tốt, sử dụng được trong nhiều hệ thống khác nhau như: nông nghiệp, công nghiệp chế biến thực phẩm, hóa chất, hệ thống nước thải, dầu, khí nén…
Với chất liệu inox có độ bền cao, khả năng chống được sự ăn mòn, độ oxi hóa tốt. Hoạt động tốt trong hệ thống có nhiệt độ, áp lực cao.
![Van cổng dao inox Van cổng dao inox](https://tuanhungphat.vn/wp-content/uploads/2021/07/van-cong-dao-inox.webp)
Van cổng dao inox

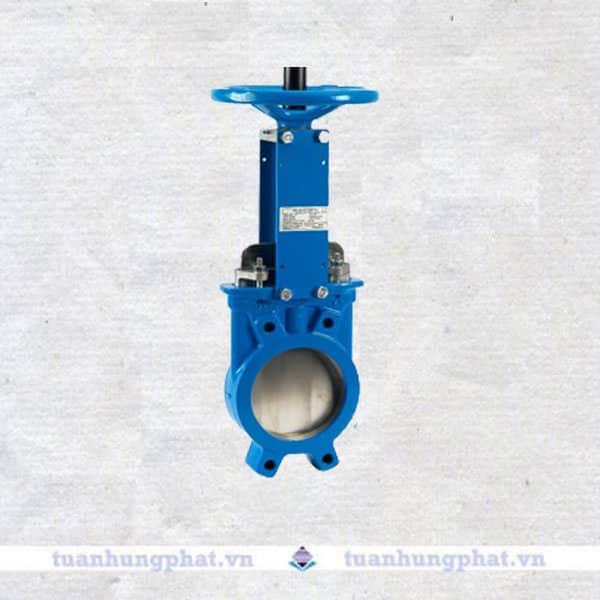

Van dao tay quay vô lăng
Với dạng điều khiển bằng tay, được sử dụng khá phổ biến vì thời gian thao tác nhanh chóng, đon giản và không yêu cầu cao về kỹ thuật. Tuy nhiên, dạng vận hành này thích hợp cho hệ thống có kích thước nhỏ, trung bình, trong môi trường không quá độc hại. Để đảm bảo được tính hiệu quả, không cần sử dụng nhiều đến sức của con người.
Khi hoạt động, người dùng muốn đóng van thì chỉ cần xoay tay quay cùng chiều kim đồng hồ sẽ ngăn chặn không cho dòng lưu chất đi qua. Còn nếu muốn mở van, người dùng chỉ cần thao tác ngược lại chiều kim đồng hồ, sẽ giúp mở van.
![Van cổng dao điều khiển bằng tay quay Van cổng dao điều khiển bằng tay quay](https://tuanhungphat.vn/wp-content/uploads/2021/07/van-cong-dao-tay-quay-1.jpg)
Van cổng dao điều khiển bằng tay quay
Van dao điều khiển khí nén
Van dao điều khiển khí nén giúp các thao tác thực hiện đóng – mở tự động, có thể lắp đặt ở những vị trí xa trung tâm, tầm nhìn hạn chế. Với bộ điều khiển khí nén hoạt động hoàn toàn tự động. Có công tắc hành trình thông báo đóng – mở van. Giúp điều khiển hệ thống đường ống có kích thước lớn dễ dàng hơn so với dạng vận hành bằng tay. Vì vậy, loại này được sử dụng phổ biến trong hệ thống khí nén, hệ thống hơi nóng, xử lý nước thải…
![Van cổng dao điều khiển khí nén Van cổng dao điều khiển khí nén](https://tuanhungphat.vn/wp-content/uploads/2021/07/van-cong-dao-khi-nen.webp)
Van cổng dao điều khiển khí nén
Ứng dụng van cổng dao
Với những đặc điểm trên và kiểu thiết kế đặc biệt, giúp van cổng dao hoạt động tốt trong môi trường chất rắn, cụ thể như sau:
- Sử dụng phổ biến trong nhà máy xử lý nước thải có độ ăn mòn, tạp chất.
- Trong môi trường bùn, giấy hoặc bột giấy. Với đặc điểm của đĩa van được làm từ thép không gỉ, chống được sự ăn mòn.
- Lắp đặt và sử dụng trong hệ thống hóa chất, khai thác mở, nhà máy xi măng…
- Sử dụng phổ biến trong hệ thống nông nghiệp: tưới tiêu, trạm bơm…
Trên đây là những thông tin cơ bản về dòng van cổng dao. Hi vọng qua bài chia sẻ, giúp bạn đọc hiểu rõ hơn về sản phẩm. Nếu bạn đọc có thắc mắc hoặc muốn tư vấn chi tiết về sản phẩm mà mình quan tâm, hãy liên hệ với Tuấn Hưng Phát. Để nhân viên hỗ trợ một cách tốt nhất.
