Van bướm tay gạt được sử dụng phổ biến trong các nhà máy, hệ thống đường ống. Đây là dòng van rất dễ sử dụng khi vận hành bằng tay gạt, giá rẻ giúp tiết kiệm chi phí đầu tư. Cùng chúng tôi tìm hiểu chi tiết về cấu tạo và ứng dụng của van bướm tay kẹp trong bài viết dưới đây!
Giới thiệu chung về van bướm tay gạt
Van bướm tay gạt là loại van bướm đã được thiết kế với phần đĩa van có hình cánh bướm. Bộ phận điều khiển là phần tay gạt (có nhiều nơi còn gọi là tay kẹp). Van bướm tay gạt có chức năng chính là đóng mở hoàn toàn dòng lưu chất. Đồng thời, cho phép dòng lưu chất đi qua van theo 2 chiều. Tuy nhiên, chúng không sử dụng nhiều cho nhiệm vụ điều tiết dòng chảy.
Van bướm tay gạt được cấu tạo tương tự các loại van bướm khác gồm thân van, cánh van, phần điều khiển, trục van, gioăng làm kín…Điểm khác biệt duy nhất là loại van bướm này có bộ phận điều khiển là tay gạt được làm bằng chất liệu hợp kim cứng, chất liệu thân van, đĩa van là inox, gang.
Khi chúng ta tác động từ tay kẹp lên trục van, đĩa van một lực theo phương vuông góc 90 độ. Nếu van ở trang thái đóng sẽ chuyển dần sang trạng thái mở và ngược lại.

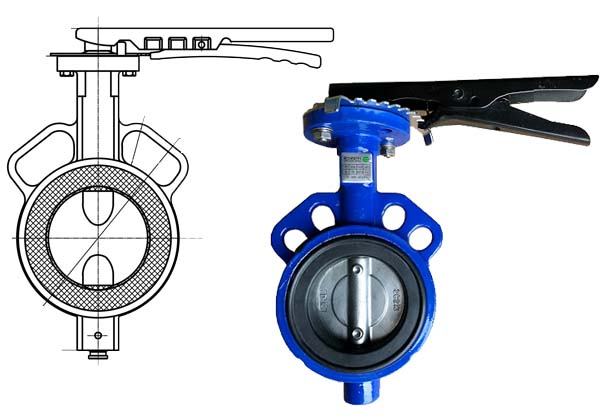

Hình ảnh van bướm tay gạt
Thông số kỹ thuật van bướm tay gạt
- Kích thước: DN50 – DN300.
- Nhiệt độ: – 10 –> 2500C.
- Áp suất: PN10-PN16, 10K, Class150.
- Kiểu lâp: Bích, Tay gạt.
- Sử dụng:Dầu, Hơi, Nước, Khí, Hóa chất.
- Xuất xứ: Malaysia.
Cấu tạo van cánh bướm tay gạt
Về cơ bản, cấu tạo van cánh bướm tay gạt gồm 5 bộ phận chính: tay gạt (tay kẹp), ty van (trục van), cánh van (đĩa van), gioăng làm kín (vòng đệm), thân van. Trong đó, tay gạt – ty van – cánh van là hệ truyền động để vận hành đóng mở van.
- Thân van được đúc liền khối. Chất liệu thân có thể bằng gang dẻo sơn phủ epoxy; có thể bằng inox; hay nhựa PVC – uPVC…
- Gioăng làm kín: được làm bằng chất liệu EPDM, cao su hoặc Teflon có tác dụng làm kín tránh tình trạng lưu chất bị rò rỉ ra bên ngoài môi trường.
- Đĩa van: Dạng cánh bướm, được chế tạo bằng inox 304 (CF8).
- Ty van: Sử dụng chất liệu inox 304 để tạo nên dạng trục, dùng để truyền động điều khiển và nâng cao độ bền.
- Tay gạt: Bộ sản phẩm này sẽ được làm từ các bộ phận như: tay điều khiển được làm từ các loại hợp kim và đĩa hãm dạng bánh răng nhằm cố định chính xác vị trí tay điều khiển để thực hiện các thao tác đóng mở van.
Ngoài ra, van bướm cũng được bổ sung thêm một vài chi tiết phụ như: bulong – đai ốc hoặc bán nguyệt cố định tay gạt,….
Nguyên lý hoạt động của van bướm tay gạt
Van bướm tay gạt vận hành hoàn toàn nhờ vào bộ truyền động linh hoạt giữa các bộ phận như: tay gạt, ty van và đĩa van. Tay gạt sẽ gắn trực tiếp với ty van theo dạng hình bán nguyệt và đầu còn lại sẽ dùng để cố định phần đĩa van thông qua bulong. Đĩa hãm tại tay van sẽ có hướng dẫn thông qua phần chú thích để đóng mở van. Và chúng cũng có phần răng cưa để cố định bộ phận tay gạt điều khiển.
- Van ở trạng thái đóng hoàn toàn thì đĩa van sẽ nằm vuông góc với dòng lưu chất. Chúng sẽ chặn không cho dòng lưu chất đi qua van và tay gạt đang ở vị trí 0 độ hay còn gọi là vị trí “Close” trên đĩa hãm.
- Khi van ở trạng thái đóng, tay gạt sẽ nằm 1 góc 90 độ. Khi đó van sẽ mở cửa tối đa và cho phép dòng môi chất đi qua với tốc độ nhanh nhất. Đĩa van cũng nằm song song với dòng lưu chất.
- Trên thực tế, khi chúng ta mở van theo các góc mở khác nhau có thể hiểu là bạn đang có nhu cầu điều tiết dòng lưu chất. Thế nhưng, vì đĩa van không mở tối đa nên sẽ cản trở việc di chuyển của dòng lưu chất và áp lực của dòng chảy sẽ tác động lên trên đĩa van. Từ đó sẽ làm giảm tuổi thọ ở van.
>>>THAM KHẢO THÊM:
Ưu điểm nổi bật của van bướm tay gạt
- Kích thước van khá là gọn nhẹ, khả năng đóng mở nhanh chóng, đa dạng kết nối, nhiều kích cỡ khác nhau giúp van linh hoạt có thể tự do lắp đặt mọi nơi mọi vị trí, các bộ phận liên kết với nhau không quá phức tạp, giúp dễ dàng sửa chữa, thay thế, việc bảo dưỡng cũng không yêu cầu quá nhiều kỹ năng cao.
- Các dòng van bướm tay gạt đều được hiểu chuẩn, kiểm tra qua từng các khâu đoạn trong nhà máy sản xuất trước khi đến tay khách hàng, hạn chế rủi ro tối thiểu
- Có nhiều chất liệu khác nhau, tương thích hầu hết với các dòng lưu chất hiện nay, kể cả những dòng chảy có tính ăn mòn như axit, bazo
- Giá thành của sản phẩm này tương đối rẻ nếu so với các chất liệu khác cùng đường kính, giúp tối ưu về chi phí, tiếp cận dễ dàng hơn.
- Có thể phân biệt trạng thái đóng mở của van ngay từ bên ngoài, giúp nhận dạng nhanh và xử lý các tình huống tốt hơn.
Các loại van bướm tay gạt trên thị trường hiện nay
Để phân loại van bướm tay gạt, chúng ta có thể dựa vào một số yêu cầu sử dụng thực tế như: xuất xứ, chất liệu cấu tạo, kiểu kết nối. Dưới đây, Đơn vị xin giới thiệu một số loại sản phẩm phổ biến tại thị trường Việt Nam.
- Van bướm tay gạt Hàn Quốc – Wonil, Samwoo, KVS…
- Van bướm tay kẹp Đài Loan – Emico
- Van bướm Malaysia
- Van bướm tay gạt kết nối dạng kẹp đa tiêu chuẩn – wafer
- Van bướm lắp bích tay gạt
- Van bướm thân gang cánh inox, gioăng cao su EPDM – NBR
- Van bướm tay gạt toàn thân inox, gioăng teflon PTFE
- Van bướm nhựa tay gạt gioăng teflon
- Van bướm thép tay gạt gioăng cao su
Qua cách phân loại này sẽ giúp quý khách hàng lựa chọn được một dòng van bướm tay gạt phù hợp với nhu cầu sử dụng của mình. Nếu bạn vẫn còn thắc mắc về sản phẩm, có thể liên hệ ngay với Tuấn Hưng Phát để được tư vấn kỹ càng, cụ thể.
Ngoài ra, các bạn cũng có thể tham khảo thêm dòng van bướm tay quay – Sản phẩm sử dụng tốt trong những hệ thống đường ống dẫn có kích thước vừa và lớn hiệu quả.
Tham khảo các dòng van công nghiệp điều khiển khác như:
Ứng dụng của van bướm tay gạt
Với những ưu điểm và công dụng vượt trội nhưng có mức giá tầm trung, van bướm tay gạt ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực. Điển hình là hình ảnh van xuất hiện trên rất nhiều hệ thống đường ống dẫn nước.
- Hệ thống cấp/thoát nước sạch và nước thải.
- Nhà máy thủy điện.
- Tàu biển: Cấp/thoát nước sạch, nước thải, dầu khí.
- Hệ thống phòng cháy chữa cháy.
- Cung cấp nước: Nhà ở, nhà máy, chung cư.
- Sản xuất thực phẩm: Nước ngọt, sữa, v.v.
Van bướm tay gạt có đủ các kích thước từ DN50, DN65, DN80, DN100, DN125, DN150, DN200 và được Tuấn Hưng Phát phân phối độc quyền tại thị trường Việt Nam với mức giá và chính sách ưu đãi tốt nhất.
Lưu ý khi lắp đặt van cánh bướm tay gạt
Khi lắp đặt van bướm nói chung, quý khách hàng cần lưu ý một số điều như sau:
- Khi tiến hành lắp đặt van, để chúng ở trong trạng thái mở ¼. Có thể hiểu là đĩa van mở ra 1 góc từ 20 – 25 độ. Điều này sẽ làm giảm các tác động gây biến dạng cho gioăng làm kín khi bạn lắp van vào trong đường ống dẫn (làm cho rò rỉ dòng môi chất và gây kẹt đĩa van).
- Khoảng cách ở giữa 2 mặt bích rất phù hợp để tiến hành lắp van không nên quá nhỏ. Điều này sẽ gây ra tình trạng biến dạng ở gioăng hoặc không nên quá lớn dẫn đến việc không lắp được.
- Kích thước của đường ống – mặt bích cần phải đúng theo kích thước của van.
- Không nên thực hiện mối hàn trên đường ống ngay gần với vị trí van đã lắp đặt trước đó.
- Khi siết chặt bulong để cố định van vào trong đường ống, chúng ta cần phải siết đều tất cả để tránh gây biến dạng cho gioăng. Đồng thời cũng tạo ra các kết nối không kín khít làm rò rỉ lưu chất.
Mong rằng, với những thông tin về dòng van bướm tay gạt trên sẽ giúp bạn hiểu hơn phần nào về sản phẩm này. Đồng thời cũng biết cách lắp đặt đúng kỹ thuật và đảm bảo đạt hiệu quả cao trong công việc. Để nhận tư vấn và báo giá van bướm tay gạt hay các dòng van khác vui lòng liên hệ với chúng tôi qua số hotline nhé.
